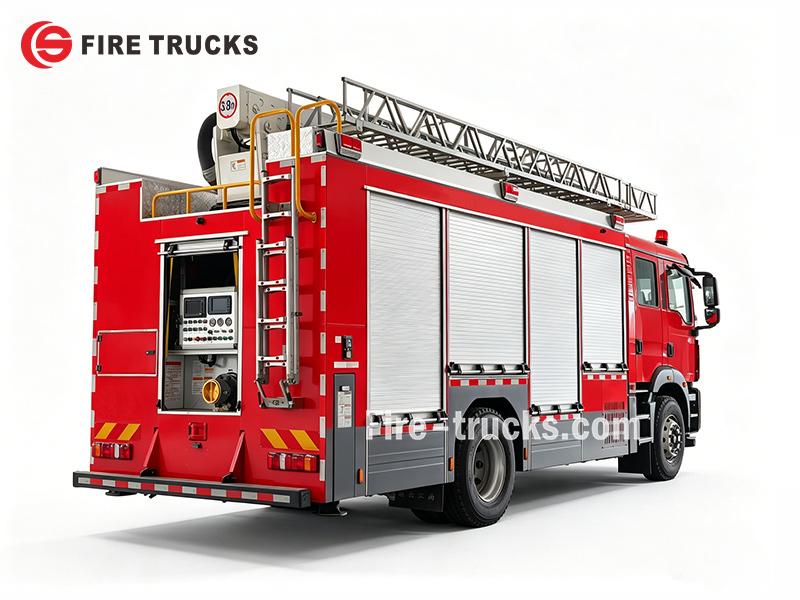

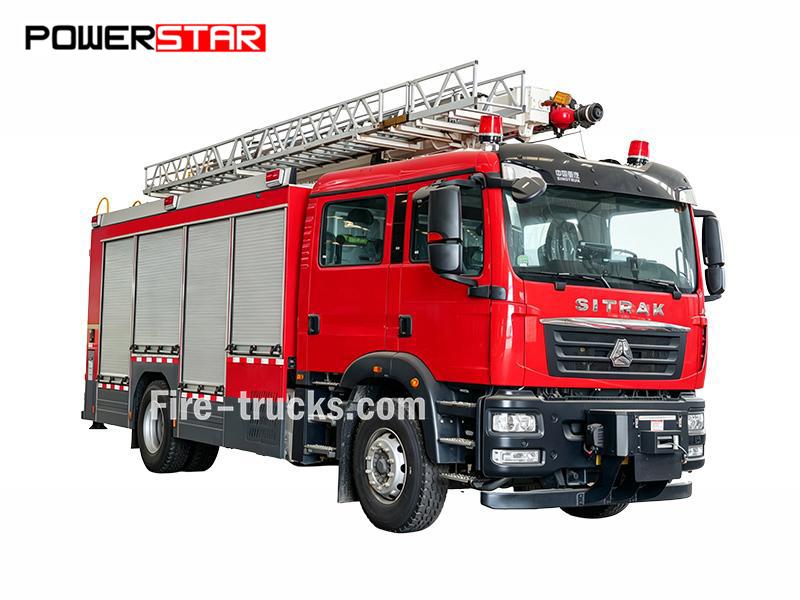

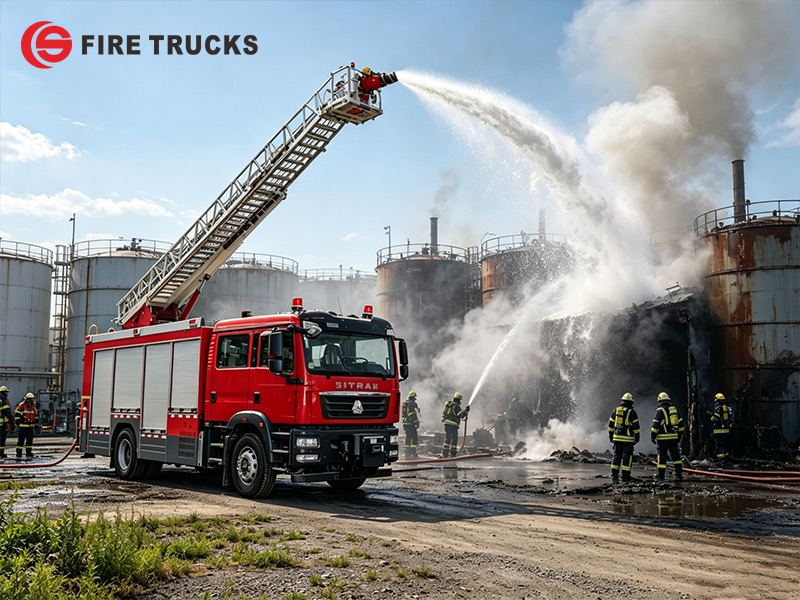

Xe chữa cháy thang trên không SITRAK HOWO 18 m được trang bị động cơ MC07H.35-60 công suất định mức 350 HP, được chế tạo trên khung gầm 4×2. Ở phía trước, tời có khả năng kéo 75 kN đảm nhiệm việc cứu hộ xe hạng nhẹ hoặc dọn dẹp mảnh vỡ. Phần phía sau mang hệ thống thang ống lồng 18 m với bơm chữa cháy CB10/60 lưu lượng 60 L/s và vòi phun PS60 lắp trên nóc. Thân thiết bị có các cửa cuốn bằng nhôm ở cả hai bên, hệ thống chiếu sáng LED và bậc gấp xuống giúp tiếp cận dễ dàng. Hệ thống thang đạt chiều cao làm việc 18 m, được vận hành bằng hệ thống thủy lực riêng của xe để phục vụ các hoạt động chữa cháy và cứu hộ.
Khung gầm xe tải:
SINOTRUK HOWO 4x2Khả năng làm việc:
5600L water + 2000L foam (7600L total)Công suất động cơ:
350 HP (257 kW) / MC07H.35-60Bơm chữa cháy:
CB10/60Lưu lượng bơm:
60 L/sÁp suất công việc:
1.0 MPaVòi phun chữa cháy:
PS60Giám sát dòng chảy:
60 L/sPhạm vi giám sát:
Water ≥60 m , Foam ≥55 m:

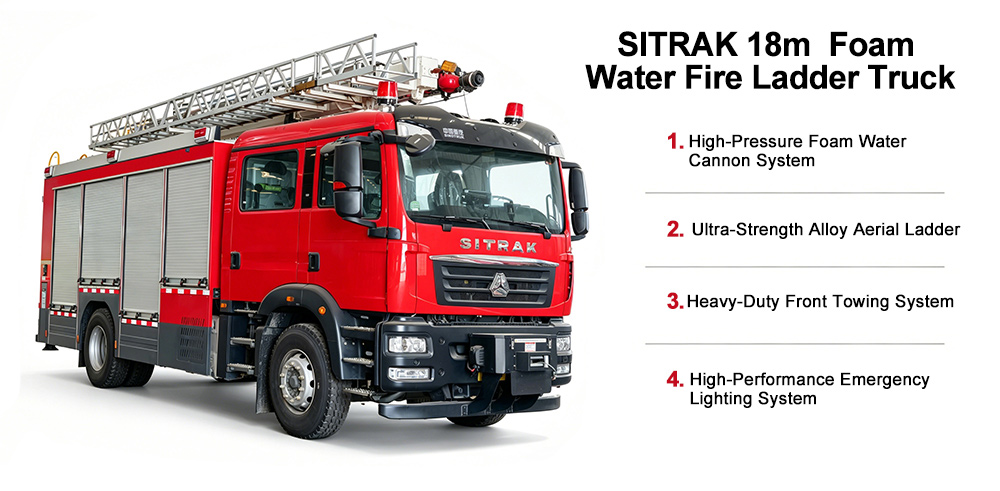

18 mXe cứu hỏa thang trên không dạng bọt SITRAK HOWO 18m được chế tạo trên khung gầm 4×2 với động cơ MC07H.35-60 công suất 350HP. Xe này xe chữa cháy thang bọt có tời phía trước và thang ống lồng dài 18m. Bơm CB10/60 (60 L/s) và súng phun PS60 gắn trên nóc (60 L/s, tầm phun nước ≥60m, tầm phun bọt ≥55m) đảm nhiệm việc dập lửa. Trang bị tiêu chuẩn gồm cửa cuốn bằng nhôm, đèn LED, bậc gập xuống và đầy đủ ống chữa cháy cùng vòi phun—là lựa chọn phù hợp cho các đám cháy tại tòa nhà trung tầng và cứu hộ trên cao.

| Các hạng mục chính |
Thông số kỹ thuật của xe thang SITRAK HOWO 18m |
|
Hệ thống tời |
|
|
Loại truyền động |
Điều khiển điện |
|
Lực kéo tối đa |
≥7000 kg |
|
Đường kính cáp thép |
≥11.5 mm |
|
Chiều dài cáp thép |
≥36 m |
|
Lắp đặt |
Phía trước xe, với 4 chân đỡ |
|

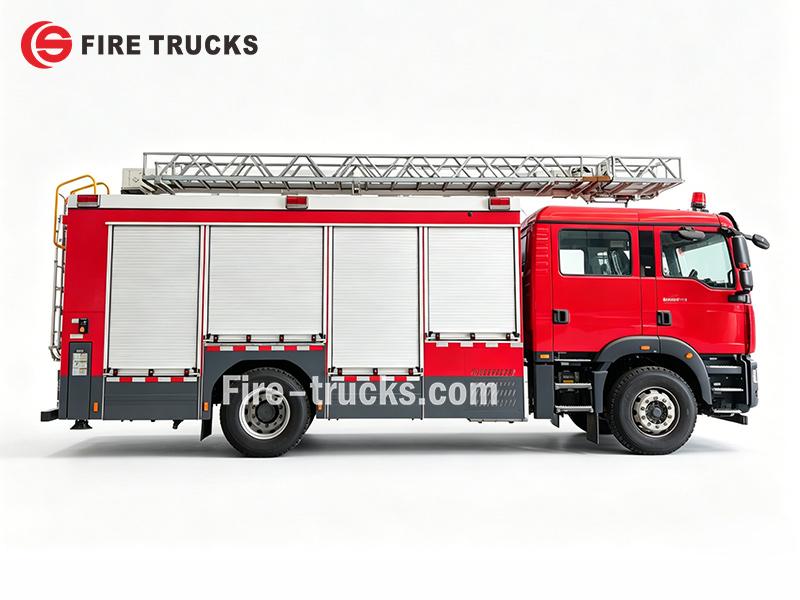

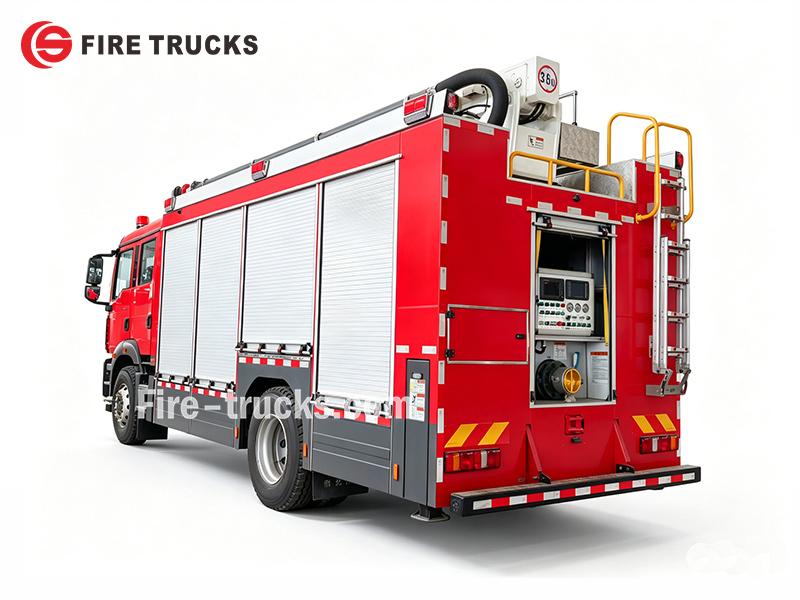

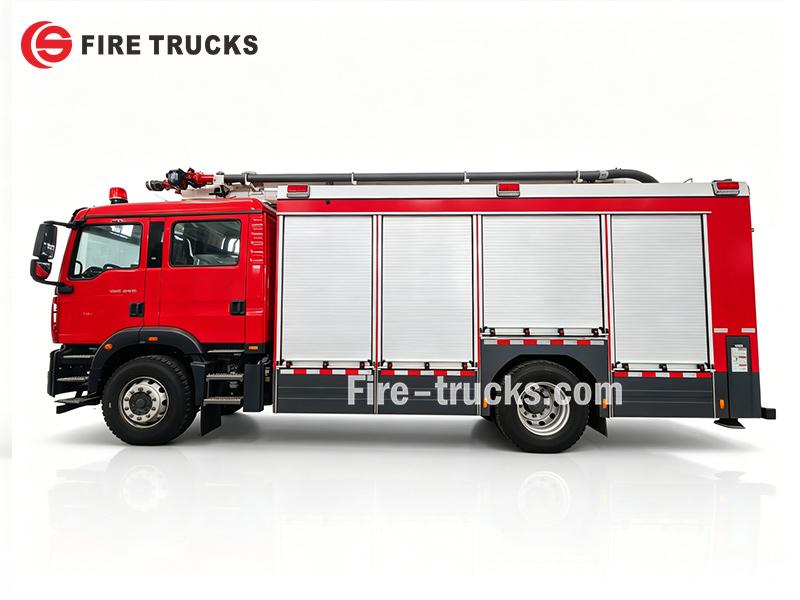

Khoang thiết bị |
|
|
Vật liệu |
Khung và nắp bằng nhôm oxy hóa; cấu trúc vách ngăn và thanh định hình |
|
Cửa cuốn |
3 cửa mỗi bên, có khóa, tích hợp dải đèn LED liên kết |
|
Bảo vệ nóc |
Thanh nhôm đùn tích hợp; đèn chớp bên ngoài, dải đèn LED bên trong |
|
Bậc gập xuống |
Nhôm đùn, chống trượt, tải trọng ≥150kg, khóa kép |
|

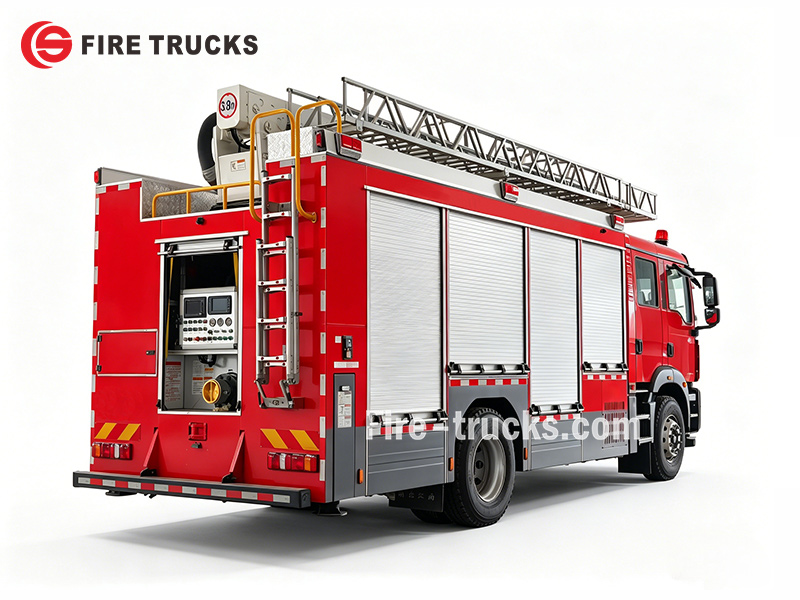

Thang phía sau |
Thang nhôm ở bên phải để tiếp cận nóc xe |
|
Hệ thống chiếu sáng cột đèn |
|
|
Máy phát điện |
≥15 kVA, 50Hz, 220V/380V, khởi động điện, chạy xăng, động cơ V-twin |
|
Cột đèn |
Hợp kim nhôm, chiều cao tối đa ≥8 m |
|
Chiếu sáng |
4×500W LED |
|
Xoay |
Ngang ≥420°, nghiêng ≥420° |
|
Điều khiển |
Bảng điều khiển + có dây (5m) + không dây (≥50m), tự động đặt lại bằng một phím |
| Vị trí | Phía trước hộp thiết bị |
| Hệ thống khử nhiễm | |
| Thiết bị chính | Máy làm sạch áp lực cao di động, thiết bị khử nhiễm bằng nước nóng, lưu lượng ≥10 L/phút |
| Các thành phần hệ thống | Mỗi bộ bao gồm một bộ: lều khử nhiễm công cộng, bơm hút màng thủ công, máy bơm hơi/bơm khí điện, bơm nước thải khử nhiễm, máy làm sạch áp lực cao di động, máy làm sạch nước nóng áp lực cao, máy tạo khí ấm (có điều khiển nhiệt độ), bồn trộn dung dịch khử nhiễm, túi chứa nước, túi thu gom chất nhiễm bẩn, tấm phủ bảo vệ dầu, miếng thấm hút, thùng niêm phong chất độc hại |
»Ⅰ. Đặc điểm chính:
★★ Động cơ MC07H.35-60, công suất 350 HP cho hoạt động chữa cháy trên không và cứu hộ nhà cao tầng tầm trung
★★ Khung gầm SITRAK 4×2 với tời trước (75 kN) và hệ thống thang ống lồng dài 18 m cho khả năng tiếp cận trên cao
★ Bơm chữa cháy CB10/60 (60 L/s) + vòi phun mái PS60 (60 L/s, tầm phun nước ≥60 m, bọt ≥55 m) để dập lửa
★ Trang bị chữa cháy đầy đủ, bao gồm vòi chữa cháy, đầu phun, súng phun bọt và bộ dụng cụ cơ bản cho chữa cháy loại B
»Ⅱ. Thông số sản phẩm:
| Xe thang chữa cháy SITRAK HOWO 18M | |||
| Tổng quan | Khả năng làm việc | 5600L nước + 2000L bọt | |
| Khung gầm xe tải | SITRAK HOWO 4x2 | ||
| Công suất động cơ | 350 HP(257 kW) / MC07H.35-60 | ||
| Bơm chữa cháy | CB10/60 | ||
| Vòi phun chữa cháy | PS60 | ||
| Tốc độ tối đa | 110 km/h | ||
| Kích thước tổng thể D*R*C | 9190*2540*3770 mm | ||
| Tổng trọng lượng xe | 18800 kg | ||
| Trọng lượng không tải | 14750 kg | ||
| Động cơ | Mẫu động cơ | MC07H.35-60 | |
| Loại nhiên liệu | Dầu diesel | ||
| Công suất | 350 HP(257KW) | ||
| Tiêu chuẩn khí thải | Euro 6 | ||
| Dung tích xi-lanh | 7360 ml | ||
| Loại động cơ | Động cơ diesel 6 xi-lanh thẳng hàng, làm mát bằng nước, tăng áp, làm mát trung gian | ||
| Khung gầm | Loại dẫn động | 4x2 | |
| Chiều dài cơ sở | 4700 mm | ||
| Lốp xe | 315/80R22.5 | ||
| Số lượng lốp | 6 lốp và 1 lốp dự phòng | ||
| Bơm chữa cháy | Mẫu mã | CB10/60 | |
| Lưu lượng | 60L/s | ||
| Áp suất | 1MPa | ||
| Áp suất làm việc tối đa | 1.251MPa | ||
| Áp suất đầu vào cho phép tối đa | 0.4MPa | ||
| Chiều cao hút tối đa | 3m | ||
| Tốc độ định mức | 3916±50r/min | ||
| Tỷ số truyền | 1:1.4 | ||
| Thời gian dẫn nước | ≤50s | ||
| Vòi phun chữa cháy | Mẫu mã | PS60 | |
| Lưu lượng | 60L/s | ||
| Áp suất làm việc định mức | 0.8MPa | ||
| Áp suất làm việc tối đa | 1.2MPa | ||
| Tầm phun | Nước | ≥60m | |
| Bọt | ≥55m | ||
| Góc quay theo chiều dọc | - 35~+70° | ||
| Góc quay ngang | 0~360° | ||
| Hệ thống thang | Chiều cao làm việc tối đa | 18 m | |
| Kết cấu | Cabin tích hợp hai hàng ghế với thang ống lồng | ||
| Ứng dụng | Chữa cháy tòa nhà tầng trung, hoạt động cứu hộ trên cao | ||
| Cấu hình tiêu chuẩn | Tất cả phụ kiện tiêu chuẩn: Vòi chữa cháy, bộ lọc, khớp nối, cờ lê, súng phun nước/bọt, bộ dụng cụ cơ bản, hướng dẫn sử dụng tiếng Anh…… | ||

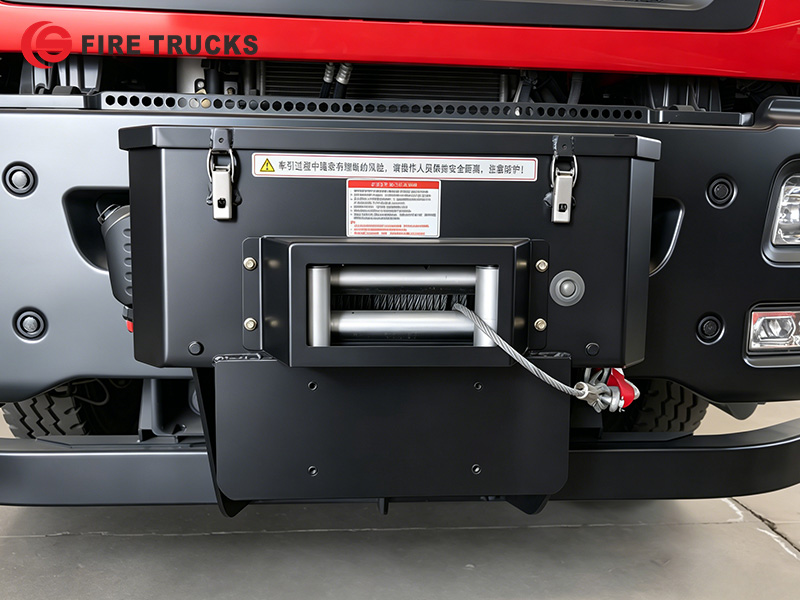

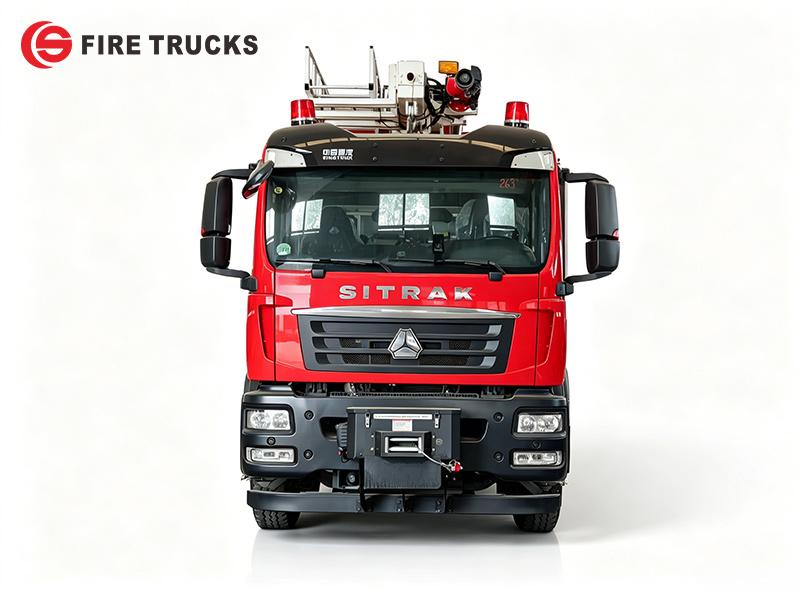

»Ⅲ.Hệ thống tời kéo phía trước:

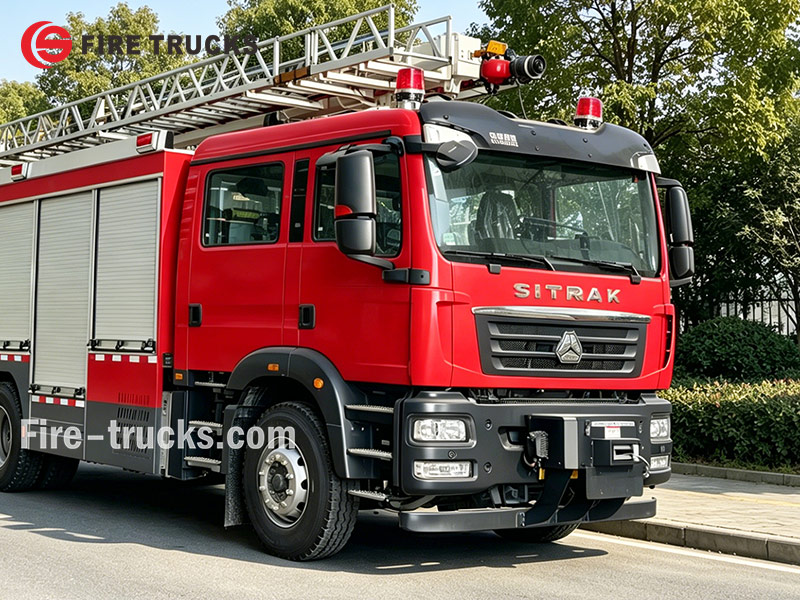

★★ Tời kéo gắn phía trước với lực kéo tối đa 75 kN, cáp thép 38m × φ13mm, góc đứng 8° và góc ngang 5° để hoạt động trên địa hình phức tạp
★Nguồn điện DC 12V/24V, bộ giảm tốc bánh răng hành tinh hai cấp 430:1 (bánh răng trụ + bánh răng hành tinh), bánh răng luyện kim bột cường độ cao cho độ tin cậy khi hoạt động nặng
★Bộ truyền động động cơ nối tiếp với hệ thống phanh đáng tin cậy và nhả cáp thủ công thông qua ly hợp—dễ vận hành và kiểm soát an toàn

| Khả năng kéo: | 16800lbs (7938 kgs) |
| Động cơ: | 5.4kW/7.1hp(12v);6.0kW/7.9hp(24v) |
| Tỷ số truyền: | 430:1 |
| Kích thước dây cáp thép: | Φ15/32"*87'(Φ12mm*26.5m) |
| Kích thước con lăn: | Φ3.5"*8.6"(Φ89mm*219mm) |
| Kích thước tổng thể: | 24.4"*8.4"*11.4"(620mm*214mm*290mm) |
| Kích thước lắp đặt: | 10"*4.5"(254mm*114.3mm) |
| Trọng lượng Kure: | 147.7Ibs(67kgs) |

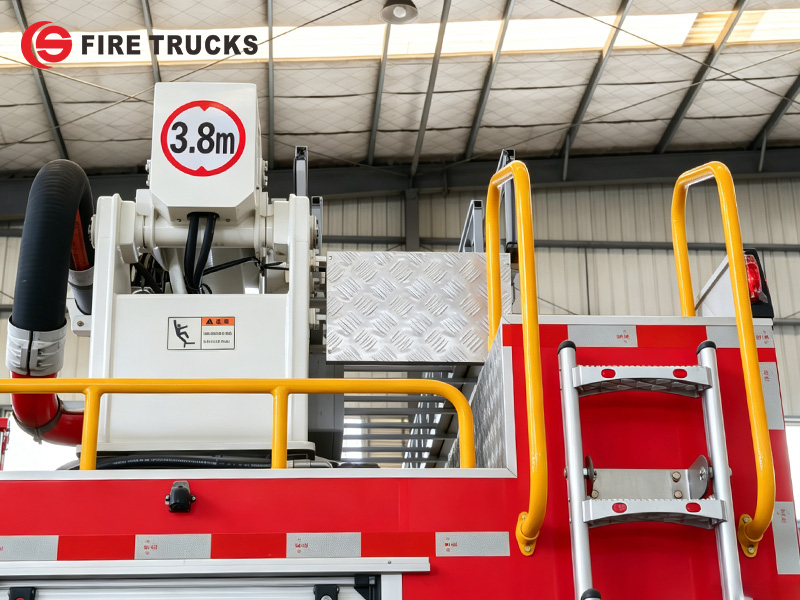

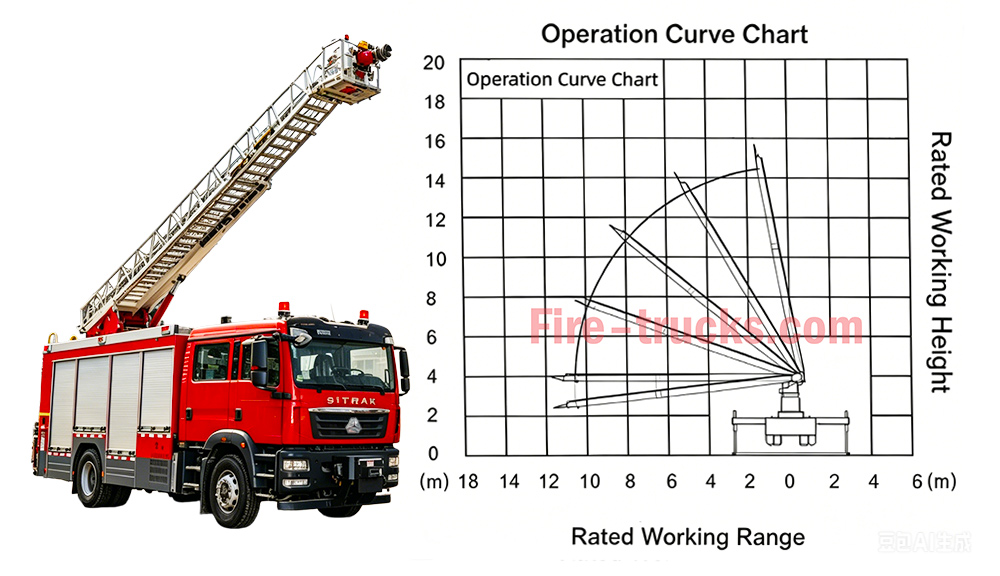

»Ⅳ.Hệ thống thang trên không:
★ Hệ thống thang ống lồng 18m với chiều cao làm việc tối đa 18 mét, được chế tạo từ thép cường độ cao cho độ cứng vượt trội và khả năng tiếp cận trên không an toàn.
★ Đầu thang được trang bị đầu phun PS60 với lưu lượng 60 L/s, tầm phun nước ≥60m và tầm phun bọt ≥55m cho khả năng chữa cháy trên cao.
★ Bàn quay xoay liên tục 360° cho phép định vị linh hoạt; thang có thể nâng, hạ và kéo dài mượt mà bằng điều khiển thủy lực.
★ Thời gian di chuyển của thang phản hồi theo đầu vào thủy lực; được trang bị tùy chọn điều khiển thủ công dự phòng để sử dụng trong trường hợp khẩn cấp.
★ Tích hợp các tính năng bảo vệ an toàn: cảnh báo quá tải, ngắt khi nghiêng, tránh va chạm và khóa liên động chân chống để vận hành ổn định ở độ cao.

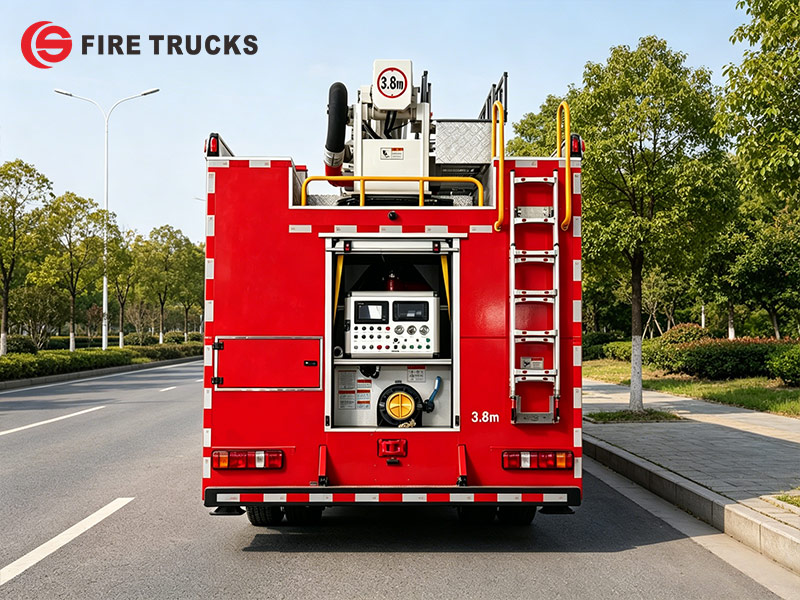

» Ⅴ.Hệ thống bơm chữa cháy:

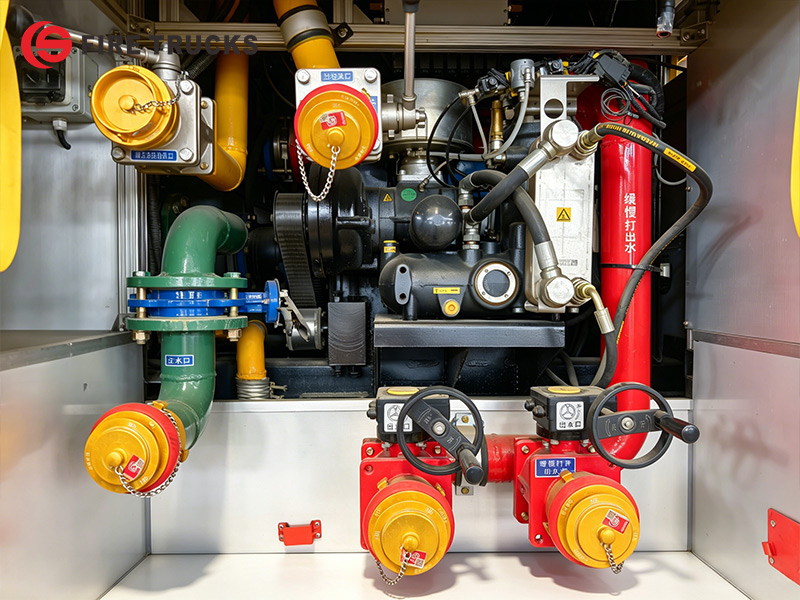

Bơm chữa cháy:

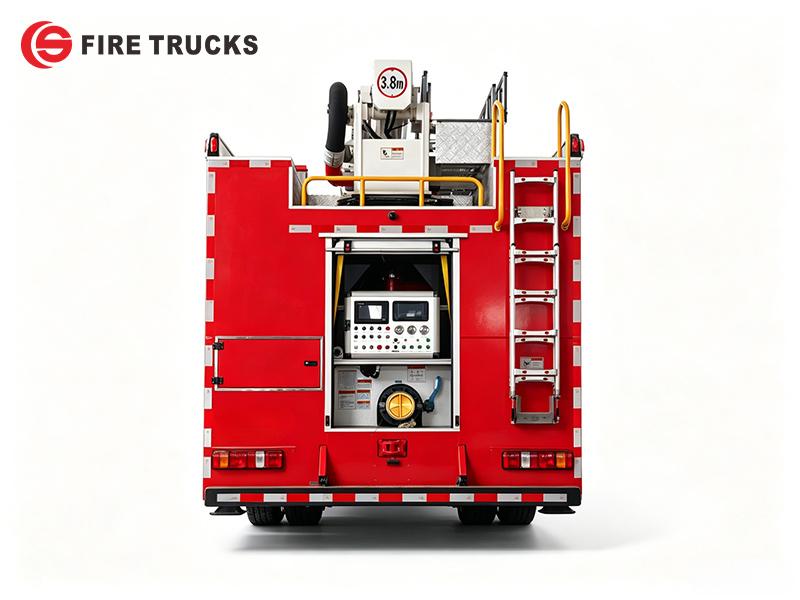

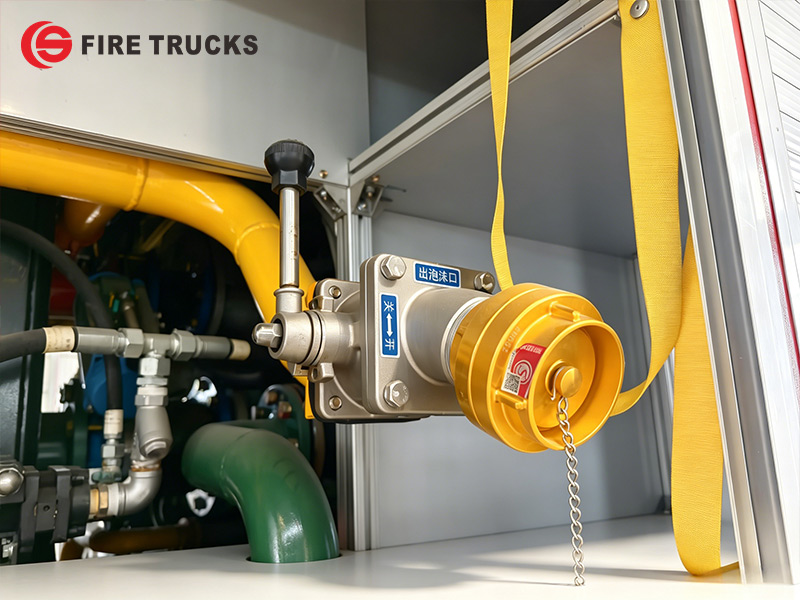

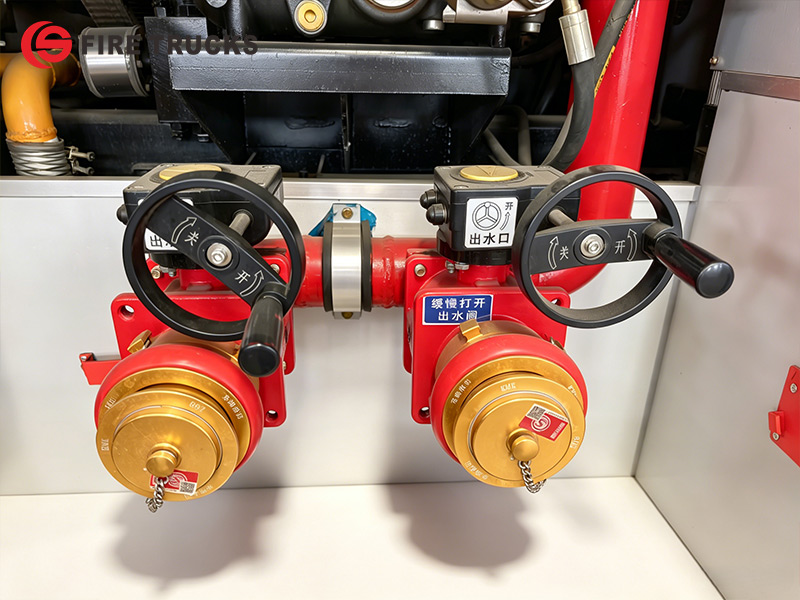

Một bơm chữa cháy CB10/60 với lưu lượng định mức 60 L/s ở áp suất 1.0 MPa được lắp đặt trong khoang bơm phía sau. Bơm này được chế tạo để hoạt động đáng tin cậy, cung cấp áp suất nước ổn định nhằm đảm bảo vòi chữa cháy và đầu phun có thể cung cấp nước hoặc bọt hiệu quả ở khoảng cách xa để dập lửa.

|
Mẫu bơm chữa cháy |
Lưu lượng |
Áp suất |
Áp suất làm việc tối đa |
Áp suất đầu vào tối đa cho phép |
|
CB10/60 |
60L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

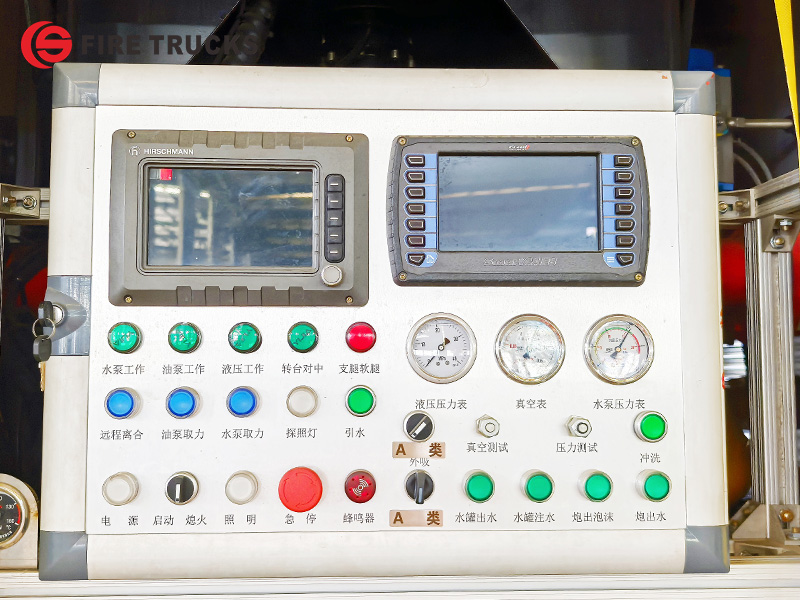

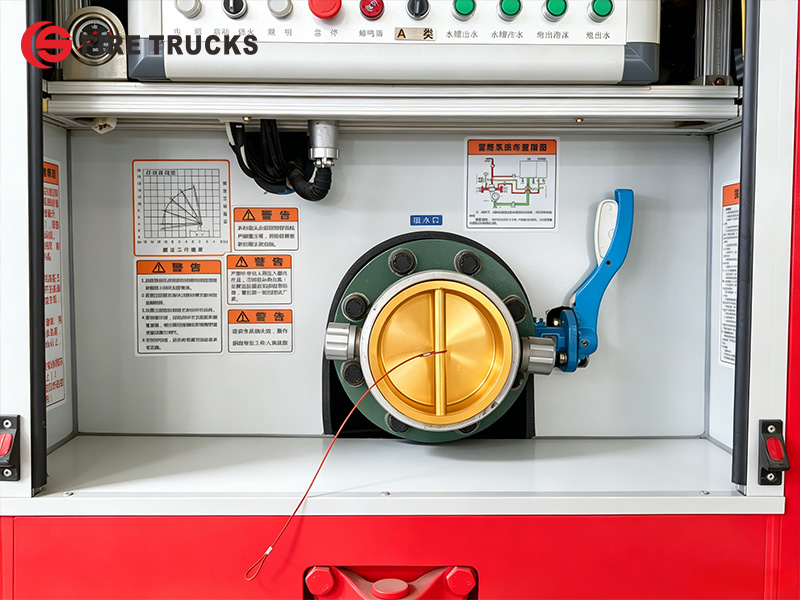

Bao gồm hướng dẫn vận hành, sơ đồ đường ống bồn chứa, đồng hồ đo áp suất, đồng hồ đo mực nước, đồng hồ đo mực bọt, nút dừng khẩn cấp, điều khiển PTO, công tắc nguồn chính, bộ điều khiển bơm, bộ điều khiển thang và đèn chiếu sáng khoang. Tất cả các bộ điều khiển đều được đánh dấu rõ ràng để vận hành thuận tiện.

» Ⅵ.Hệ thống vòi phun chữa cháy :

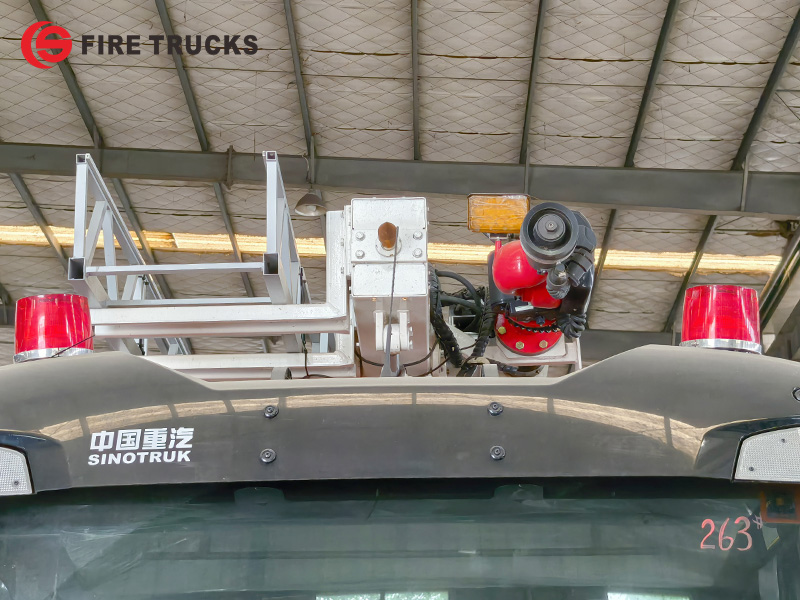

Vòi phun chữa cháy PS60 được lắp ở đầu thang. Thiết bị cung cấp lưu lượng 60 L/s với tầm phun nước ≥60 m và tầm phun bọt ≥55 m. Vòi phun hỗ trợ cả chế độ tia nước thẳng và dạng phun để thực hiện chữa cháy linh hoạt ở độ cao.

| Mẫu vòi phun chữa cháy | Lưu lượng | Tầm phun | Áp suất định mức | Góc quay theo chiều dọc | Góc quay ngang |
| PS60 | 60L/s | Nước≥60m Bọt ≥55 m | 1.0MPa | -35°~+70° |
0~360° |
»Ⅶ.Thiết bị chữa cháy :

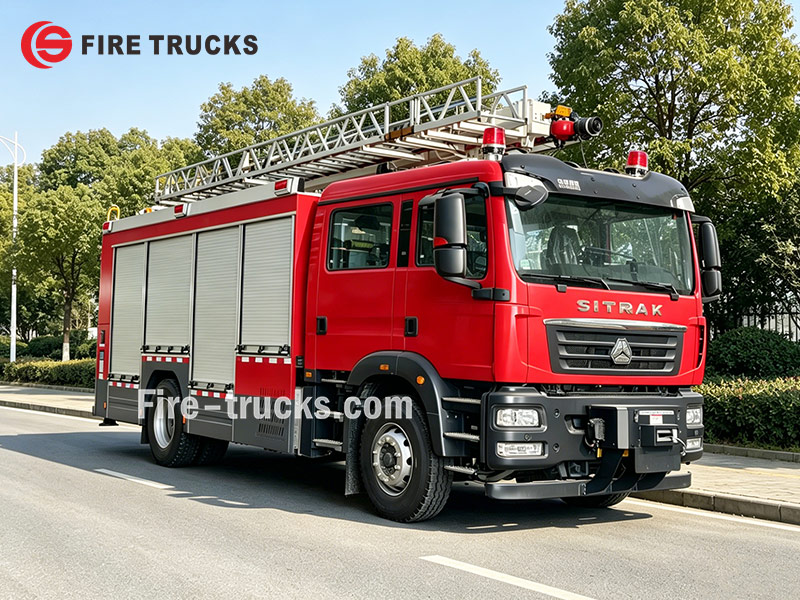

• Khoang thiết bị
Nằm ở hai bên xe, các khoang này được trang bị giá đỡ thiết bị và khay lưu trữ. Giá đỡ giúp sắp xếp gọn gàng các ống chữa cháy, ống hút và súng phun bọt. Khay lưu trữ giúp tiếp cận nhanh các dụng cụ như cờ lê, rìu và xà beng, nâng cao hiệu quả cứu hộ.

•Phòng bơm:Được trang bị ống chữa cháy, bộ thu nước, bộ lọc, vòi chữa cháy, súng phun bọt, cờ lê ống hút, bộ giảm nối, v.v.

Xe chữa cháy thang trên không SITRAK HOWO 18m được trang bị bơm chữa cháy CB10/60 lắp phía sau và vòi phun PS60 gắn ở đầu thang. Bồn nước chứa 5.600 lít, bồn bọt chứa 2.000 lít, đặt trên khung gầm SITRAK 4×2 chắc chắn được vận hành bởi động cơ MC07H.35-60 công suất 350 HP. Trang bị tiêu chuẩn bao gồm ống chữa cháy, ống hút, khớp nối, súng phun bọt và bộ dụng cụ hoàn chỉnh. Thông số kỹ thuật đầy đủ được liệt kê dưới đây:
