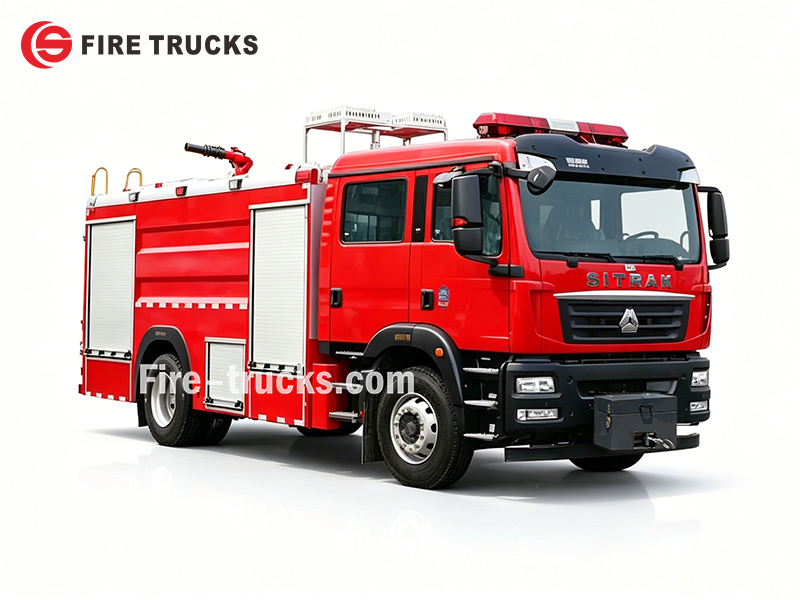

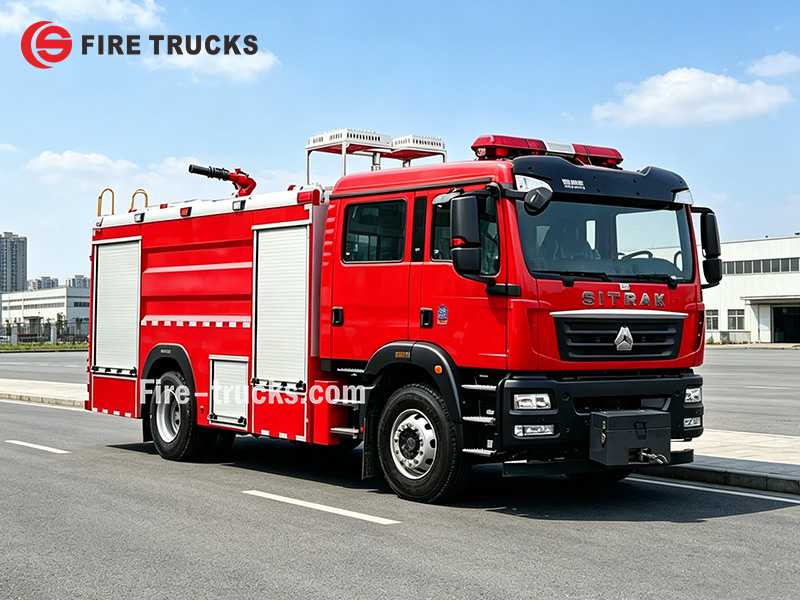

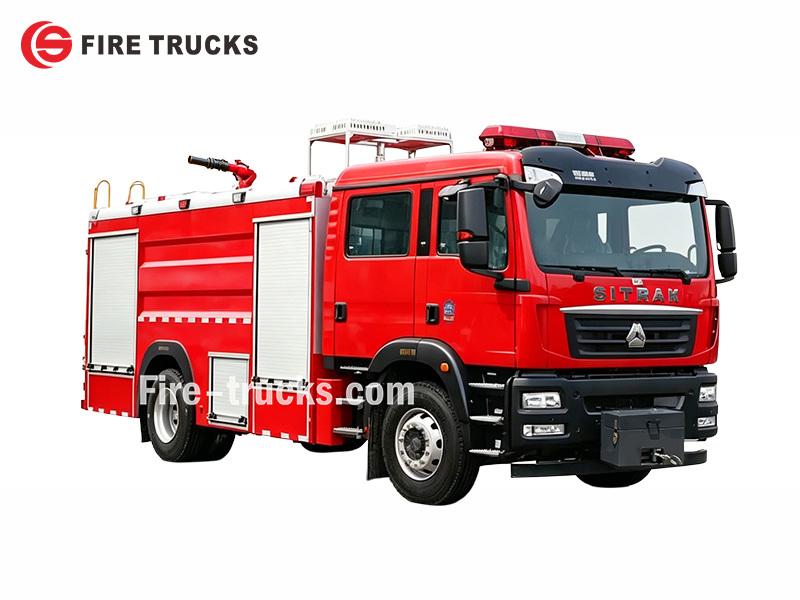

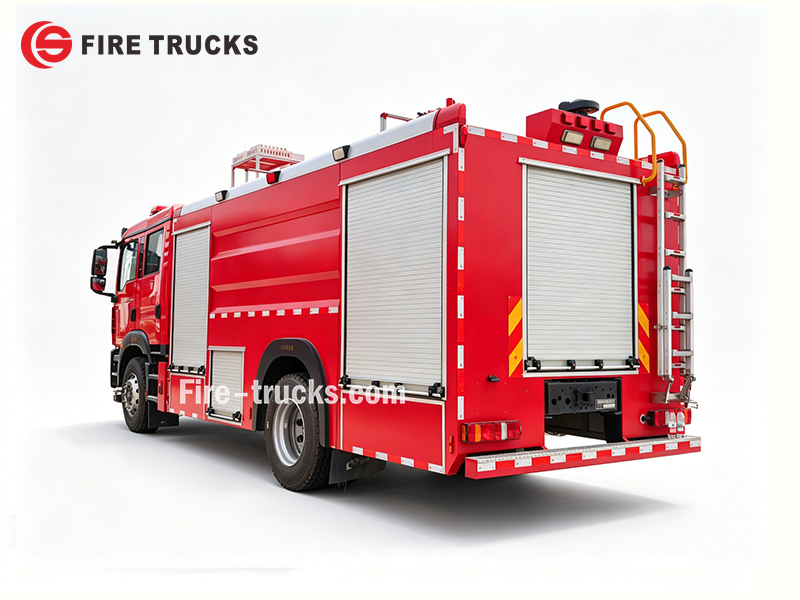

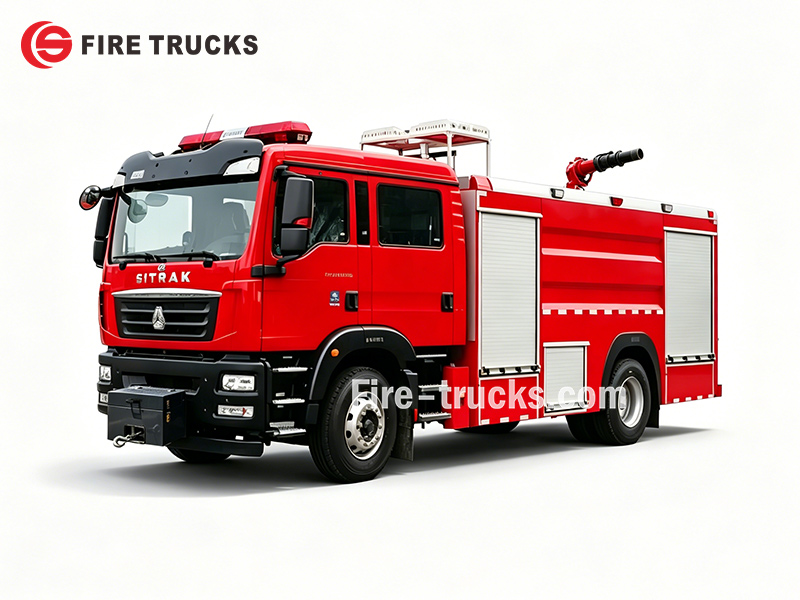

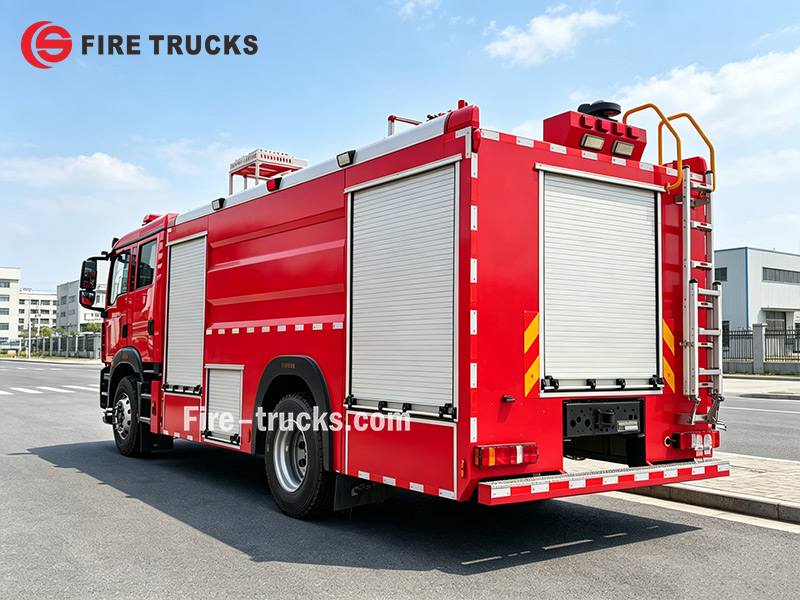

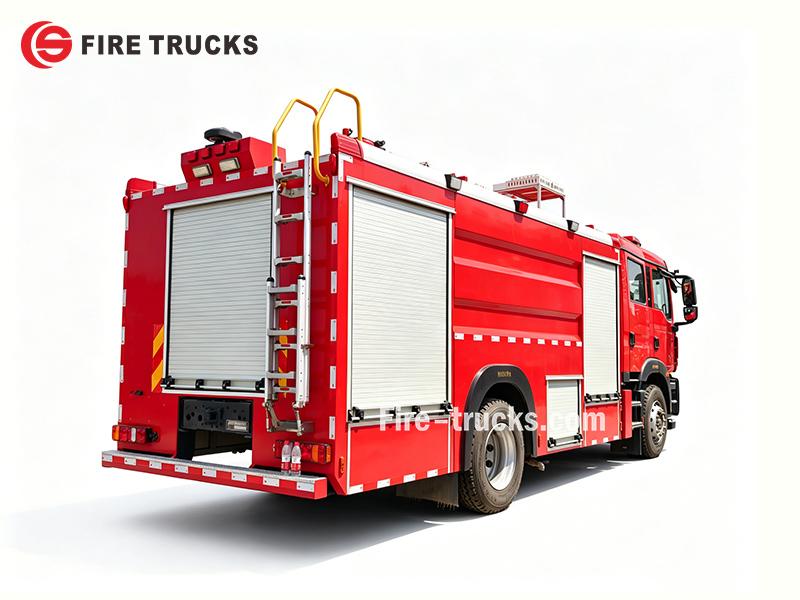

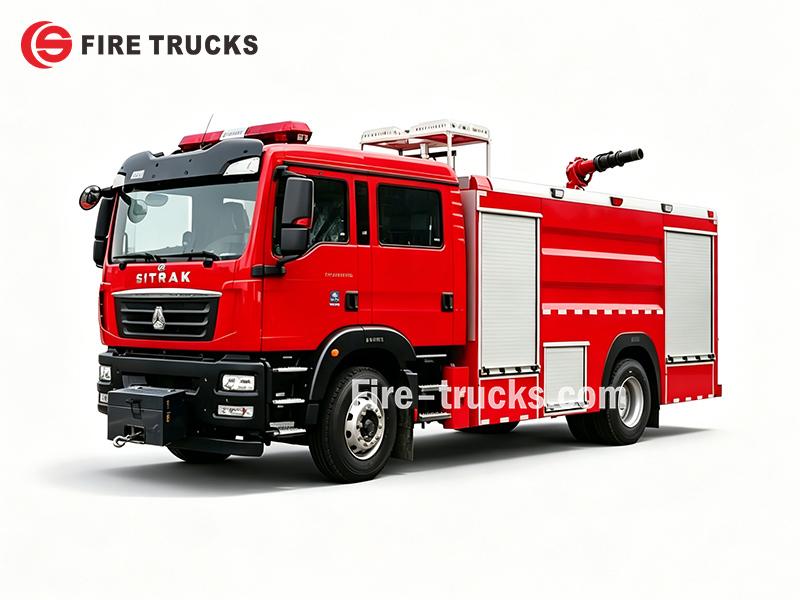

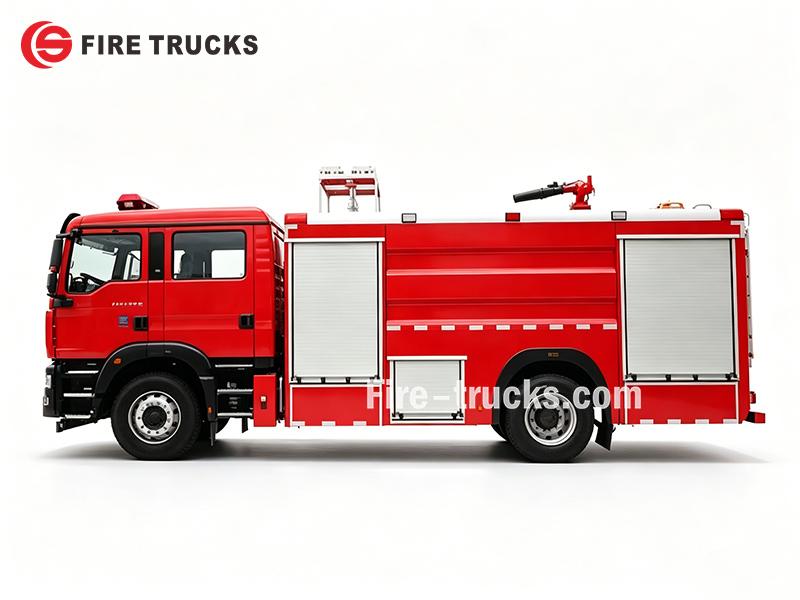

Xe chữa cháy rừng SITRAK HOWO được chế tạo trên khung gầm 4×2 với chiều dài cơ sở 4700 mm và động cơ WP8.350E61 công suất 350 HP. Xe mang theo bình chứa nước 6000L và bình chứa bọt 2000L. Bơm CB10/100 (100 L/s ở 1,0 MPa) và vòi phun PLKD10/80 gắn trên nóc (80 L/s, tầm phun nước ≥85 m, tầm phun bọt ≥80 m) đảm nhiệm việc dập lửa. Hệ thống chiếu sáng nâng hạ có điều khiển từ xa không dây và khả năng xoay 360° hỗ trợ các hoạt động ban đêm. Trang bị tiêu chuẩn bao gồm vòi chữa cháy, ống hút, khớp nối, súng phun bọt và bộ dụng cụ cơ bản.
Khung gầm xe tải:
SINOTRUK HOWO 4×2Khả năng làm việc:
6000L water + 2000L foam (8000L total)Công suất động cơ:
350 HP (257 kW) / WP8.350E61Bơm chữa cháy:
CB10/100Lưu lượng bơm:
100 L/sÁp suất công việc:
1.0 MpaVòi phun chữa cháy:
PLKD10/80Giám sát dòng chảy:
80 L/sPhạm vi giám sát:
Water ≥85 m, Foam ≥80 mXe chữa cháy rừng SITRAK HOWO được chế tạo để chữa cháy và ứng phó khẩn cấp. Loại xe này xe chữa cháy bọt HOWO 350HP 4x2 có bình chứa nước 6000L, bình chứa bọt 2000L, bơm chữa cháy CB10/100 (100 L/s ở 1.0 MPa), và súng phun chữa cháy PLKD10/80 gắn trên nóc với tầm phun nước 85m và tầm phun bọt 80m.

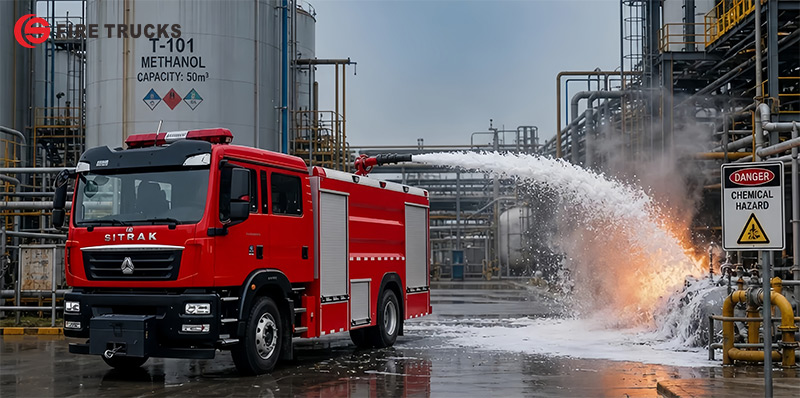

Xe chữa cháy này mang theo đầy đủ bộ thiết bị chữa cháy tiêu chuẩn bao gồm vòi chữa cháy, ống hút, khớp nối và súng phun bọt. Xe hoạt động hiệu quả với các đám cháy loại B liên quan đến dầu, xăng và hóa chất. Xe phù hợp cho nhiệm vụ chữa cháy tại kho dầu, nhà máy hóa chất, sân bay và các cơ sở công nghiệp.

|
Dung tích làm việc |
Model động cơ |
Chiều dài cơ sở |
Kết cấu thượng tầng |
|
6000L nước + 2000L bọt |
350 HP / WP8.350E61 |
4700 mm |
★ Bình chứa bọt bằng thép carbon, dung tích 8000L ★★ Bơm chữa cháy CB10/100, lưu lượng 100 L/s ở 1.0 MPa ★★ Súng phun trên nóc PLKD10/80, nước ≥85 m, bọt ≥80 m ★ Hệ thống chiếu sáng nâng hạ với điều khiển từ xa không dây và khả năng xoay 360° |
»Ⅰ. Đặc điểm chính:
★ Động cơ WP8.350E61 công suất định mức 350 HP dành cho chữa cháy bọt tại khu vực rừng và ứng phó khẩn cấp
★ Khung gầm HOWO 4×2 với bình nước 6000L, bình bọt 2000L và bơm chữa cháy CB10/100 (100 L/s ở 1.0 MPa)
★ Súng phun PLKD10/80 gắn trên nóc với lưu lượng 80 L/s, tầm phun nước ≥85 m và tầm phun bọt ≥80 m để tấn công chữa cháy ở khoảng cách xa
★ Trang bị tiêu chuẩn hoàn chỉnh bao gồm vòi chữa cháy, ống hút, khớp nối và súng phun bọt để chữa cháy loại B
»Ⅱ. Thông số sản phẩm:
| Xe chữa cháy rừng SITRAK HOWO Mông Cổ | |||
| Tổng quan | Dung tích làm việc | Bình nước 6000L + bình bọt 2000L | |
| Khung gầm xe tải | SITRAK HOWO 4x2 | ||
| Công suất động cơ | 350 HP/ WP8.350E61 | ||
| Bơm chữa cháy | CB10/100 | ||
| Súng phun chữa cháy | PLKD10/80 | ||
| Tốc độ tối đa | 95 km/h | ||

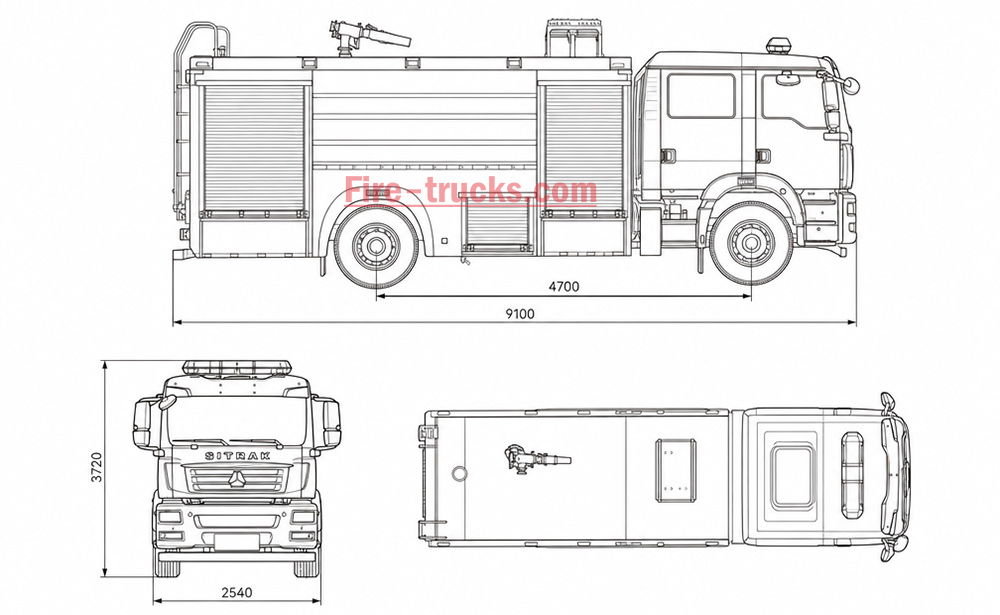

| Kích thước tổng thể D*R*C | 9100*2540*3720 mm | ||
| Trọng lượng toàn bộ xe | 19500 kg | ||
| Trọng lượng không tải | 11000 kg | ||
| Động cơ | Mẫu động cơ | WP8.350E61 | |
| Loại nhiên liệu | Dầu diesel | ||
| Công suất | 350 HP(257KW) | ||
| Tiêu chuẩn khí thải | Euro 6 | ||
| Dung tích xi-lanh | 7800 ml | ||
| Loại động cơ | Động cơ diesel 6 xi-lanh thẳng hàng, làm mát bằng nước, tăng áp, làm mát trung gian | ||
| Khung gầm | Loại dẫn động | 4x2 | |
| Chiều dài cơ sở | 4700 mm | ||
| Lốp xe | 235/75R17.5 16PR | ||
| Số lượng lốp | 6 lốp và 1 lốp dự phòng | ||
| Bơm chữa cháy | Mẫu | CB10/100 | |
| Lưu lượng | 100L/s | ||
| Áp suất | 1MPa | ||
| Áp suất làm việc tối đa | 1.251MPa | ||
| Áp suất đầu vào cho phép tối đa | 0.4MPa | ||
| Chiều cao hút tối đa | 3m | ||
| Tốc độ định mức | 3916±50r/phút | ||
| Tỷ số truyền tốc độ | 1:1.4 | ||
| Thời gian dẫn nước | ≤50s | ||
| Vòi phun chữa cháy | Mẫu | PLKD10/80 | |
| Lưu lượng | 80L/s | ||
| Áp suất làm việc định mức | 1MPa | ||
| Áp suất làm việc tối đa | 1.2MPa | ||
| Tầm phun | Nước | ≥85m | |
| Bọt | ≥80m | ||
| Góc quay theo chiều dọc | -35~+70° | ||
| Góc quay ngang | 0~360° | ||
| Cấu hình tiêu chuẩn | Tất cả phụ kiện tiêu chuẩn: Vòi chữa cháy, bộ lọc, khớp nối, cờ lê, súng phun nước/bọt, bộ dụng cụ cơ bản, sách hướng dẫn tiếng Anh…… | ||


1. Khung gầm & Hệ thống truyền động
♦ Khung gầm SINOTRUK HOWO 4×2 với chiều dài cơ sở 4700 mm, được thiết kế để vận hành ổn định trên địa hình hoang dã gồ ghề và các tuyến đường nông thôn của Mông Cổ.
♦ Động cơ diesel WP8.350E61, công suất định mức 350 HP, cung cấp mô-men xoắn đáng tin cậy cho phản ứng nhanh, vận hành bơm liên tục và chữa cháy bằng bọt trong thời gian dài.
♦Hộp số sàn giúp vận hành đơn giản và bảo trì dễ dàng ở các khu vực xa xôi.

2. Hệ thống chữa cháy & chiếu sáng
♦ Bồn nước 6000L và bồn bọt 2000L, kết cấu bằng thép carbon với các vách ngăn bên trong để giảm hiện tượng dồn chất lỏng khi di chuyển trên địa hình gồ ghề.
♦ Bơm chữa cháy CB10/100, lưu lượng 100 L/s ở áp suất 1.0 MPa, dẫn động bằng PTO, chiều cao hút 3m, thời gian mồi ≤50 giây.
♦ Cột ống lồng phân đoạn nhiều tầng với điều khiển từ xa không dây và khả năng xoay ngang 360° để chiếu sáng hiện trường chữa cháy vào ban đêm. Chức năng nâng và hạ bằng một nút bấm để triển khai nhanh chóng.

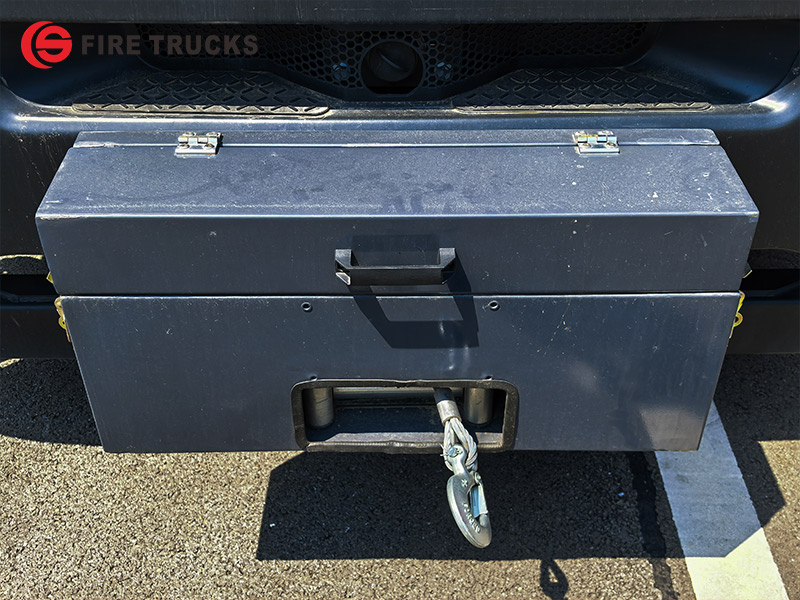

»Ⅳ.Hệ thống tời kéo phía trước:
★Tời kéo lắp phía trước với lực kéo tối đa 75 kN, cáp thép 38m × φ13mm, góc đứng 8° và góc ngang 5° cho địa hình phức tạp
★Nguồn điện DC 12V/24V, bộ giảm tốc bánh răng hành tinh hai cấp 430:1 (bánh răng trụ + bánh răng hành tinh), bánh răng luyện kim bột cường độ cao cho độ tin cậy khi vận hành hạng nặng
★Truyền động bằng động cơ nối tiếp với hệ thống phanh đáng tin cậy và nhả cáp thủ công qua ly hợp—dễ vận hành và điều khiển an toàn

| Khả năng kéo: | 16800lbs (7938 kgs) |
| Động cơ: | 5.4kW/7.1hp(12v);6.0kW/7.9hp(24v) |
| Tỷ số giảm tốc: | 430:1 |
| Kích thước cáp thép: | Φ15/32"*87'(Φ12mm*26.5m) |
| Kích thước con lăn: | Φ3.5"*8.6"(Φ89mm*219mm) |
| Kích thước tổng thể: | 24.4"*8.4"*11.4"(620mm*214mm*290mm) |
| Kích thước lắp đặt: | 10"*4.5"(254mm*114.3mm) |
| Trọng lượng Kure: | 147.7Ibs(67kgs) |

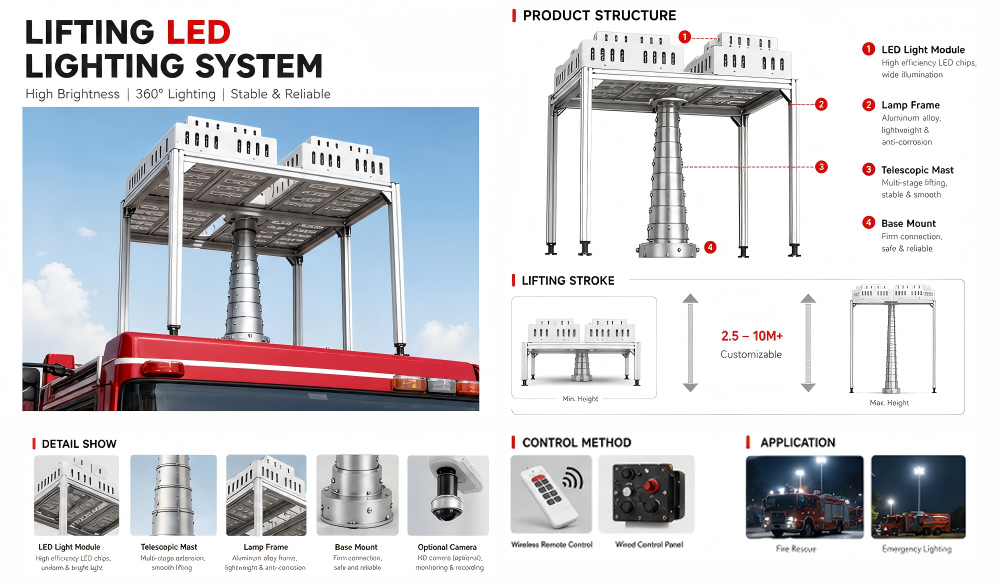

»Ⅴ .Hệ thống cột nâng :

| Loại cột: | Thiết kế ống lồng phân đoạn nhiều cấp |
| Chiều cao làm việc: | Từ vài mét đến hơn mười mét |
| Phương thức điều khiển: | Điều khiển từ xa không dây / điều khiển có dây |
| Khả năng xoay của cột: | Xoay ngang 360° |
| Vận hành bằng một nút: | Chức năng nâng/hạ bằng một nút |
| Tính năng tùy chọn: | Tích hợp camera để chiếu sáng đồng thời và giám sát tại hiện trường |

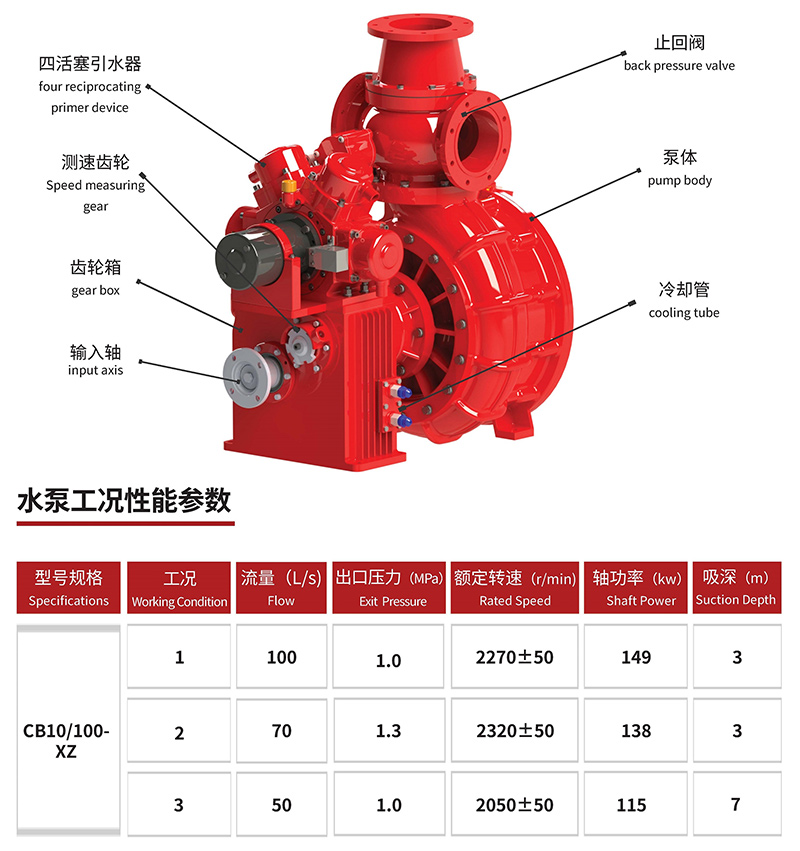

»Ⅵ.Hệ thống bơm chữa cháy :
Bơm chữa cháy:
Một bơm chữa cháy CB10/100 với lưu lượng định mức 100 L/s tại áp suất 1.0 MPa được lắp đặt trong khoang bơm phía sau. Bơm này được thiết kế để hoạt động đáng tin cậy, cung cấp áp lực nước ổn định nhằm đảm bảo vòi chữa cháy và lăng phun có thể đưa nước hoặc bọt chữa cháy hiệu quả ở khoảng cách xa để dập tắt đám cháy.

|
Mẫu bơm chữa cháy |
Lưu lượng |
Áp suất |
Áp suất làm việc tối đa |
Áp suất đầu vào cho phép tối đa |
|
CB10/100 |
100 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

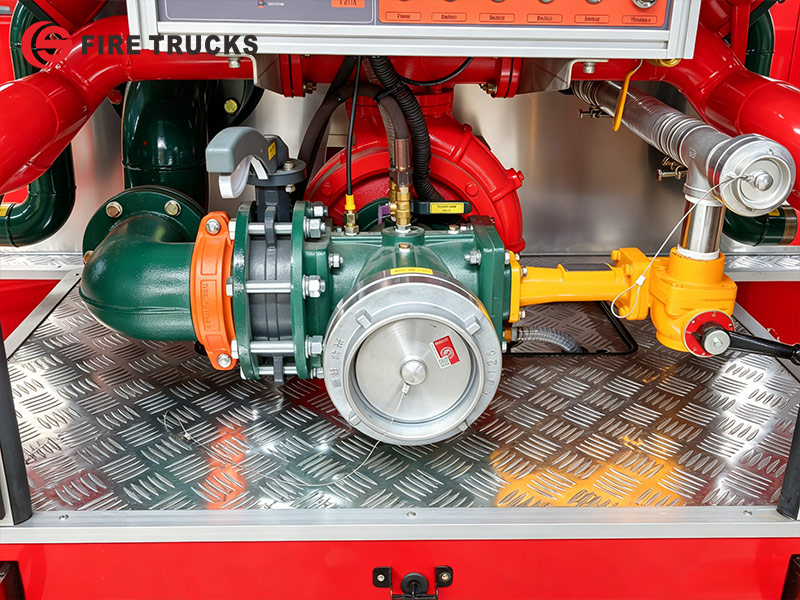

Bộ trộn bọt kiểu bơm vòng PH32, tỷ lệ trộn có thể điều chỉnh từ 3% đến 6%, phạm vi lưu lượng 8-32 L/s. Tự động trộn chất cô đặc bọt với nước để chữa cháy hiệu quả đối với đám cháy loại B. Vận hành đơn giản, không cần nguồn điện bên ngoài.

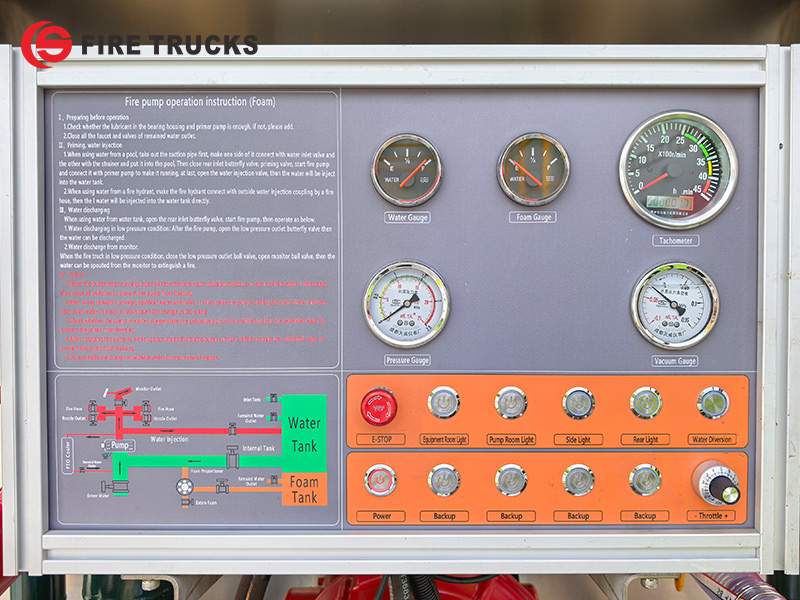

Bao gồm hướng dẫn vận hành, sơ đồ đường ống bồn chứa, đồng hồ áp suất, đồng hồ mức nước, đồng hồ mức bọt, nút dừng khẩn cấp, điều khiển PTO, công tắc nguồn chính, bộ điều khiển bơm và đèn chiếu sáng khoang. Tất cả các bộ điều khiển đều được đánh dấu rõ ràng để vận hành dễ dàng.

»Ⅶ.Hệ thống lăng phun chữa cháy :
Lăng phun chữa cháy PLKD10/80 được lắp trên nóc cabin. Thiết bị cung cấp lưu lượng 80 L/s với tầm phun nước ≥85 m và tầm phun bọt ≥80 m. Lăng phun hỗ trợ cả chế độ tia thẳng và phun sương để vận hành chữa cháy linh hoạt.

| Mẫu lăng phun chữa cháy | Lưu lượng | Tầm phun | Áp suất định mức | Góc quay nghiêng | Góc quay ngang |
| PLKD10/80 | 80 L/s | Nước≥85m Bọt ≥80m | 1.0MPa | -35°~+70° |
0~360° |
» Ⅷ.Thiết bị chữa cháy:

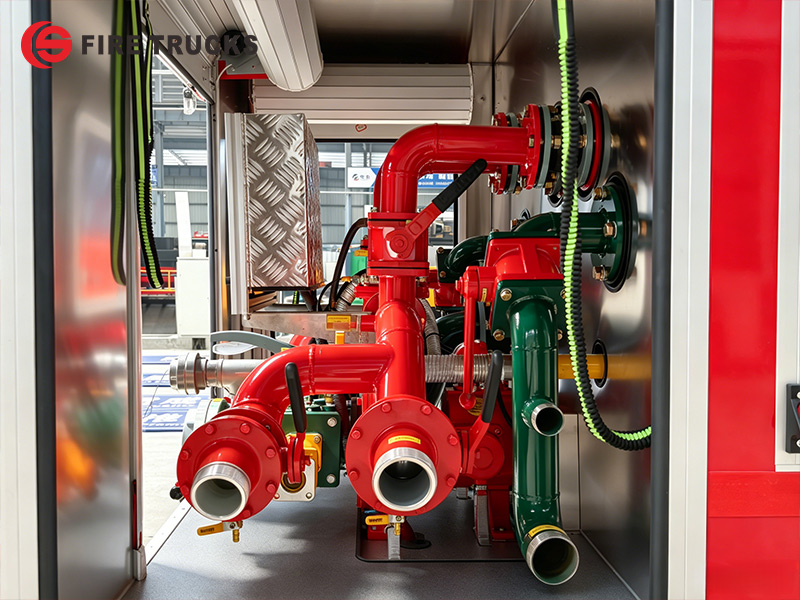

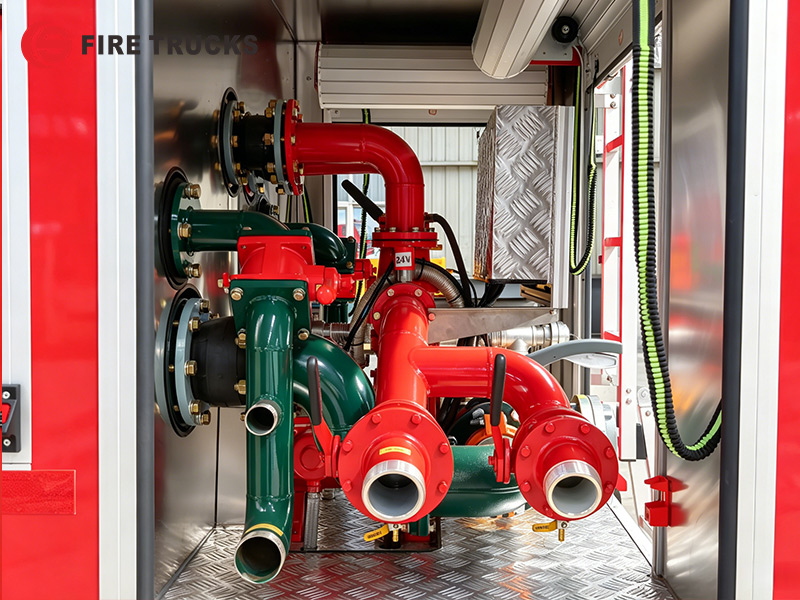

• Phòng bơm: Được trang bị máy bơm chữa cháy CB10/100, bảng điều khiển, đồng hồ đo áp suất, đồng hồ đo chân không và hệ thống chiếu sáng. Phụ kiện bao gồm vòi chữa cháy, ống hút, bộ thu, lưới lọc, vòi chữa cháy, súng phun bọt, cờ lê ống hút và bộ giảm nối.

Xe chữa cháy địa hình SITRAK HOWO được trang bị máy bơm chữa cháy CB10/100 lắp phía sau và vòi phun PLKD10/80 trên nóc cabin. Bình nước có dung tích 6.000 lít, bình bọt có dung tích 2.000 lít, được đặt trên khung gầm HOWO 4×2 chắc chắn sử dụng động cơ WP8.350E61 công suất 350 HP. Trang bị tiêu chuẩn bao gồm vòi chữa cháy, ống hút, khớp nối, súng phun bọt và bộ dụng cụ hoàn chỉnh. Hệ thống đèn nâng có điều khiển từ xa không dây và khả năng xoay 360° hỗ trợ hoạt động ban đêm. Thông số kỹ thuật đầy đủ được liệt kê dưới đây:
