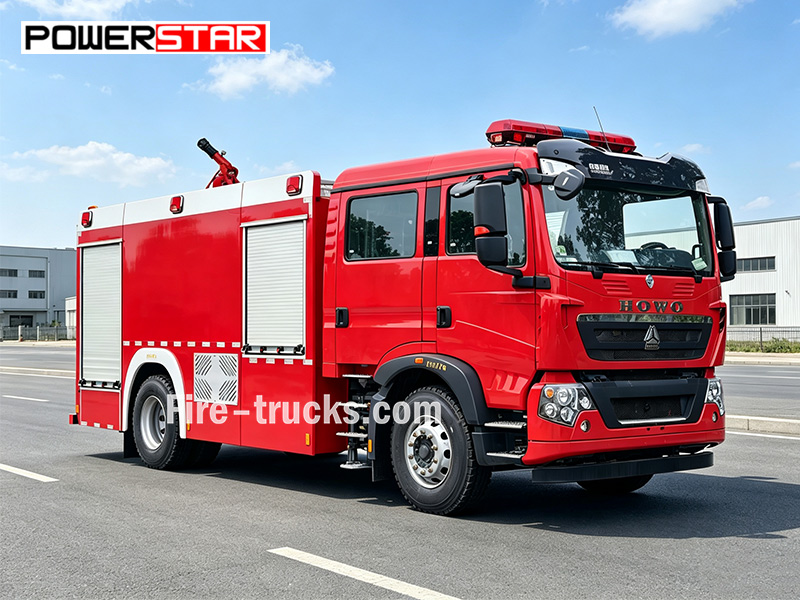

Xe bồn chữa cháy bọt SINOTRUK HOWO TX được trang bị động cơ MC07H.35-60 công suất 350 HP trên khung gầm 4×2. Xe có bồn nước 6000L và bồn bọt 2000L, bơm chữa cháy CB10/60-RS (60 L/s), cùng súng phun PS60 (60 L/s, tầm phun nước ≥70m, tầm phun bọt ≥65m). Trang bị tiêu chuẩn bao gồm vòi chữa cháy, ống hút, khớp nối, súng phun bọt và bộ dụng cụ cơ bản. Bộ trộn tỷ lệ bọt PH64 (tỷ lệ pha trộn 3%-6%, lưu lượng tối đa 64 L/s) cũng được trang bị để tự động trộn bọt.
Khung gầm xe tải:
SINOTRUK HOWO TX 4×2Khả năng làm việc:
6000L water + 2000L foam (8000L total)Công suất động cơ:
350 HP (257 kW) / MC07H.35-60Bơm chữa cháy:
CB10/60-RSLưu lượng bơm:
60 L/sÁp suất công việc:
1.0 MPaVòi phun chữa cháy:
PS60Giám sát dòng chảy:
60 L/sPhạm vi giám sát:
Water ≥70 m , Foam ≥65 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowXe bồn chữa cháy bọt SINOTRUK HOWO TX này được chế tạo để phục vụ công tác chữa cháy và ứng phó khẩn cấp. Xe này xe chữa cháy nước bọt HOWO TX 350HP 4x2 được trang bị bồn nước 6000L, bồn bọt 2000L, bơm chữa cháy CB10/60-RS (60 L/s tại 1.0 MPa), và lăng phun chữa cháy PS60 gắn trên nóc với tầm phun nước 70m và tầm phun bọt 65m.

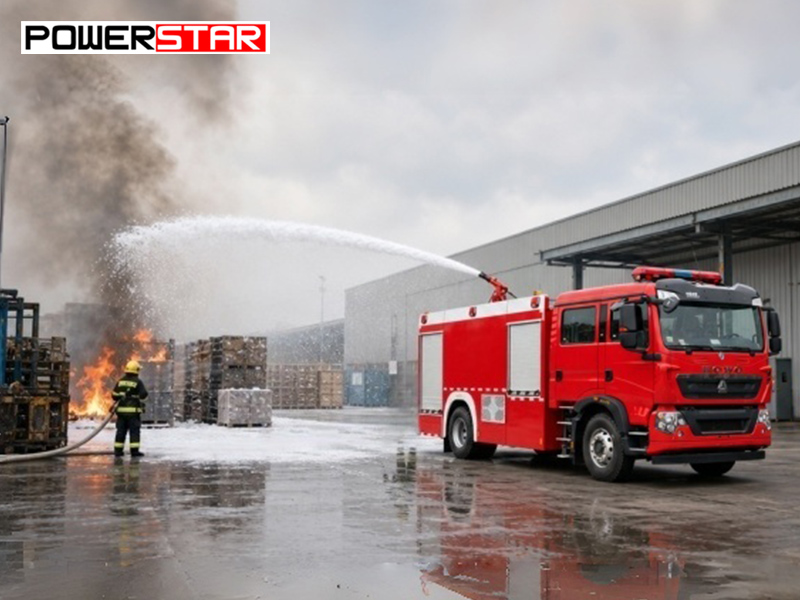

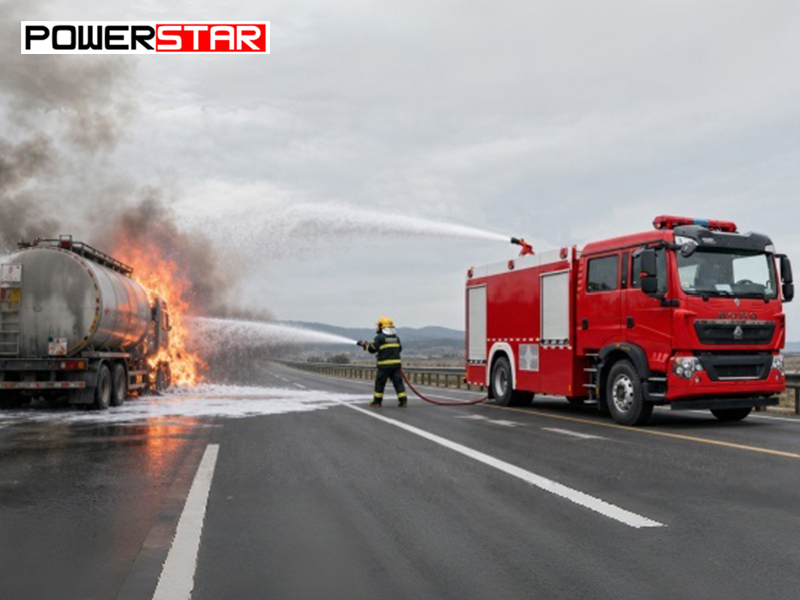

Xe chữa cháy này mang theo đầy đủ bộ thiết bị chữa cháy tiêu chuẩn bao gồm vòi chữa cháy, ống hút, khớp nối và súng phun bọt. Xe hoạt động hiệu quả với các đám cháy loại B liên quan đến dầu, xăng và hóa chất. Xe phù hợp cho nhiệm vụ chữa cháy tại kho dầu, nhà máy hóa chất, sân bay và các cơ sở công nghiệp.

|
Dung tích làm việc |
Model động cơ |
Chiều dài cơ sở |
Kết cấu thượng tầng |
|
6000L nước + 2000L bọt |
350 HP / MC07H.35-60 |
4700 mm |
★ Bồn bằng thép carbon, dung tích 8000L ★ ★ Bơm chữa cháy CB10/60-RS, lưu lượng 60 L/s tại 1.0 MPa ★ ★ Lăng phun PS60 trên nóc, lưu lượng 60 L/s với tầm phun nước ≥70 m, tầm phun bọt ≥65 m ★ Bộ trộn bọt PH64, tỷ lệ trộn 3%-6%, lưu lượng tối đa 64 L/s |
» Ⅰ.Đặc điểm chính:
★ ★ Động cơ MC07H.35-60 công suất định mức 350 HP cho việc dập cháy bằng bọt và ứng phó khẩn cấp
★ ★ Khung gầm SINOTRUK HOWO TX 4×2 với bồn nước 6000L, bồn bọt 2000L và bơm chữa cháy CB10/60-RS (60 L/s tại 1.0 MPa)
★ ★ Lăng phun PS60 gắn trên nóc với lưu lượng 60 L/s, tầm phun nước ≥70 m và tầm phun bọt ≥65 m để tấn công đám cháy từ khoảng cách xa
★ Bộ trộn bọt PH64 với tỷ lệ trộn 3%-6% và lưu lượng tối đa 64 L/s để tự động trộn bọt chữa cháy
★ FĐầy đủ thiết bị chữa cháy bao gồm vòi, đầu phun, súng phun bọt và bộ dụng cụ cơ bản để chữa cháy loại B
» Ⅱ.Thông số sản phẩm:
| Xe bồn chữa cháy bọt gắn trên xe tải SINOTRUK HOWO TX | |||
| Thông tin chung | Dung tích làm việc | 6000L nước + 2000L bọt | |
| Khung gầm xe tải | SINOTRUK HOWO TX 4x2 | ||
| Công suất động cơ | 350 HP/ MC07H.35P-61 | ||
| Máy bơm chữa cháy | CB10/60-RS | ||
| Vòi phun chữa cháy | PS60 | ||
| Bộ trộn bọt | PH 64 | ||
| Tốc độ tối đa | 95 km/h | ||
| Kích thước tổng thể D*R*C | 8680*2505*3700 mm | ||
| Tổng trọng lượng xe | 20100 kg | ||
| Trọng lượng không tải | 6600 kg | ||
| Động cơ | Mẫu động cơ | MC07H.35-60 | |
| Loại nhiên liệu | Dầu diesel | ||
| Công suất | 350 HP(257KW) | ||
| Tiêu chuẩn khí thải | Euro VI | ||
| Dung tích xi-lanh | 7360 ml | ||
| Loại động cơ | Động cơ diesel 6 xi-lanh thẳng hàng, làm mát bằng nước, tăng áp, làm mát trung gian | ||
| Khung gầm | Kiểu dẫn động | 4x2 | |
| Chiều dài cơ sở | 4700 mm | ||
| Lốp xe | 235/75R17.5 16PR | ||
| Số lượng lốp | 6 lốp và 1 lốp dự phòng | ||
| FBơm chữa cháy | Mẫu | CB10/60-RS | |
| Lưu lượng | 60L/s | ||
| Áp suất | 1MPa | ||
| Áp suất làm việc tối đa | 1.251MPa | ||
| Áp suất đầu vào cho phép tối đa | 0.4MPa | ||
| Chiều cao hút tối đa | 3m | ||
| Tốc độ định mức | 3916±50r/min | ||
| Tỷ số tốc độ | 1:1.4 | ||
| Thời gian chuyển hướng nước | ≤50s | ||
| Lăng phun chữa cháy | Mẫu | PS60 | |
| Lưu lượng | 60L/s | ||
| Áp suất làm việc định mức | 0.8MPa | ||
| Áp suất làm việc tối đa | 1.2MPa | ||
| Tầm phun | Nước | ≥70m | |
| Bọt | ≥65m | ||
| Góc quay lên xuống | - 35~+70° | ||
| Xoay ngang | 0~360° | ||
| Tiêu chuẩn Cấu hình | Tất cả phụ kiện tiêu chuẩn: Vòi chữa cháy, bộ lọc, khớp nối, cờ lê, súng phun nước/bọt, bộ dụng cụ cơ bản, sách hướng dẫn tiếng Anh…… | ||


1. Khung gầm & Hệ thống truyền động
♦ Khung gầm SINOTRUK HOWO TX 4×2 với chiều dài cơ sở 4700 mm, được thiết kế để vận hành ổn định trên đường đô thị, khu công nghiệp và các tuyến đường ứng phó khẩn cấp.
♦ Động cơ diesel MC07H.35-60, công suất định mức 350 HP, cung cấp mô-men xoắn đáng tin cậy cho khả năng phản ứng nhanh, vận hành bơm liên tục và chữa cháy bằng bọt trong thời gian dài.
♦Hộp số sàn giúp vận hành đơn giản và bảo trì dễ dàng.

2. Hệ thống chữa cháy
♦ Bồn nước 6000L và bồn bọt 2000L, kết cấu bằng thép carbon với các vách ngăn bên trong giúp giảm hiện tượng chất lỏng dồn sóng.
♦ Bơm chữa cháy CB10/60-RS, lưu lượng 60 L/s ở áp suất 1.0 MPa, dẫn động bằng PTO, chiều cao hút 3m, thời gian mồi ≤50s.
♦ Pháo phun PS60 trên nóc, lưu lượng 60 L/s, tầm phun nước ≥70 m, tầm phun bọt ≥65 m, xoay ngang 360°, góc nâng -35° đến +70°.

» ⅣHệ thống bơm chữa cháy:

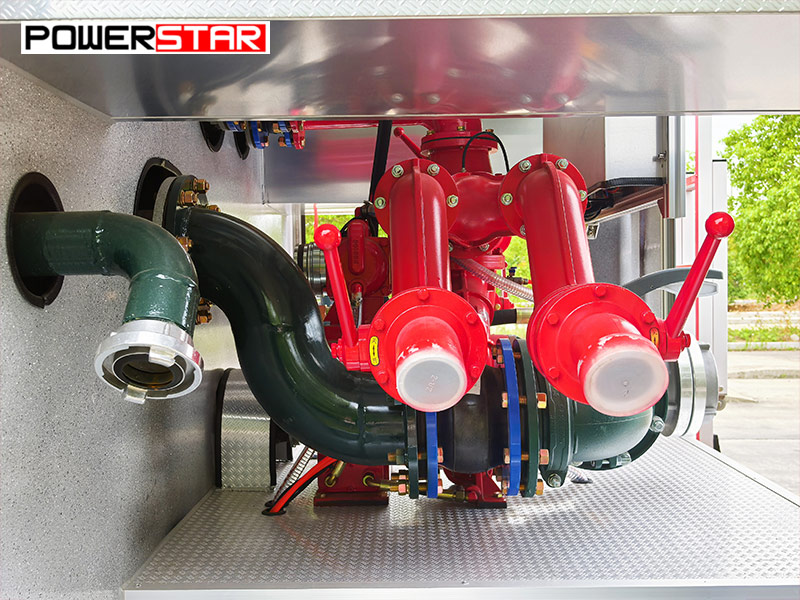

Bơm chữa cháy:

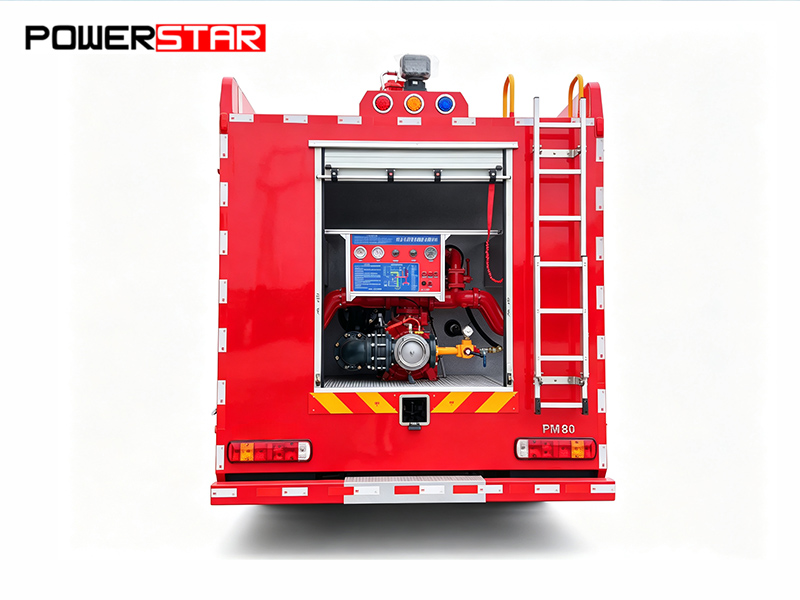

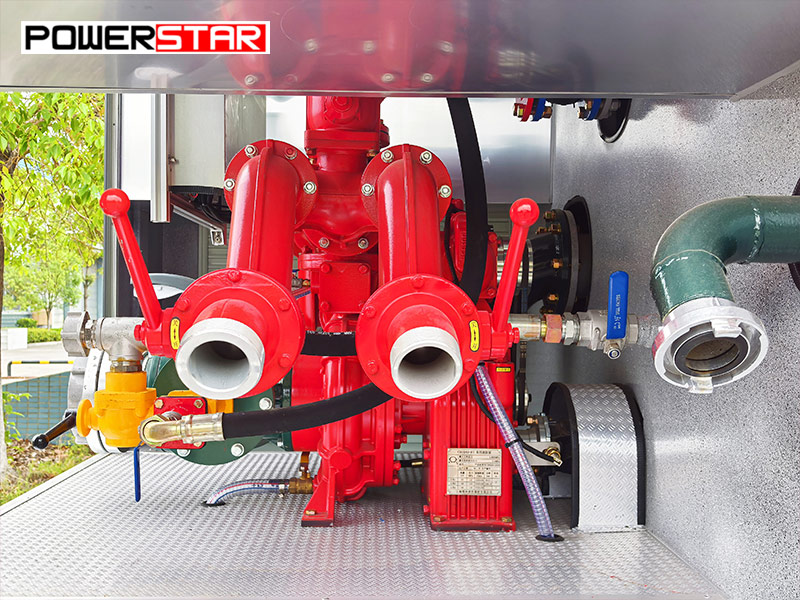

Một bơm chữa cháy CB10/60-RS với lưu lượng định mức 60 L/s ở áp suất 1.0 MPa được lắp đặt trong khoang bơm phía sau. Bơm này được chế tạo để hoạt động đáng tin cậy, cung cấp áp lực nước ổn định nhằm đảm bảo vòi chữa cháy và pháo phun có thể cung cấp nước hoặc bọt hiệu quả trên khoảng cách xa để dập lửa.

|
Model bơm chữa cháy |
Lưu lượng |
Áp suất |
Áp suất làm việc tối đa |
Áp suất đầu vào cho phép tối đa |
|
CB10/60 |
60 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

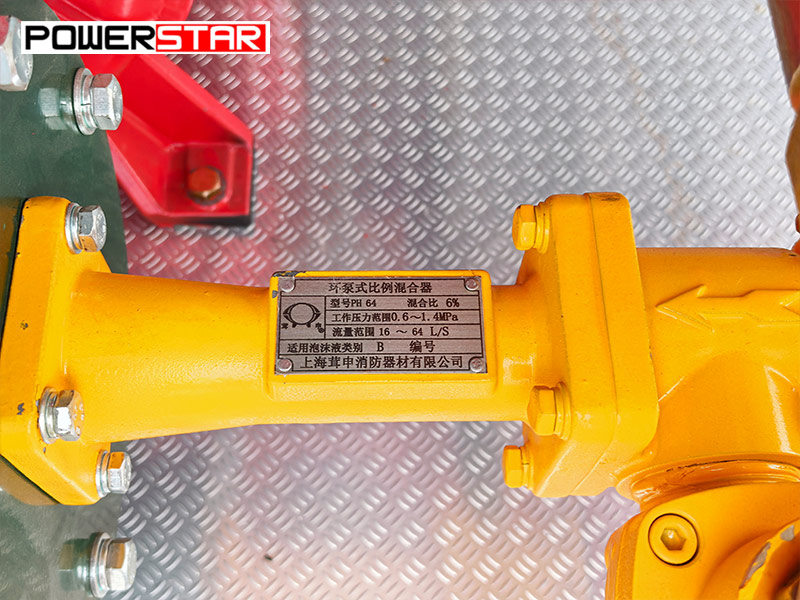

Bộ định lượng bọt dạng vòng bơm PH64, tỷ lệ trộn có thể điều chỉnh từ 3% đến 6%, lưu lượng trộn tối đa 64 L/s. Tự động trộn chất cô đặc tạo bọt với nước để chữa cháy hiệu quả đối với đám cháy loại B. Vận hành đơn giản, không cần nguồn điện bên ngoài.

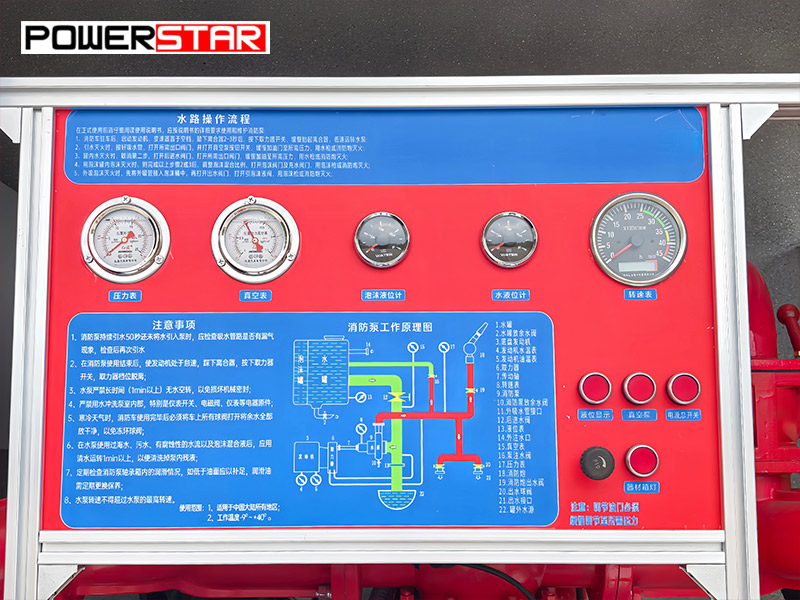

Bao gồm hướng dẫn vận hành, sơ đồ đường ống bồn chứa, đồng hồ áp suất, đồng hồ mức nước, đồng hồ mức bọt, nút dừng khẩn cấp, điều khiển PTO, công tắc nguồn chính, bộ điều khiển bơm, bộ điều khiển vòi phun và đèn chiếu sáng khoang. Tất cả các bộ điều khiển đều được đánh dấu rõ ràng để vận hành dễ dàng.

»Ⅴ.Hệ thống vòi phun chữa cháy:

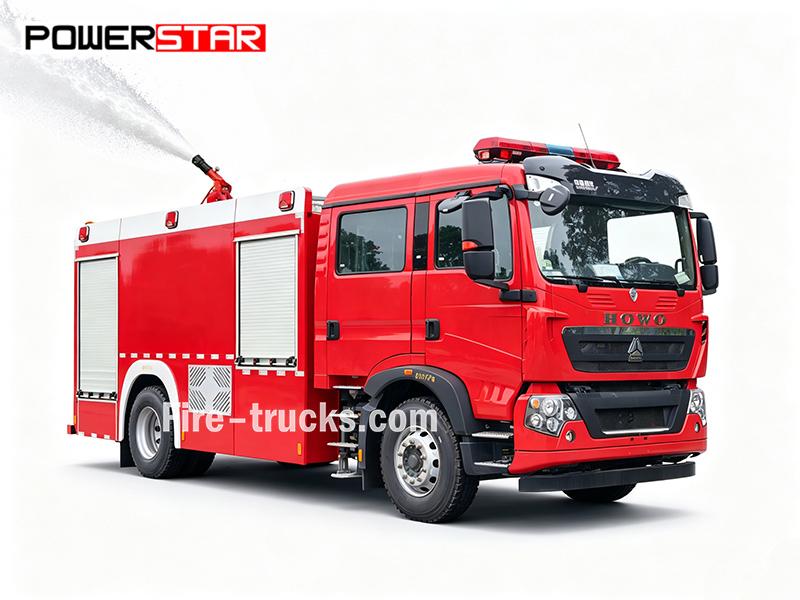

Vòi phun chữa cháy PS60 được lắp trên nóc cabin. Thiết bị cung cấp lưu lượng 60 L/s với tầm phun nước ≥70 m và tầm phun bọt ≥65 m. Vòi phun hỗ trợ cả chế độ tia thẳng và dạng phun sương để linh hoạt trong các hoạt động chữa cháy.

| Mẫu vòi phun chữa cháy | Lưu lượng | Tầm phun | Áp suất định mức | Góc quay lên xuống | Góc quay ngang |
| PS60 | 60L/s | Nước≥70m Bọt ≥65 m | 0.8MPa | -35°~+70° |
0~360° |

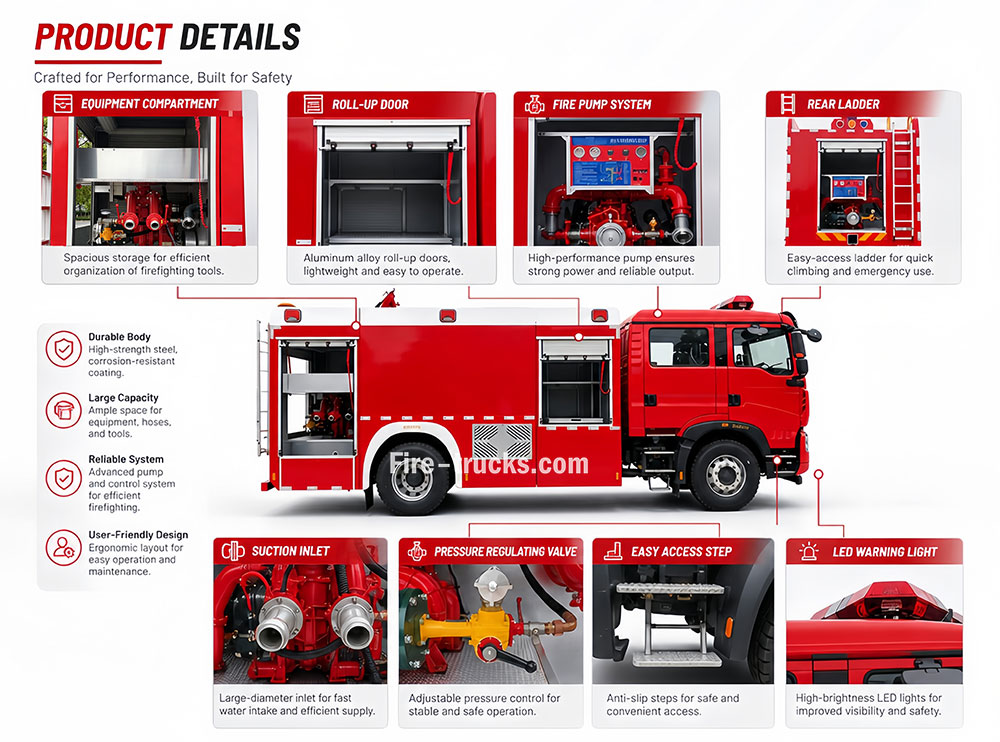

» Ⅵ.Thiết bị chữa cháy:

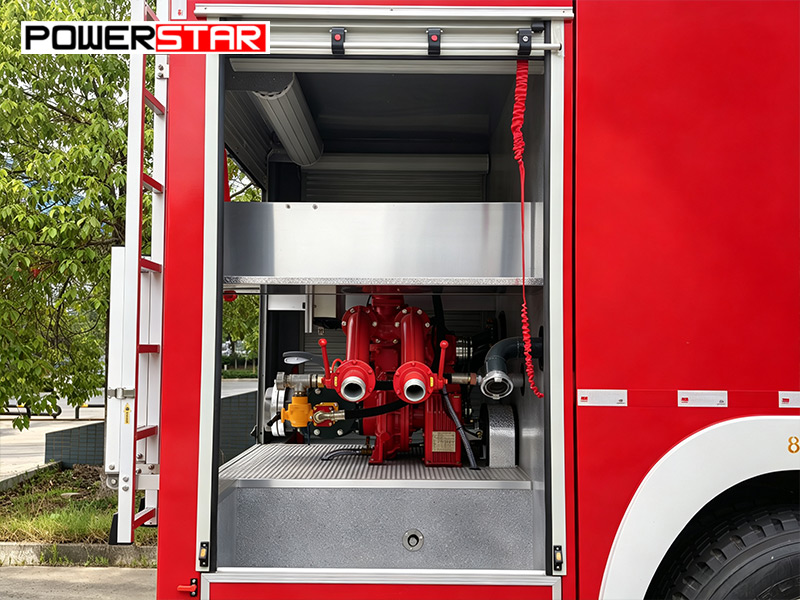

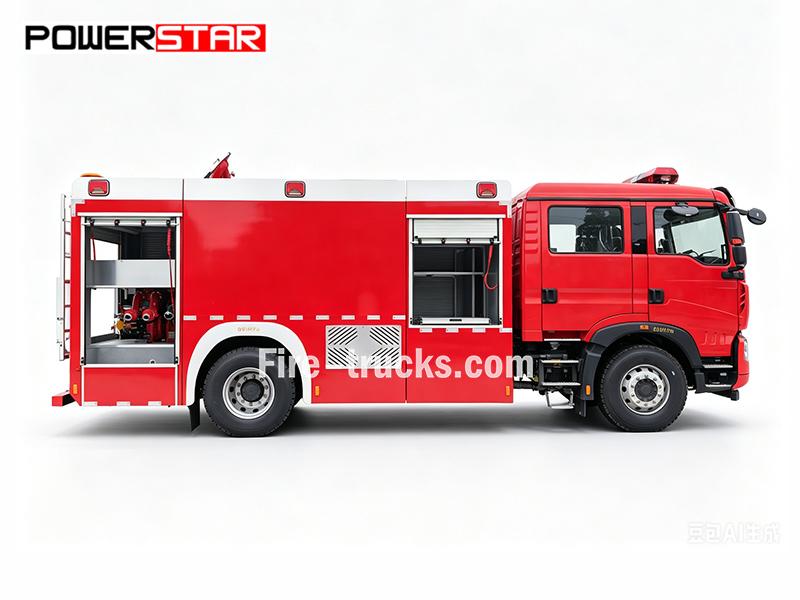

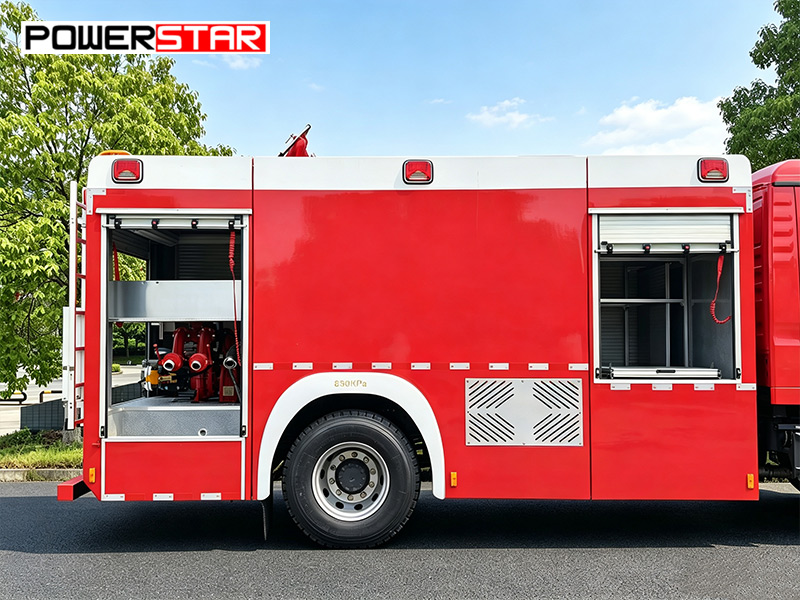

• Khoang thiết bị
Nằm ở hai bên xe, các khoang này được trang bị giá đỡ thiết bị và khay chứa đồ. Giá đỡ giúp sắp xếp gọn gàng vòi chữa cháy, ống hút và súng phun bọt. Các khay chứa giúp lấy nhanh các dụng cụ như cờ lê, rìu và xà beng, nâng cao hiệu quả cứu hộ.

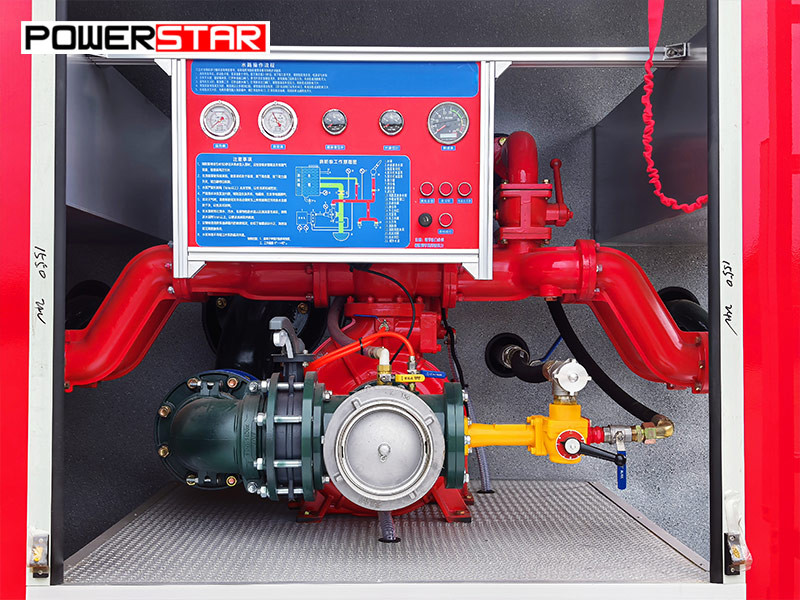

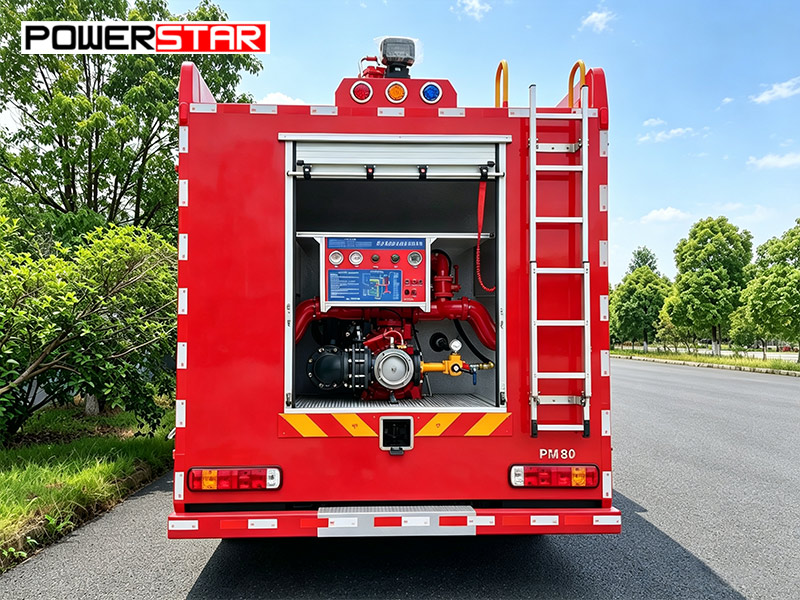

•Phòng bơm:Được trang bị bơm chữa cháy CB10/60, bảng điều khiển, đồng hồ áp suất, đồng hồ chân không và hệ thống chiếu sáng. Phụ kiện bao gồm vòi chữa cháy, ống hút, bộ thu gom, lưới lọc, đầu phun chữa cháy, súng phun bọt, cờ lê ống hút và đầu nối giảm.

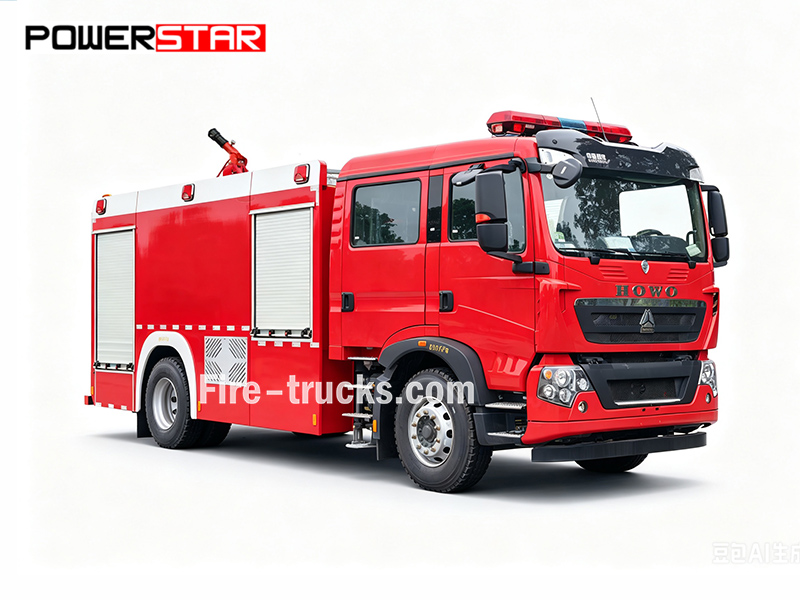

Xe bồn chữa cháy bọt SINOTRUK HOWO TX được trang bị bơm chữa cháy CB10/60-RS lắp phía sau và vòi phun PS60 lắp trên nóc cabin. Bồn nước chứa 6.000 lít, bồn bọt chứa 2.000 lít, đặt trên khung gầm HOWO TX 4×2 chắc chắn, được vận hành bởi động cơ MC07H.35-60 công suất 350 HP. Trang bị tiêu chuẩn bao gồm vòi chữa cháy, ống hút, khớp nối, súng phun bọt và bộ dụng cụ hoàn chỉnh. Bộ định lượng bọt PH64 (tỷ lệ trộn 3%-6%, lưu lượng tối đa 64 L/s) cũng được trang bị để tự động trộn bọt. Thông số kỹ thuật đầy đủ được liệt kê dưới đây:

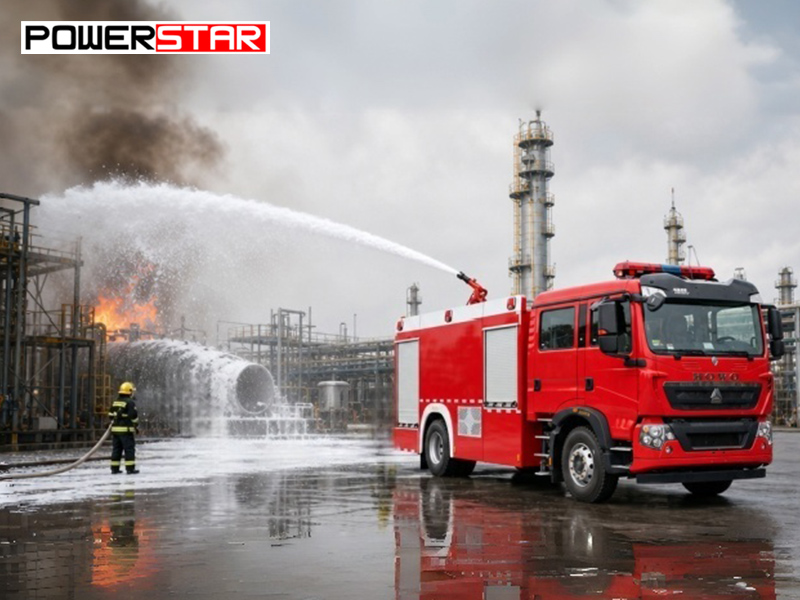

» Ⅶ.Các kịch bản ứng dụng:
