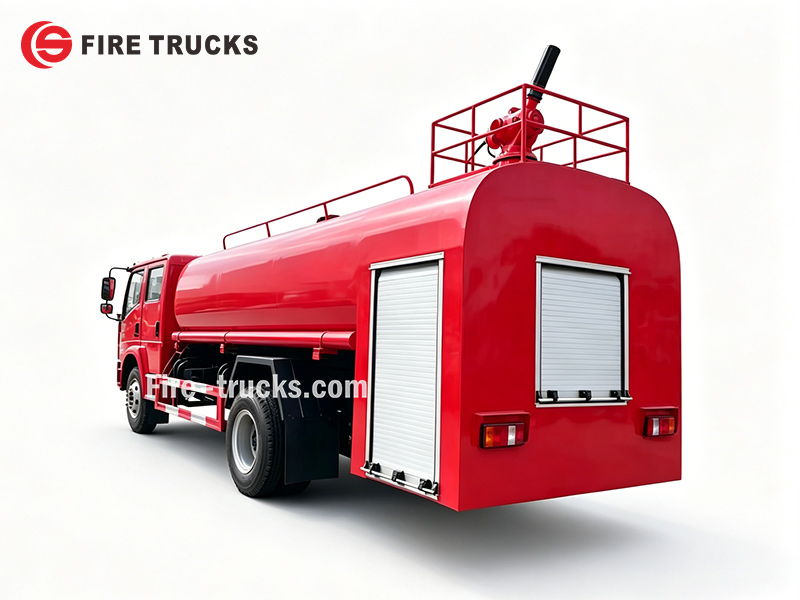

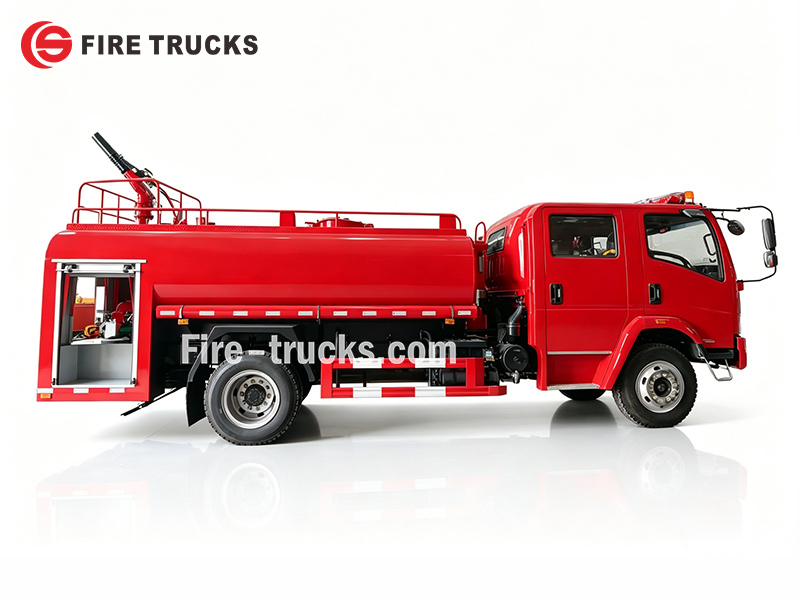

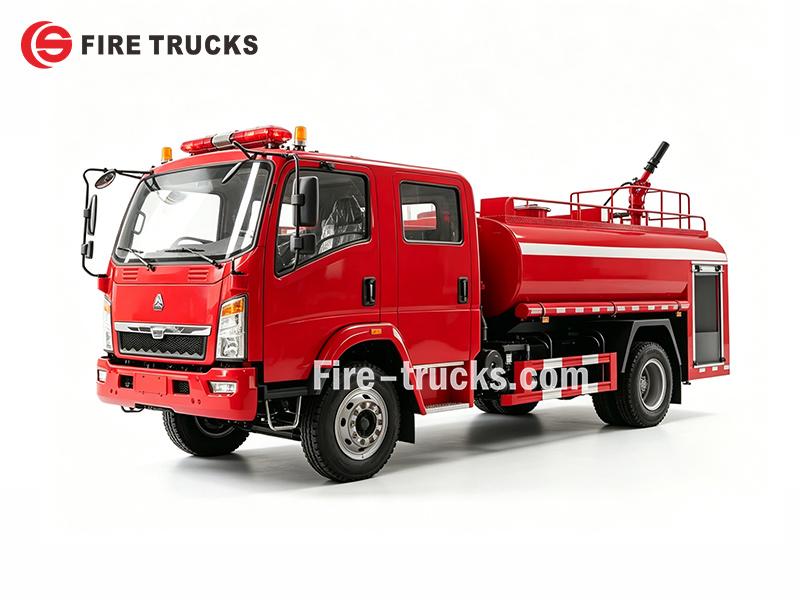

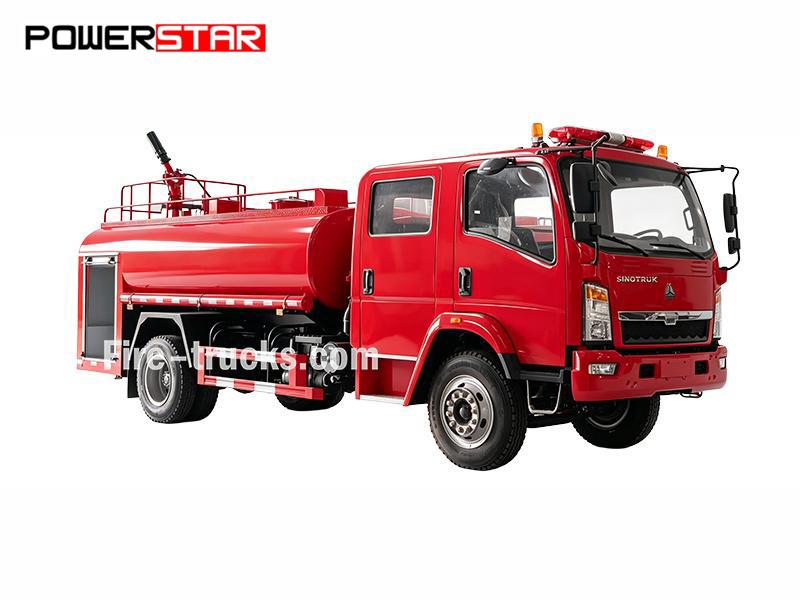

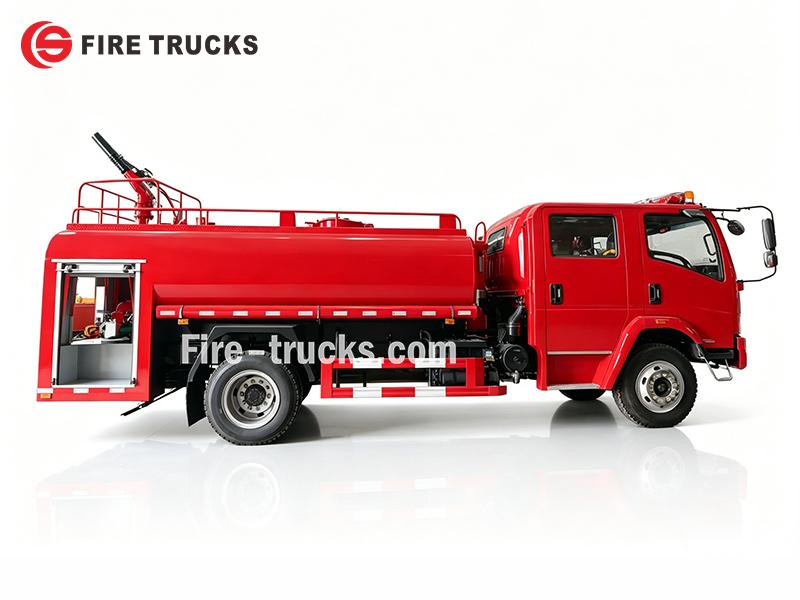

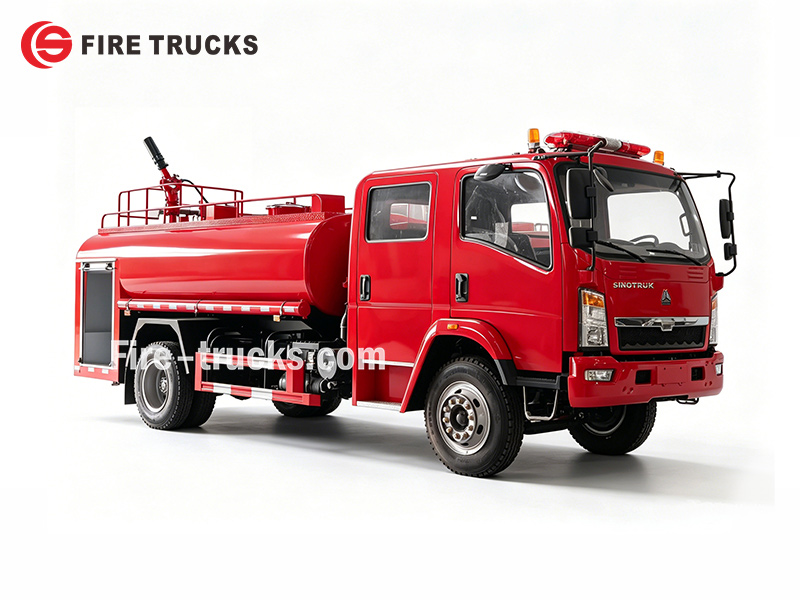

Xe cứu hộ chữa cháy nước khẩn cấp HOWO 4x2 được chế tạo trên khung gầm SINOTRUK HOWO 4×2 với chiều dài cơ sở 3800 mm. Xe vận hành bằng động cơ YC4E140-33 công suất định mức 140 HP cùng hộp số sàn. Xe mang theo bồn nước 4000L và bồn bọt 2000L. Bơm CB10/30 (30 L/s tại 1.0 MPa) và lăng phun PS30 gắn trên nóc (30 L/s, tầm phun nước ≥55 m, tầm phun bọt ≥42 m) đảm nhiệm việc dập lửa. Bộ trộn bọt PH32 (tỷ lệ pha trộn 3%-6%, phạm vi lưu lượng 8-32 L/s) tự động trộn chất cô đặc tạo bọt với nước. Trang bị tiêu chuẩn bao gồm ống dẫn, ống hút, khớp nối, súng phun bọt và bộ dụng cụ cơ bản.
Khung gầm xe tải:
SINOTRUK HOWO 4×2Khả năng làm việc:
4000L water + 2000L foam (6000L total)Công suất động cơ:
140 HP (103 kW) / YC4E140-33Bơm chữa cháy:
CB10/30Lưu lượng bơm:
30 L/sÁp suất công việc:
1.0 MpaVòi phun chữa cháy:
PS30Giám sát dòng chảy:
30 L/s (1800 L/min)Phạm vi giám sát:
Water ≥55 m, Foam ≥42 mXe cứu hỏa cứu hộ nước khẩn cấp HOWO được chế tạo cho công tác chữa cháy và ứng phó khẩn cấp. Đây là xe bọt nước HOWO 140HP 4x2chữ cchữ kcó bình chứa nước 4000L, bình bọt 2000L, bơm chữa cháy CB10/30 (30 L/s ở 1.0 MPa), bộ định lượng bọt PH32 (tỷ lệ trộn 3%-6%, 8-32 L/s), và lăng phun chữa cháy PS30 gắn trên nóc với tầm phun nước 55m và tầm phun bọt 42m.

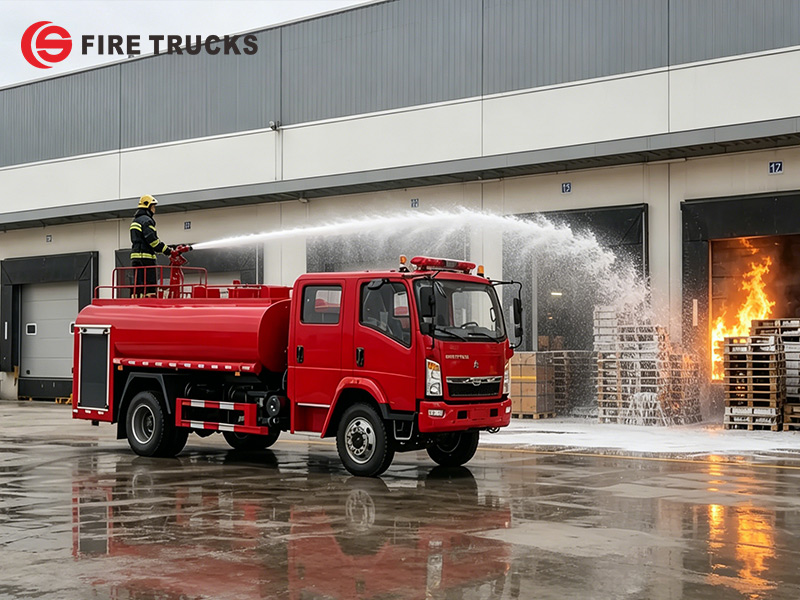

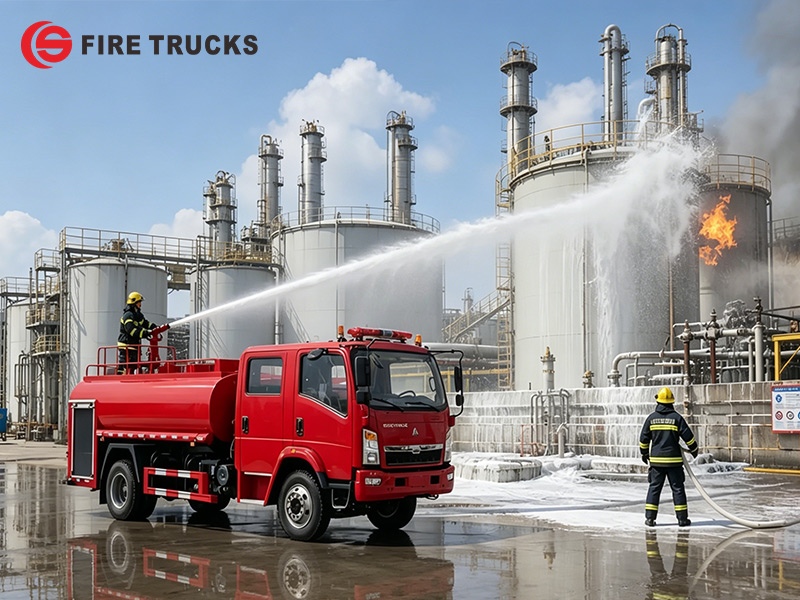

Xe chữa cháy này mang theo đầy đủ bộ thiết bị chữa cháy tiêu chuẩn bao gồm vòi chữa cháy, ống hút, khớp nối và súng phun bọt. Xe bọt nước HOWO này hoạt động hiệu quả với các đám cháy loại B liên quan đến dầu, xăng và hóa chất. Xe phù hợp cho nhiệm vụ chữa cháy tại các kho dầu, nhà máy hóa chất, sân bay và cơ sở công nghiệp trên khắp Campuchia.

|
Dung tích làm việc |
Mẫu động cơ |
Chiều dài cơ sở |
Kết cấu thượng tầng |
|
4000L nước + 2000L bọt |
140 HP / YC4E140-33 |
3800 mm |
★ Bình chứa bằng thép carbon, dung tích 6000L ★Bơm chữa cháy CB10/30, lưu lượng 30 L/s ở 1.0 MPa ★Lăng phun nóc PS30, lưu lượng 30 L/s với tầm phun nước ≥55 m, bọt ≥42 m ★ Bộ định lượng bọt PH32, tỷ lệ trộn 3%-6%, phạm vi lưu lượng 8-32 L/s |
»Ⅰ. Đặc điểm chính:
★ Động cơ YC4E140-33 công suất định mức 140 HP cho chữa cháy bằng bọt và ứng phó khẩn cấp
★ Khung gầm HOWO 4×2 với bình nước 4000L, bình bọt 2000L và bơm chữa cháy CB10/30 (30 L/s ở 1.0 MPa)
★ Lăng phun PS30 gắn trên nóc với lưu lượng 30 L/s, tầm phun nước ≥55 m và tầm phun bọt ≥42 m cho tấn công chữa cháy tầm xa
★ Bộ định lượng bọt PH32 với tỷ lệ trộn 3%-6% và phạm vi lưu lượng 8-32 L/s cho việc trộn bọt tự động
★ Thiết bị tiêu chuẩn hoàn chỉnh bao gồm vòi chữa cháy, ống hút, khớp nối và súng phun bọt cho chữa cháy loại B
»Ⅱ. Thông số sản phẩm:
| Xe cứu hộ chữa cháy bọt khẩn cấp HOWO Campuchia | |||
| Tổng quan | Dung tích làm việc | 4000L nước+2000L bọt | |
| Khung gầm xe tải | SINOTRUK HOWO 4x2 | ||
| Công suất động cơ | 140 HP/ YC4E140-33 | ||
| Bơm chữa cháy | CB10/30 | ||
| Vòi phun chữa cháy | PS30 | ||
| Tốc độ tối đa | 95 km/h | ||
| Kích thước tổng thể D*R*C | 7680*2400*2870 mm | ||
| Trục trước | 2,7 tấn | ||
| Trục sau | 7,2 tấn | ||
| Tổng trọng lượng xe | 18000 kg | ||
| Trọng lượng không tải | 6800 kg | ||
| Động cơ | Mẫu động cơ | YC4E140-33 | |
| Loại nhiên liệu | Dầu diesel | ||
| Công suất | 140 mã lực(103KW) | ||
| Tiêu chuẩn khí thải | Euro 3 | ||
| Dung tích xi lanh | 4257 ml | ||
| Loại động cơ | Động cơ diesel tăng áp 4 xi lanh thẳng hàng, làm mát bằng nước, làm mát trung gian | ||
| Khung gầm | Loại dẫn động | 4x2 | |
| Chiều dài cơ sở | 3800 mm | ||
| Lốp xe | 235/75R17.5 16PR | ||
| Cabin | Cabin hai hàng ghế, thường cho phép bố trí đội ngũ gồm 2+4 hoặc 2+3 lính cứu hỏa | ||
| Số lượng lốp | 6 lốp và 1 lốp dự phòng | ||
| Mẫu xe | CB10/30 | ||
| Lưu lượng | 30L/s | ||
| Áp suất | 1MPa | ||
| Máy bơm chữa cháy | Áp suất làm việc tối đa | 1.251MPa | |
| Áp suất đầu vào cho phép tối đa | 0.4MPa | ||
| Chiều cao hút tối đa | 3m | ||
| Tốc độ định mức | 3916±50r/min | ||
| Tỷ số tốc độ | 1:1.4 | ||
| Thời gian chuyển hướng nước | ≤50s | ||
| Vòi phun chữa cháy | Mẫu mã | PS30 | |
| Lưu lượng | 30L/s | ||
| Lưu lượng | 1800 lít / phút | ||
| Áp suất làm việc định mức | 1.0MPa | ||
| Áp suất làm việc tối đa | 1.2MPa | ||
| Tầm phun | Nước | ≥55m | |
| Bọt | ≥42m | ||
| Góc quay theo phương đứng | - 35~+70° | ||
| Góc quay ngang | 0~360° | ||
| Bộ trộn bọt | Mẫu mã | PH32 | |
| Tỷ lệ pha trộn | 3%~6% | ||
| Lưu lượng pha trộn | 8~32L/s | ||
| Loại kết cấu | Loại vòng bơm vào | ||
| Cấu hình tiêu chuẩn | Tất cả phụ kiện tiêu chuẩn: Vòi chữa cháy, bộ lọc, khớp nối, cờ lê, súng phun nước/bọt, bộ dụng cụ cơ bản, hướng dẫn sử dụng tiếng Anh…… | ||


1. Khung gầm & Hệ thống truyền động

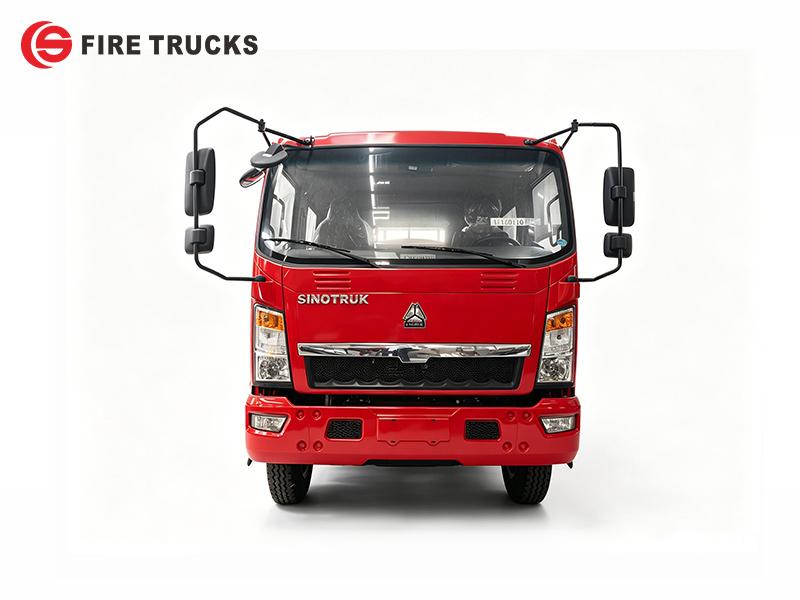

♦ Khung gầm SINOTRUK HOWO 4×2 với chiều dài cơ sở 3800 mm, được thiết kế để vận hành ổn định trên đường đô thị và đường nông thôn.
♦ Động cơ diesel YC4E140-33, công suất định mức 140 HP, cung cấp mô-men xoắn đáng tin cậy cho khả năng phản hồi nhanh, vận hành bơm liên tục và chữa cháy bằng bọt trong thời gian dài.
♦Hộp số sàn giúp vận hành đơn giản và dễ bảo trì ở các khu vực xa xôi.

2. Hệ thống chữa cháy
♦ Bồn nước 4000L và bồn bọt 2000L, kết cấu thép carbon (tùy chọn thép không gỉ 304) với các vách ngăn bên trong giúp giảm hiện tượng dồn chất lỏng.
♦ Bơm chữa cháy CB10/30, lưu lượng 30 L/s ở áp suất 1.0 MPa, dẫn động bằng PTO, chiều cao hút 3m, thời gian mồi ≤50s.
♦ Súng phun trên nóc PS30, lưu lượng 30 L/s, tầm phun nước ≥55 m, tầm phun bọt ≥42 m, xoay ngang 360°, góc nâng từ -35° đến +70°.
»Ⅳ.Hệ thống bơm chữa cháy:
Bơm chữa cháy:

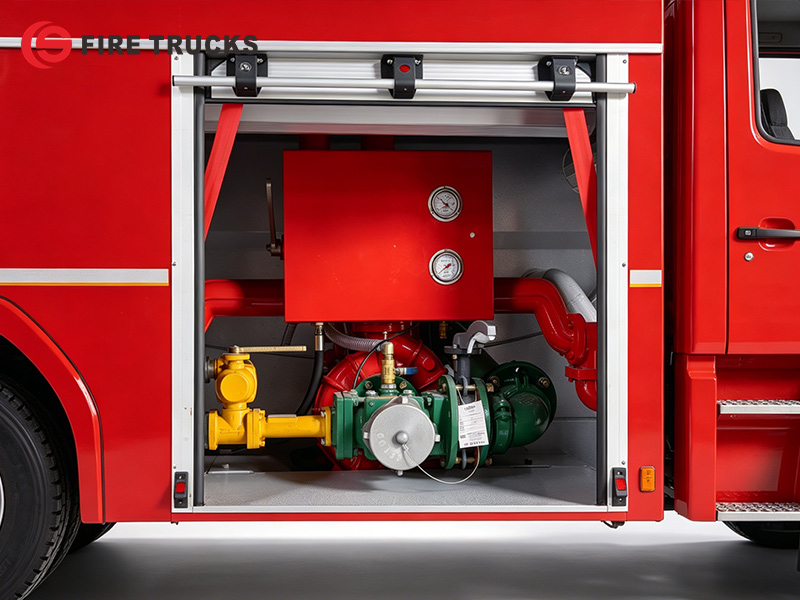

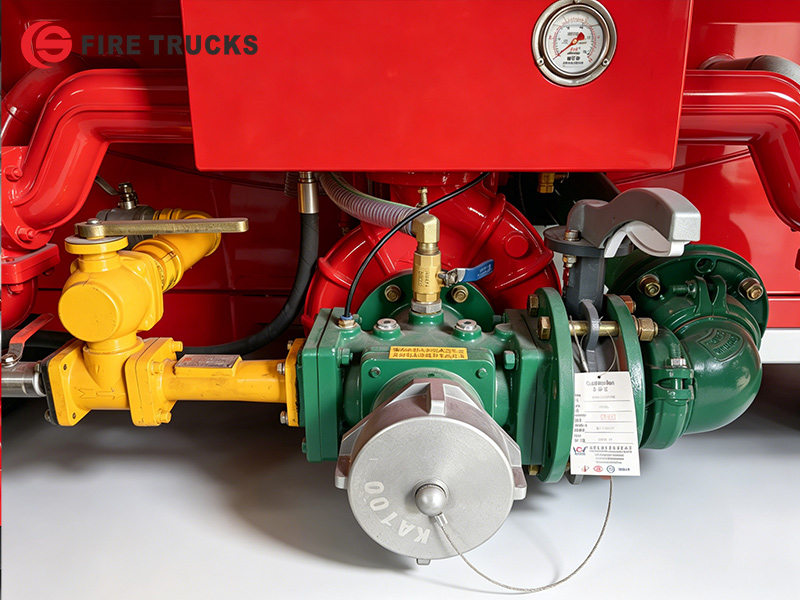

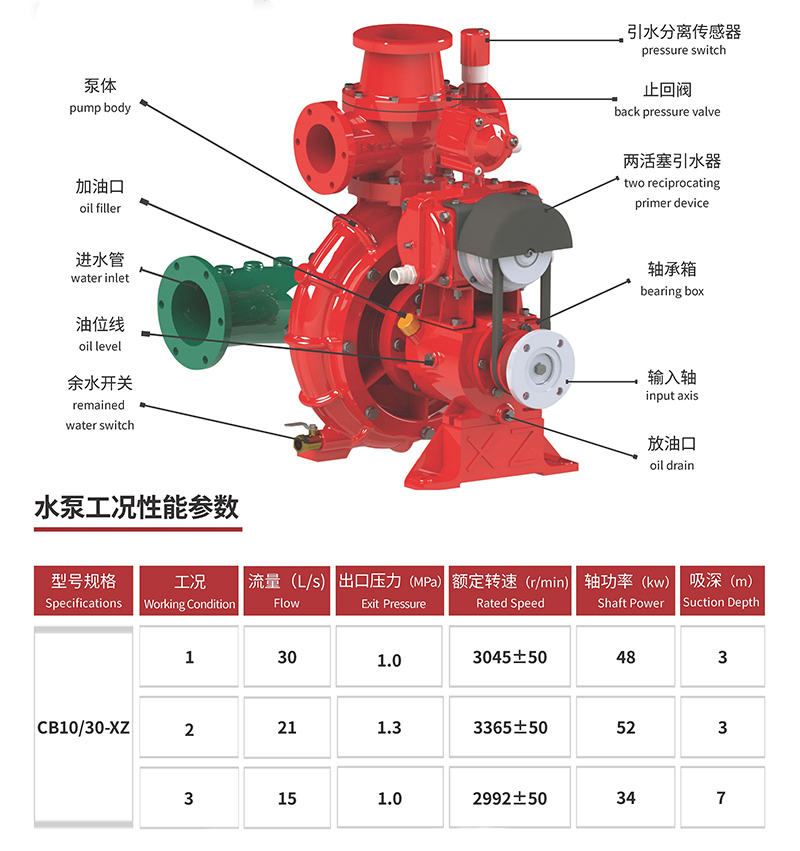

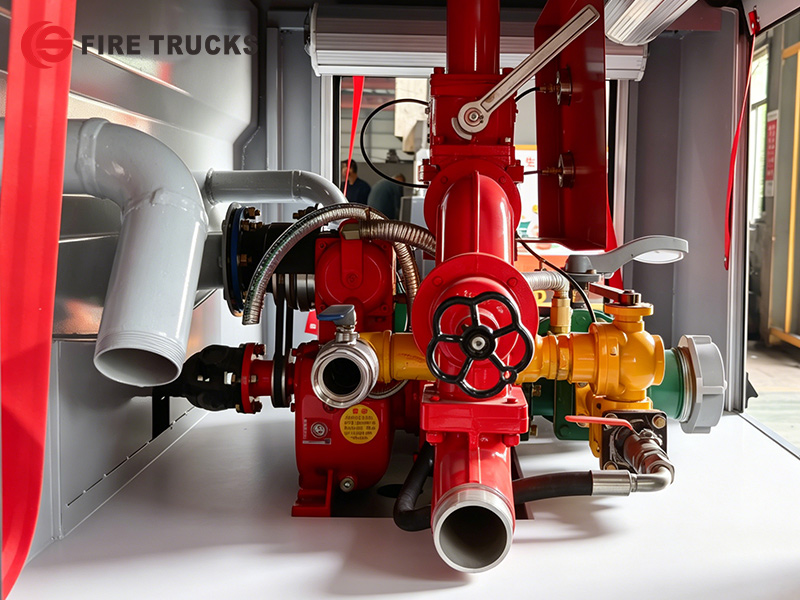

Một bơm chữa cháy CB10/30 với lưu lượng định mức 30 L/s ở áp suất 1.0 MPa được lắp đặt trong khoang bơm phía sau. Bơm này được chế tạo để hoạt động đáng tin cậy, cung cấp áp suất nước ổn định nhằm đảm bảo vòi chữa cháy và súng phun có thể cung cấp nước hoặc bọt hiệu quả ở khoảng cách xa trong quá trình chữa cháy.

|
Mẫu bơm chữa cháy |
Lưu lượng |
Áp suất |
Áp suất làm việc tối đa |
Áp suất đầu vào cho phép tối đa |
|
CB10/30 |
30L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

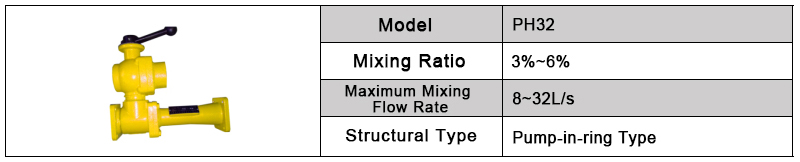

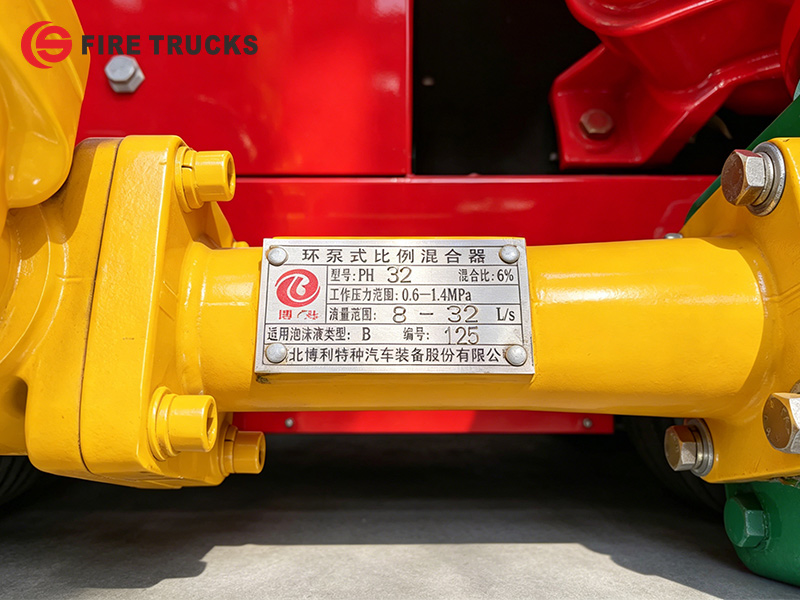

Bộ định lượng bọt kiểu vòng bơm PH32, tỷ lệ trộn có thể điều chỉnh từ 3% đến 6%, phạm vi lưu lượng 8-32 L/s. Tự động trộn chất cô đặc bọt với nước để dập cháy hiệu quả đối với đám cháy loại B. Vận hành đơn giản, không cần nguồn điện bên ngoài.

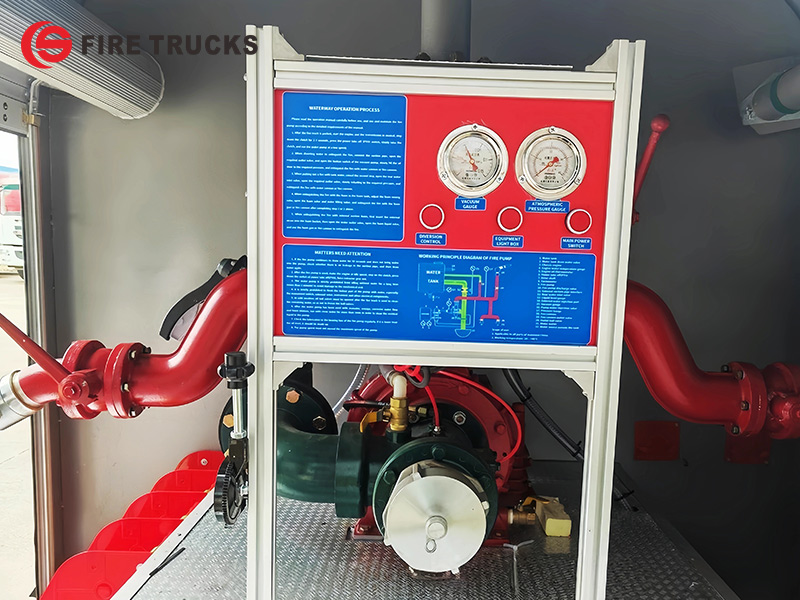

Bao gồm hướng dẫn vận hành, sơ đồ đường ống bồn chứa, đồng hồ đo áp suất, đồng hồ đo mức nước, đồng hồ đo mức bọt, nút dừng khẩn cấp, bộ điều khiển PTO, công tắc nguồn chính, bộ điều khiển bơm và đèn chiếu sáng khoang. Tất cả các bộ điều khiển đều được đánh dấu rõ ràng để vận hành dễ dàng.

»Ⅴ.Hệ thống vòi phun chữa cháy :
Vòi phun chữa cháy PS30 được lắp trên nóc cabin. Thiết bị cung cấp lưu lượng 30 L/s với tầm phun nước ≥55 m và tầm phun bọt ≥42 m. Vòi phun hỗ trợ cả chế độ tia thẳng và dạng phun sương để linh hoạt trong các hoạt động chữa cháy.

| Mẫu vòi phun chữa cháy | Lưu lượng | Tầm phun | Áp suất định mức | Góc quay theo phương đứng | Góc quay ngang |
| PS30 | 30L/s | Nước≥55m Bọt ≥42m | 1.0MPa | -35°~+70° |
0~360° |
» Ⅵ.Thiết bị chữa cháy :

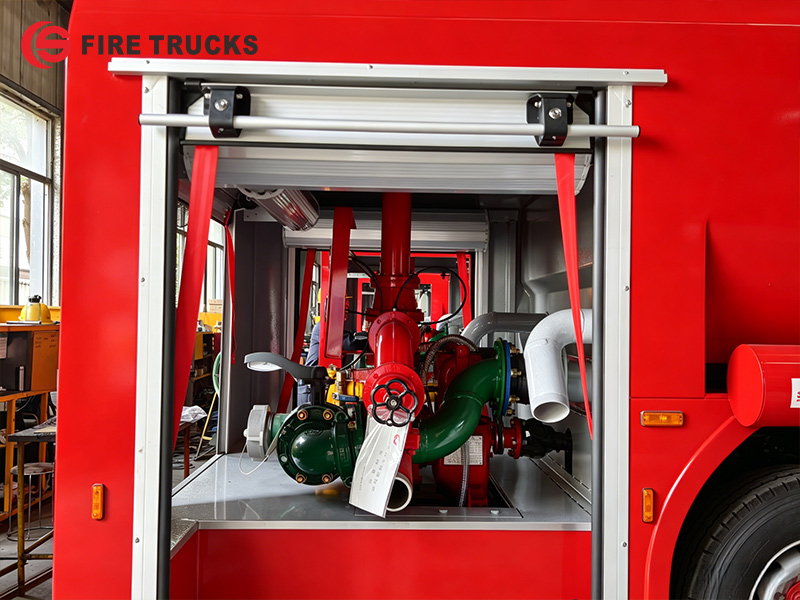

•Phòng bơm:Được trang bị bơm chữa cháy CB10/30, bảng điều khiển, đồng hồ đo áp suất, đồng hồ đo chân không và hệ thống chiếu sáng. Phụ kiện bao gồm vòi chữa cháy, ống hút, bộ góp, lưới lọc, đầu phun chữa cháy, súng phun bọt, cờ lê ống hút và đầu giảm.


Xe cứu hộ chữa cháy bọt khẩn cấp HOWO được trang bị bơm chữa cháy CB10/30 lắp phía sau và vòi phun PS30 trên nóc cabin. Bồn nước chứa 4.000 lít, bồn bọt chứa 2.000 lít, được đặt trên khung gầm HOWO 4×2 chắc chắn sử dụng động cơ YC4E140-33 công suất 140 HP. Trang bị tiêu chuẩn bao gồm vòi chữa cháy, ống hút, khớp nối, súng phun bọt và bộ dụng cụ hoàn chỉnh. Bộ định lượng bọt PH32 (tỷ lệ trộn 3%-6%, phạm vi lưu lượng 8-32 L/s) cũng được trang bị để tự động trộn bọt. Thông số kỹ thuật đầy đủ được liệt kê dưới đây:
