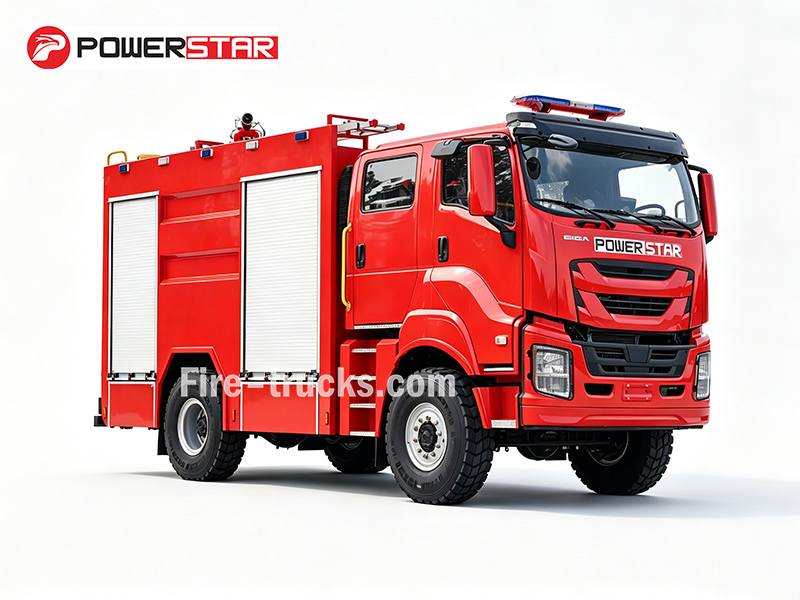

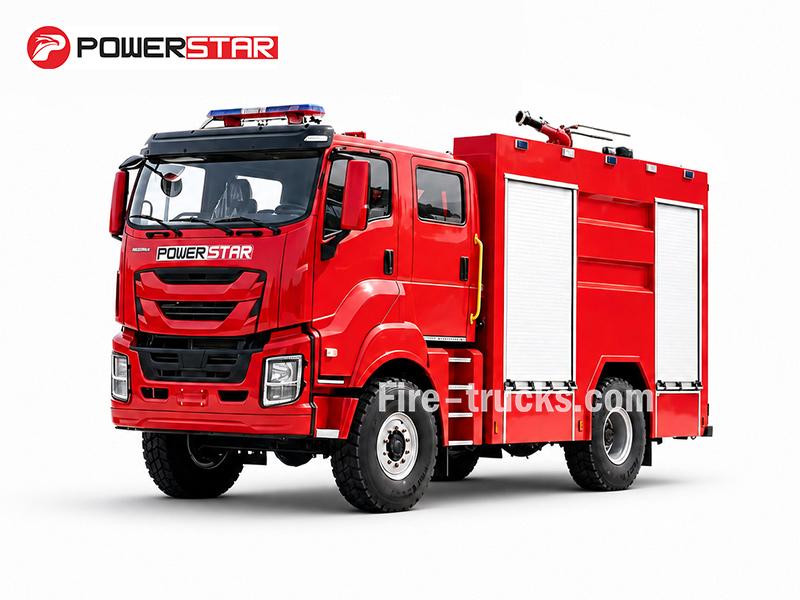

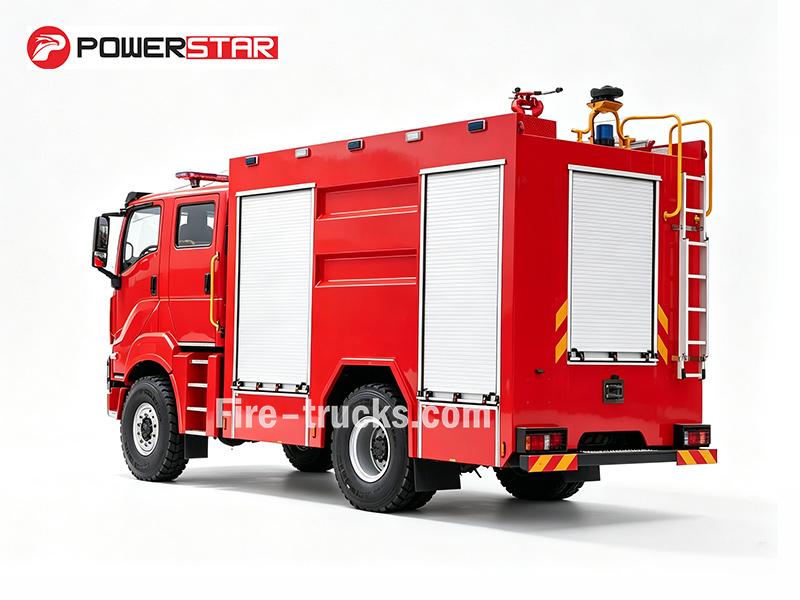

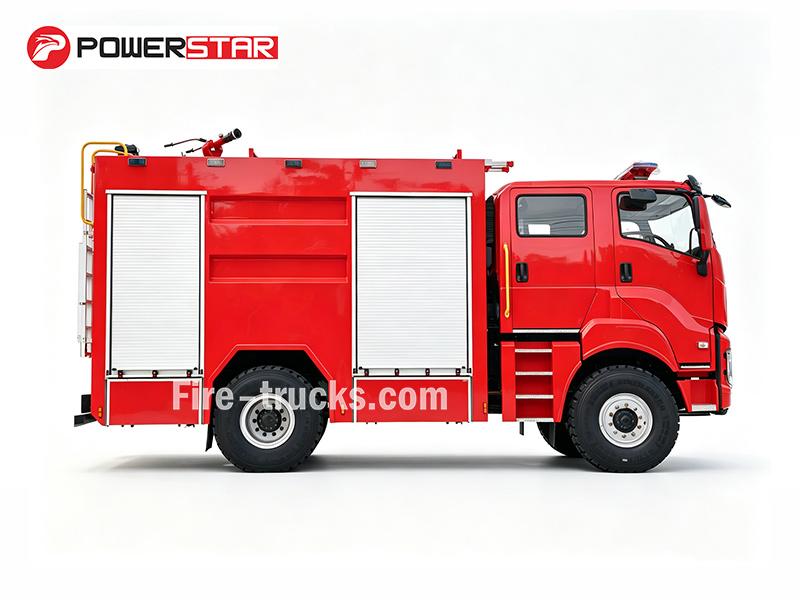

Chiếc ISUZU GIGA FVR 4×4 này vận hành bằng động cơ diesel 6HK1-TCG60 công suất 300 HP với khung gầm 4×4 được chế tạo cho địa hình gồ ghề. Tổng dung tích chất lỏng đạt 3.500 lít—chia thành 3.000L nước và 500L bọt. Hệ thống chữa cháy được xử lý bởi bơm CB10/40-XZ (40 L/s) và vòi phun mái PL8/32 với tầm phun 60m đối với nước và 48m đối với bọt. Một bộ đầy đủ trang bị tiêu chuẩn đi kèm xe, bao gồm ống dẫn, đường ống hút, khớp nối, súng phun bọt và bộ dụng cụ.
Khung gầm xe tải:
ISUZU GIGA 4×4Khả năng làm việc:
3000L water + 500L foam (3500L total)Công suất động cơ:
300 HP (221 kW) / 6HK1-TCG60Bơm chữa cháy:
CB10/40-XZLưu lượng bơm:
40 L/sÁp suất công việc:
1.0 MPaVòi phun chữa cháy:
PL8/32Giám sát dòng chảy:
32 L/sPhạm vi giám sát:
Water ≥60 m , Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowXe cứu hỏa bọt ISUZU 4×4 được trang bị động cơ 6HK1-TCG60 công suất 300 HP, được chế tạo trên khung gầm dẫn động bốn bánh 4×4 với lốp trước 385/65R22.5 và lốp sau 315/80R22.5, mang lại hiệu suất mạnh mẽ trên địa hình bùn lầy và cát. Xe này Xe cứu hỏa bọt ISUZUmang tổng cộng 3.500 lít (3.000L nước + 500L bọt), với bơm chữa cháy CB10/40-XZ cung cấp lưu lượng 40 L/s và súng phun PL8/32 lắp trên nóc xe đạt tầm phun nước ≥60m và tầm phun bọt ≥48m. Bộ trộn bọt PH64-RS với tỷ lệ pha trộn 6% được thiết kế cho các đám cháy dầu và hóa chất loại B. Trang bị tiêu chuẩn bao gồm vòi chữa cháy, súng phun bọt, lưới lọc và bộ dụng cụ đầy đủ—là lựa chọn đáng tin cậy cho các sở cứu hỏa, mỏ dầu, sân bay và cơ sở công nghiệp cần phản ứng nhanh.

|
Dung tích làm việc |
Mẫu động cơ |
Chiều dài cơ sở |
Kết cấu thùng xe |
|
3000L nước + 500L bọt |
300 HP / 6HK1-TCG60 |
4500 mm |
★ Thùng chứa bằng thép carbon, dung tích 3500L ★★ Bơm chữa cháy CB10/40, lưu lượng 40 L/s ở áp suất 1.0 MPa ★★ Súng phun trên nóc PL8/32, lưu lượng 32 L/s với tầm phun nước ≥60 m, tầm phun bọt ≥48 m ★ Bộ trộn bọt PH64-RS, tỷ lệ pha trộn 6% |
»Ⅰ.Đặc điểm chính:
❶ Động cơ diesel 6HK1-TCG60 công suất 300 HP tạo mô-men xoắn mạnh, giúp tăng tốc nhanh và duy trì khả năng bơm bọt liên tục trong điều kiện khẩn cấp.
❷ Khung gầm ISUZU GIGA FVR 4×4 mang theo thùng nước 3000L và thùng bọt 500L, kết hợp với bơm CB10/40-XZ có định mức 40 L/s và 1.0 MPa.
❸ Súng phun trên nóc PL8/32 cung cấp tầm phun nước 60m và tầm phun bọt 48m, giúp đội ngũ chữa cháy có phạm vi tiếp cận cần thiết để tấn công đám cháy an toàn từ khoảng cách xa.
❹ Chiều dài cơ sở 4500 mm kết hợp với lốp trước 385/65R22.5 và lốp sau 315/80R22.5 đảm bảo độ ổn định trên địa hình gồ ghề và công trường bùn lầy.
❺ Trang bị tiêu chuẩn bao gồm vòi chữa cháy, ống hút, khớp nối, súng phun bọt và bộ dụng cụ—mọi thứ cần thiết để chữa cháy loại B ngay khi xuất xưởng.
»Ⅱ.Thông số sản phẩm:
| Xe cứu hỏa bọt chữa cháy ISUZU 4X4 Philippines | |||
| Thông tin chung | Dung tích làm việc | 3000L nước + 500L bọt | |
| Khung gầm xe tải | ISUZU GIGA FVR 4x4, hai hàng ghế | ||
| Công suất động cơ | 300 HP/ ISUZU 6HK1-TCG60 | ||
| Bơm chữa cháy | CB10/40-XZ | ||
| Vòi phun chữa cháy | PL8/32 | ||
| Bộ trộn tỷ lệ bọt | PH64-RS | ||
| Tốc độ tối đa | 105 km/h | ||

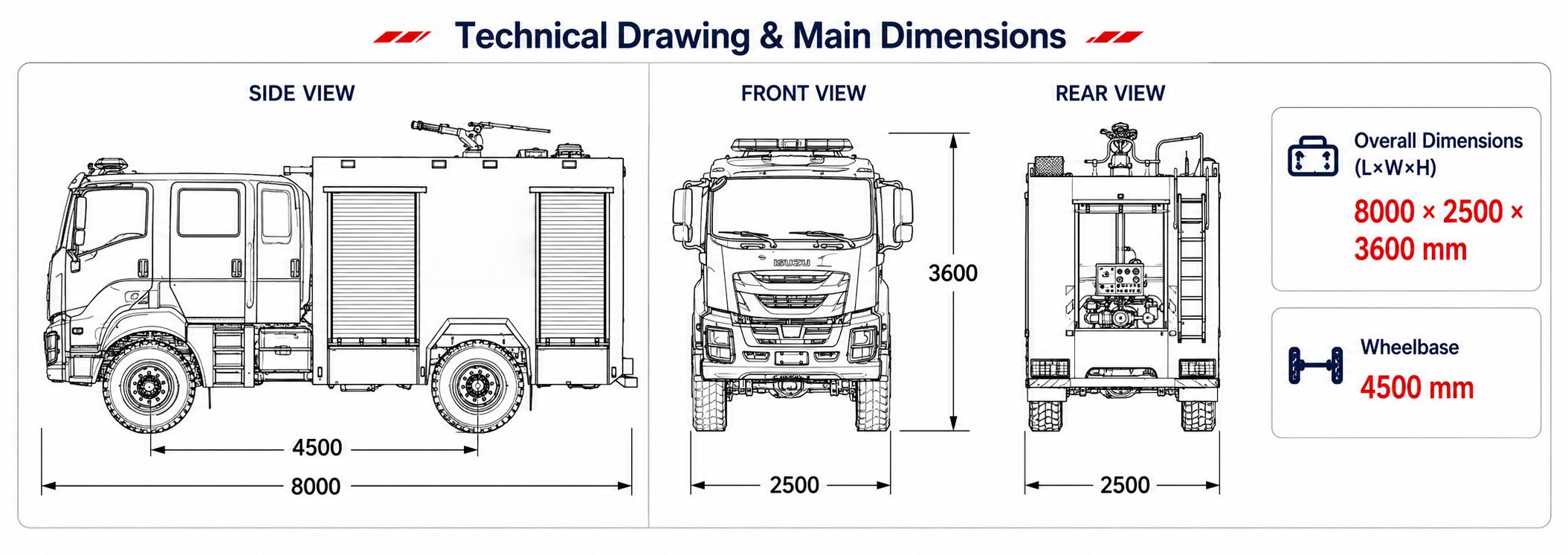

| Kích thước tổng thể D*R*C | 8000*2500*3600 mm | ||
| Tổng trọng lượng xe | 9900 kg | ||
| Trọng lượng không tải | 5850 kg | ||
| Động cơ | Model động cơ | 6HK1-TCG60 | |
| Loại nhiên liệu | Dầu diesel | ||
| Công suất | 300 HP(221KW) | ||
| Tiêu chuẩn khí thải | Euro 5 | ||
| Dung tích xi lanh | 7790 ml | ||
| Loại động cơ | Động cơ diesel 6 xi lanh thẳng hàng, làm mát bằng nước, tăng áp, làm mát trung gian | ||
| Khung gầm | Loại dẫn động | 4x4 | |
| Chiều dài cơ sở | 4500 mm | ||
| Lốp xe | Trước 385/65R22.5, sau 315/80R22.5, 6+1 bánh xe | ||
| Số lượng lốp | 6 lốp và 1 lốp dự phòng | ||
| Bơm chữa cháy | Model | CB10/40-XZ | |
| Lưu lượng | 40L/s | ||
| Áp suất | 1MPa | ||
| Áp suất làm việc tối đa | 1.251MPa | ||
| Áp suất đầu vào cho phép tối đa | 0.4MPa | ||
| Chiều cao hút tối đa | 7m | ||
| Tốc độ định mức | 3135±50r/min | ||
| Tỷ số tốc độ | 1:1.4 | ||
| Thời gian dẫn nước | ≤50s | ||
| Vòi phun chữa cháy | Model | PL8/32 | |
| Lưu lượng | 32L/s | ||
| Áp suất làm việc định mức | 0.8MPa | ||
| Áp suất làm việc tối đa | 1.2MPa | ||
| Tầm phun | Nước | ≥60m | |
| Bọt | ≥48m | ||
| Góc quay theo phương đứng | - 35~+70° | ||
| Góc quay ngang | 0~360° | ||
| Bộ trộn tỷ lệ bọt | Model | PH64-RS | |
| Tỷ lệ trộn | 6% | ||
| Phạm vi áp suất làm việc | 0.6~1.4MPa | ||
| Phạm vi lưu lượng | 16~64L/s | ||
| Các loại chất lỏng tạo bọt phù hợp | Loại B | ||
| Cấu hình tiêu chuẩn | Tất cả phụ kiện tiêu chuẩn: Vòi chữa cháy, bộ lọc, khớp nối, cờ lê, súng phun nước/bọt, bộ dụng cụ cơ bản, sách hướng dẫn tiếng Anh…… | ||


1. Khung gầm & Hệ truyền động
♦ Khung gầm: ISUZU GIGA FVR 4×4, chiều dài cơ sở 4500 mm, ổn định khi chạy địa hình gồ ghề và địa hình ngoài đường
♦ Động cơ: Diesel 6HK1-TCG60, 300 HP (221 kW), mô-men xoắn mạnh cho phản hồi nhanh và vận hành bơm kéo dài
♦Hộp số: Số sàn 9 cấp, lựa chọn số chính xác cho các điều kiện đường khác nhau

2. Hệ thống chữa cháy
♦ Bồn chứa: 3000L nước + 500L bọt (tổng 3500L), thép carbon, vách ngăn chống dao động để ổn định trên địa hình gồ ghề
♦ Bơm: CB10/40-XZ, 40 L/s tại 1.0 MPa, dẫn động PTO, chiều cao hút 7m, thời gian mồi ≤50 giây

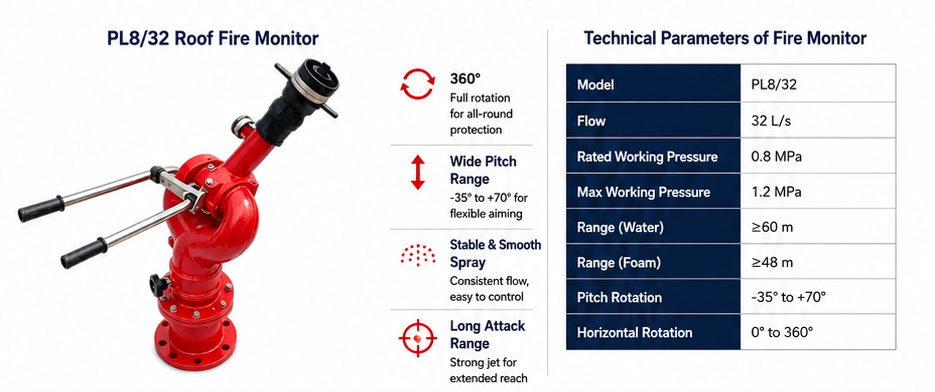

♦ Vòi phun: PL8/32, lưu lượng 32 L/s, nước ≥60m, bọt ≥48m, xoay ngang 360°, góc nâng từ -35° đến +70°
♦ Bộ trộn bọt: PH64-RS, tỷ lệ cố định 6%, phạm vi lưu lượng 16-64 L/s, dùng cho đám cháy chất lỏng Loại B

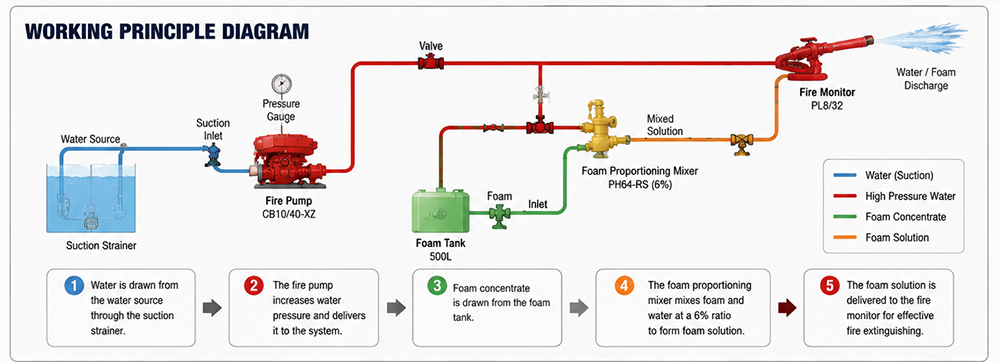

»Ⅳ .Nguyên lý hoạt động của xe chữa cháy bọt :
• Cửa hút
Cổng hút đường kính lớn DN125 với khả năng mồi nhanh và lưu lượng cao, hút nước từ các nguồn tự nhiên như ao hoặc sông khi không có trụ nước chữa cháy.
• Kết nối nạp
Đầu vào nước bên ngoài DN65 dùng để kết nối với trụ nước chữa cháy hoặc bơm phụ trợ, nhanh chóng bổ sung nước vào bồn trong các tình huống cấp nước đô thị hoặc cấp nước thành phố.
• Cổng xả
Các đầu ra DN65 và DN80 ở cả hai bên hỗ trợ kết nối ống đồng thời, đáp ứng các nhu cầu khác nhau về áp suất và lưu lượng để cấp nước nhanh hơn.
• Mạch bọt
Hệ thống bọt vòng kín độc lập tự xử lý quá trình hút, trộn và xả có áp suất. Chuyển đổi tức thì giữa nước và bọt trong khi duy trì tỷ lệ trộn ổn định 6% để chữa cháy dầu.

» Ⅴ.Hệ thống bơm chữa cháy :

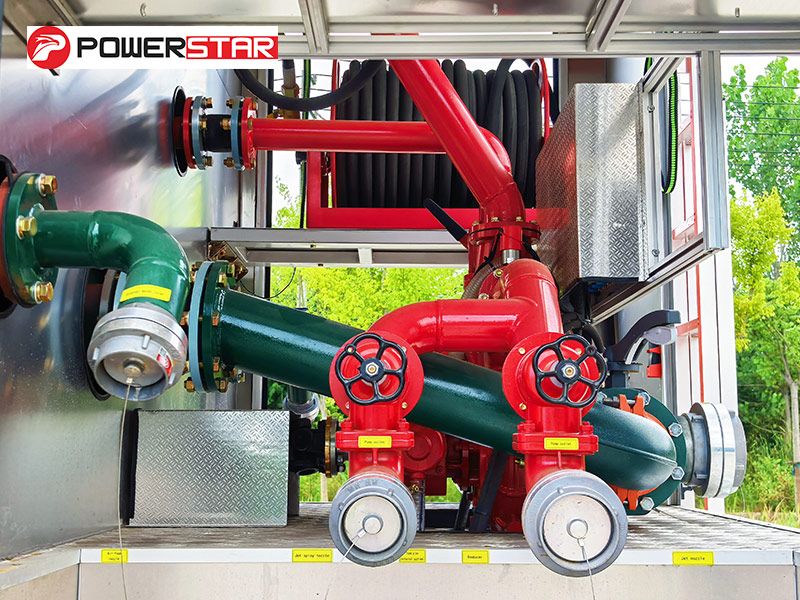

Bơm chữa cháy:

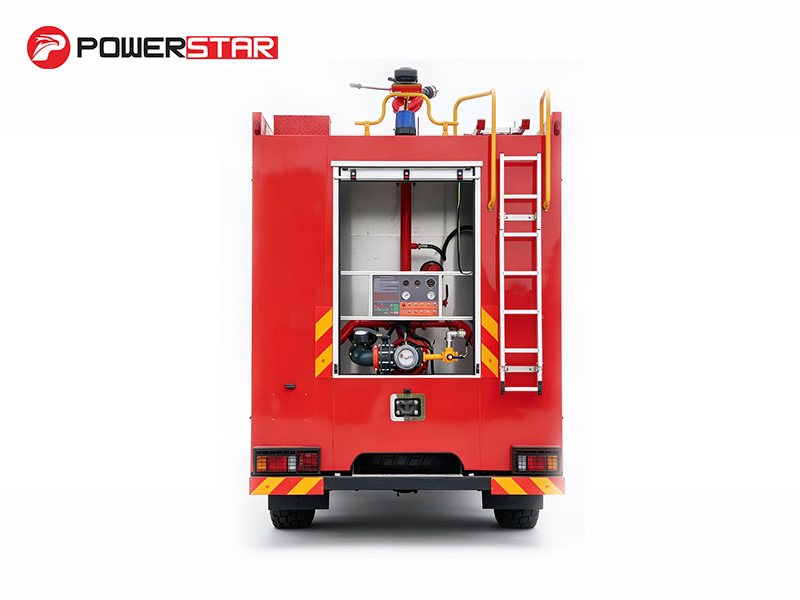

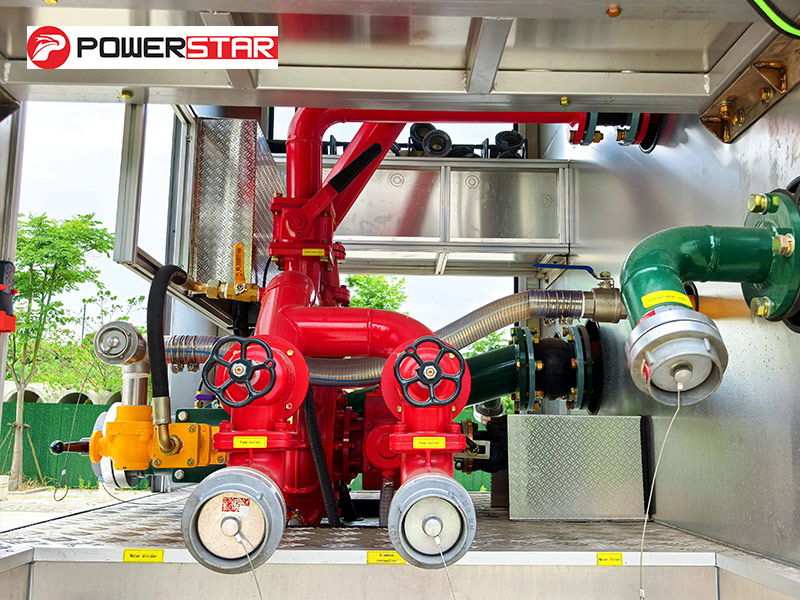

Một bơm chữa cháy CB10/40 với lưu lượng định mức 40 L/s tại 1.0 MPa được lắp đặt trong khoang bơm phía sau. Bơm này được thiết kế để hoạt động đáng tin cậy, cung cấp áp suất nước ổn định nhằm đảm bảo vòi chữa cháy và súng phun có thể phun nước hoặc bọt hiệu quả trên khoảng cách xa để dập lửa.
|
Mẫu bơm chữa cháy |
Lưu lượng |
Áp suất |
Áp suất làm việc tối đa |
Áp suất đầu vào cho phép tối đa |
|
CB10/40 |
40 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

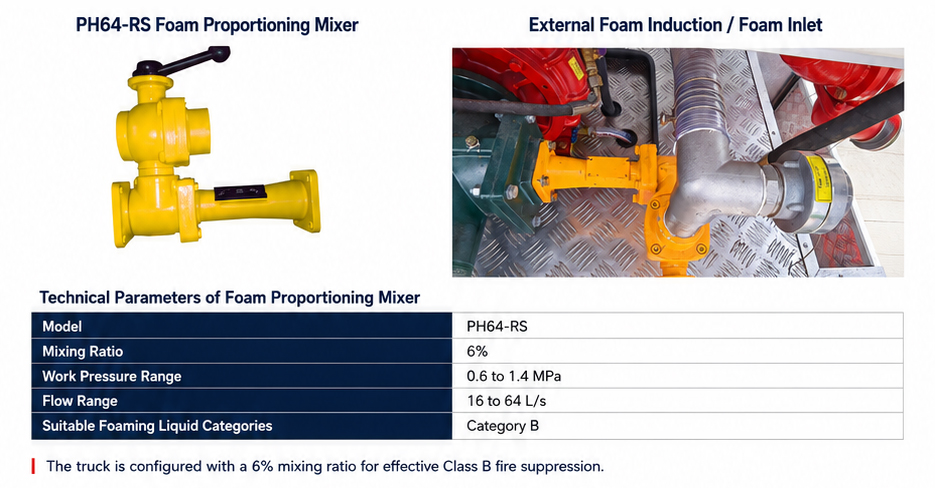

Thiết bị định lượng bọt dạng vòng bơm vào PH64, tỷ lệ trộn có thể điều chỉnh từ 3% đến 6%, lưu lượng trộn tối đa 64 L/s. Tự động trộn chất tạo bọt với nước để dập cháy hiệu quả đối với đám cháy loại B. Vận hành đơn giản, không cần nguồn điện bên ngoài.

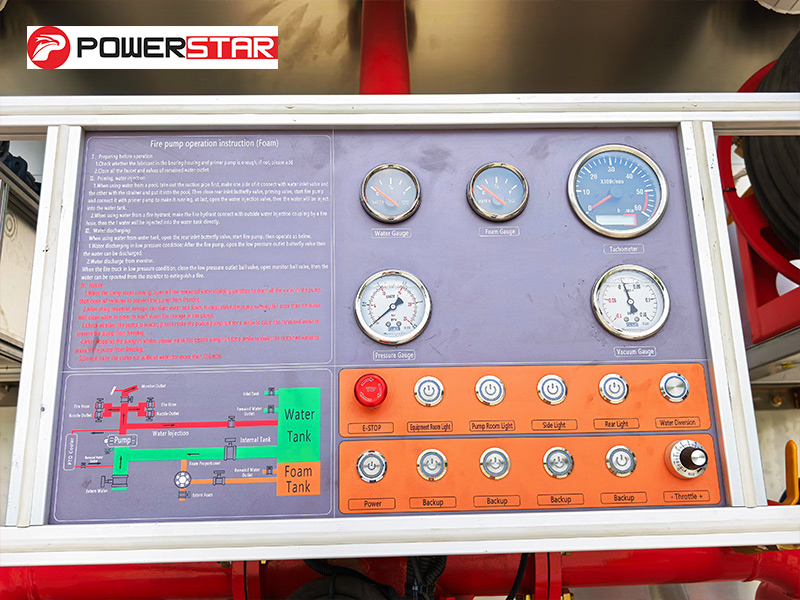

Bao gồm hướng dẫn vận hành, sơ đồ đường ống bồn chứa, đồng hồ áp suất, đồng hồ mức nước, đồng hồ mức bọt, nút dừng khẩn cấp, điều khiển PTO, công tắc nguồn chính, bộ điều khiển bơm, bộ điều khiển súng phun và đèn chiếu sáng khoang. Tất cả các bộ điều khiển đều được đánh dấu rõ ràng để vận hành dễ dàng.

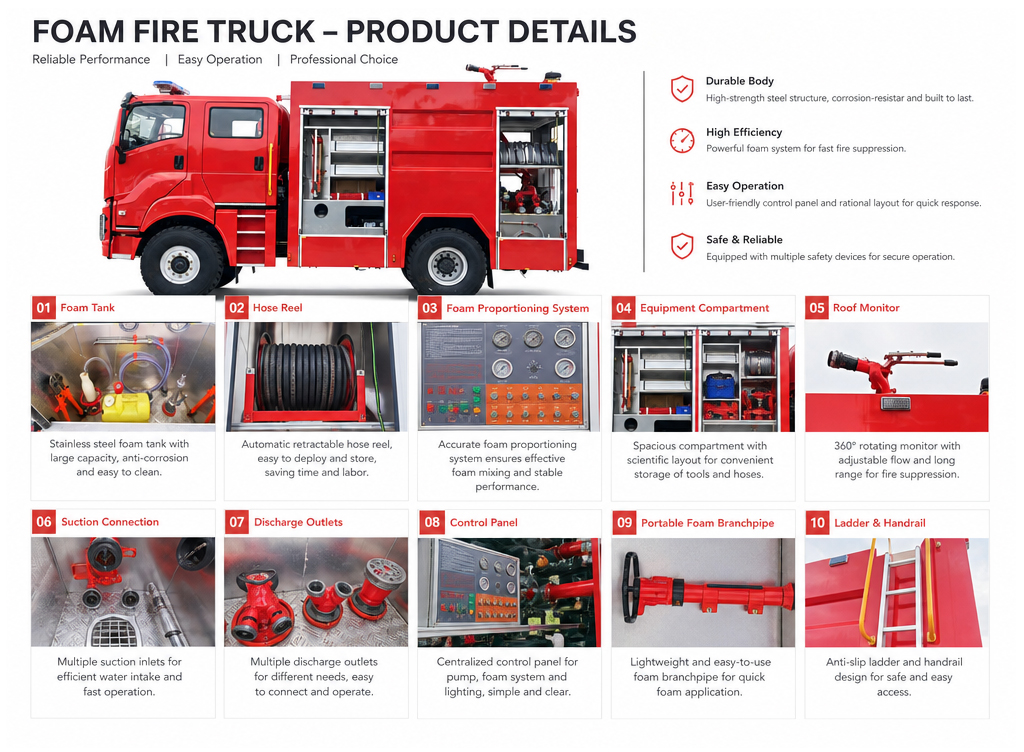

» Ⅵ.Thiết bị chữa cháy :

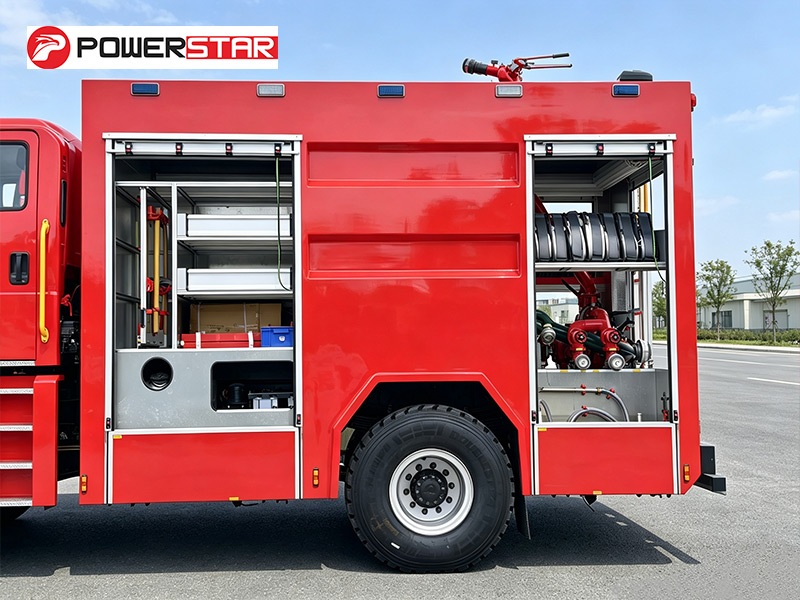

• Khoang thiết bị

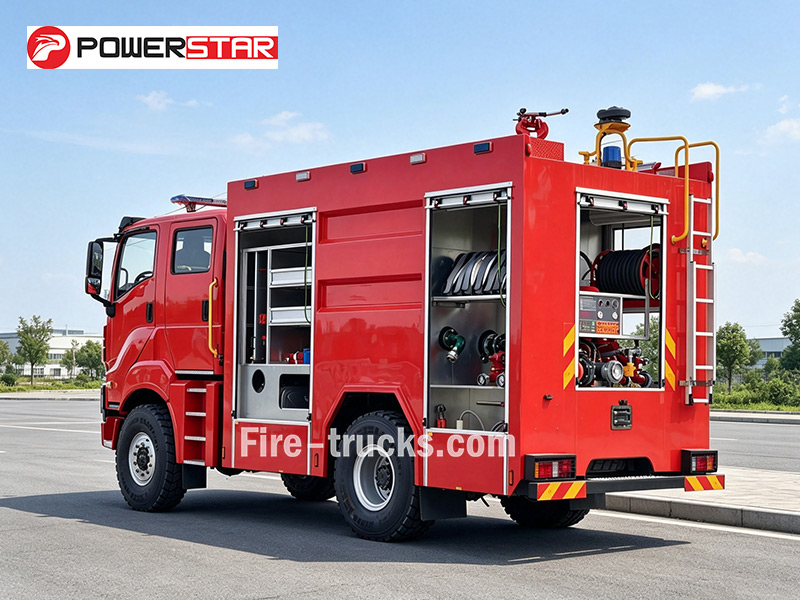

Nằm ở hai bên xe, các khoang này được trang bị giá đỡ thiết bị và khay chứa đồ. Giá đỡ giúp sắp xếp gọn gàng vòi chữa cháy, ống hút và súng phun bọt. Các khay chứa giúp tiếp cận nhanh các dụng cụ như cờ lê, rìu và xà beng, nâng cao hiệu quả cứu hộ.

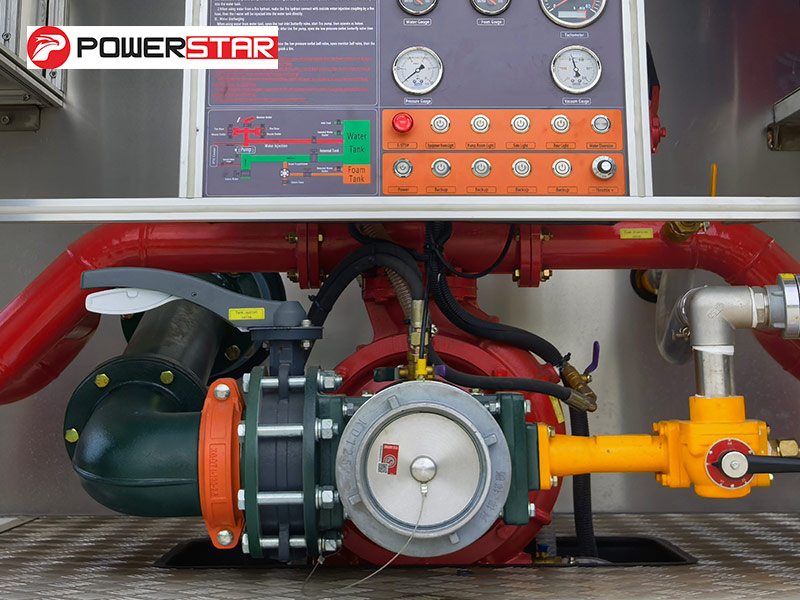

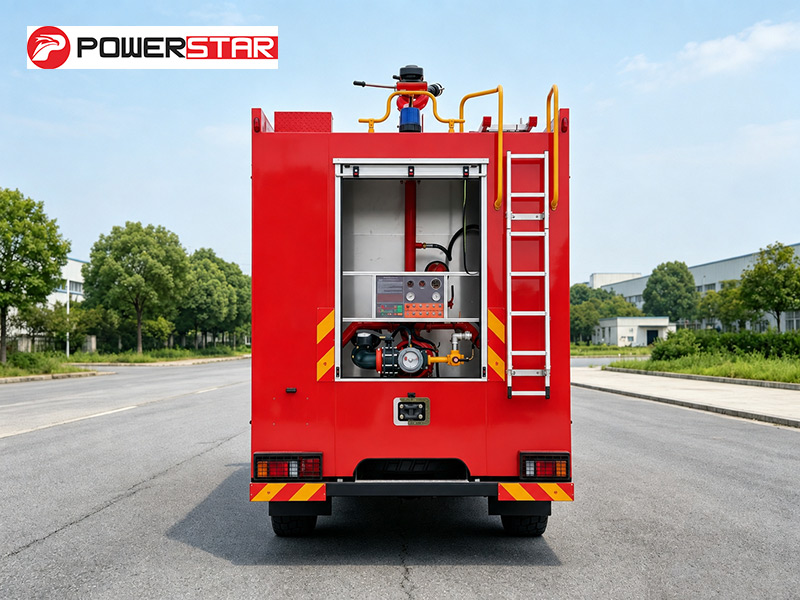

•Phòng bơm: Được trang bị bơm chữa cháy CB10/40, bảng điều khiển, đồng hồ áp suất, đồng hồ chân không và hệ thống chiếu sáng. Phụ kiện bao gồm vòi chữa cháy, ống hút, bộ thu, lưới lọc, đầu phun chữa cháy, súng phun bọt, cờ lê ống hút và đầu giảm.

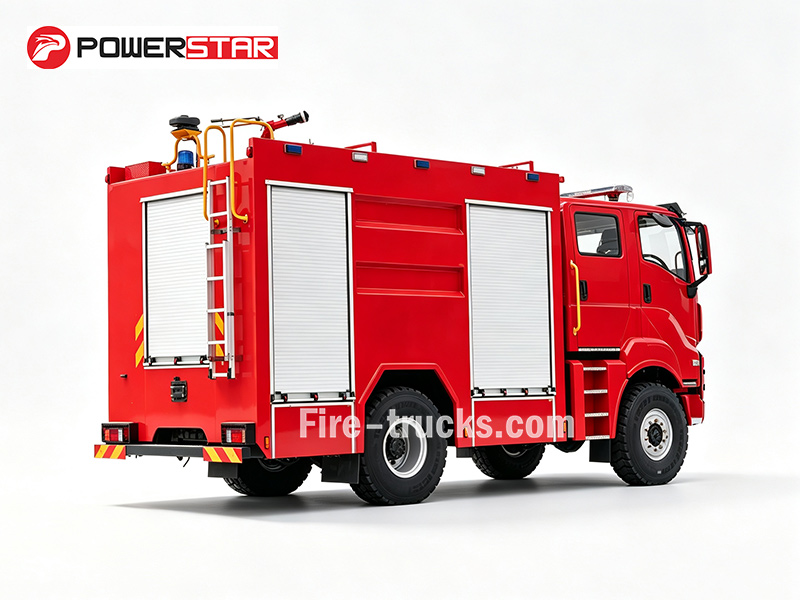

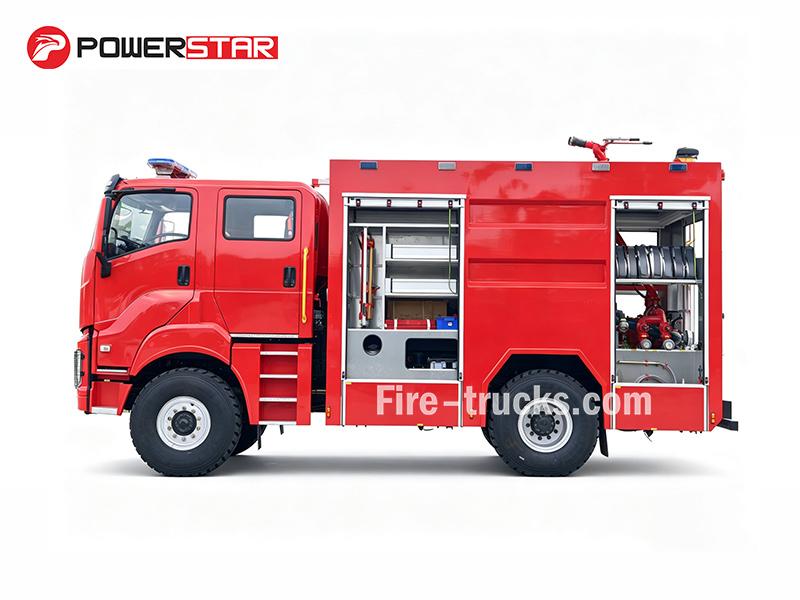

Xe chữa cháy bọt ISUZU GIGA FVR 4×4 này được trang bị bơm CB10/40-XZ lắp phía sau và súng phun PL8/32 trên nóc cabin. Tổng dung tích chất lỏng đạt 3.500 lít—3.000L nước và 500L bọt. Xe sử dụng khung gầm 4×4 chắc chắn và được dẫn động bởi động cơ 6HK1-TCG60 công suất 300 HP. Trang bị tiêu chuẩn bao gồm vòi chữa cháy, đường ống hút, phụ kiện nối, súng phun bọt và bộ dụng cụ đầy đủ. Thông số kỹ thuật chi tiết có thể xem bên dưới:

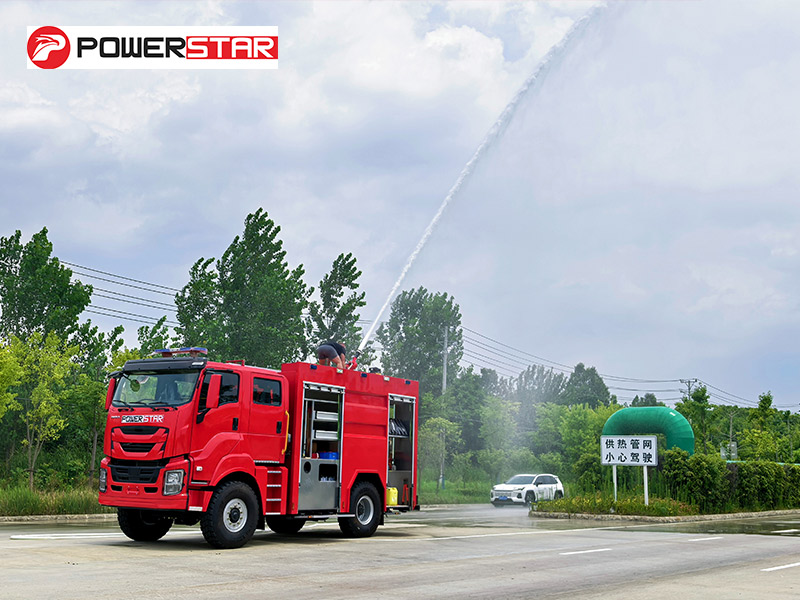

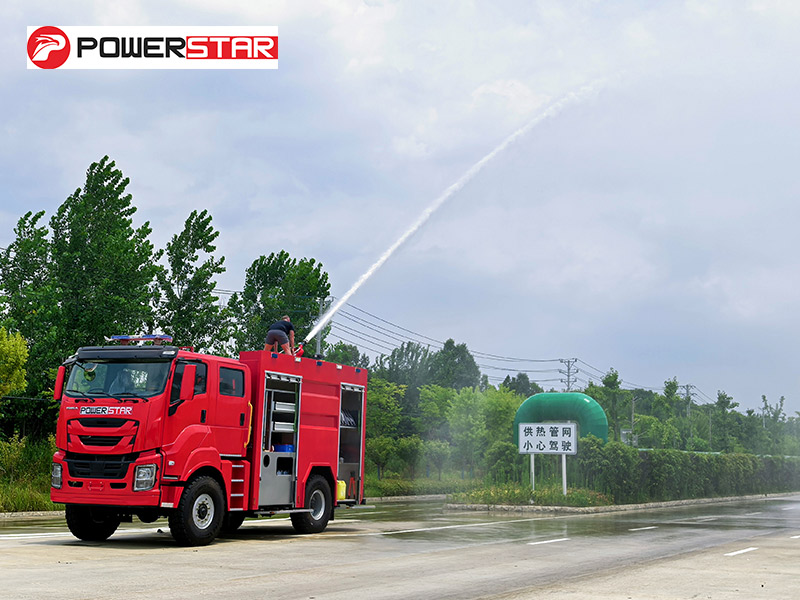

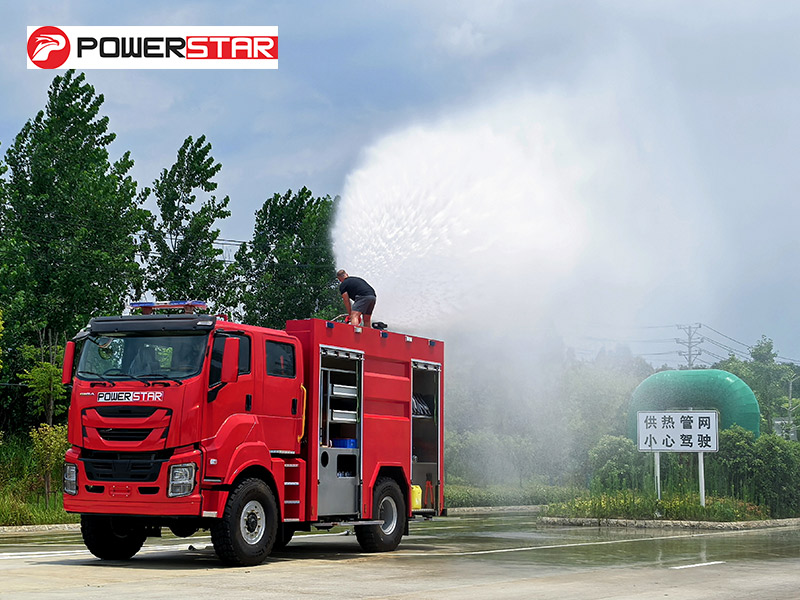

» Ⅶ.Kiểm tra hiệu suất súng phun chữa cháy :

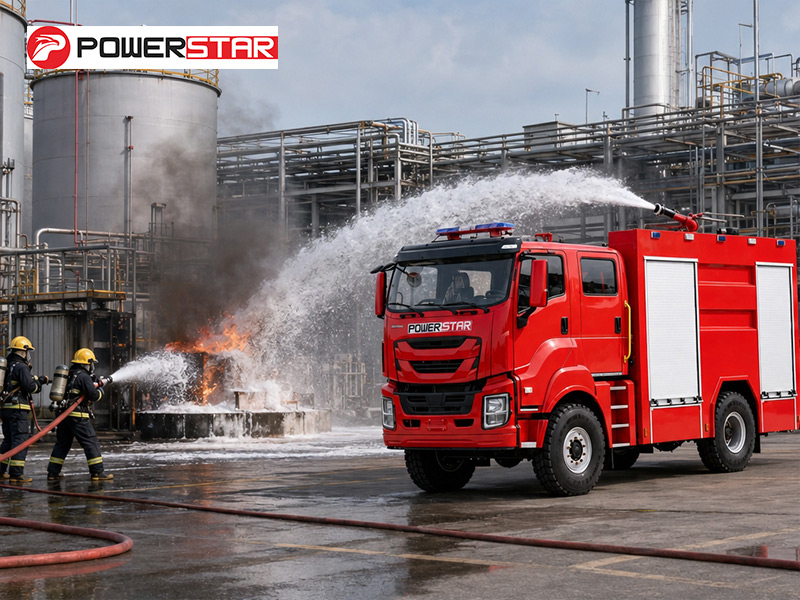

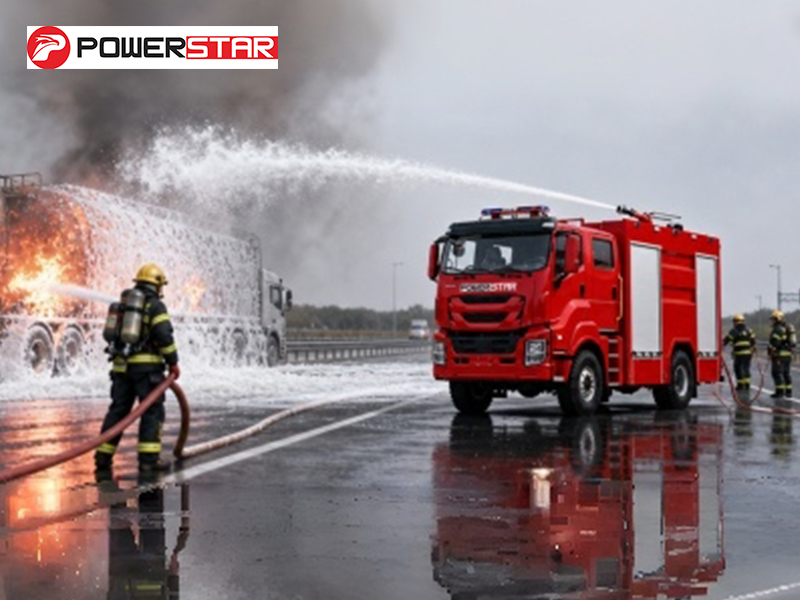

» Ⅷ.Các tình huống ứng dụng :
