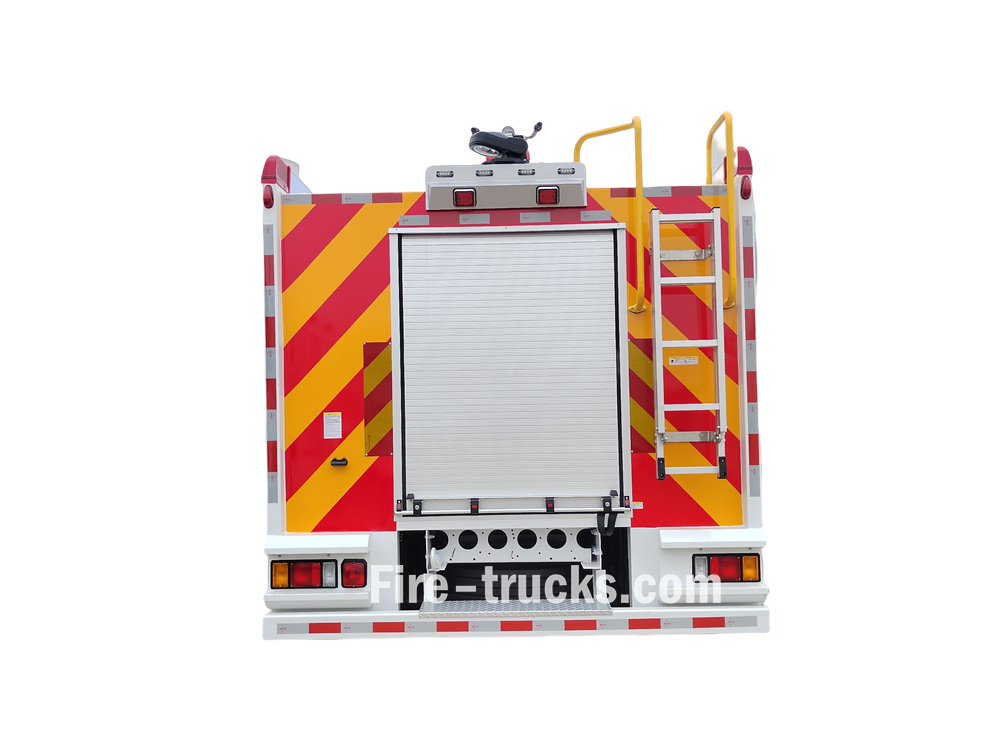

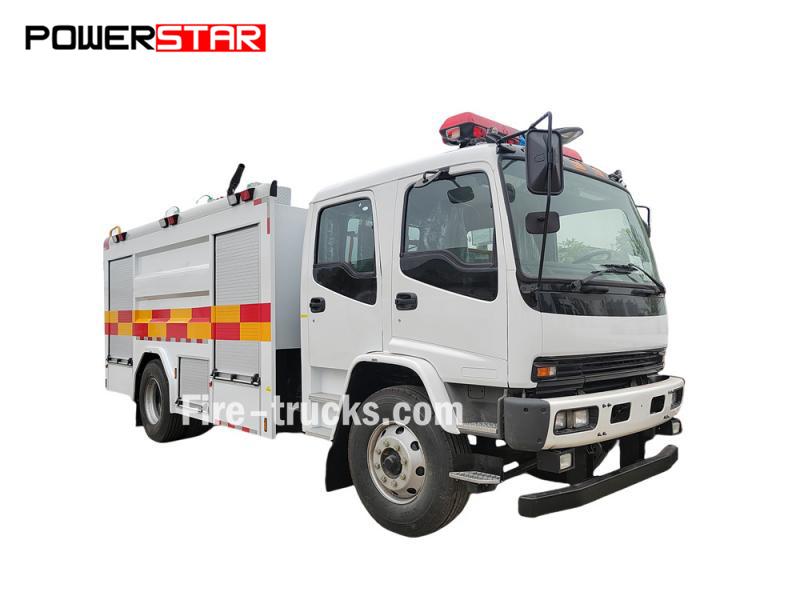

Xe chữa cháy bọt Isuzu FVR của Ả Rập Xê Út

Xe cứu hỏa tạo bọt Isuzu FVR 6 mét khối sử dụng khung gầm Isuzu FVR với chiều dài cơ sở 4500mm. Xe được trang bị động cơ Isuzu 6HK1-TCL, hộp số tự động 8 cấp, bồn chứa nước bằng thép carbon 5 tấn (được xử lý chống ăn mòn), bồn chứa bọt bằng thép không gỉ 304 1 tấn, bơm chữa cháy áp suất thấp Shanghai Xiongzhen CB10/40 (đặt trong phòng bơm phía sau), vòi phun chữa cháy Chengdu West PL32 và cuộn vòi chữa cháy áp suất trung bình 30 mét trong phòng bơm.

Khung gầm xe tải:
ISUZU FVR , 4x2
Khả năng làm việc:
4000L water +1000L foam
Công suất động cơ:
240 HP/ 6HK1-TCL
Bơm chữa cháy:
China CB10/40-XZ
Lưu lượng bơm:
40L/s
Áp suất công việc:
1.0 Mpa
Vòi phun chữa cháy:
China PL8/32
Giám sát dòng chảy:
32 L/s
Phạm vi giám sát:
Water≥60 m,Foam≥48m

Danh mục sản phẩm

Tự thiết kế xe cứu hỏa của bạn ngay bây giờ

Chúng tôi hướng đến việc cung cấp xe cứu hỏa chất lượng siêu việt cho khách hàng toàn cầu. Đối tác đáng tin cậy và tốt nhất của bạn mãi mãi.

Liên hệ với chúng tôi

Sản phẩm mới

♦ Xe cứu hỏa phun bọt Isuzu FVR của Ả Rập Xê Út ♦

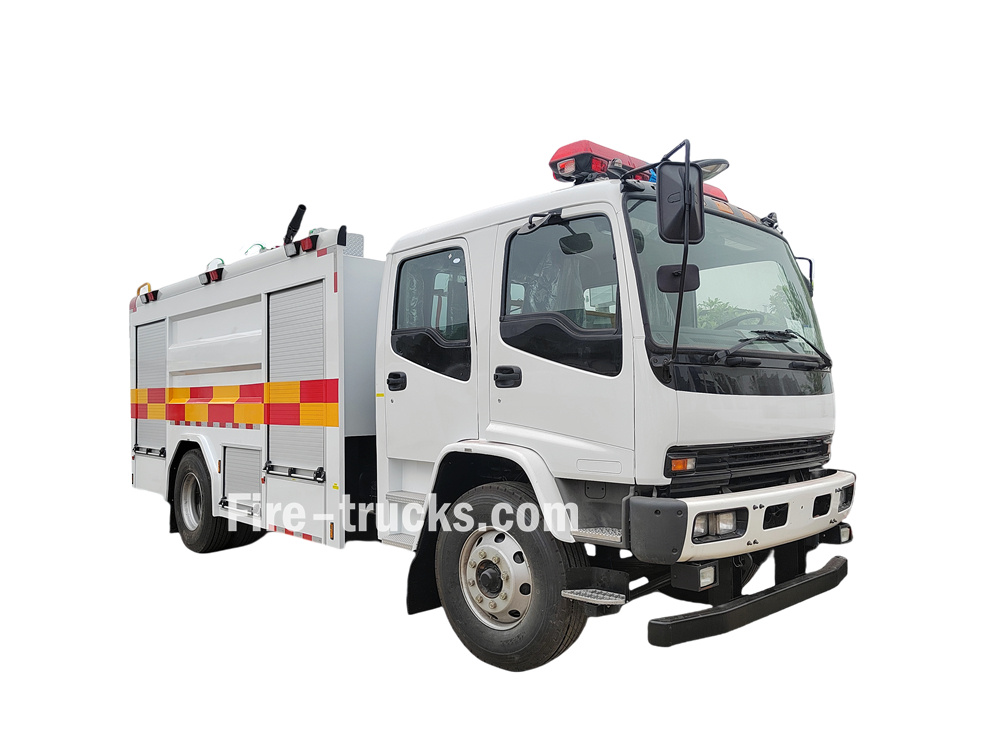

Saudi araba Isuzu FVR foam fire tender vehicle

Năng lực làm việc

Mô hình động cơ

Chiều dài cơ sở

Cấu trúc thượng tầng

5000 lít nước + 1000 lít bọt

6HK1/ 240HP

4500 mm

★Bồn chứa nước bằng thép carbon

★Bình tạo bọt Thép không gỉ, SS 304

★ Máy bơm chữa cháy CB10/40-XZ nổi tiếng của Trung Quốc

★ Máy phun chữa cháy PL8/32 nổi tiếng của Trung Quốc

★ Năm 2025, hoàn toàn mới.

» Ⅰ. Các tính năng chính:

★ Động cơ Isuzu 240 mã lực mạnh mẽ, chạy 100.000 km không gặp sự cố.

★ Cabin Isuzu FVR GIGA, thiết kế theo phong cách Châu Âu

★ Máy bơm chữa cháy CB10/40 nổi tiếng của Trung Quốc, siêu đáng tin cậy.

★ Dung tích bình chứa có thể được tùy chỉnh

» II. Thông số sản phẩm:

Xe cứu hỏa phun bọt ISUZU GIGA 6000L
Tổng quan	Năng lực làm việc	Bồn chứa nước 5000L, bồn chứa bọt chữa cháy 1000L
	Khung gầm xe tải	Isuzu FVR GIGA
	Công suất động cơ	240 mã lực / Isuzu 6HK1-TCL
	Máy bơm chữa cháy	CB10/40-XZ
Khung gầm	Loại ổ đĩa	4X2
	Quá trình lây truyền	Hộp số sàn 8 cấp FAST
	Chiều dài cơ sở	4500mm
	Lốp xe	Lốp 295/80R22.5 18PR, 6+1 bánh
Máy bơm chữa cháy	Người mẫu	CB10/40-XZ
	Áp lực	1MPa
	Áp suất làm việc tối đa	1,144 MPa
	Áp suất đầu vào tối đa cho phép	0,4 MPa
	Tuôn ra	40 lít/giây
	Chiều cao hút tối đa	7 phút
	Tốc độ định mức	3135 ± 50 vòng/phút
	Thời gian chuyển hướng dòng nước	≤ 35 giây
Máy trộn định lượng nước tạo bọt	Người mẫu	PH64-RS
	Tỷ lệ pha trộn	6%
	Phạm vi áp suất làm việc	0,6 ～ 1,4 MPa
	Phạm vi lưu lượng	16 ～ 64 lít/giây
	Các loại chất lỏng tạo bọt phù hợp	Loại B
giám sát hỏa hoạn	Người mẫu	PL8/32
	Chảy	32 lít/giây
	Áp suất làm việc định mức	0,8 MPa
	Áp suất làm việc tối đa	1,0 MPa
	Phạm vi	Nước	≥ 6 0 phút
		Bọt	≥ 48 phút
	Xoay góc	- 45 ～ +70°
	Xoay ngang	0 ～ 360°
Cấu hình tiêu chuẩn	Tất cả phụ kiện tiêu chuẩn: Vòi chữa cháy, bộ lọc, khớp nối, cờ lê, súng phun nước/bọt, bộ dụng cụ cơ bản, sách hướng dẫn sử dụng tiếng Anh…

---- - Vật liệu tàu chở dầu : Thép cacbon, thép không gỉ, hợp kim nhôm, vật liệu PP

----- Máy bơm chữa cháy : Dựa trên thân tàu chở dầu và khoảng cách phun, tùy chọn kiểu Mỹ. Darley thương hiệu

----- Không bắt buộc: Ống dẫn, cuộn vòi, thang nhôm, kiểu ghép nối (kiểu Trung Quốc, Châu Âu, Mỹ)

Khung gầm:

Kiểu: Khung gầm Isuzu GIGA 4x2 hạng II dành cho xe cứu hỏa

Chiều dài cơ sở: 4500mm

Động cơ: Động cơ diesel tăng áp làm mát bằng khí nạp Isuzu 6HK1-TCL 240 mã lực Tiêu chuẩn khí thải Euro 5

Quá trình lây truyền: Hộp số sàn 9 cấp nhanh

Lốp xe: 295/80R22.5, 6+1

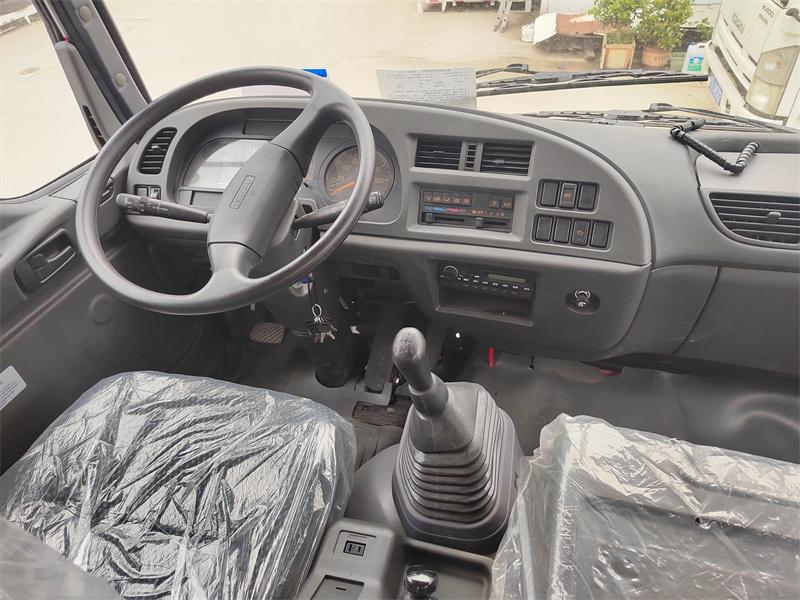

Cabin: Hai hàng ghế, 2+3 chỗ ngồi, có điều hòa, cổng USB, trợ lực lái

Tải trọng trục: Trục trước 6500kg, trục sau 11500kg.

» III. Hệ thống bơm chữa cháy:

Máy bơm chữa cháy: Máy bơm chữa cháy gắn trên xe áp suất thấp Shanghai Xiongzhen CB10/40

• Kiểu: Bơm ly tâm gắn trên xe áp suất thấp

• Lưu lượng/Áp suất định mức: 40 L/s @ 1,0 MPa

• Thời gian mồi: ≤ 35 giây

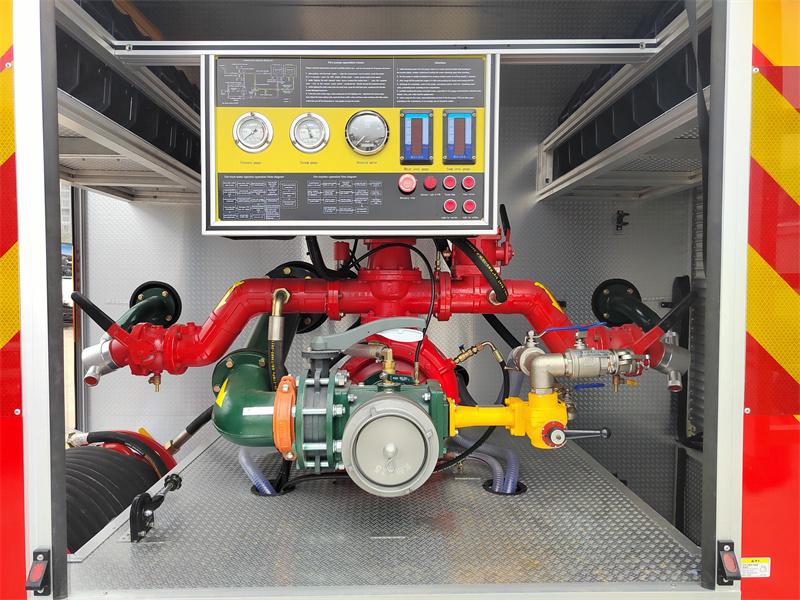

• Cấu hình phụ trợ: Được trang bị một cuộn vòi chữa cháy áp suất trung bình dài 30 mét trong nhà máy bơm để triển khai nhanh chóng và dập tắt các đám cháy ban đầu.

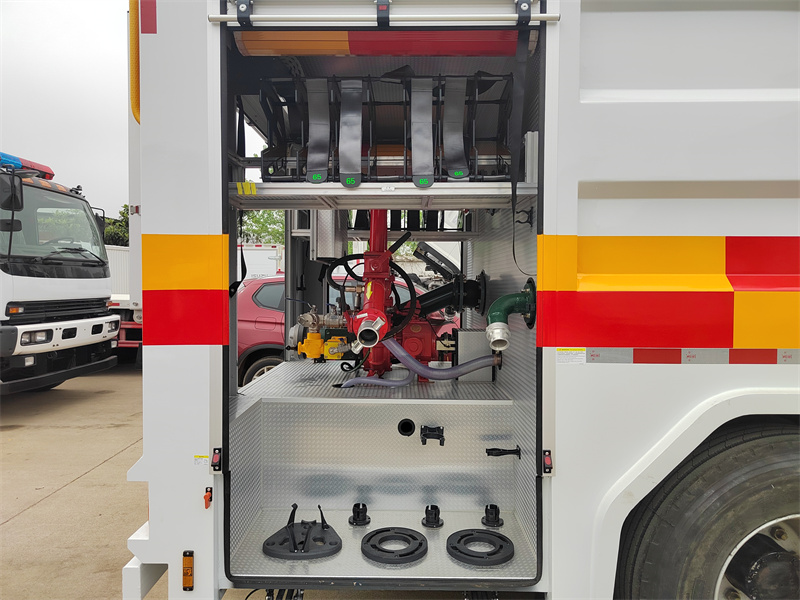

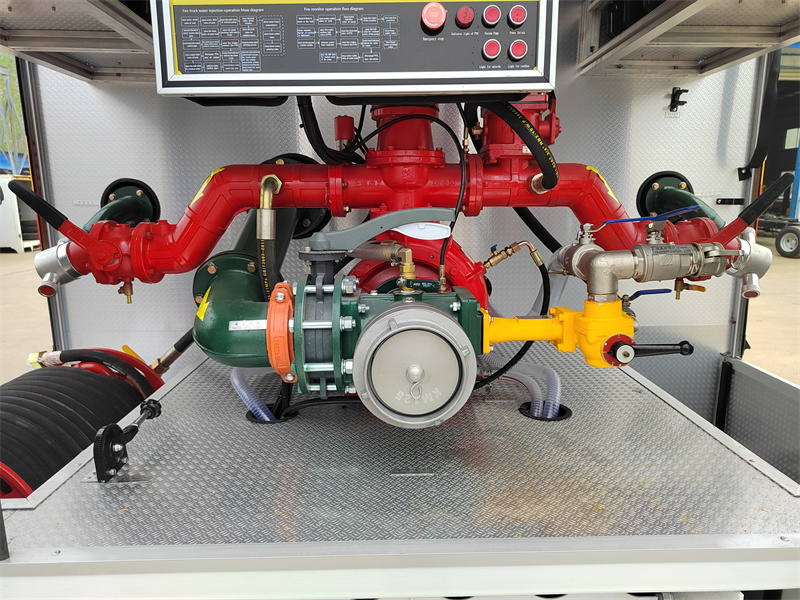

CB10/40-XZ fire pump

Máy bơm chữa cháy	Chảy	Áp lực	Áp suất làm việc tối đa	Áp suất đầu vào tối đa cho phép
CB10/40-XZ	40 lít/giây	1,0 MPa	1,144 MPa	0,4 MPa

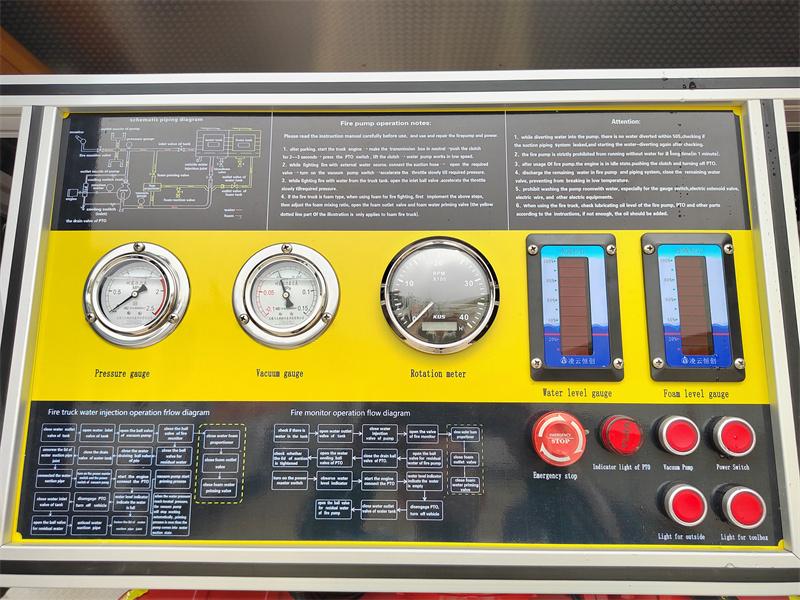

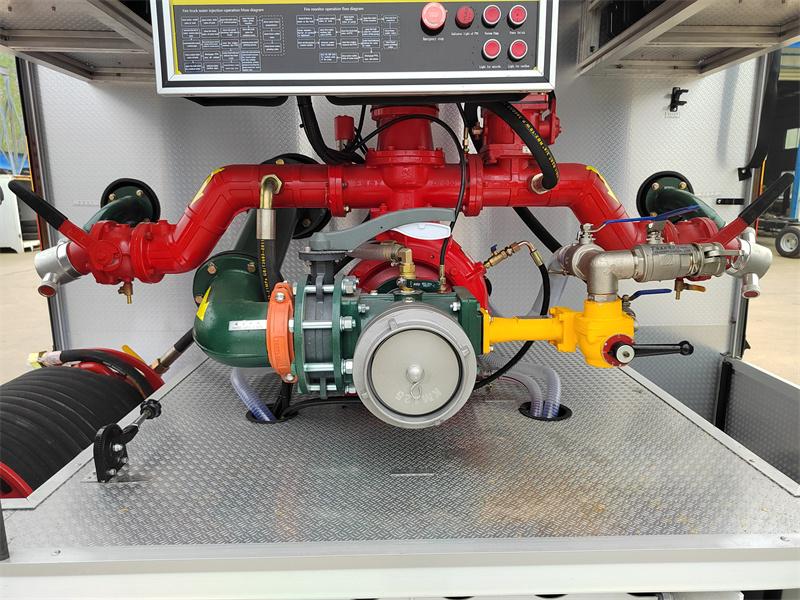

Bảng điều khiển: Sơ đồ Sơ đồ đường ống, hướng dẫn vận hành bơm chữa cháy, lưu ý, sơ đồ lưu lượng vận hành phun nước của xe chữa cháy, sơ đồ lưu lượng vận hành vòi phun chữa cháy, đồng hồ đo chân không, đồng hồ đo áp suất, đồng hồ đo tốc độ quay, đồng hồ đo mực nước, đồng hồ đo mực bọt chữa cháy, nút dừng khẩn cấp, PTO, đèn phòng thiết bị, đèn phòng bơm, v.v.

Control panel

» IV . Hệ thống giám sát hỏa hoạn:

Trạm quan trắc chữa cháy: Trạm quan trắc chữa cháy Chengdu West PL32

• Kiểu: Vòi phun chữa cháy điều khiển từ xa bằng điện/thủ công, có thể tháo rời.

• Lưu lượng định mức: 32 lít/giây

• Phạm vi: Nước ≥ 60 mét, Bọt ≥ 55 mét.

• Phương pháp kiểm soát: Có thể phun nước hoặc dung dịch tạo bọt; có thể sử dụng như súng phun nước bằng cách tháo xi lanh tạo bọt; cũng có chức năng phun tia và dòng chảy trực tiếp; góc tay cầm điều chỉnh được; có chức năng khóa ngang và nâng hạ;

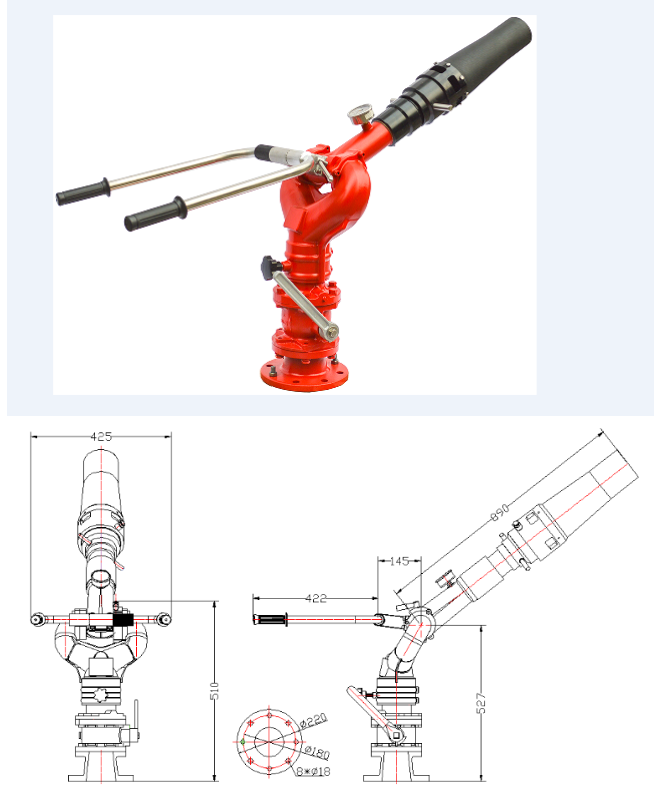

PL8/32 fire monitor

Mô hình thiết bị giám sát hỏa hoạn

Chảy

Phạm vi

Áp suất định mức

Xoay góc

Xoay ngang

Cân nặng

PL8/32

32 lít/giây

nước ≥60m,

bọt ≥48m

0,80 MPa

-45 ° ~+70 °

0～360 °

23kg

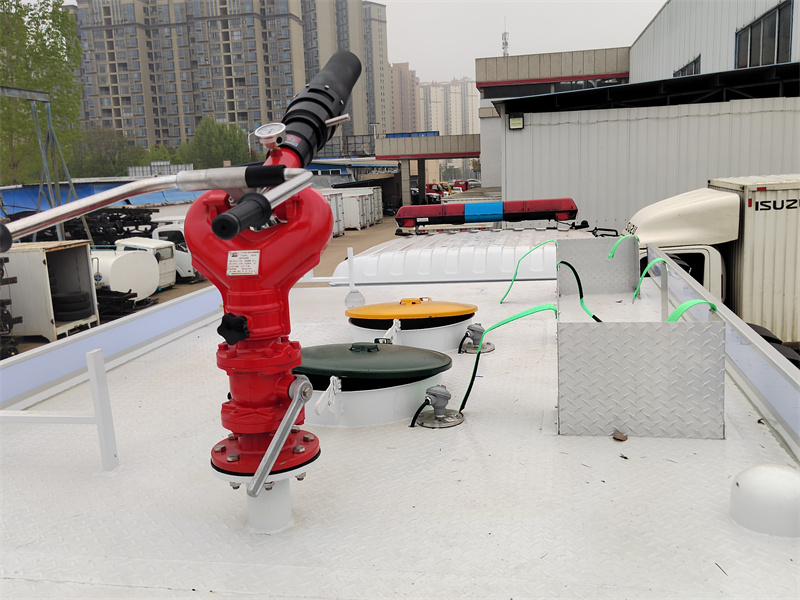

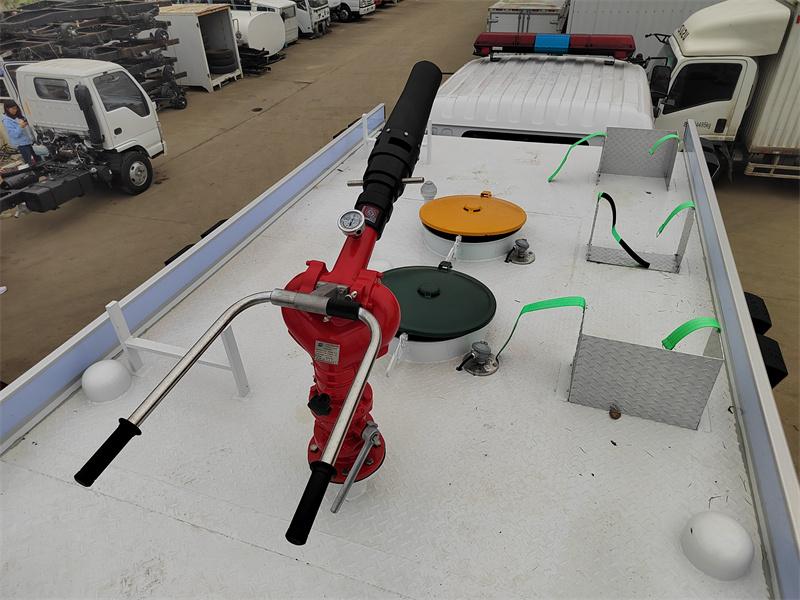

Đỉnh bể
Máy giám sát hỏa hoạn PL8/32

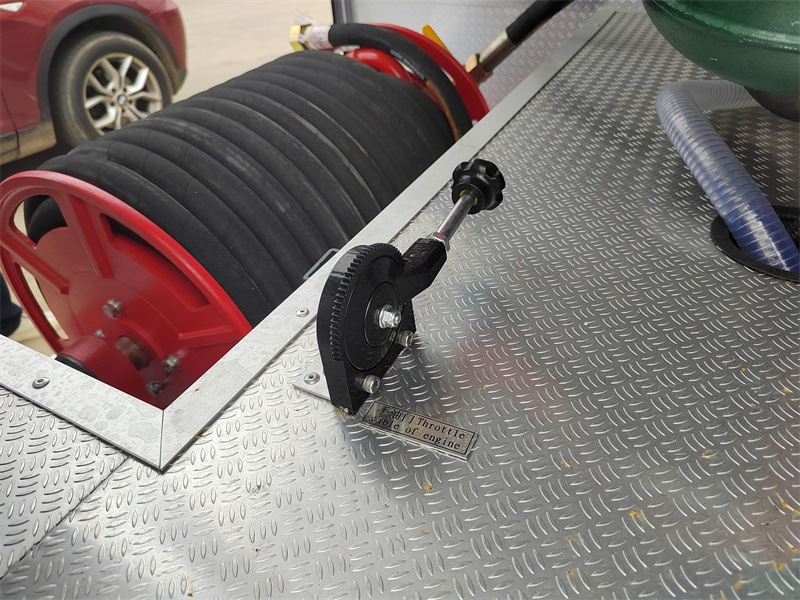

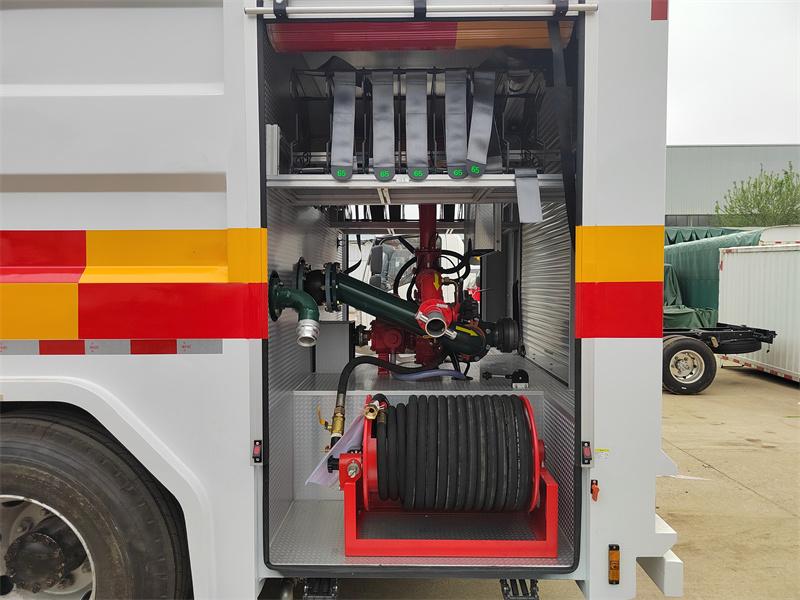

Cuộn ống

» Ⅴ . Thiết kế kỹ thuật:

Bộ phận Nghiên cứu và Phát triển của POWERSTAR chịu trách nhiệm thiết kế:

Có thể tùy chỉnh hoàn toàn ngoại hình, thiết kế dung tích bồn chứa nước + bọt, hộp đựng dụng cụ chữa cháy, cũng như kích thước toàn bộ xe. .

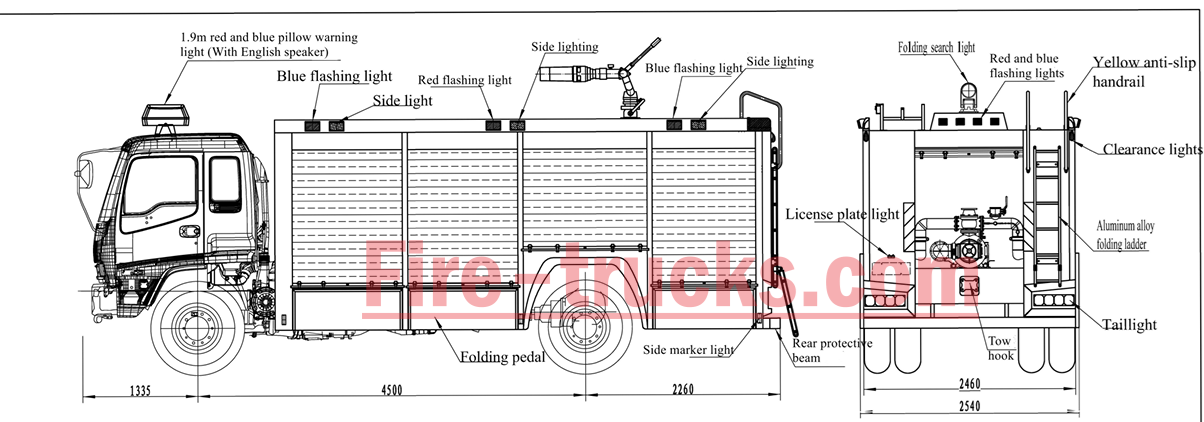

ISUZU GIGA 4x2 6000L foam water fire truck technical drawing

» IV Kiểm tra trước khi giao hàng:

Trước khi xuất xưởng xe cứu hỏa Isuzu GIGA 4X2 6000L, chúng tôi đã tiến hành kiểm tra toàn diện tại nhà máy, bao gồm thử nghiệm mưa, kiểm tra hiệu suất của bơm chữa cháy và vòi phun chữa cháy, cũng như kiểm tra cuối cùng về quy trình hàn, sơn và các khía cạnh khác.

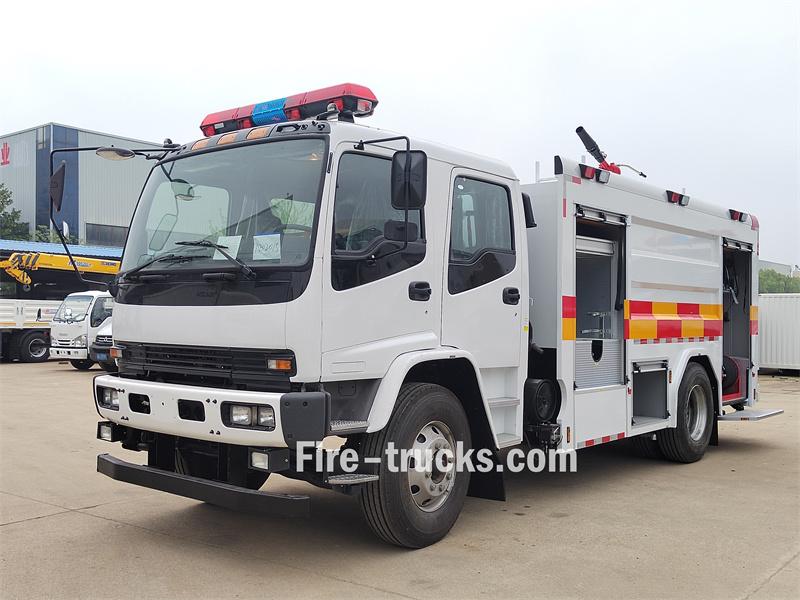

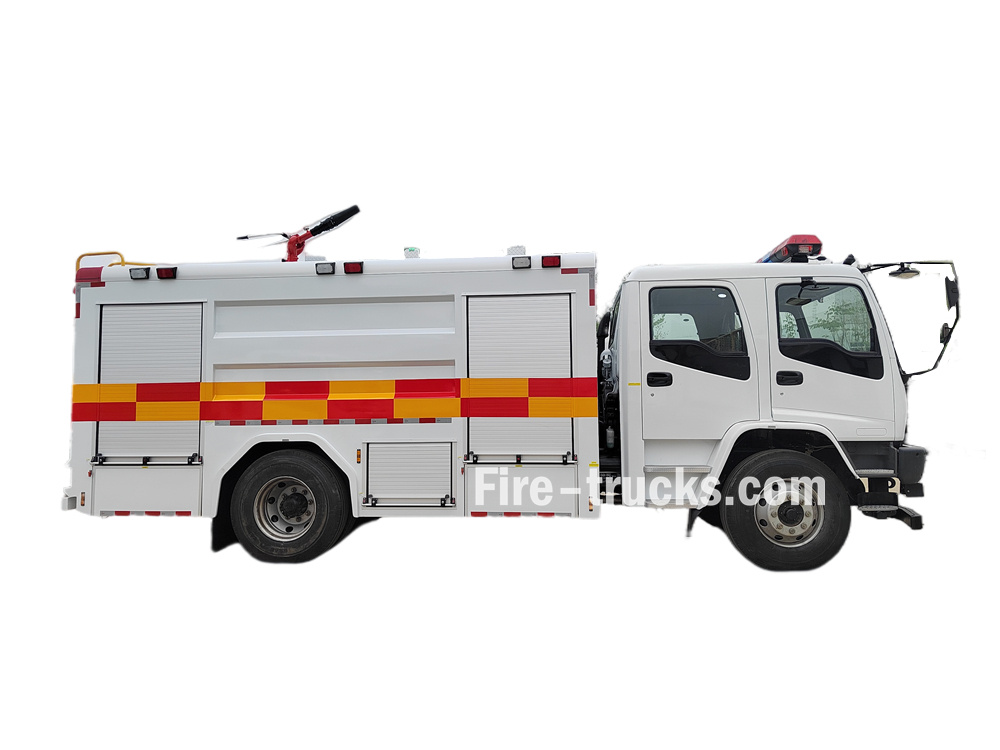

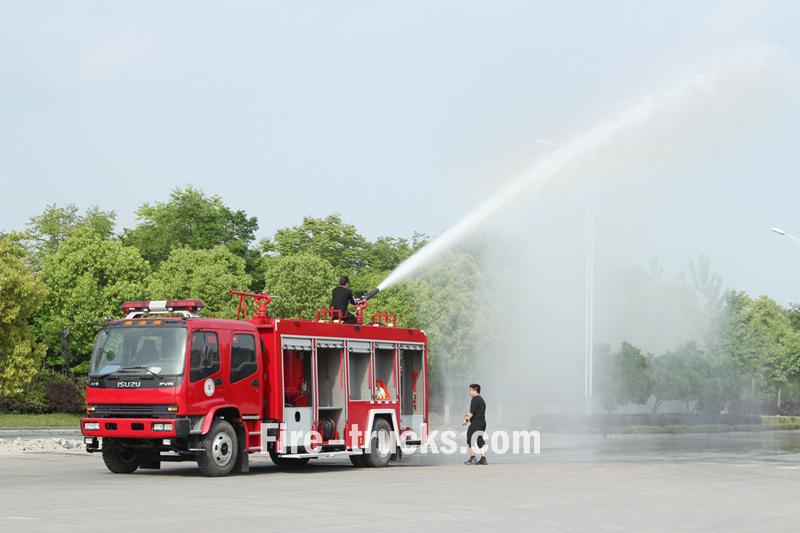

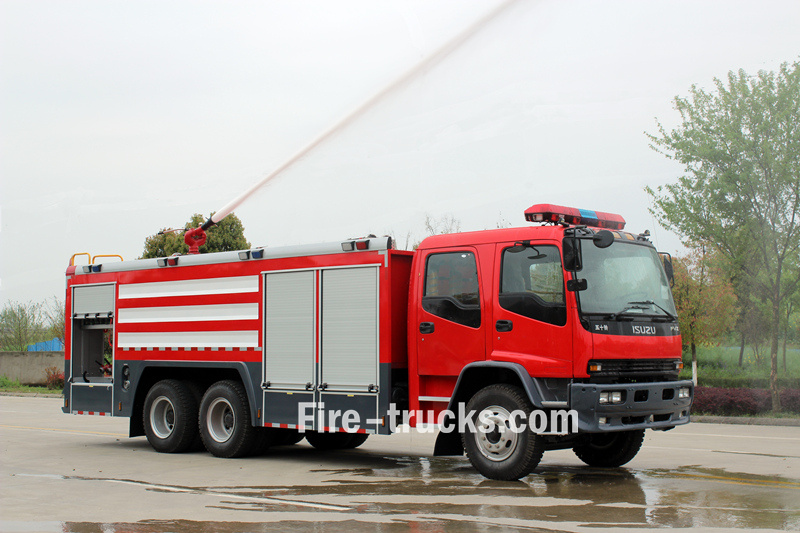

Isuzu GIGA 6000L foam fire fighting truck

» Ⅶ . Trang thiết bị xe:

• Hộp trang bị phía trước: Thiết kế không gian mở, kết nối với cabin lái, được trang bị giá đỡ thiết bị bằng hợp kim nhôm và sàn bằng tấm hợp kim nhôm chống trượt. Chứa rìu cứu hỏa, búa, xẻng, cuốc, cờ lê, xà beng, bình chữa cháy, v.v.

• Nội thất phòng bơm: Bên trong còn được lót bằng các tấm hợp kim nhôm chống trượt và chống mài mòn, với bố cục hợp lý để cất giữ dụng cụ và phụ kiện xe. Có thể chứa vòi chữa cháy, bình thu nước, bộ phân phối nước, bộ lọc nước, đầu phun chữa cháy, súng phun bọt, v.v.

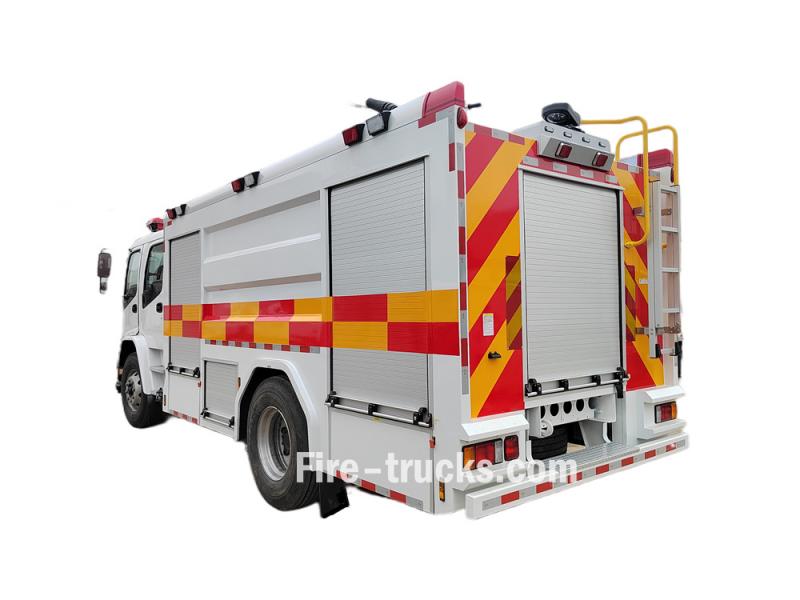

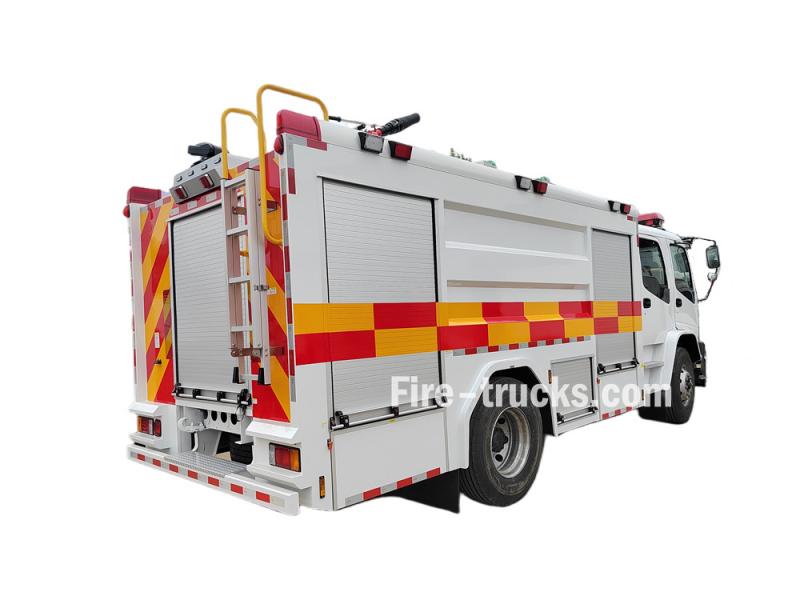

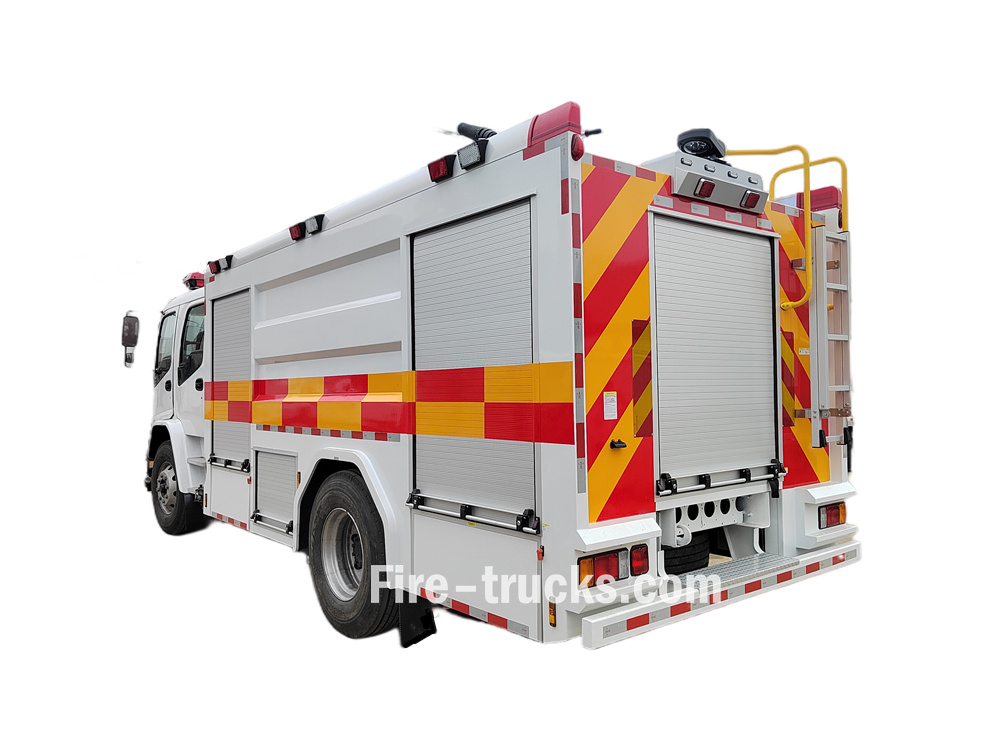

Isuzu FVR GIGA 6CBM foam water fire rescue truck
