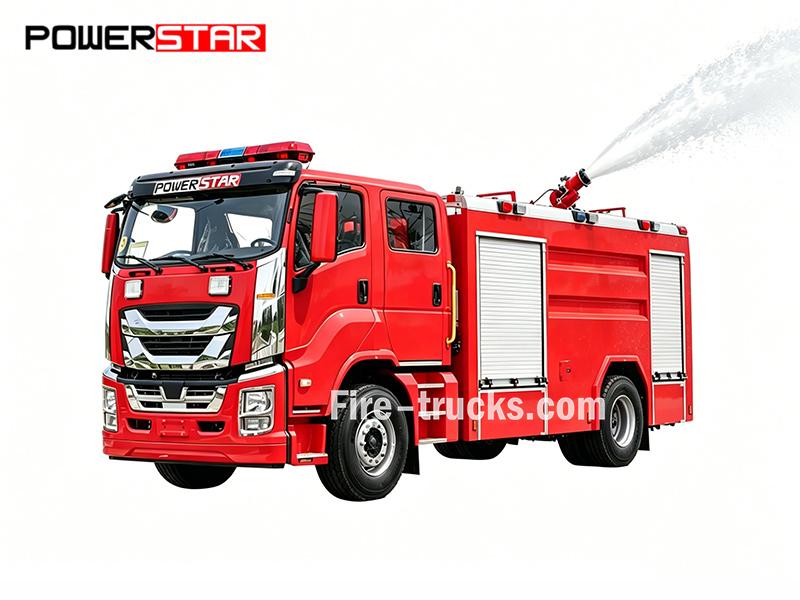

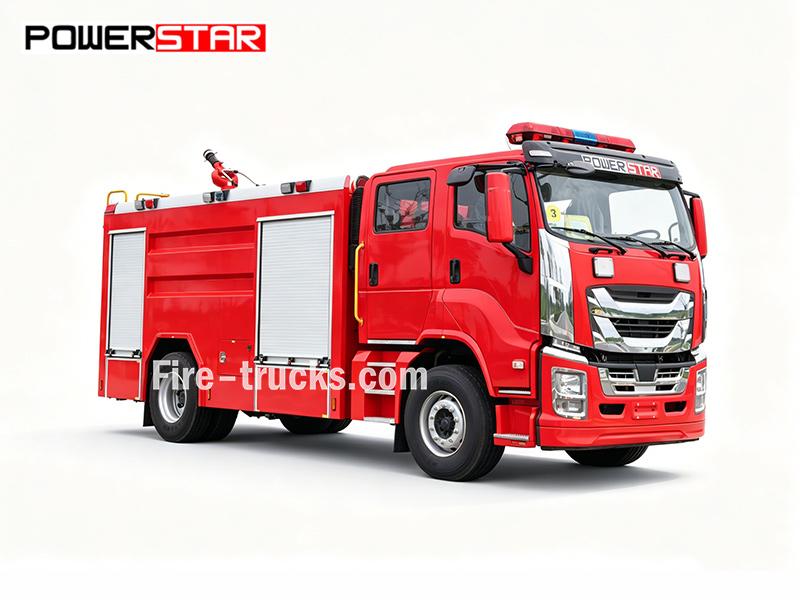

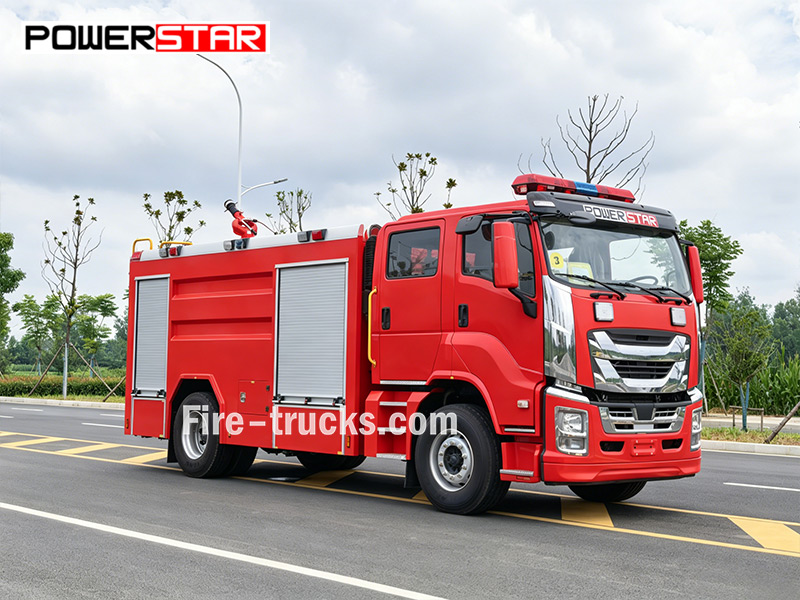

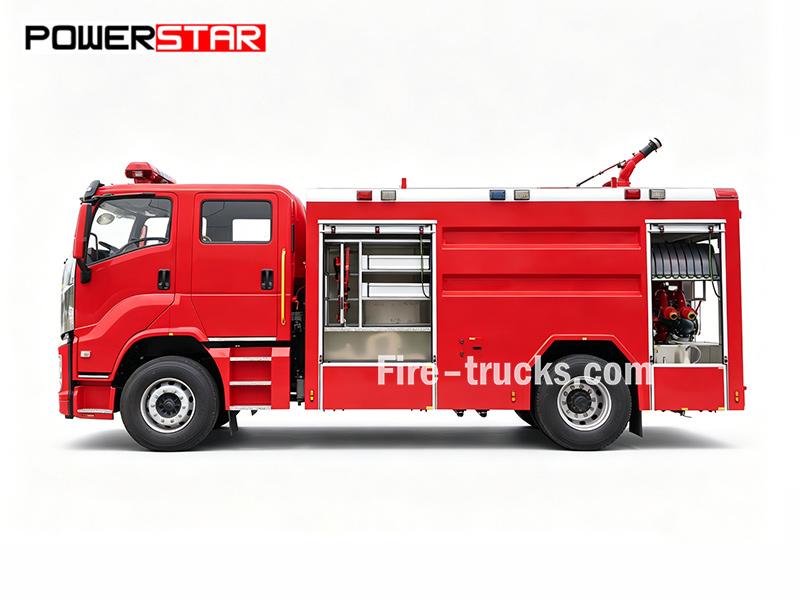

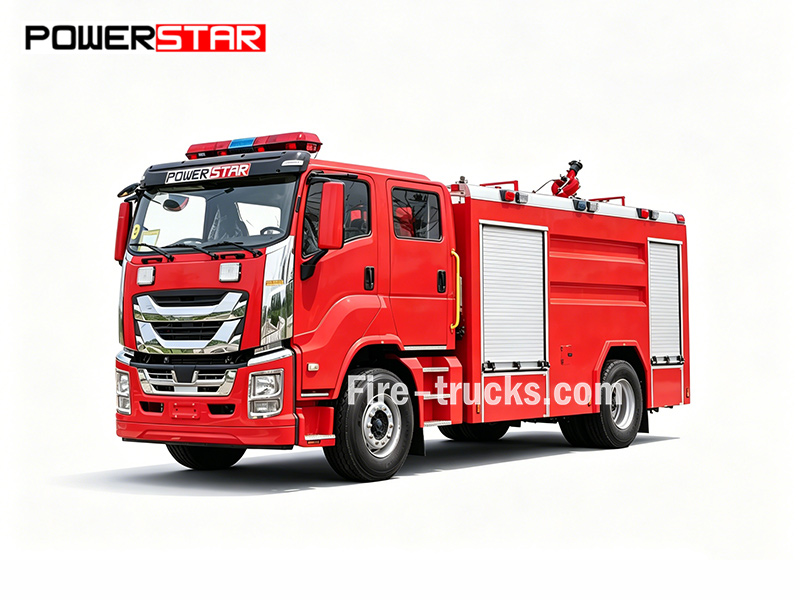

Xe bơm chữa cháy khẩn cấp ISUZU GIGA 240HP được trang bị động cơ 6HK1-TCG61 công suất 240 HP trên khung gầm 4×2. Xe có bình chứa nước 6000L và bình chứa bọt 2000L, bơm chữa cháy CB10/60 (60 L/s), cùng súng phun PL8/48 (48 L/s, tầm phun nước ≥70m, tầm phun bọt ≥65m). Trang bị tiêu chuẩn bao gồm vòi chữa cháy, ống hút, khớp nối, súng phun bọt và bộ dụng cụ cơ bản. Trang bị bổ sung bao gồm PTO dạng sandwich, hệ thống đường ống, hộp thiết bị, hộp bơm, bàn đạp lật và hệ thống điện.
Khung gầm xe tải:
ISUZU GIGA 4×2Khả năng làm việc:
6000L water + 2000L foam (8000L total)Công suất động cơ:
240 HP (176 kW) / 6HK1-TCG61Bơm chữa cháy:
CB10/60Lưu lượng bơm:
60 L/sÁp suất công việc:
1.0 MPaVòi phun chữa cháy:
PL8/48Giám sát dòng chảy:
48 L/sPhạm vi giám sát:
Water ≥70 m , Foam ≥65 mXe bơm chữa cháy khẩn cấp ISUZU GIGA này được chế tạo cho công tác chữa cháy và ứng phó khẩn cấp. Đây là xe chữa cháy bọt nước ISUZU 240HP 4x2 được trang bị bình nước 6000L, bình bọt 2000L, bơm chữa cháy CB10/60 (60 L/s ở 1.0 MPa), và lăng phun chữa cháy PL8/48 gắn trên nóc với tầm phun nước 70m và tầm phun bọt 65m.
Xe chữa cháy này mang theo đầy đủ bộ thiết bị chữa cháy tiêu chuẩn bao gồm vòi chữa cháy, ống hút, khớp nối và súng phun bọt. Xe hoạt động hiệu quả với các đám cháy loại B liên quan đến dầu, xăng và hóa chất. Xe phù hợp cho nhiệm vụ chữa cháy tại kho dầu, nhà máy hóa chất, sân bay và các cơ sở công nghiệp.

|
Dung tích làm việc |
Model động cơ |
Chiều dài cơ sở |
Kết cấu phần trên |
|
6000L nước + 2000L bọt |
240 HP / 6HK1-TCG61 |
5600 mm |
★ Bình chứa bằng thép carbon, dung tích 8000L ★Bơm chữa cháy CB10/60, lưu lượng 60 L/s ở 1.0 MPa ★Lăng phun nóc PL8/48, lưu lượng 48 L/s với tầm phun nước ≥70 m, tầm phun bọt ≥60 m ★ Bộ trích công suất PTO sandwich, hệ thống đường ống, hộp thiết bị, hộp bơm, bàn đạp gập, hệ thống điện |
»Ⅰ.Đặc điểm chính:
★Động cơ 6HK1-TCG61 công suất định mức 240 HP cho chữa cháy bằng bọt và ứng phó khẩn cấp
★Khung gầm ISUZU GIGA 4×2 với bình nước 6000L, bình bọt 2000L và bơm chữa cháy CB10/60 (60 L/s ở 1.0 MPa)
★Lăng phun PL8/48 gắn trên nóc với lưu lượng 48 L/s, tầm phun nước ≥70 m và tầm phun bọt ≥65 m cho tấn công chữa cháy từ khoảng cách xa
★ Bộ trích công suất PTO sandwich, hệ thống đường ống, hộp thiết bị, hộp bơm, bàn đạp gập và hệ thống điện để hỗ trợ vận hành hoàn chỉnh
★Đầy đủ thiết bị chữa cháy bao gồm vòi, đầu phun, súng phun bọt và bộ dụng cụ cơ bản cho chữa cháy loại B
»Ⅱ.Thông số sản phẩm:
| Xe bơm chữa cháy khẩn cấp ISUZU 240 HP Powerstar | |||
| Tổng quan | Dung tích làm việc | 6000L nước + 2000L bọt | |
| Khung gầm xe | ISUZU GIGA 4x2 | ||
| Công suất động cơ | 240 HP/ 6HK1-TCG61 | ||
| Bơm chữa cháy | CB10/60 | ||
| Pháo phun chữa cháy | PL8/48 | ||
| Kích thước tổng thể D*R*C | 7800*2500*3500 mm | ||
| Tổng trọng lượng xe | 22000 kg | ||
| Trọng lượng không tải | 10800 kg | ||
| Động cơ | Mẫu động cơ | 4HK1-TCG61 | |
| Loại nhiên liệu | Dầu diesel | ||
| Công suất | 240 HP(176KW) | ||
| Tiêu chuẩn khí thải | Euro 6 | ||
| Dung tích xi-lanh | 7800 ml | ||
| Loại động cơ | Động cơ diesel 6 xi-lanh thẳng hàng, làm mát bằng nước, tăng áp, làm mát trung gian | ||
| Khung gầm | Kiểu dẫn động | 4x2 | |
| Chiều dài cơ sở | 5600 mm | ||
| Lốp xe | 235/75R17.5 16PR | ||
| Số lượng lốp | 6 lốp và 1 lốp dự phòng | ||
| Bơm chữa cháy | Mẫu | CB10/60 | |
| Lưu lượng | 60L/s | ||
| Áp suất | 1MPa | ||
| Áp suất làm việc tối đa | 1.251MPa | ||
| Áp suất đầu vào tối đa cho phép | 0.4MPa | ||
| Chiều cao hút tối đa | 3m | ||
| Tốc độ định mức | 3916±50r/min | ||
| Tỷ số tốc độ | 1:1.4 | ||
| Thời gian dẫn nước | ≤50s | ||
| Súng phun chữa cháy | Mã | PL8/48 | |
| Lưu lượng | 48L/s | ||
| Áp suất làm việc định mức | 0.8MPa | ||
| Áp suất làm việc tối đa | 1.2MPa | ||
| Tầm phun | Nước | ≥70m | |
| Bọt | ≥65m | ||
| Góc quay lên xuống | -35~+70° | ||
| Góc quay ngang | 0~360° | ||
| Cấu hình tiêu chuẩn | Được trang bị PTO dạng kẹp, hệ thống đường ống; Được trang bị hộp thiết bị và hộp bơm; Được trang bị bàn đạp lật và hệ thống điện. Thiết bị khác. |
||


1. Khung gầm & Hệ thống truyền động
♦ Khung gầm ISUZU GIGA 4×2 với chiều dài cơ sở 5600 mm, được thiết kế để vận hành ổn định trên đường đô thị, khu công nghiệp và các tuyến đường ứng phó khẩn cấp.
♦ Động cơ diesel 6HK1-TCG61, công suất định mức 240 HP, cung cấp mô-men xoắn đáng tin cậy cho phản hồi nhanh, vận hành bơm liên tục và dập cháy bằng bọt trong thời gian dài.
♦Hộp số sàn giúp vận hành đơn giản và bảo trì dễ dàng.

2. Hệ thống dập cháy & an toàn
♦ Bồn nước 6000L và bồn bọt 2000L, kết cấu bằng thép carbon với các vách ngăn bên trong để giảm hiện tượng dao động chất lỏng.
♦ Bơm chữa cháy CB10/60, lưu lượng 60 L/s tại 1.0 MPa, dẫn động bằng PTO, chiều cao hút 3m, thời gian mồi ≤50s.
♦ Súng phun trên nóc PL8/48, lưu lượng 48 L/s, tầm phun nước ≥70 m, tầm phun bọt ≥65 m, xoay ngang 360°, góc nâng từ -35° đến +70°.

» Ⅳ.Hệ thống bơm chữa cháy :

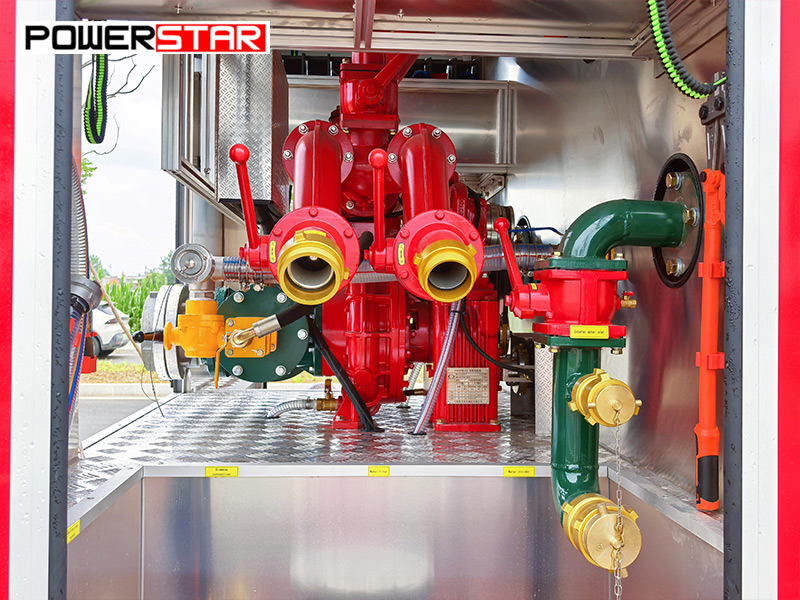

Bơm chữa cháy:

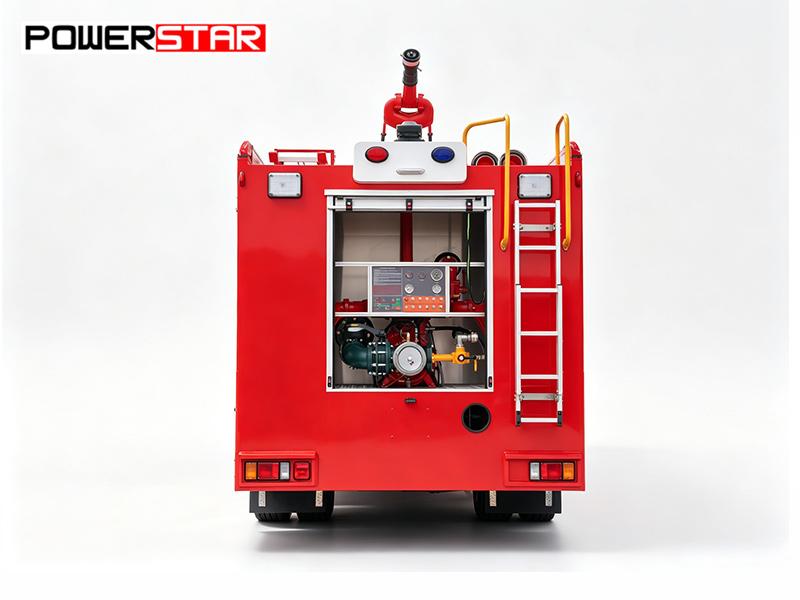

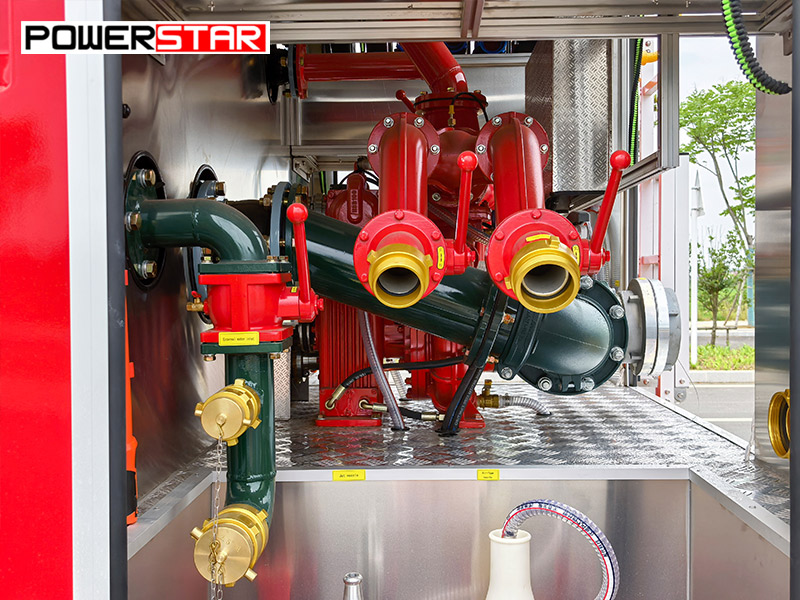

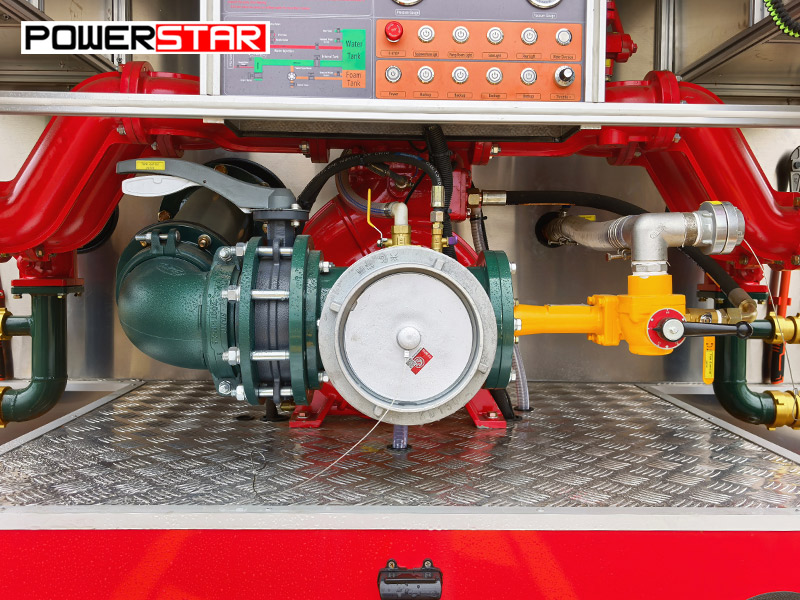

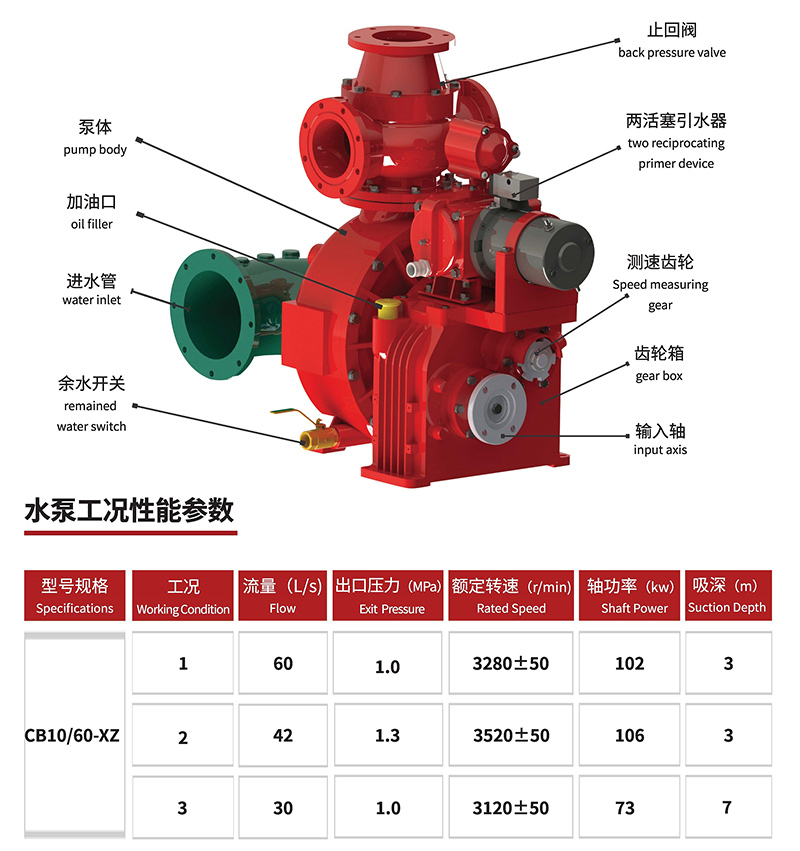

Một bơm chữa cháy CB10/60 với lưu lượng định mức 60 L/s tại 1.0 MPa được lắp đặt trong khoang bơm phía sau. Bơm này được chế tạo để hoạt động đáng tin cậy, cung cấp áp suất nước ổn định nhằm đảm bảo vòi chữa cháy và súng phun có thể đưa nước hoặc bọt đi xa một cách hiệu quả để dập cháy.

|
Mẫu bơm chữa cháy |
Lưu lượng |
Áp suất |
Áp suất làm việc tối đa |
Áp suất đầu vào cho phép tối đa |
|
CB10/60 |
60 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

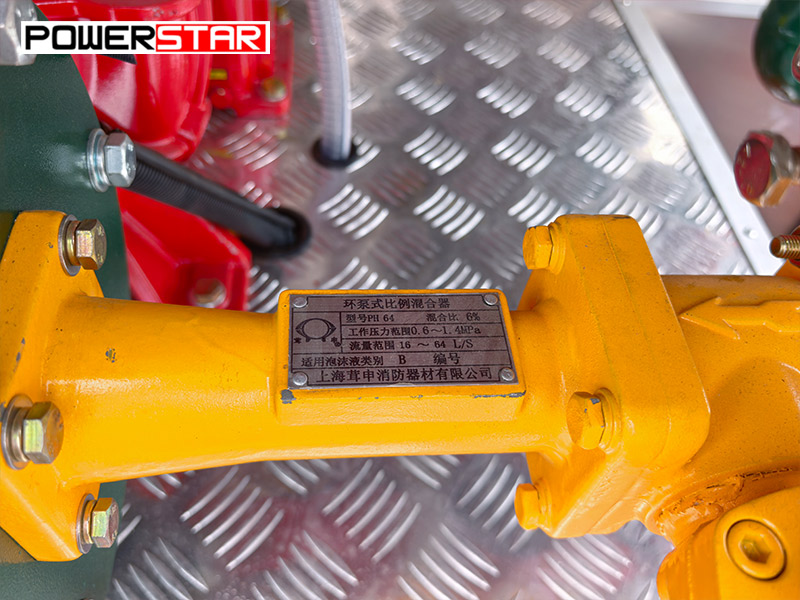

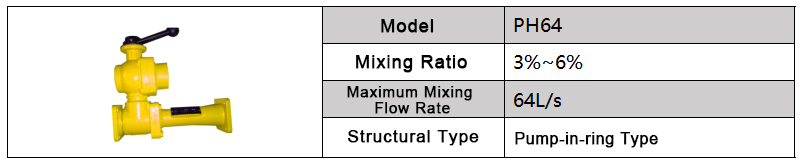

Bộ trộn tỷ lệ bọt loại bơm-vòng PH64, tỷ lệ trộn có thể điều chỉnh từ 3% đến 6%, lưu lượng trộn tối đa 64 L/s. Tự động trộn chất cô đặc bọt với nước để dập cháy hiệu quả đối với đám cháy loại B. Vận hành đơn giản, không cần nguồn điện bên ngoài.

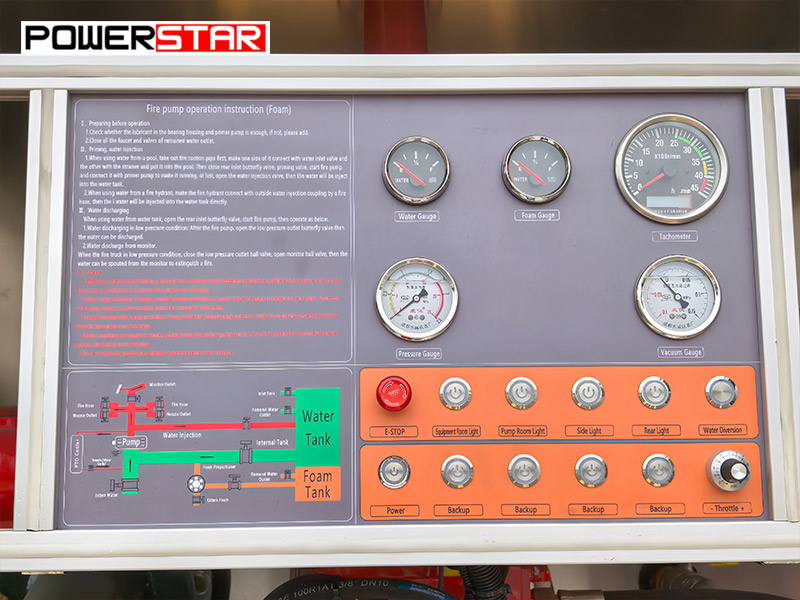

Bao gồm hướng dẫn vận hành, sơ đồ đường ống bồn, đồng hồ áp suất, đồng hồ mức nước, đồng hồ mức bọt, nút dừng khẩn cấp, điều khiển PTO, công tắc nguồn chính, điều khiển bơm, điều khiển súng phun và đèn chiếu sáng khoang. Tất cả các bộ điều khiển đều được đánh dấu rõ ràng để vận hành thuận tiện.

» Ⅴ.Hệ thống súng phun chữa cháy :
Súng phun chữa cháy PL8/48 được lắp trên nóc cabin. Thiết bị cung cấp lưu lượng 48 L/s với tầm phun nước ≥70 m và tầm phun bọt ≥65 m. Súng phun hỗ trợ cả chế độ tia thẳng và chế độ phun sương để vận hành chữa cháy linh hoạt.

| Mẫu súng phun chữa cháy | Lưu lượng | Tầm phun | Áp suất định mức | Góc xoay nâng | Xoay ngang |
| PL8/48 | 48L/s | Nước≥70m Bọt ≥65 m | 0.8MPa | -35°~+70° |
0~360° |

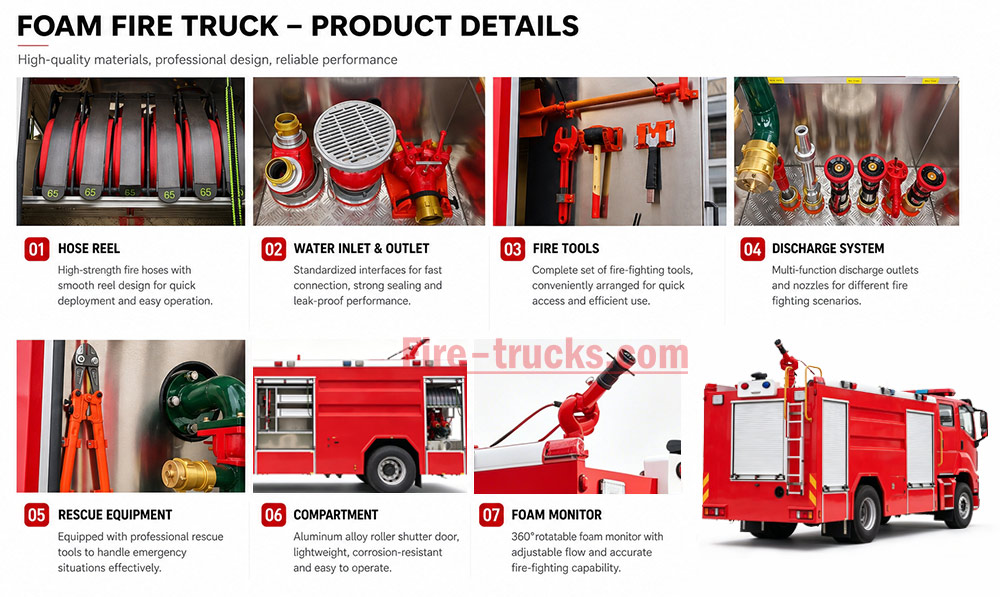

» Ⅵ.Thiết bị chữa cháy :

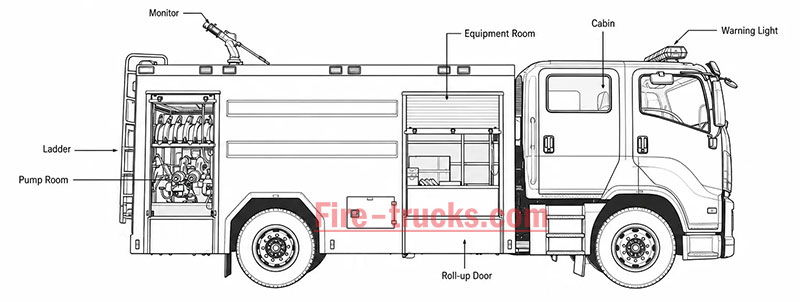

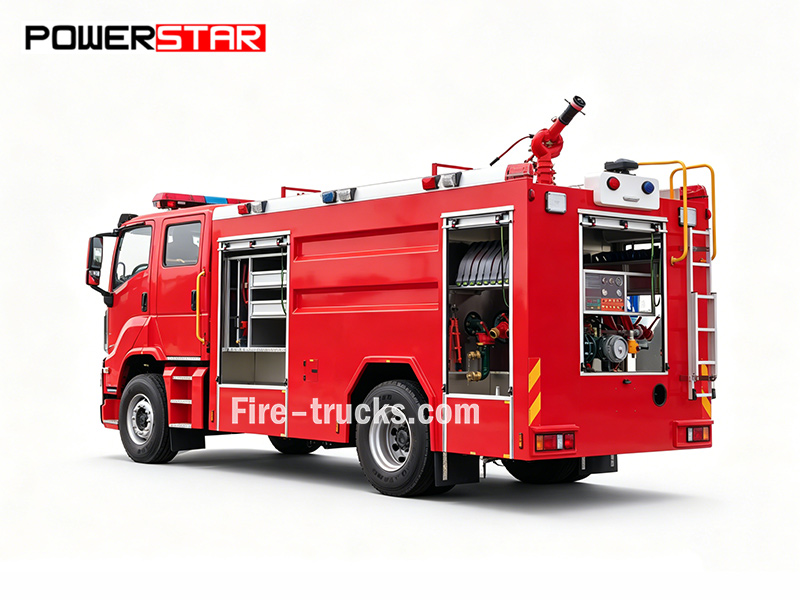

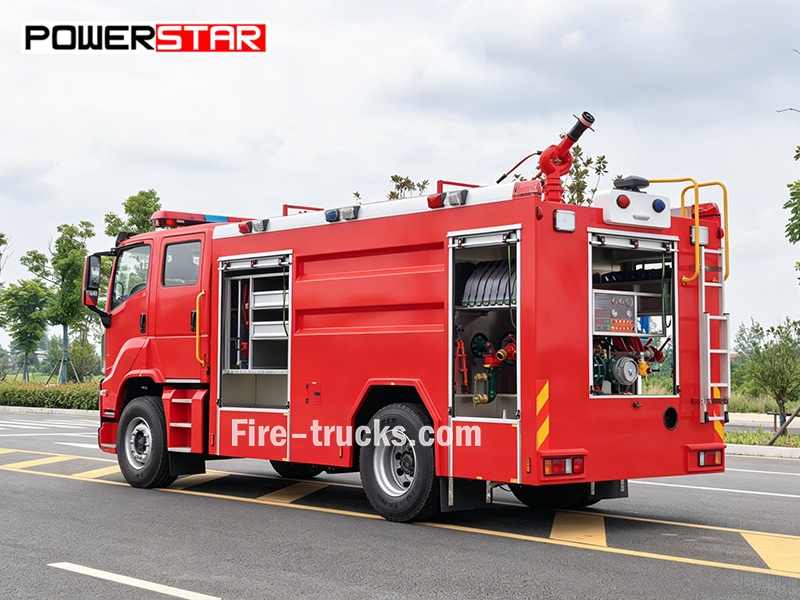

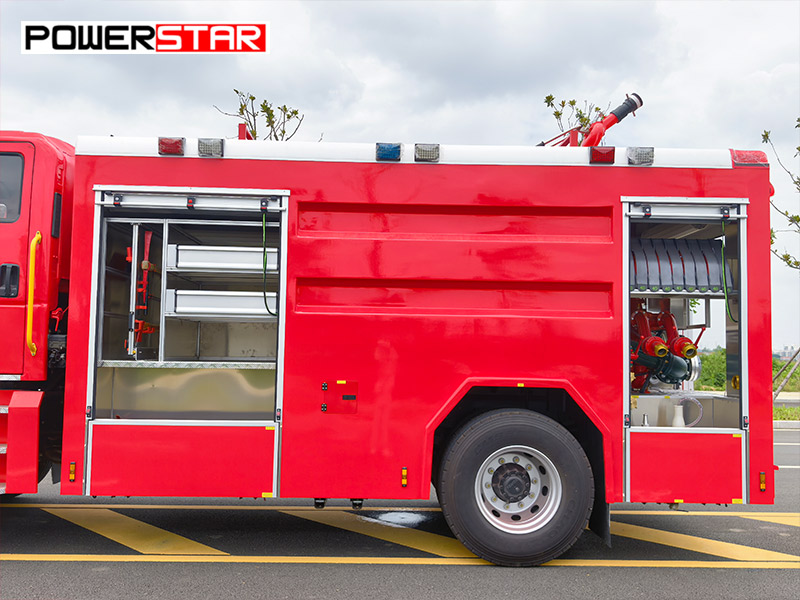

• Khoang thiết bị
Nằm ở hai bên xe, các khoang này được trang bị giá đỡ thiết bị và khay lưu trữ. Giá đỡ giúp giữ ống chữa cháy, ống hút và súng phun bọt được sắp xếp gọn gàng. Các khay lưu trữ cho phép tiếp cận nhanh các dụng cụ như cờ lê, rìu và xà beng, nâng cao hiệu quả cứu hộ.

•Phòng bơm: Được trang bị bơm chữa cháy CB10/60, bảng điều khiển, đồng hồ đo áp suất, đồng hồ đo chân không và hệ thống chiếu sáng. Phụ kiện bao gồm ống chữa cháy, ống hút, bộ thu, lưới lọc, vòi chữa cháy, súng phun bọt, cờ lê ống hút và bộ giảm.

Xe chữa cháy bơm khẩn cấp ISUZU GIGA được trang bị bơm chữa cháy CB10/60 lắp phía sau và súng phun PL8/48 gắn trên nóc cabin. Bình nước chứa 6.000 lít, bình bọt chứa 2.000 lít, đặt trên khung gầm ISUZU GIGA 4×2 chắc chắn, sử dụng động cơ 6HK1-TCG61 công suất 240 HP. Trang bị tiêu chuẩn gồm ống chữa cháy, ống hút, khớp nối, súng phun bọt và bộ dụng cụ hoàn chỉnh. Thiết bị bổ sung gồm PTO dạng sandwich, hệ thống đường ống, hộp thiết bị, hộp bơm, bàn đạp lật và hệ thống điện. Bộ định lượng bọt PH64 (tỷ lệ trộn 3%-6%, lưu lượng tối đa 64 L/s) cũng được trang bị để tự động trộn bọt. Thông số kỹ thuật đầy đủ được liệt kê bên dưới:

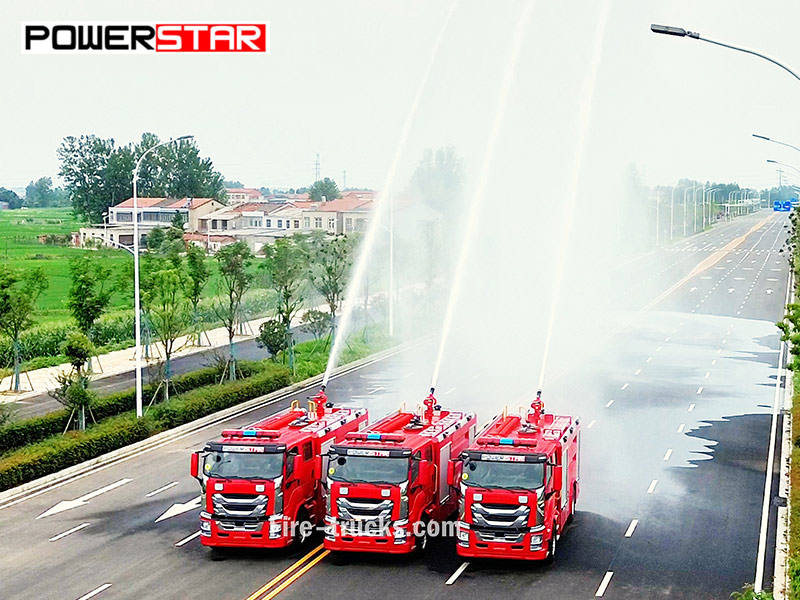

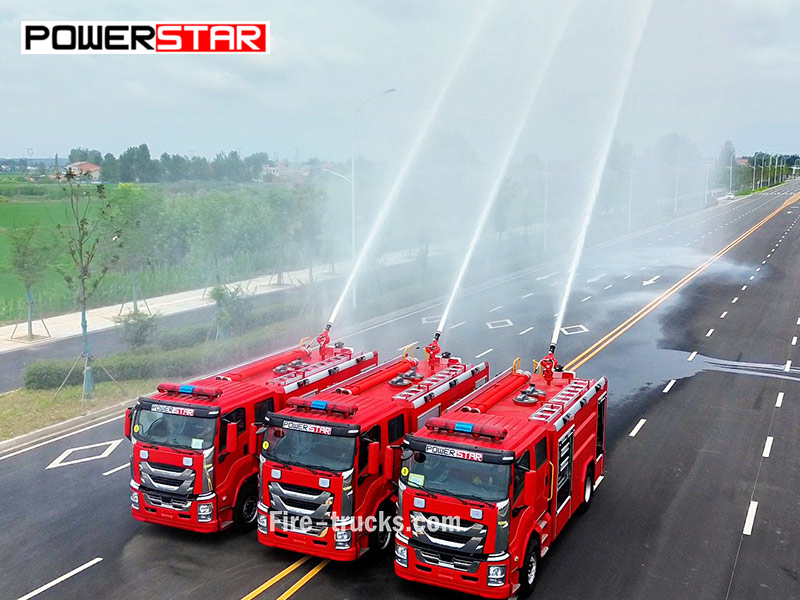

» Ⅶ.Kiểm tra lưu lượng nước & áp suất:

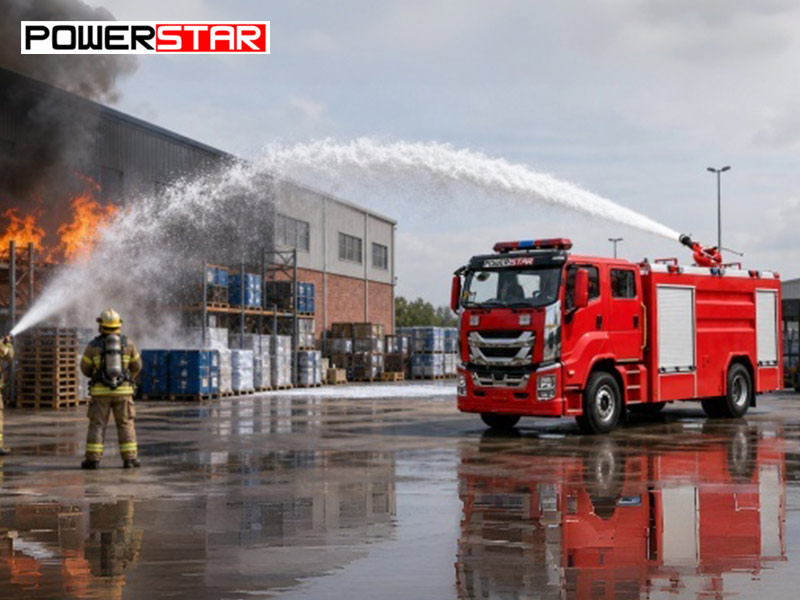

» Ⅷ.Các tình huống ứng dụng:
