Bản vẽ kỹ thuật xe bán tải chữa cháy FOTON 1500L - Xe can thiệp nhanh

Bản vẽ kỹ thuật kết cấu 3D của xe chữa cháy bọt hóa dầu HOWO 8x4xe chữa cháy bọt, còn được gọi là bản vẽ bố trí khung gầm xe chữa cháy HOWO hoặc bản vẽ kỹ thuật xe chữa cháy bọt công nghiệp HOWO 8x4, trực quan hóa đầy đủ bố cục tổng thể của khung gầm, bồn chứa chất lỏng, hệ thống chữa cháy và thiết bị phụ trợ cho các dự án cứu hộ cháy hóa dầu. Dựa trên khung gầm ba trục hạng nặng 8×4 Sinotruk HOWO, bản vẽ đánh dấu rõ ràng cabin đôi hai hàng ghế, động cơ diesel công suất cao, hộp số và khung chịu lực để thể hiện khả năng chuyên chở ổn định cho các bồn nước và bọt dung tích lớn.     Tải xuống PDF: Bản vẽ kết cấu 3D xe chữa cháy bọt hóa dầu HOWO 8x4     Tên Mẫu xe Động cơ Chất chữa cháy Bơm Súng phun Điều khiển Dụng cụ Xe chữa cháy HOWO 8x4 hạng nặng MC44.16-61 460HP 20.000L nước 5.000L bọt CB10/120 PL10/100 Tích hợp Trang bị đầy đủ           Bản vẽ xe chữa cháy HOWOphần thân trênhiển thị bồn nước chống ăn mòn và bồn bọt được tách riêng ở phần giữa, hoàn chỉnh với các vách ngăn bên trong, cảm biến mức chất lỏng và kết cấu bảo vệ chống tràn. Bố trí khoang bơm phía sau thể hiện bơm chữa cháy lưu lượng lớn, bộ trộn tỷ lệ bọt tự động, bảng điều khiển thủy lực tích hợp và toàn bộ đường ống bằng thép không gỉ, làm nổi bật các chức năng phun nước-bọt độc lập hoặc kết hợp cho các đám cháy dầu và hóa chất.   Bản vẽ kỹ thuật xe chữa cháy tác nhân kết hợp HOWO 8x4   Bản vẽ CAD xe chữa cháy nước bọt hạng nặng 8x4   Bản vẽ 2D & 3D xe chữa cháy bọt hóa dầu 8x4   Bản vẽ bố trí khung gầm xe chữa cháy HOWO 12 bánh   Phần thân trên của xe có kết cấu kín hoàn toàn. Khác với cácxe chữa cháy bọt, xe không có các hộp thiết bị chữa cháy xung quanh chu vi thân xe; thay vào đó, xe có hai hoặc nhiều hộp thiết bị nhỏ ở các tấm bảo vệ bên trái và bên phải. Thân xe sử dụng thiết kế kết cấu bồn chứa bên trong, với tổng dung tích bồn là 25 mét khối, bao gồm bồn nước 20 mét khối và bồn bọt 5 mét khối.   Xe chữa cháy bọt hóa dầu HOWO 8x4   Xe chữa cháy hạng nặng 8x4 với bồn bọt Thiết bị chữa cháy trên xe   Bảng điều khiển chữa cháy   Chế biến thực phẩm & Dịch vụ ăn uống     Bộ phun chữa cháy điện gắn trên nóc, các tủ dụng cụ bên hông, đường ống hút và xả đều được ghi nhãn dữ liệu kích thước. Bản vẽ kỹ thuật xe chữa cháy bọt công nghiệp HOWO 8x4 ch

Là một trong những nhà sản xuất chuyên nghiệp nhất Trung Quốc về xe chữa cháy kết hợp bột khô và bọt, POWERSTAR TRUCKS tích hợp nghiên cứu & phát triển độc lập, sản xuất chính xác và dịch vụ tùy chỉnh toàn diện, cung cấp các phương tiện chữa cháy đa chất chữa cháy đáng tin cậy cho các đội cứu hỏa đô thị, nhà máy hóa dầu, cảng LNG, cảng biển, mỏ và khu công nghiệp trên toàn thế giới.   Bản vẽ kỹ thuật nhà máy xe chữa cháy bột khô HOWO, còn được gọi là bản vẽ thiết kế xe chữa cháy bột khô HOWO hoặc bản vẽ kỹ thuật xe chữa cháy bọt và bột khô HOWO, được thiết kế dựa trên yêu cầu khác nhau của khách hàng. Trước khi sản xuất xe chữa cháy, chúng tôi cần xem xét điều kiện làm việc của xe và ứng dụng chi tiết.     Tải xuống PDF:Bản vẽ kỹ thuật nhà máy xe chữa cháy bột khô HOWO       Tên Mẫu xe Động cơ Chất chữa cháy Bơm Pháo phun Điều khiển Dụng cụ Xe chữa cháy HOWO 6x4 371HP 6000L nước 2000L bọt 2000L bột CB10/100 PL8/64 Tích hợp Trang bị đầy đủ       POWERSTAR TRUCKS: Nhà sản xuất chuyên nghiệp hàng đầu Trung Quốc về xe chữa cháy kết hợp bột khô & bọt   Bản vẽ kỹ thuật nhà máy xe chữa cháy bột khô HOWO   ▶Mẫu xe :Bản vẽ CAD xe chữa cháy bọt nước bột khô HOWO 6x4 ▶SThông số kỹ thuật : 6000 L nước + 2000 L bọt + 2000 L bột khô ▶Khu vực ứng dụng: Bộ phận cứu hỏa / Cục cứu hỏa đô thị Cabin khung gầm xe chữa cháy HOWO nguyên bản   Xe chữa cháy thiết kế CAD   Đơn giản và bền bỉ         100% bản vẽ CAD nhà máy Xe chữa cháy kết hợp bột khô-bọt-nước HOWO sử dụng khung gầm hạng nặng đã được kiểm chứng, từ 6×4 đến 6×6, hoàn toàn tuân thủ các quy định giao thông quốc tế và tiêu chuẩn làm việc tại vùng ven biển nhiệt đới. Được trang bị các bồn chứa nước chống ăn mòn độc lập, bồn chứa bọt và bồn chứa bột khô dẫn động bằng nitơ, các xe này hỗ trợ ba loại chất chữa cháy hoạt động độc lập hoặc đồng thời.       100% kiểm tra nghiêm ngặt tại nhà máy Mỗi xe chữa cháy bột khô HOWO của POWERSTAR TRUCKS đều trải qua các bài kiểm tra nghiêm ngặt về hiệu suất thủy lực, độ bền bơm, phạm vi hoạt động của vòi phun và lão hóa phun sương muối trên hệ thống kiểm tra hiệu suất thủy lực xe chữa cháy chuyên dụng của chúng tôi trước khi giao hàng. Các bộ phận chính bao gồm bơm chữa cháy chính, vòi phun mái điều khiển từ xa, bộ định lượng bọt tự động và đường ống bằng thép không gỉ sử dụng vật liệu chống ăn mòn SS316L và đồng thau, thích ứng với môi trường nhiệt độ cao, độ ẩm cao và phun muối tại Đông Nam Á, châu Phi và Mỹ Latinh.         POWERSTAR TRUCKS hỗ trợ cấu hình cá nhân hóa toàn diện, bao gồm thể tích bồn chứa có thể điều chỉnh, hộp số tự động, vòi phun chữa cháy đa thông số kỹ thuật và ký hiệu an toàn song ngữ. Tất cả sản phẩm đều đạt chứng nhận CE và các chứng nhận phòng cháy chữa cháy liên quan. Chúng tôi cung cấp bảo hành toàn cầu tối thiểu 24 tháng, các đội ngũ phản hồi dịch vụ sau bán hàng tại địa phương và cam kết cung cấp phụ tùng trong 10 năm cho khách hàng ở nước ngoài.   Bản vẽ CAD xe chữa cháy bột khô nitơ thương hiệu HOWO hoàn toàn mới năm 2026 Bản vẽ CAD xe...

Xe bán tải cứu hỏa cứu hộ ISUZU 4x4 RIVcòn được gọi là Xe phản ứng nhanh 4x4 trên xe bán tải Isuzu hoặc Xe cứu hộ và RIV Isuzu, là một xe cứu hỏa khẩn cấp nhỏ, nhẹ và linh hoạt. Kích thước nhỏ gọn cùng khả năng cơ động tuyệt vời cho phép xe dễ dàng di chuyển trên các tuyến đường nông thôn hẹp, đường mòn miền núi, ngõ dân cư, đường vào khu công nghiệp và đường trường học mà các xe cứu hỏa hạng nặng khó tiếp cận.     ▶Mẫu xe tải: Bản vẽ CAD Xe phản ứng nhanh 4x4 trên xe bán tải ISUZU ▶Thông số kỹ thuật: 600 L nước + 200 L bọt ▶Khu vực ứng dụng: Sở cứu hỏa cứu hộ / Cục phòng cháy chữa cháy đô thị     Tải xuống PDF:Bản vẽ thiết kế xe cứu hỏa cứu hộ ISUZU 4x4 RIV.pdf   Tên Mẫu xe Động cơ Chất chữa cháy Bơm Vòi phun Điều khiển Dụng cụ Xe bán tải cứu hỏa Isuzu Dẫn động địa hình 4x4 4KH1/143HP 600L nước 200L bọt JBQ5.5 PL8/24 Tích hợp Trang bị đầy đủ       Xe bán tải cứu hỏa ISUZU 4x4 RIV Powerstar, sử dụng khung gầm xe bán tải địa hình mẫu ISUZU 2026, động cơ diesel ISUZU 4KH1 143HP nguyên bản, hộp số sàn ISUZU 5 cấp, lốp 265/60R18, trang bị ABS và điều hòa. Phần thân trên có bình chứa nước 600L và bình chứa bọt 200L, bơm chữa cháy hiệu suất cao và vòi phun chữa cháy.Xe có thể được sử dụng như phương tiện khẩn cấp hỗ trợ tại sân bay, khu khai thác mỏ và khu công nghiệp, nhanh chóng tiếp cận các điểm mù chữa cháy mà xe cứu hỏa lớn không thể đến được, lấp đầy khoảng trống trong ứng phó khẩn cấp, đạt khả năng đến hiện trường nhanh và xử lý hiệu quả.   Góc nhìn trước bên trái xe bán tải cứu hỏa ISUZU Góc nhìn trước bên phải ISUZU RIV     Góc nhìn sau bên trái xe bán tải cứu hộ chữa cháy Góc nhìn sau bên phải xe bán tải chữa cháy 4x4                 Khách hàng thử nghiệm Xe phản ứng nhanh 4x4 trên xe bán tải ISUZU tại nhà máy:   Thử nghiệm vòi phun chữa cháy xe bán tải cứu hộ chữa cháy hạng nhẹ ISUZU     Xe bán tải chữa cháy ISUZU 4X4 thử nghiệm vòi phun chữa cháy   Xe bán tải chữa cháy ISUZU địa hình mới thử nghiệm cuộn vòi phun nước áp lực   Xe bán tải chữa cháy ISUZU địa hình mới thử nghiệm cuộn vòi phun nước áp lực   Cóhãy xemcác bản vẽ kỹ thuật xe chữa cháy khác có thể bạn quan tâm:   ● ● Bản vẽ kỹ thuật xe cứu hộ sở cứu hỏa Isuzu ● ● Bản vẽ kỹ thuật xe chữa cháy phun nước ISUZU GIGA ● ● Bản vẽ kỹ thuật xe bán tải chữa cháy ISUZU ● ● Bản vẽ kỹ thuật xe

Xe chữa cháy địa hình ISUZU 4x4được thiết kế và sản xuất chuyên dụng dựa trên khung gầm xe tải công nghệ ISUZU nguyên bản, tùy chọn mẫu khung gầm QL1070BUHWY với chiều dài cơ sở 3360mm và QL1070BUKWY với chiều dài cơ sở 3815mm, trang bị động cơ 120HP và dung tích khí thải 2999ml, kết hợp hộp số sàn MSB 5 cấp giúp truyền công suất hiệu quả và giảm mức tiêu thụ nhiên liệu. Mẫu dẫn động địa hình 4x4 với nút điều khiển trong cabin phục vụ công việc tại khu vực hoang dã, đầy đủ bộ dụng cụ chữa cháy và cứu hộ, tất cả đảm bảo xe chữa cháy ISUZU NKR 4x4 AWD được thiết kế mới là xe cứu hộ địa hình lý tưởng.   Tải xuống PDF: Bản vẽ thiết kế xe cứu hỏa cứu hộ địa hình ISUZU NKR 4x4   Tên Mẫu xe Động cơ Chất chữa cháy Bơm Vòi phun Điều khiển Dụng cụ Xe chữa cháy Isuzu Địa hình 4x4 4KH1CN6LB 120HP / 2999cc 2000L nước 500L bọt CB10/30 PL8/24 Tích hợp Trang bị đầy đủ   Xe chữa cháy địa hình ISUZU 4x4 dùng để dập tắt cháy rừng   Làm thế nào để sản xuất xe chữa cháy địa hình ISUZU NKR 4x4 dùng cho khu vực hoang dã? ⇓ Xe chữa cháy khu vực hoang dã ISUZU được thiết kế đặc biệt là xe chữa cháy địa hình 4x4 và được sử dụng để dập tắt cháy rừng. Xe hoàn toàn dựa trên các tính năng tiên tiến của khung gầm xe tải địa hình ISUZU NKR 4x4, và mỗi khung gầm xe được cải tiến thành 4x4 sẽ trải qua thử nghiệm địa hình, bao gồm leo núi với góc dốc trên 40 độ, cũng như thoát khỏi vùng lầy, van điều khiển đường khí trong cabin giúp việc chuyển đổi thuận tiện hơn: Mẫu dẫn động 4x2 / 4x4 Tùy chọn tốc độ cao / tốc độ thấp Tên Xe chữa cháy ISUZU Cabin NKR, tùy chọn màu sắc và sơn Lái xe Tay lái bên trái LHD 4x4 địa hình Động cơ Động cơ diesel 4KH1CN6LB, 120HP và dung tích khí thải có thể là 2999cc Hộp số Loại số sàn MSB 5 cấp, 5 số tiến và 1 số lùi Chiều dài cơ sở 4500 mm Lốp xe 7.00R16, 6+1 chiếc   Sau khi thử nghiệm địa hình hoang dã, xe tải chữa cháy địa hình ISUZU 4x4 sẽ được đưa khung gầm vào nhà máy POWERSTAR để thiết kế và sản xuất bộ thân xe bồn chữa cháy phía trên, tùy chỉnh bồn nước 2000 lít và bồn bọt 500 lít, tất cả dựa trên vật liệu thép không gỉ 304, bên trong được thiết kế với các vách ngăn. PTO sandwich lấy công suất từ hộp số sàn MSB 5 cấp và truyền đến bơm chữa cháy CB10/30 lắp phía sau thông qua trục, phía trên lắp lăng phun nước bọt PL8/24, thông số kỹ thuật chi tiết và bản vẽ 3D như sau: Dung tích Bồn nước 2000L và bồn bọt 500L Vật liệu bồn chứa Vật liệu thép không gỉ SS304, độ dày 4mm Bơm chữa cháy Mẫu CB10/30 của thương hiệu hàng đầu Trung Quốc Lưu lượng: 30 L/s Áp suất: 1.0 Mpa Tốc độ quay: 3050±50 vòng/phút Công suất làm việc: 49 kW Chiều cao hút tự mồi: 3-7m Lăng phun chữa cháy Mẫu PL8/24 của thương hiệu hàng đầu Trung Quốc Lưu lượng: 24 L/s Áp suất: 0.8-1.0 Mpa Vị trí: Lắp trên nóc Sơn Sơn và logo tùy chỉnh 100%     Bản vẽ 3D xe chữa cháy ISUZU 4x4   Bản vẽ 3D xe cứu hộ chữa cháy địa hình hoang dã ISUZU 4x4     Xe chữa cháy ISUZU 4x4 với chức năng địa hình chủ yếu được sử dụng trong điều kiện đường sá khắc nghiệt, với khuyến nghị tốc độ không quá cao. ⇓ 1. ...

Xe bán tải dịch vụ cứu hỏa Isuzu khẩn cấp Moldovacòn được gọi là xe bán tải cứu hộ cứu hỏa Isuzu hoặc xe bán tải RIV Isuzu, kết hợp khả năng cơ động cao với năng lực vượt địa hình mạnh mẽ, thích ứng với nhiều nhu cầu cứu hộ khác nhau. Trong thành phố, chúng có thể linh hoạt di chuyển qua các con phố hẹp và bãi đỗ xe ngầm, nhanh chóng kéo các phương tiện bị hỏng; trên địa hình phức tạp, chúng có thể tiến sâu vào vùng núi và khu vực cát để thực hiện tìm kiếm cứu nạn nhân sự và vận chuyển vật tư.   Hơn nữa, chúng có thể được cải tiến theo mô-đun để biến thành xe cứu hỏa cỡ nhỏ, xe cấp điện khẩn cấp, xe thoát nước và phòng chống lũ lụt, tham gia chữa cháy ban đầu, đảm bảo cung cấp điện và quản lý ngập lụt đô thị, trở thành thiết bị hiệu quả cao cho công tác cứu hộ khẩn cấp và kỹ thuật đô thị.     Chia sẻ bản vẽ xe bán tải dịch vụ cứu hỏa Isuzu khẩn cấp Moldova   Chia sẻ bản vẽ xe bán tải dịch vụ cứu hỏa Isuzu khẩn cấp Moldova     Sửa chữa tai nạn đường cao tốc Xe cứu hộ xe bán tải ISUZUvới thân xe nhỏ gọn và linh hoạt, có thể nhanh chóng tiếp cận hiện trường tai nạn đường cao tốc. Chúng có thể di chuyển các phương tiện bị hỏng hoặc hư hại bằng cách nâng và kéo, đồng thời với sự hỗ trợ của các dụng cụ tháo dỡ trên xe, bộ sơ cứu, bình chữa cháy và các thiết bị khác, chúng có thể hỗ trợ cứu người bị mắc kẹt, xử lý đám cháy ban đầu, nhanh chóng dọn đường và đảm bảo trật tự giao thông đường cao tốc cũng như an toàn cho tài xế và hành khách.     Sửa chữa đường dây khẩn cấp Xe dịch vụ cứu hộ đường dây khẩn cấp thương hiệu ISUZU, được trang bị máy phát điện và dụng cụ sửa chữa, có thể hỗ trợ sửa chữa đường dây khẩn cấp và đảm bảo khôi phục nhanh chóng các mạng lưới liên lạc, trở thành lực lượng quan trọng trong công tác hỗ trợ thông tin liên lạc khẩn cấp.     Cứu hộ động đất Sau trận động đất, xe bán tải ISUZU 4X4 với khả năng vượt địa hình mạnh mẽ đã tiến sâu vào khu vực thảm họa, mang theo thiết bị tháo dỡ và phát hiện sự sống để tìm kiếm người bị mắc kẹt, vận chuyển vật tư khẩn cấp, đồng thời đóng vai trò là các nút chỉ huy và cấp điện tạm thời để khôi phục các tuyến sinh mạng trong khu vực động đất.     Cứu hộ tai nạn giao thông Xe dịch vụ khẩn cấp bán tải ISUZU nhanh chóng đến hiện trường tai nạn giao thông để thực hiện cảnh báo tại chỗ, cứu hộ người bị thương, dọn dẹp đường và điều tiết giao thông, phối hợp xử lý tai nạn và tình huống khẩn cấp, nhanh chóng khôi phục giao thông đường bộ, nỗ lực tối đa đảm bảo an toàn và hiệu quả trong công tác cứu hộ tai nạn.         Danh sách thiết bị cứu hộ khẩn cấp cho xe dịch vụ cứu hỏa bán tải ISUZU   Danh mục Tên thiết bị Thông số kỹ thuật Số lượng Mục đích sử dụng Cấp độ cấu hình Hệ thống chữa cháy và cấp nước Bơm chữa cháy lắp trên xe Áp suất trung bình và thấp 1,0~2,0MPa 1 bộ Cấp nước có áp lực tại hiện trường cháy Bắt buộc   Vòi chữa cháy Φ65 20m mỗi cuộn 4~6 cuộn Truyền dẫn và kết nối nước Bắt buộc   Đầu phun chữa cháy hai mục đích dạng thẳng và phun sương DN65 2~3 chiếc Phun tia nước chữa cháy và bảo vệ bằng...

Xe chữa cháy đô thị chính Sinotruk Sitrak, còn được gọi là xe chữa cháy phòng thủ dân sự thương hiệu HOWO hoặc xe tải cứu hỏa sở cứu hỏa thành phố sử dụng khung gầm HOWO, do công ty chúng tôi sản xuất được chế tạo trên khung gầm xe tải cấp 2 ZZ5206N471GF5 do Jinan Truck Co., Ltd. thuộc Tập đoàn Xe tải hạng nặng Quốc gia Trung Quốc sản xuất. Được trang bị cabin hai hàng ghế nguyên bản, xe có thể chở tối đa 6 thành viên tổ lái bao gồm cả tài xế, mang lại trải nghiệm lái xe thoải mái và linh hoạt.   Tải xuống PDF: Bản vẽ 3D thiết kế xe cứu hộ chữa cháy đô thị SITRAK   Bản vẽ thiết kế xe cứu hộ chữa cháy đô thị SITRAK   Xe chữa cháy phòng thủ dân sự thương hiệu HOWO được trang bị hệ thống bọt khí nén trên xe WIT-CAFS-PRO-60/100, có đặc điểm vận hành đơn giản và điều khiển vi máy tính tự động hoàn toàn theo thời gian thực, chính xác trong việc tạo bọt, cùng với nhiều hệ thống bảo vệ và cảnh báo. Lính cứu hỏa có thể thuận tiện lựa chọn các loại bọt chữa cháy khác nhau như bọt khô và bọt ướt thông qua nút nhấn tùy theo điều kiện phức tạp của hiện trường cháy. Hệ thống này được nạp sẵn cả chất cô đặc bọt loại A và loại B, cho phép dập tắt và kiểm soát hiệu quả các đám cháy loại A và loại B với hiệu suất môi trường xuất sắc, giúp nâng cao đáng kể hiệu quả chữa cháy của xe chữa cháy.       Thông số kỹ thuật chính của xe cứu hỏa sở cứu hỏa sử dụng khung gầm HOWO: Hạng mục Thông số kỹ thuật Mẫu xe CS5180GXFAP60／S6 Kích thước tổng thể 9200 × 2520 × 3600 mm Khối lượng toàn bộ xe 18450 kg Dung tích chất lỏng 4500 L (Nước); 600 L (Bọt loại A); 1000 L (Bọt loại B) Tốc độ tối đa 110 km/h Lưu lượng định mức của bơm chữa cháy 60 L/s @ 1.0 MPa Lưu lượng định mức của vòi phun chữa cháy 48 L/s @ 0.8 MPa Tầm phun của vòi phun chữa cháy ≥70 m (Nước); ≥60 m (Bọt loại B) Thông số tời phía trước Lực kéo tối đa: 75 kN; Loại truyền động: Điện Thông số đèn nâng Độ cao nâng tối đa so với mặt đất: ≥8.3 m Góc tiếp cận / Góc thoát 15° / 11°   Bản vẽ 3D xe chữa cháy đô thị SINOTRUK HOWO   Bản vẽ 3D xe chữa cháy đô thị SINOTRUK HOWO     Dung tích xe chữa cháy đô thị SINOTRUK HOWO: Hạng mục Thông số kỹ thuật Dung tích 4500 L nước; 600 L bọt loại A; 1000 L bọt loại B Vật liệu Thân bồn được chế tạo từ các tấm thép không gỉ 304 - Tấm bên và tấm đầu bồn: tấm thép không gỉ dày 3 mm - Tấm trên của bồn: tấm thép không gỉ gân nổi dày 3 mm Kết cấu Kết cấu hàn bằng thép tấm với các vách chống xô tích hợp bên trong Thiết bị - 2 nắp cửa người với thiết bị khóa nhanh và tháo nhanh - 3 bộ chỉ báo mức chất lỏng - 3 cửa xả được điều khiển bằng van thủ công - 2 cổng van thông hơi - 1 thiết bị chống tràn - 1 cổng nạp bọt loại A Yêu cầu kỹ thuật Tuân thủ các quy định liên quan của XF 39 Xe chữa cháy – Yêu cầu và phương pháp thử nghiệm   bản vẽ xe chữa cháy phòng thủ dân sự thương hiệu HOWO   bản vẽ xe chữa cháy phòng thủ dân sự thương hiệu HOWO   Hệ thống bọt khí nén lắp trên xe chữa cháy đô thị HOWO Hạng mục Bọt ướt     Bọt khô     Các thông số chính của hệ thống Lưu lượng   (L/phút) Tầm phun   (m) Tỷ...

Sổ tay hướng dẫn sử dụng dành cho nhà chế tạo thân xe chữa cháy khung gầm Isuzu,còn được gọi là sổ tay lắp ráp thân xe khung gầm xe chữa cháy Isuzu, sổ tay nhà chế tạo thân xe phương tiện chữa cháy Isuzu hoặc sổ tay hướng dẫn chế tạo thân xe động cơ chữa cháy Isuzu, là tài liệu kỹ thuật cốt lõi được thiết kế dành riêng cho các nhà sản xuất chuyên cải tạo xe chữa cháy. Dựa trên khung gầm xe thương mại trưởng thành của Isuzu, tài liệu tập trung vào toàn bộ quy trình cải tạo, lắp ráp và điều chỉnh các kết cấu thượng tầng chuyên dụng cho xe chữa cháy, đóng vai trò là tài liệu kỹ thuật quan trọng kết nối giữa thiết kế khung gầm ban đầu và các chức năng chữa cháy tùy chỉnh.   Tải xuống trực tiếp: sổ tay hướng dẫn sử dụng dành cho nhà chế tạo thân xe chữa cháy khung gầm Isuzu             Nội dung cốt lõi của Sổ tay lắp ráp thân xe & khung gầm xe chữa cháy Isuzu xoay quanh khả năng tương thích của khung gầm. Trước tiên, tài liệu làm rõ các thông số kết cấu, dữ liệu độ bền khung, giao diện đầu ra công suất và thông số kỹ thuật hệ thống điện của khung gầm xe chữa cháy Isuzu (bao gồm các dòng hạng nhẹ/trung/nặng như ELF, FVR và GIGA), cung cấp hướng dẫn kỹ thuật chính xác cho việc cải tạo kết cấu thượng tầng.   Thứ hai, các tiêu chuẩn lắp đặt cho kết cấu thượng tầng chữa cháy chuyên dụng được quy định chi tiết, bao gồm thông số kỹ thuật cố định cho bồn nước/bồn bọt, yêu cầu kết nối đối với bơm chữa cháy (như dòng CB) và bộ trích công suất, bố trí đường ống và tiêu chuẩn làm kín, cũng như kích thước lắp đặt và tiêu chuẩn chịu tải cho các khoang thiết bị, súng phun chữa cháy và các thiết bị khác, đảm bảo độ ổn định kết cấu và độ tin cậy chức năng của phương tiện sau cải tạo.                           Trong khi đó, Sổ tay nhà chế tạo thân xe phương tiện chữa cháy Isuzu bao gồm các yêu cầu tuân thủ an toàn, xác định rõ các tiêu chuẩn khí thải, quy định an toàn giao thông đường bộ và nguyên tắc phân bổ trọng lượng xe cần tuân thủ trong quá trình cải tạo, tránh ảnh hưởng đến hiệu suất khung gầm và an toàn khi vận hành do việc cải tạo không đúng cách. Hơn nữa, tài liệu cung cấp hướng dẫn về việc bố trí sẵn các giao diện bảo trì và thiết kế thuận tiện cho bảo dưỡng, giúp các nhà sản xuất cải tạo cân bằng giữa chức năng và việc bảo trì trong tương lai,

Bản vẽ xe cứu hỏa tạo bọt Isuzu QL1070BUKWY, còn được gọi là bản vẽ xe chữa cháy tạo bọt Isuzu hoặc bản vẽ xe cứu hộ chữa cháy Isuzu, bao gồm các bộ phận như khung gầm Isuzu QL1070BUKWY, thùng chứa nước và bọt, bơm chữa cháy, hệ thống đường ống và hệ thống thiết bị & điện. Xe cứu hỏa gắn bồn bọt chữa cháy Isuzu được trang bị thang sau bằng hợp kim nhôm có thể tháo rời, và phòng bơm được đặt ở phía sau xe. Bồn chứa sử dụng kết cấu hàn bằng thép tấm, với dung tích nước là 1,36 mét khối và dung tích chất lỏng tạo bọt là 0,5 mét khối. ▶ Mẫu xe tải: Xe chữa cháy ISUZU Foam ▶ S Quy trình làm sạch: 1500 lít nước + 500 lít bọt ▶ Lĩnh vực ứng dụng : Đội cứu hỏa / Cục cứu hỏa thành phố Hàng hóa xe tải Thông số kỹ thuật Vị trí dự án Xe cứu hỏa tạo bọt ISUZU 4x2 1500 lít, 500 lít Đội cứu hỏa Bản vẽ xe cứu hỏa ISUZU QL1070BUKWY có khả năng chứa bọt chữa cháy Mục Thông số kỹ thuật Mô hình xe CS5070GXFPM20/Q6A Kích thước tổng thể 6800×1990×2990 mm Tổng khối lượng xe 6800 kg Dung tích chất lỏng 1500 lít (nước); 500 lít (bọt) Tốc độ tối đa 95 km/h Lưu lượng định mức của máy bơm chữa cháy 30 L/s @ 1,0 MPa Lưu lượng định mức của thiết bị giám sát hỏa hoạn 24 L/s @ 0,8 MPa Phạm vi giám sát hỏa hoạn ≥55 m (Nước); ≥42 m (Bọt) Góc tiếp cận / Góc cất cánh 24° / 14° Bản vẽ kỹ thuật xe chữa cháy bọt nước ISUZU 2000L mới Bản vẽ CAD xe chữa cháy bọt ISUZU 2026 (chia sẻ) Bản vẽ xe cứu hỏa khung gầm cabin ISUZU 2026 (chia sẻ) Bản vẽ kỹ thuật gốc của xe cứu hỏa tạo bọt Isuzu Bản vẽ kỹ thuật xe cứu hỏa bồn chứa bọt Isuzu Bồn chứa nước của xe cứu hỏa bọt Isuzu được làm bằng thép tấm carbon chất lượng cao với lớp xử lý chống ăn mòn trên thành trong, trong khi bồn chứa bọt được làm bằng thép không gỉ 304. Xe cứu hỏa được trang bị bơm chữa cháy Model CB10/30 và vòi phun chữa cháy đa năng Model PL8/24. Mục Thông số kỹ thuật Mô hình khung gầm Isuzu 600P QL1070BUKWY, đạt tiêu chuẩn khí thải quốc gia Trung Quốc giai đoạn VI. Loại truyền động 4×2 Chiều dài cơ sở 3815 mm Tốc độ tối đa 115 km/h Mô hình động cơ 4KH1CN6LB Công suất định mức 88 KW Khối lượng tổng 7020 kg Hình ảnh nhìn từ phía trước của xe cứu hỏa ISUZU Hình ảnh phía trước bên phải, mềm mại như bọt biển. Hình ảnh phía sau xe chữa cháy bọt Mục Thông số kỹ thuật Dung tích 1360 lít (nước); 500 lít (bọt) Vật liệu Bồn chứa nước: làm bằng thép tấm carbon chất lượng cao, được xử lý chống ăn mòn bên trong. - Tấm đáy: Tấm thép cacbon dày 4 mm - Tấm ốp hông và tấm ốp đầu: Tấm thép cacbon dày 3 mm - Tấm trên cùng: Tấm thép carbon dày 3 mm có hoa văn caro. Bồn chứa bọt: làm bằng tấm thép không gỉ chất lượng cao. - Tấm đáy: Tấm thép không gỉ dày 4 mm - Tấm ốp hông và tấm ốp đầu: Tấm thép không gỉ dày 3 mm - Mặt trên: Tấm thép không gỉ dày 3 mm có hoa văn caro Kết cấu Cấu trúc hàn bằng thép tấm với vách ngăn chống tràn bên trong. Thiết bị • 1 nắp cống có thiết bị khóa và mở nhanh • 2 chỉ báo mực chất lỏng • 2 cửa thoát nước được điều khiển bằng van tay • 1 đầu nối van thông hơi • 1 thiết bị tràn Yêu cầu kỹ thuật Tuân thủ các quy định liên ...

Xe bán tải chữa cháy CS5030TXFQC15 Dongfeng Nissan RIV được cải tiến dựa trên xe bán tải dẫn động bốn bánh Dongfeng Nissan ZN1033UCM6A. Toàn bộ xe chủ yếu bao gồm khung gầm xe bán tải cabin kép có khả năng cơ động cao, đèn cảnh báo, khay đựng đồ kéo ra bên trong và các bộ phận khác. Chia sẻ bản vẽ xe bán tải chữa cháy Dongfeng Nissan RIV ▶ Mẫu xe tải: Xe bán tải cứu hỏa Dongfeng Nissan ▶ S sự cải thiện: Cứu hộ nhanh chóng ▶ Lĩnh vực ứng dụng : Đội cứu hỏa / Cục cứu hỏa thành phố Hàng hóa xe tải Thông số kỹ thuật Vị trí dự án Xe cứu hỏa DONGFENG NISAN 4x4 Thiết bị chiếu sáng và phòng cháy chữa cháy Đội cứu hỏa Mục tiêu cốt lõi: 01: Được sử dụng để vận chuyển thiết bị và vật liệu cứu hộ khẩn cấp trong các thảm họa thiên nhiên đột ngột, tai nạn an toàn, hỏa hoạn và các trường hợp khẩn cấp khác. 02: Quân đội, lực lượng đặc nhiệm an ninh công cộng, lực lượng cứu hỏa hỗ trợ. ngắt trang Mục Thông số kỹ thuật Kích thước tổng thể (mm) 5537 × 1850 × 1950 Trọng lượng tịnh (kg) 2205 Tổng trọng lượng xe (kg) 2580 Công suất động cơ (kW) 122 Số lượng người ở 2+3 Tốc độ tối đa (km/h) 155 Góc tiếp cận / Góc thoát (°) 33 / 25 Công suất riêng (kW/T) 47,29 Tiêu chuẩn khí thải GB18352.6-2016 Trung Quốc Ⅵ Sửa chữa khẩn cấp 03: Kiểm tra và sửa chữa khẩn cấp đường ống dẫn dầu khí, hóa chất, khí đốt tự nhiên, cấp nước và cấp điện. 04: Vận chuyển thiết bị và vật liệu để sửa chữa và bảo trì khẩn cấp các sự cố thiết bị như đường dây truyền tải và biến áp điện cao áp, đường cao tốc và mỏ. Hình ảnh mặt trước xe bán tải Nissan Fire. Xe cứu hỏa nhìn từ bên hông Xe bán tải chữa cháy nhìn từ phía sau Tài liệu trên tàu Mục 01 Tài liệu kỹ thuật xe 02 Hướng dẫn vận hành khung gầm 03 Số khung xe bị mài mòn 04 Sổ tay bảo dưỡng khung gầm 05 Sổ tay hướng dẫn vận hành xe cứu hỏa 06 Thẻ bảo hành chất lượng khung máy 07 Giấy chứng nhận hợp quy xe cứu hỏa 08 Giấy chứng nhận hợp quy khung gầm 09 Thẻ dịch vụ theo dõi sau bán hàng cho xe cứu hỏa 10 Bộ dụng cụ khung gầm 11 Danh sách bàn giao xe cứu hỏa 12 Số động cơ bị mài mòn Hình ảnh nhà máy sản xuất xe bán tải cứu hỏa và cứu hộ Dongfeng Nissan. Các tính năng chính của xe bán tải chữa cháy Dongfeng Nissan: (1) Khả năng cơ động cao và khả năng vượt địa hình tốt; (2) Được trang bị khay đựng dụng cụ kéo ra bên trong xe để dễ dàng và nhanh chóng tiếp cận.

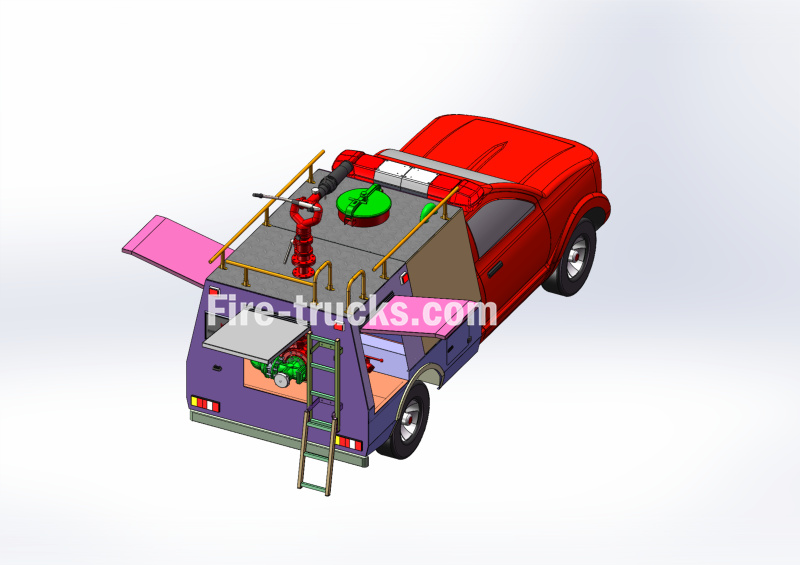

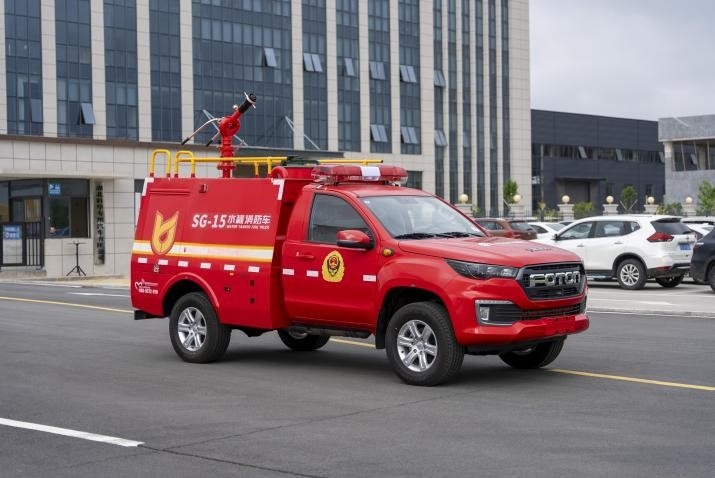

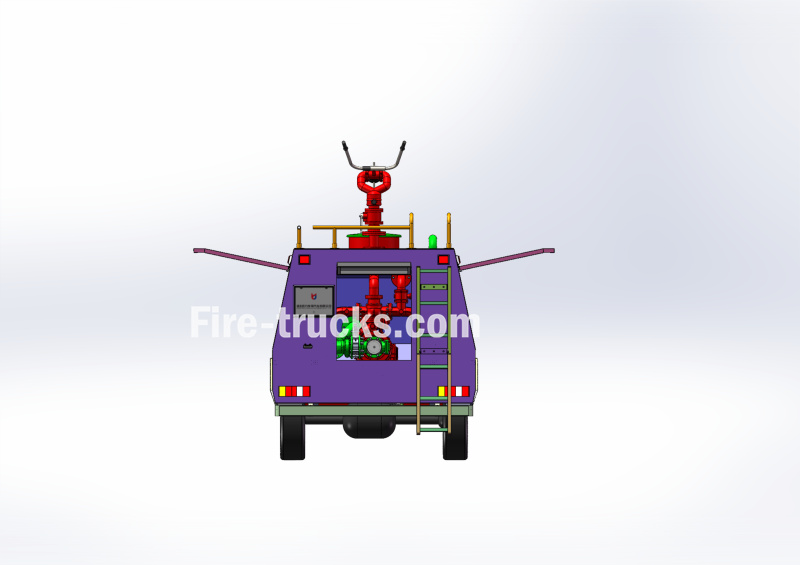

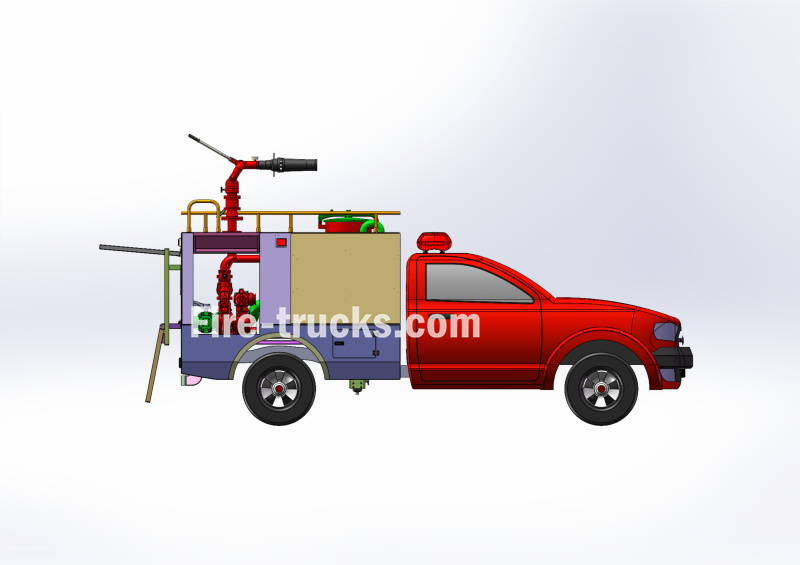

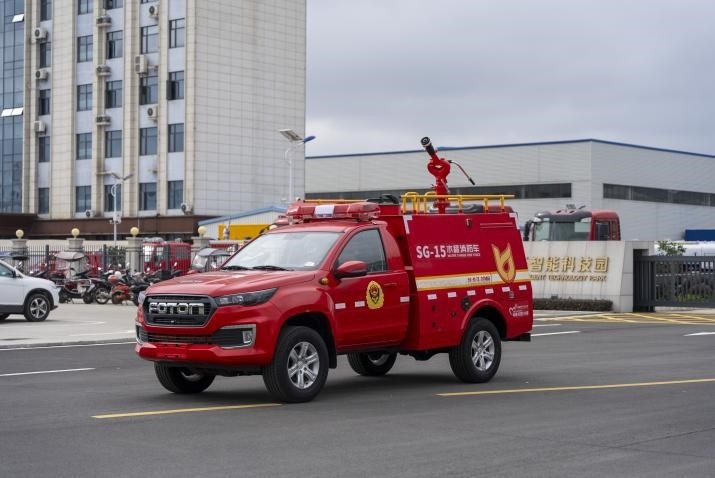

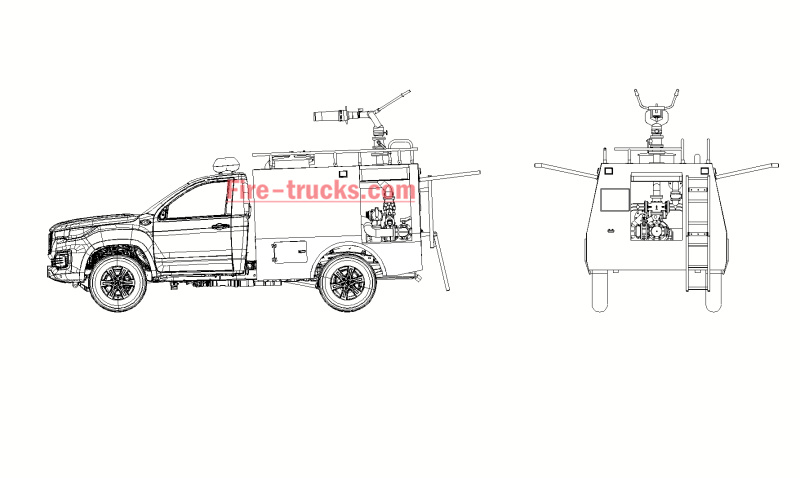

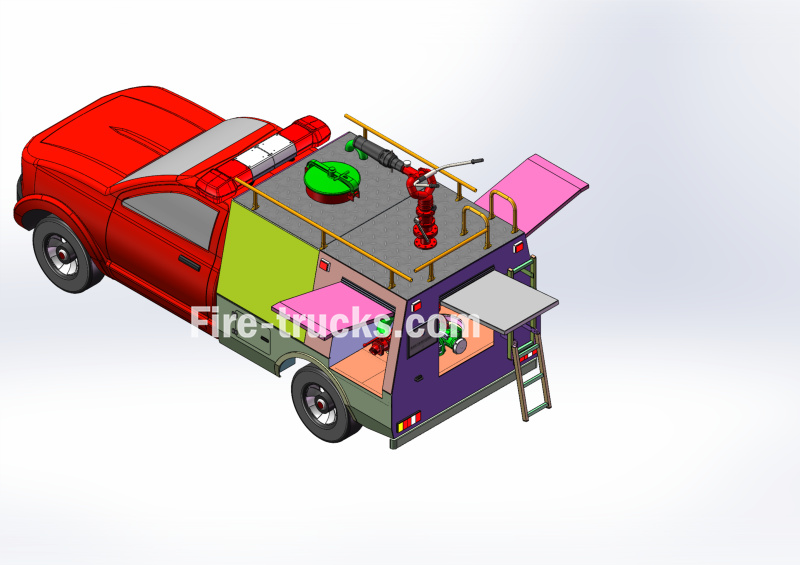

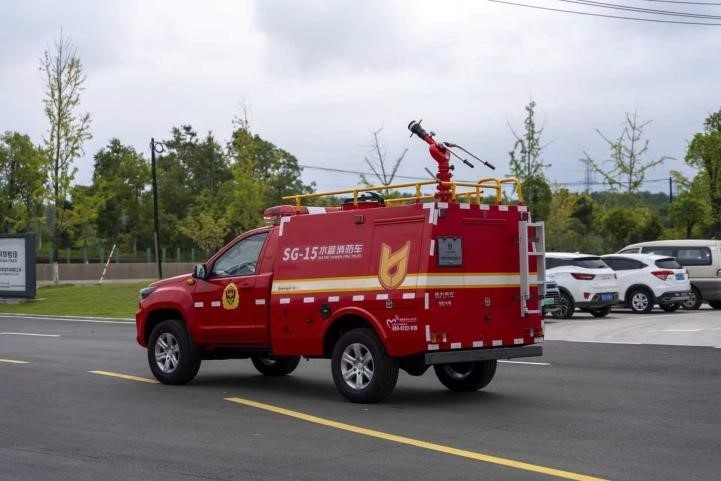

Xe bán tải chữa cháy FOTON 4x4 1500L Xe cứu hộ phản ứng nhanh, còn được gọi là xe bán tải cứu hộ FOTON hoặc xe chữa cháy nhanh Foton, được sử dụng rộng rãi trong nhiều tình huống cứu hộ khẩn cấp nhờ tính cơ động cao, khả năng vượt địa hình mạnh mẽ và khả năng tùy chỉnh linh hoạt, đặc biệt phù hợp với địa hình phức tạp và những khu vực hẹp mà các xe cứu hỏa lớn truyền thống khó tiếp cận. Cái xe bán tải Foton Fire Xe được trang bị thang sau bằng hợp kim nhôm (có thể tháo rời), phòng bơm nằm ở phía sau xe. Bồn chứa nước được hàn từ tấm thép và hợp kim nhôm chất lượng cao, có dung tích 1,5 mét khối. Xe được trang bị bơm chữa cháy CB10/30 và vòi phun nước chữa cháy PS8/30W. Bản vẽ kỹ thuật xe bán tải chữa cháy FOTON 1500L - Xe can thiệp nhanh ▶ Mẫu xe tải: Xe bán tải cứu hộ FOTON 4x4 RIV ▶ S Lọc: 1500 lít nước ▶ Lĩnh vực ứng dụng : Đội cứu hỏa / Cục cứu hỏa thành phố Hàng hóa xe tải Thông số kỹ thuật Vị trí dự án Xe bán tải FOTON 4x4 RIV Động cơ 190 mã lực, dung tích 1500 lít Đội cứu hỏa Bản vẽ CAD xe cứu hỏa cứu hộ FOTON Bản vẽ CAD xe cứu hỏa cứu hộ FOTON Hình ảnh nhìn từ bên hông của máy ảnh Foton RIV Hình ảnh nhìn từ bên hông xe bán tải Foton Fire. Hình ảnh nhìn từ phía sau xe cứu hỏa Foton Mục Thông số kỹ thuật Mô hình xe CS5040GXFSG15/B6B Kích thước tổng thể 5080 × 1940 × 2640 mm Khối lượng tổng tối đa 4130 kg Dung tích chất lỏng 150 lít (nước) Tốc độ tối đa 135 km/h Lưu lượng định mức của máy bơm chữa cháy 30 L/s @ 1,0 MPa Lưu lượng định mức của thiết bị giám sát hỏa hoạn 30 L/s @ 0,8 MPa Phạm vi giám sát hỏa hoạn ≥ 60 m (Nước) Góc tiếp cận / Góc cất cánh 28° / 23° Hình ảnh nhà máy sản xuất xe bán tải chữa cháy FOTON RIV trang bị hệ thống chữa cháy. Hình ảnh nhà máy sản xuất xe bán tải chữa cháy FOTON RIV trang bị hệ thống chữa cháy. Hình ảnh nhà máy sản xuất xe bán tải chữa cháy FOTON RIV trang bị hệ thống chữa cháy. Thiết bị trên xe cứu hỏa FOTON : Loại KHÔNG. Tên Thông số kỹ thuật Số lượng Đơn vị Ghi chú Thiết bị chữa cháy 1 Ống hút DN100 8 m Loại ren 2 Bộ lọc FLF100 1 máy tính Loại ren 3 Bộ chia nước FII80/65×2-1.6 1 máy tính Ghép nối tức thời 4 Ống góp nước JII100/65×2-1.6 1 máy tính Ren trong sang khớp nối tức thời 5 Vòi chữa cháy 13-65-20 6 cuộn Áp suất bình thường; khớp nối tức thời 6 Vòi chữa cháy 13-80-20 2 cuộn Áp suất bình thường; khớp nối tức thời 7 Vòi chữa cháy 13-65-5 1 cuộn Khớp nối tức thời (để cấp nước từ bên ngoài) 8 Bộ chuyển đổi giảm KJ65/80 1 máy tính Ghép nối tức thời 9 Vải ống - 4 chiếc - 10 Cầu ống - 2 đôi - 11 Móc ống - 4 chiếc - 12 Cờ lê trụ cứu hỏa trên mặt đất - 1 máy tính - 13 Cờ lê trụ cứu hỏa ngầm - 1 máy tính - 14 Cờ lê ống hút 100 2 chiếc - 15 Vòi phun thẳng có chức năng ngắt dòng QZG3.5/7.5; 65 1 máy tính Ghép nối tức thời 16 Vòi phun tia thẳng và tia phun sương QLD6.0/6.5I; 65 1 máy tính Ghép nối tức thời Công cụ phá cửa và cứu hộ 1 Bình chữa cháy 3kg / ABC 1 đơn vị - 2 Xẻng - 1 máy tính - 3 Xà beng - 1 máy tính - 4 Rìu lửa - 1 máy tính - 5 Rìu cứu hỏa - 1 máy tính - 6 Cuốc chim - 1 máy tính - 7 Búa cao su - ...
