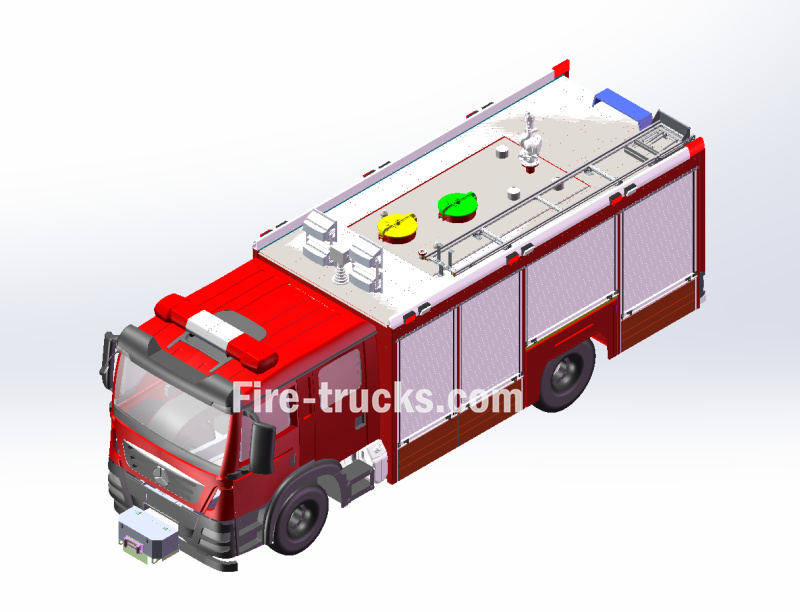

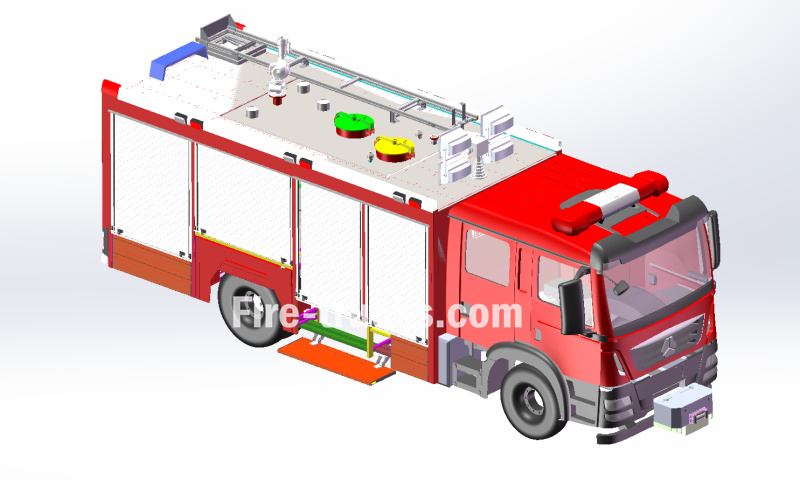

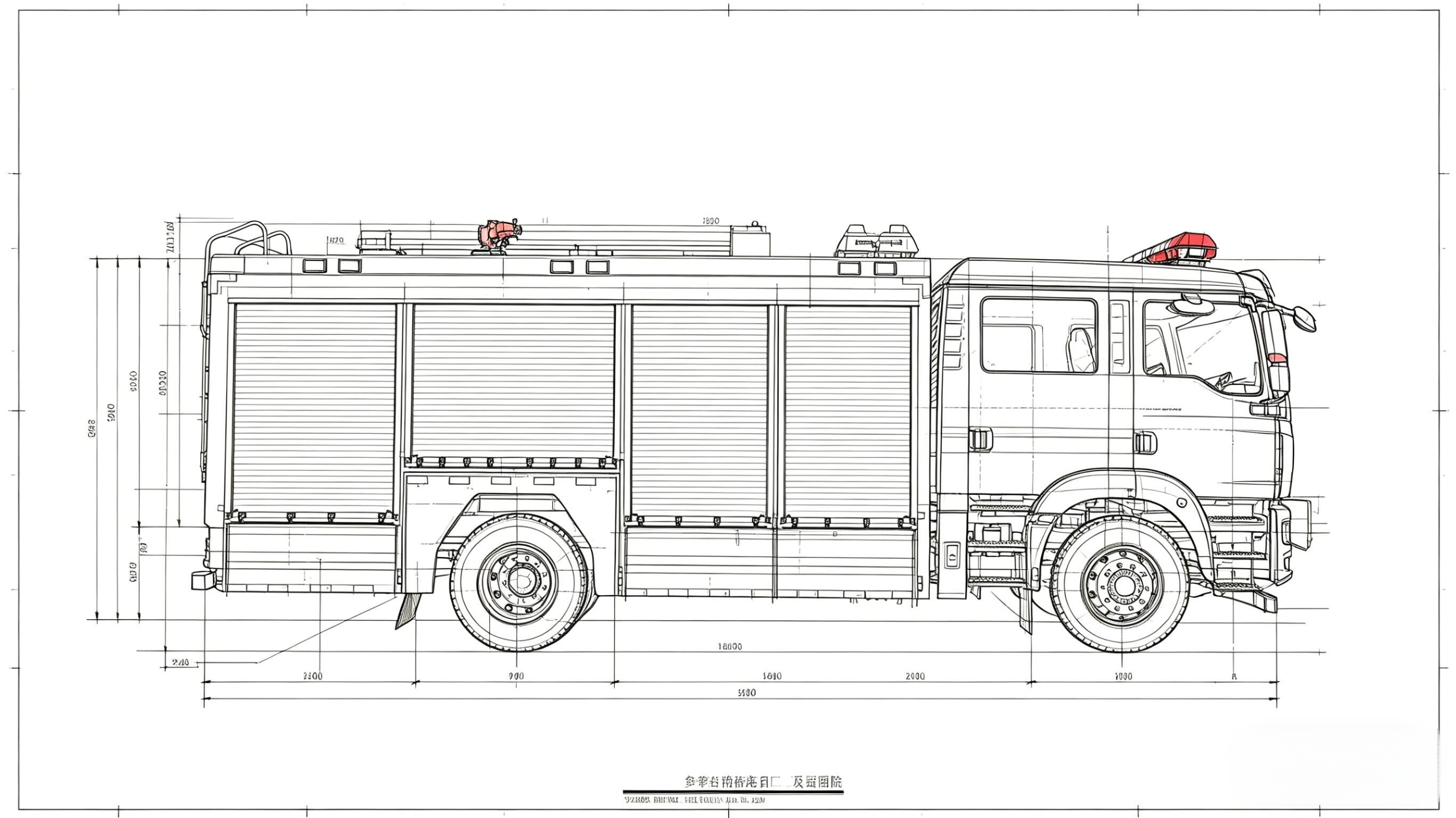

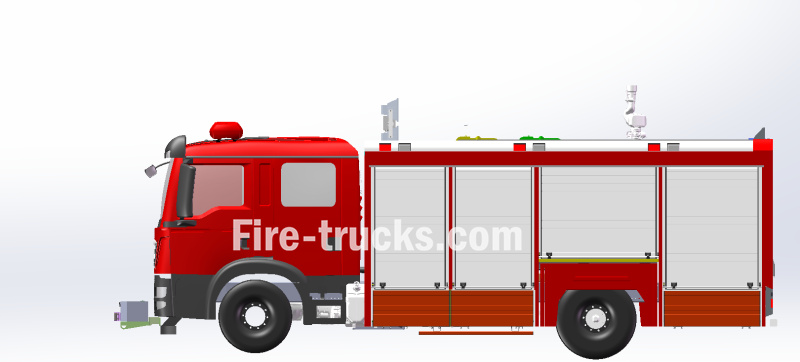

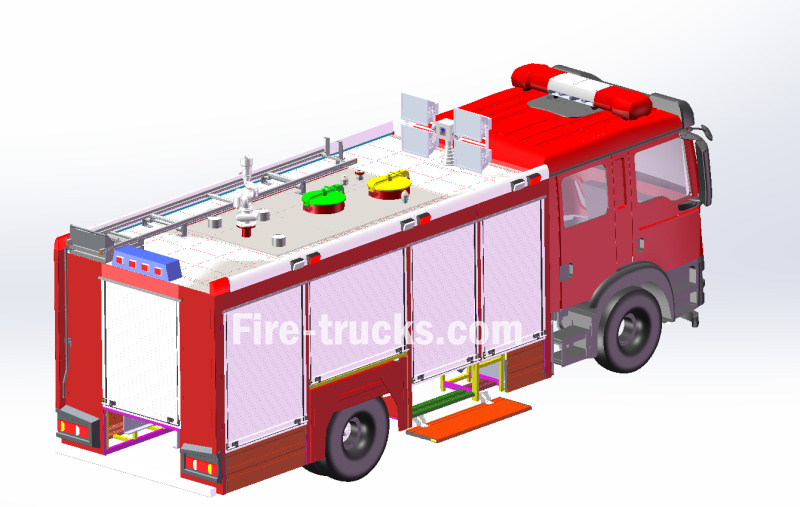

SITRAK Urban Fire Rescue Truck design drawing

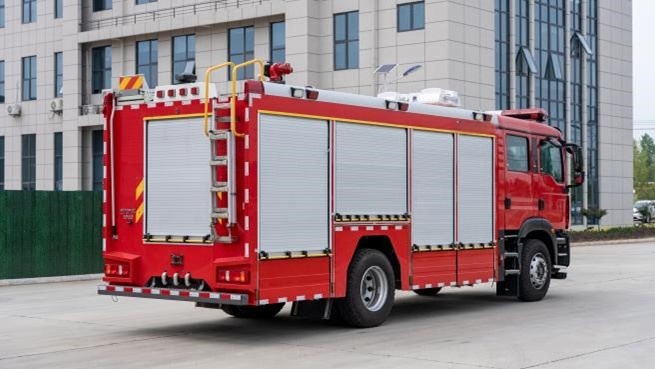

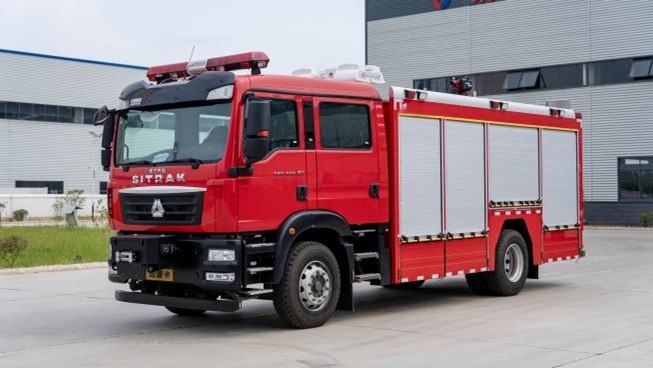

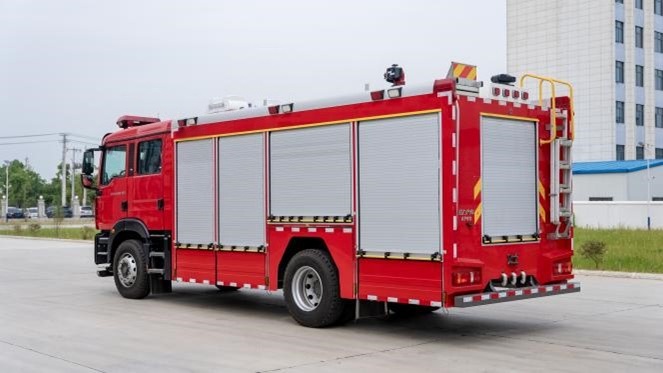

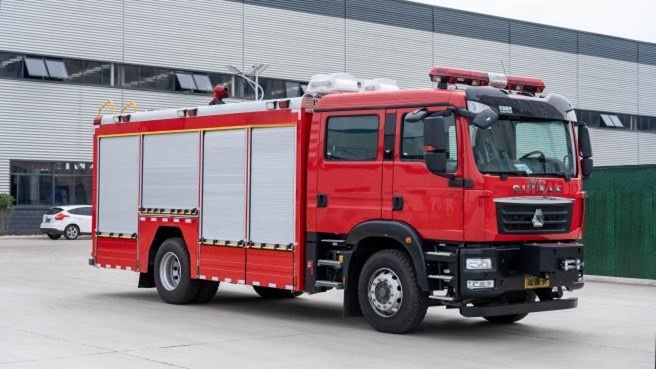

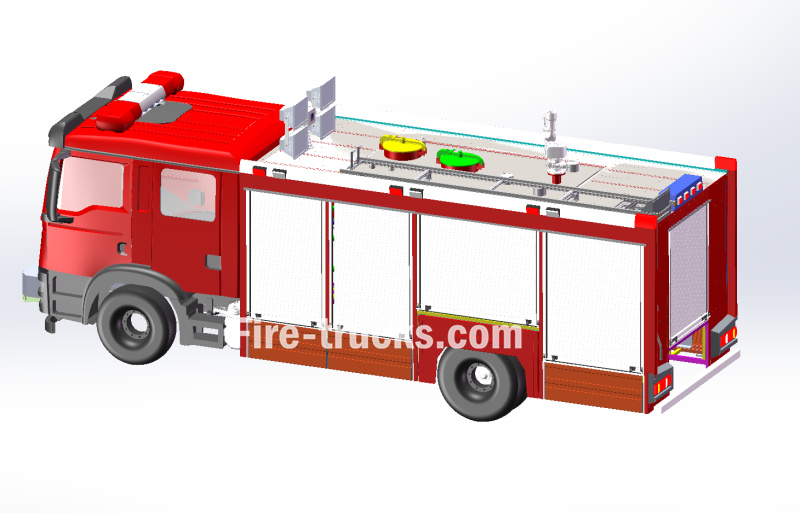

Sinotruk Sitrak urban main fire fighting vehicle, also called as HOWO brand civil defence firefighting vehicle or HOWO chassis city fire department truck, produced by our company is built on the ZZ5206N471GF5 Class 2 truck chassis manufactured by Jinan Truck Co., Ltd. of China National Heavy Duty Truck Group. Equipped with an original double-row cab, the vehicle can carry up to 6 crew members including the driver, providing comfortable and flexible driving experience.   The vehicle is fitted with the WIT-CAFS-PRO-60/100 on-board compressed air foam system, which features simple operation and fully automatic real-time precise microcomputer control for foam generation, together with multiple protection and alarm systems. Firefighters can conveniently select different fire extinguishing foam types such as dry foam and wet foam via push buttons in accordance with complex fire scene conditions. This system is pre-charged with both Class A and Class B foam concentrates, enabling efficient extinguishing and control of Class A and Class B fires with excellent environmental performance, which significantly enhances the fire extinguishing efficiency of the fire fighting vehicle. In addition, the vehicle is equipped with a front electric winch for towing, an 8.3-meter pneumatic lifting platform with four 1000W lights, and a 10kW on-board generator, allowing it to independently perform comprehensive emergency rescue functions including reconnaissance, forced entry, rescue, lighting and protection.   Item Specification Model KLF5180GXFAP60／S6 Overall Dimensions 9200 × 2520 × 3600 mm Gross Vehicle Mass 18450 kg Liquid Capacity 4500 L (Water); 600 L (Class A Foam); 1000 L (Class B Foam) Maximum Speed 110 km/h Rated Flow of Fire Pump 60 L/s @ 1.0 MPa Rated Flow of Fire Monitor 48 L/s @ 0.8 MPa Fire Monitor Range ≥70 m (Water); ≥60 m (Class B Foam) Front Winch Specification Max. Pulling Force: 75 kN; Drive Type: Electric Lifting Light Specification Max. Ground Clearance Height: ≥8.3 m Approach Angle / Departure Angle 15° / 11°     Item Specification Capacity 4500 L water; 600 L Class A foam; 1000 L Class B foam Material Tank body made of 304 stainless steel plates   - Tank side and end plates: 3 mm stainless steel plates   - Tank top plate: 3 mm stainless steel checkered plate Structure Steel plate welded structure with built-in anti-slosh baffles Equipment - 2 manhole covers with quick-locking and quick-release devices   - 3 liquid level indicators   - 3 drain outlets controlled by manual valves   - 2 breather valve ports   - 1 overflow device   - 1 Class A foam filling port Technical Requirements Comply with relevant provisions of XF 39 Fire Fighting Vehicles – Requirements and Test Methods Drawing —     Item Wet Foam     Dry Foam     Main System Parameters Flow   (L/min) Range   (m) Expansion   Ratio Flow   (L/min) R...

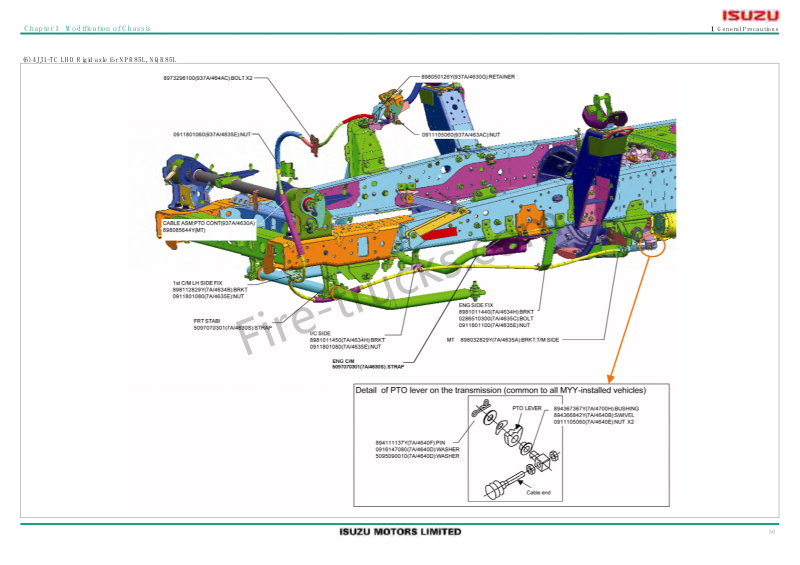

Isuzu Chassis Fire Trucks Body Builders User Manual, also known as the Isuzu fire truck chassis body assembly manual, Isuzu fire fighting vehicle body builder handbook, or Isuzu fire engine body fabrication user manual, is a core technical guide designed specifically for fire truck modification manufacturers. Based on Isuzu's mature commercial chassis, it focuses on the entire process of modifying, assembling, and adapting fire truck-specific superstructures, serving as a crucial technical document bridging the gap between the original chassis design and customized fire-fighting functions.   Directly Download: Isuzu chassis Fire Trucks body builders user manual              The core content of the Isuzu Fire Truck Chassis & Body Assembly Manual revolves around chassis compatibility. It first clarifies the structural parameters, frame strength data, power output interfaces, and electrical system specifications of Isuzu fire truck chassis (including light/medium/heavy-duty series such as ELF, FVR, and GIGA), providing precise technical guidance for superstructure modifications.   Secondly, the installation standards for the dedicated fire-fighting superstructure are specified in detail, including the fixing specifications for water tanks/foam tanks, the connection requirements for fire pumps (such as the CB series) and power take-offs, pipeline layout and sealing standards, as well as the installation dimensions and load-bearing standards for equipment boxes, fire monitors, and other equipment, ensuring the structural stability and functional reliability of the modified vehicle.                           Meanwhile, the Isuzu Fire Fighting Vehicle Body Builder Handbook covers safety compliance requirements, clearly defining the emission standards, road safety regulations, and vehicle weight distribution principles that must be followed during the modification process, avoiding any impact on chassis performance and driving safety due to improper modification. Furthermore, it provides guidance on maintenance interface reservations and convenient maintenance design, helping modification manufacturers balance functionality and future maintenance, making it an essential technical manual for building compliant and efficient Isuzu chassis fire trucks.   Take a look at other Fire truck technical drawing that may be of interest to you:   ● ISUZU VC66 heavy fire vehicle user manual ● GIGA ISUZU Water fire engine operation manual ● Techical drawing for Isuzu ELF 700P 2500 liter foam fire truck ● HOWO Rescue Fire Fighting Truck mounted Crane technical drawing

Bản vẽ xe cứu hỏa tạo bọt Isuzu QL1070BUKWY, còn được gọi là bản vẽ xe chữa cháy tạo bọt Isuzu hoặc bản vẽ xe cứu hộ chữa cháy Isuzu, bao gồm các bộ phận như khung gầm Isuzu QL1070BUKWY, thùng chứa nước và bọt, bơm chữa cháy, hệ thống đường ống và hệ thống thiết bị & điện. Xe cứu hỏa gắn bồn bọt chữa cháy Isuzu được trang bị thang sau bằng hợp kim nhôm có thể tháo rời, và phòng bơm được đặt ở phía sau xe. Bồn chứa sử dụng kết cấu hàn bằng thép tấm, với dung tích nước là 1,36 mét khối và dung tích chất lỏng tạo bọt là 0,5 mét khối. ▶ Mẫu xe tải: Xe chữa cháy ISUZU Foam ▶ S Quy trình làm sạch: 1500 lít nước + 500 lít bọt ▶ Lĩnh vực ứng dụng : Đội cứu hỏa / Cục cứu hỏa thành phố Hàng hóa xe tải Thông số kỹ thuật Vị trí dự án Xe cứu hỏa tạo bọt ISUZU 4x2 1500 lít, 500 lít Đội cứu hỏa Bản vẽ xe cứu hỏa ISUZU QL1070BUKWY có khả năng chứa bọt chữa cháy Mục Thông số kỹ thuật Mô hình xe CS5070GXFPM20/Q6A Kích thước tổng thể 6800×1990×2990 mm Tổng khối lượng xe 6800 kg Dung tích chất lỏng 1500 lít (nước); 500 lít (bọt) Tốc độ tối đa 95 km/h Lưu lượng định mức của máy bơm chữa cháy 30 L/s @ 1,0 MPa Lưu lượng định mức của thiết bị giám sát hỏa hoạn 24 L/s @ 0,8 MPa Phạm vi giám sát hỏa hoạn ≥55 m (Nước); ≥42 m (Bọt) Góc tiếp cận / Góc cất cánh 24° / 14° Bản vẽ kỹ thuật xe chữa cháy bọt nước ISUZU 2000L mới Bản vẽ CAD xe chữa cháy bọt ISUZU 2026 (chia sẻ) Bản vẽ xe cứu hỏa khung gầm cabin ISUZU 2026 (chia sẻ) Bản vẽ kỹ thuật gốc của xe cứu hỏa tạo bọt Isuzu Bản vẽ kỹ thuật xe cứu hỏa bồn chứa bọt Isuzu Bồn chứa nước của xe cứu hỏa bọt Isuzu được làm bằng thép tấm carbon chất lượng cao với lớp xử lý chống ăn mòn trên thành trong, trong khi bồn chứa bọt được làm bằng thép không gỉ 304. Xe cứu hỏa được trang bị bơm chữa cháy Model CB10/30 và vòi phun chữa cháy đa năng Model PL8/24. Mục Thông số kỹ thuật Mô hình khung gầm Isuzu 600P QL1070BUKWY, đạt tiêu chuẩn khí thải quốc gia Trung Quốc giai đoạn VI. Loại truyền động 4×2 Chiều dài cơ sở 3815 mm Tốc độ tối đa 115 km/h Mô hình động cơ 4KH1CN6LB Công suất định mức 88 KW Khối lượng tổng 7020 kg Hình ảnh nhìn từ phía trước của xe cứu hỏa ISUZU Hình ảnh phía trước bên phải, mềm mại như bọt biển. Hình ảnh phía sau xe chữa cháy bọt Mục Thông số kỹ thuật Dung tích 1360 lít (nước); 500 lít (bọt) Vật liệu Bồn chứa nước: làm bằng thép tấm carbon chất lượng cao, được xử lý chống ăn mòn bên trong. - Tấm đáy: Tấm thép cacbon dày 4 mm - Tấm ốp hông và tấm ốp đầu: Tấm thép cacbon dày 3 mm - Tấm trên cùng: Tấm thép carbon dày 3 mm có hoa văn caro. Bồn chứa bọt: làm bằng tấm thép không gỉ chất lượng cao. - Tấm đáy: Tấm thép không gỉ dày 4 mm - Tấm ốp hông và tấm ốp đầu: Tấm thép không gỉ dày 3 mm - Mặt trên: Tấm thép không gỉ dày 3 mm có hoa văn caro Kết cấu Cấu trúc hàn bằng thép tấm với vách ngăn chống tràn bên trong. Thiết bị • 1 nắp cống có thiết bị khóa và mở nhanh • 2 chỉ báo mực chất lỏng • 2 cửa thoát nước được điều khiển bằng van tay • 1 đầu nối van thông hơi • 1 thiết bị tràn Yêu cầu kỹ thuật Tuân thủ các quy định liên ...

Xe bán tải chữa cháy CS5030TXFQC15 Dongfeng Nissan RIV được cải tiến dựa trên xe bán tải dẫn động bốn bánh Dongfeng Nissan ZN1033UCM6A. Toàn bộ xe chủ yếu bao gồm khung gầm xe bán tải cabin kép có khả năng cơ động cao, đèn cảnh báo, khay đựng đồ kéo ra bên trong và các bộ phận khác. Chia sẻ bản vẽ xe bán tải chữa cháy Dongfeng Nissan RIV ▶ Mẫu xe tải: Xe bán tải cứu hỏa Dongfeng Nissan ▶ S sự cải thiện: Cứu hộ nhanh chóng ▶ Lĩnh vực ứng dụng : Đội cứu hỏa / Cục cứu hỏa thành phố Hàng hóa xe tải Thông số kỹ thuật Vị trí dự án Xe cứu hỏa DONGFENG NISAN 4x4 Thiết bị chiếu sáng và phòng cháy chữa cháy Đội cứu hỏa Mục tiêu cốt lõi: 01: Được sử dụng để vận chuyển thiết bị và vật liệu cứu hộ khẩn cấp trong các thảm họa thiên nhiên đột ngột, tai nạn an toàn, hỏa hoạn và các trường hợp khẩn cấp khác. 02: Quân đội, lực lượng đặc nhiệm an ninh công cộng, lực lượng cứu hỏa hỗ trợ. ngắt trang Mục Thông số kỹ thuật Kích thước tổng thể (mm) 5537 × 1850 × 1950 Trọng lượng tịnh (kg) 2205 Tổng trọng lượng xe (kg) 2580 Công suất động cơ (kW) 122 Số lượng người ở 2+3 Tốc độ tối đa (km/h) 155 Góc tiếp cận / Góc thoát (°) 33 / 25 Công suất riêng (kW/T) 47,29 Tiêu chuẩn khí thải GB18352.6-2016 Trung Quốc Ⅵ Sửa chữa khẩn cấp 03: Kiểm tra và sửa chữa khẩn cấp đường ống dẫn dầu khí, hóa chất, khí đốt tự nhiên, cấp nước và cấp điện. 04: Vận chuyển thiết bị và vật liệu để sửa chữa và bảo trì khẩn cấp các sự cố thiết bị như đường dây truyền tải và biến áp điện cao áp, đường cao tốc và mỏ. Hình ảnh mặt trước xe bán tải Nissan Fire. Xe cứu hỏa nhìn từ bên hông Xe bán tải chữa cháy nhìn từ phía sau Tài liệu trên tàu Mục 01 Tài liệu kỹ thuật xe 02 Hướng dẫn vận hành khung gầm 03 Số khung xe bị mài mòn 04 Sổ tay bảo dưỡng khung gầm 05 Sổ tay hướng dẫn vận hành xe cứu hỏa 06 Thẻ bảo hành chất lượng khung máy 07 Giấy chứng nhận hợp quy xe cứu hỏa 08 Giấy chứng nhận hợp quy khung gầm 09 Thẻ dịch vụ theo dõi sau bán hàng cho xe cứu hỏa 10 Bộ dụng cụ khung gầm 11 Danh sách bàn giao xe cứu hỏa 12 Số động cơ bị mài mòn Hình ảnh nhà máy sản xuất xe bán tải cứu hỏa và cứu hộ Dongfeng Nissan. Các tính năng chính của xe bán tải chữa cháy Dongfeng Nissan: (1) Khả năng cơ động cao và khả năng vượt địa hình tốt; (2) Được trang bị khay đựng dụng cụ kéo ra bên trong xe để dễ dàng và nhanh chóng tiếp cận.

Xe bán tải chữa cháy FOTON 4x4 1500L Xe cứu hộ phản ứng nhanh, còn được gọi là xe bán tải cứu hộ FOTON hoặc xe chữa cháy nhanh Foton, được sử dụng rộng rãi trong nhiều tình huống cứu hộ khẩn cấp nhờ tính cơ động cao, khả năng vượt địa hình mạnh mẽ và khả năng tùy chỉnh linh hoạt, đặc biệt phù hợp với địa hình phức tạp và những khu vực hẹp mà các xe cứu hỏa lớn truyền thống khó tiếp cận. Cái xe bán tải Foton Fire Xe được trang bị thang sau bằng hợp kim nhôm (có thể tháo rời), phòng bơm nằm ở phía sau xe. Bồn chứa nước được hàn từ tấm thép và hợp kim nhôm chất lượng cao, có dung tích 1,5 mét khối. Xe được trang bị bơm chữa cháy CB10/30 và vòi phun nước chữa cháy PS8/30W. Bản vẽ kỹ thuật xe bán tải chữa cháy FOTON 1500L - Xe can thiệp nhanh ▶ Mẫu xe tải: Xe bán tải cứu hộ FOTON 4x4 RIV ▶ S Lọc: 1500 lít nước ▶ Lĩnh vực ứng dụng : Đội cứu hỏa / Cục cứu hỏa thành phố Hàng hóa xe tải Thông số kỹ thuật Vị trí dự án Xe bán tải FOTON 4x4 RIV Động cơ 190 mã lực, dung tích 1500 lít Đội cứu hỏa Bản vẽ CAD xe cứu hỏa cứu hộ FOTON Bản vẽ CAD xe cứu hỏa cứu hộ FOTON Hình ảnh nhìn từ bên hông của máy ảnh Foton RIV Hình ảnh nhìn từ bên hông xe bán tải Foton Fire. Hình ảnh nhìn từ phía sau xe cứu hỏa Foton Mục Thông số kỹ thuật Mô hình xe CS5040GXFSG15/B6B Kích thước tổng thể 5080 × 1940 × 2640 mm Khối lượng tổng tối đa 4130 kg Dung tích chất lỏng 150 lít (nước) Tốc độ tối đa 135 km/h Lưu lượng định mức của máy bơm chữa cháy 30 L/s @ 1,0 MPa Lưu lượng định mức của thiết bị giám sát hỏa hoạn 30 L/s @ 0,8 MPa Phạm vi giám sát hỏa hoạn ≥ 60 m (Nước) Góc tiếp cận / Góc cất cánh 28° / 23° Hình ảnh nhà máy sản xuất xe bán tải chữa cháy FOTON RIV trang bị hệ thống chữa cháy. Hình ảnh nhà máy sản xuất xe bán tải chữa cháy FOTON RIV trang bị hệ thống chữa cháy. Hình ảnh nhà máy sản xuất xe bán tải chữa cháy FOTON RIV trang bị hệ thống chữa cháy. Thiết bị trên xe cứu hỏa FOTON : Loại KHÔNG. Tên Thông số kỹ thuật Số lượng Đơn vị Ghi chú Thiết bị chữa cháy 1 Ống hút DN100 8 m Loại ren 2 Bộ lọc FLF100 1 máy tính Loại ren 3 Bộ chia nước FII80/65×2-1.6 1 máy tính Ghép nối tức thời 4 Ống góp nước JII100/65×2-1.6 1 máy tính Ren trong sang khớp nối tức thời 5 Vòi chữa cháy 13-65-20 6 cuộn Áp suất bình thường; khớp nối tức thời 6 Vòi chữa cháy 13-80-20 2 cuộn Áp suất bình thường; khớp nối tức thời 7 Vòi chữa cháy 13-65-5 1 cuộn Khớp nối tức thời (để cấp nước từ bên ngoài) 8 Bộ chuyển đổi giảm KJ65/80 1 máy tính Ghép nối tức thời 9 Vải ống - 4 chiếc - 10 Cầu ống - 2 đôi - 11 Móc ống - 4 chiếc - 12 Cờ lê trụ cứu hỏa trên mặt đất - 1 máy tính - 13 Cờ lê trụ cứu hỏa ngầm - 1 máy tính - 14 Cờ lê ống hút 100 2 chiếc - 15 Vòi phun thẳng có chức năng ngắt dòng QZG3.5/7.5; 65 1 máy tính Ghép nối tức thời 16 Vòi phun tia thẳng và tia phun sương QLD6.0/6.5I; 65 1 máy tính Ghép nối tức thời Công cụ phá cửa và cứu hộ 1 Bình chữa cháy 3kg / ABC 1 đơn vị - 2 Xẻng - 1 máy tính - 3 Xà beng - 1 máy tính - 4 Rìu lửa - 1 máy tính - 5 Rìu cứu hỏa - 1 máy tính - 6 Cuốc chim - 1 máy tính - 7 Búa cao su - ...

Xe tải CS Là nhà sản xuất xe chữa cháy bột bọt nước chuyên nghiệp nhất tại Trung Quốc, tất cả các xe chữa cháy kết hợp bột khô và bọt của chúng tôi đều đặc biệt thích hợp để dập tắt các đám cháy liên quan đến khí dễ cháy, chất lỏng dễ cháy, dung môi hữu cơ, thiết bị điện và các vật liệu thông thường. Chúng được sử dụng rộng rãi tại các địa điểm có nguy cơ cao như các doanh nghiệp hóa dầu, kho dầu, sân bay, cảng và các trạm cứu hỏa đặc nhiệm đô thị. Chiếc Isuzu này Xe chữa cháy bằng bột bọt nước Bản vẽ kỹ thuật này chủ yếu được thiết kế cho các xe cứu hỏa hạng nhẹ và nhỏ. Ví dụ: đường phố hẹp trong thành phố, trạm xăng dầu nhỏ, khu vực hóa chất, sở giao thông đường bộ. Tùy thuộc vào các loại đơn đặt hàng khác nhau, khách hàng có thể yêu cầu nhiều loại chiều dài cơ sở (3900 mm, 4500 mm, 5000 mm) và công suất động cơ (240 mã lực, 300 mã lực). ▶ Mẫu xe tải: Isuzu FVR/GIGA ▶ S Quy trình tuyển khoáng: 3000 lít nước + 1000 lít bọt + 1000 lít bột khô ▶ Lĩnh vực ứng dụng : Đội cứu hỏa / Cục cứu hỏa thành phố Hàng hóa xe tải Thông số kỹ thuật Vị trí dự án Xe cứu hỏa Isuzu 4x2 trang bị bọt chữa cháy và bột chữa cháy Động cơ 5000 lít, công suất 240 mã lực Đội cứu hỏa Bản vẽ xe chữa cháy bằng bột và bọt nước mới năm 2026 (chia sẻ) Bản vẽ xe chữa cháy bằng bột và bọt nước mới năm 2026 (chia sẻ) Thử nghiệm thuốc nổ khô cho xe chữa cháy năm 2026 Thử nghiệm phun nước bằng tia nước cho xe chữa cháy (2026 NEW): Bột bọt nước mới Phần thiết kế Nội dung thiết kế cụ thể 1. Tổng quan về thiết kế 1. Các trường hợp áp dụng: Các địa điểm có rủi ro cao như các doanh nghiệp hóa dầu, các kho chứa dầu lớn và sân bay. 2. Tính năng: Tích hợp công nghệ chữa cháy bằng bột khô và bọt, thích hợp để dập tắt các đám cháy liên quan đến chất lỏng dễ cháy, khí dễ cháy, thiết bị điện và các đám cháy thông thường; ngăn ngừa bùng phát lại và kiểm soát đám cháy nhanh chóng. 3. Tiêu chuẩn thiết kế: Tuân thủ các tiêu chuẩn quốc gia như GB 7956.4-2019 và GB 7956.2-2014. 2. Thiết kế khung gầm xe 1. Cấu hình hệ thống truyền động: Khung gầm thương hiệu nổi tiếng quốc tế 6×4, động cơ diesel V6 tăng áp, công suất ≥350KW, tiêu chuẩn khí thải Trung Quốc VI, tỷ lệ công suất/trọng lượng ≥10Kw/t, tốc độ ≥100km/h 2. Cấu hình cơ bản: Hệ thống phanh thông minh ABS+ASR, trục PTO công suất tối đa, móc kéo trước và sau, và các bộ phận kim loại chống ăn mòn do nước biển. 3. Khoang cabin: Mặt trước phẳng, bốn cửa, hai hàng ghế, sức chứa 6 người; được trang bị camera hành trình toàn cảnh, camera lùi và radio trong xe; ghế điều chỉnh được với giá đỡ mặt nạ thở để đảm bảo an toàn và tiện lợi. 3.1. Thiết kế hệ thống kết cấu thượng tầng – Hệ thống bể chứa 1. Cấu trúc thể tích: Thiết kế phân chia khoang bên trong, tổng thể tích ≥12m³ (bể chứa nước ≥6m³, bể chứa bọt ≥3m³, bể chứa bột khô ≥3m³) 2. Vật liệu và quy trình sản xuất: Thép không gỉ 304, đáy dày ≥5mm, thành dày ≥4mm; vách ngăn chống rung lắc bên trong, nắp thăm và ống tràn trên đỉnh bồn để ngăn ngừa rung lắc và quá áp. 3.2. Hệ thống chữa cháy 1. Bơm chữa cháy:...

Xe chữa cháy bọt Isuzu 700P là xe cứu hỏa khẩn cấp phản ứng nhanh. Nó có ưu điểm vượt trội so với khung gầm xe tải Isuzu 4x2 và 4x4 của Nhật Bản, xét về kinh nghiệm hàng chục năm trên khung gầm xe tải cứng cáp cổ điển này. Xe phun bọt nước Isuzu 700P đã trở thành sự lựa chọn hàng đầu của nhiều sở cứu hỏa. Bản vẽ kỹ thuật xe cứu hỏa Isuzu ELF này chủ yếu được thiết kế cho các xe cứu hỏa cỡ nhỏ và nhẹ. Ví dụ: đường phố hẹp trong thành phố, trạm xăng dầu nhỏ, khu vực hóa chất, sở giao thông đường bộ. Tùy thuộc vào các yêu cầu khác nhau, khách hàng có thể yêu cầu nhiều loại chiều dài cơ sở (3360 mm, 3815 mm, 4715 mm) và công suất động cơ (190 mã lực, 205 mã lực). ▶ Mẫu xe tải: Isuzu 700P/ELF ▶ S Quy trình làm sạch: 2000 lít nước + 500 lít bọt ▶ Lĩnh vực ứng dụng : Đội cứu hỏa / Cục cứu hỏa thành phố Hàng hóa xe tải Thông số kỹ thuật Vị trí dự án Xe cứu hỏa phun bọt Isuzu 4x2 Động cơ 2500 lít, công suất 190 mã lực Đội cứu hỏa 3 tùy chọn cho xe cứu hỏa Isuzu ELF 700P

Cái Xe cứu hỏa cứu hộ khẩn cấp HOWO Xe cứu hỏa đa năng tích hợp cần cẩu là một phương tiện chuyên dụng cho việc phá dỡ, kéo, nâng và chiếu sáng, được thiết kế đặc biệt cho các hiện trường thảm họa phức tạp. Cấu hình cốt lõi của nó bao gồm cần cẩu cần gập 5 tấn, tời thủy lực 3 tấn, đèn pha 500W và máy phát điện, cho phép nó thực hiện các nhiệm vụ nâng, kéo và chiếu sáng. Thiết bị này phù hợp cho các hiện trường thiên tai và tai nạn giao thông, thực hiện các nhiệm vụ phá dỡ, cứu hộ và phát điện. Thiết kế dạng mô-đun cho phép điều chỉnh nhanh chóng bố trí thiết bị để thích ứng với các nhu cầu cứu hộ khác nhau. ⇒ Tải xuống file PDF bản vẽ : Bản vẽ kỹ thuật cần cẩu gắn trên xe cứu hỏa HOWO Bản vẽ kỹ thuật cần cẩu gắn trên xe cứu hỏa HOWO, nhìn từ phía trước bên trái. Xe cứu hỏa cẩu cứu hộ khẩn cấp HOWO Thông số kỹ thuật chính Cabin Cabin đôi, cho phép tối đa 6 người. Cần cẩu Người mẫu SQ5ZK2 Khả năng nâng 5000kg Số lượng cánh tay 3 Tay quây Số lượng 1 Dung tích 3000kg Đèn pha tìm kiếm Góc quay 360 ° chiều cao làm việc 5m, nâng tự động Bóng bay 500w*4pcs Tốc độ gió tối đa

Ghana HOWO xe cứu hỏa bột khô , còn được gọi là xe chữa cháy hóa chất khô Howo hoặc Howo xe cứu hỏa cứu hộ với bột Khung gầm Howo Xe cứu hỏa bột khô là loại xe chuyên dụng được thiết kế để dập tắt các đám cháy liên quan đến chất lỏng dễ cháy, khí dễ bắt lửa, thiết bị điện và các vật liệu rắn nói chung. Chúng đặc biệt hiệu quả đối với các đám cháy đường ống dẫn hóa chất lớn và là thiết bị tiêu chuẩn cho các doanh nghiệp hóa dầu. ⇒ Các tính năng chính Dung tích Mô hình động cơ Nước Bột khô Bọt Máy bơm chữa cháy Giám sát hỏa hoạn 12.000 lít MC11.46 / 460 mã lực 6.000 lít 2.000 lít 4.000 lít Máy bơm chữa cháy CB10/80 PL8/64 Tải xuống file PDF bản vẽ : Bản vẽ kỹ thuật xe cứu hỏa bột khô HOWO của Ghana Thiết bị cốt lõi của chúng bao gồm một bình chứa bột khô và một thiết bị phun. Khí nitơ áp suất cao đẩy chất chữa cháy dạng bột khô, tận dụng nguyên lý ức chế hóa học và bao phủ vật lý để nhanh chóng dập tắt đám cháy. Một số mẫu còn tích hợp hệ thống kết hợp bọt và bột khô, cho phép chúng xử lý các môi trường cháy phức tạp hơn. Hệ thống phòng cháy chữa cháy của Ghana đang dần được cải thiện, với Trung tâm Phòng cháy chữa cháy Quốc gia Ghana (GNFS) là nòng cốt, chịu trách nhiệm về công tác phòng ngừa, chữa cháy và cứu hộ trên toàn quốc. Các quy định về phòng cháy chữa cháy của Ghana dựa trên *Đạo luật Phòng cháy chữa cháy Ghana*, được bổ sung bởi các văn bản như *Chính sách Phòng cháy chữa cháy Quốc gia*, tạo thành một khung pháp lý. Nước bọt Xe chữa cháy bột khô bản vẽ kỹ thuật Bản vẽ kỹ thuật xe cứu hỏa bột khô bọt nước Trung Quốc Bản vẽ xe cứu hỏa bột khô bọt Nhà máy sản xuất xe cứu hỏa bột khô tạo bọt của Ghana Về cơ sở vật chất chữa cháy, Ghana có số lượng trạm cứu hỏa hạn chế, chủ yếu tập trung ở các thành phố lớn như Accra và Kumasi, với phạm vi phủ sóng không đủ ở các vùng nông thôn. Thiết bị chữa cháy chủ yếu bao gồm các thiết bị cơ bản như xe cứu hỏa, máy bơm và bình chữa cháy, nhưng các thiết bị tiên tiến như xe thang cứu hỏa và camera ảnh nhiệt vẫn còn thiếu. Lính cứu hỏa cần được đào tạo chuyên nghiệp, nhưng lại thiếu nhân lực và họ phải đối mặt với những thách thức như điều kiện làm việc khắc nghiệt và mức lương thấp. Bản vẽ xe cứu hỏa bột khô bọt HOWO Bản vẽ xe chữa cháy bột khô Bản vẽ xe cứu hỏa dùng khí nitơ trong

CƠ QUAN CỨU HỎA LIÊN BANG NIGERIA tin dùng xe cứu hỏa bọt Isuzu từ Powerstar. Những xe cứu hỏa bọt Isuzu này có dung tích 5.000 lít nước và 1.000 lít bọt, sử dụng động cơ diesel ISUZU 6HK1-TC, hộp số MLD 6 cấp, bơm chữa cháy 60L/S CB10/60 và vòi phun chữa cháy mạnh mẽ. Nigeria là quốc gia đông dân nhất châu Phi, với khoảng 227 triệu người. Tiếng Anh là ngôn ngữ chính thức và Abuja là thủ đô. Quốc gia này giàu tài nguyên dầu mỏ và là nhà sản xuất dầu lớn nhất châu Phi, nhưng nền kinh tế của nước này rất đa dạng và phụ thuộc nhiều vào nhập khẩu lương thực. ⇒ Các tính năng chính Dung tích Mô hình động cơ Nước Bọt Máy bơm chữa cháy Giám sát hỏa hoạn 6.000 lít 6HK1 / 240 mã lực 5.000 lít 1.000 lít Máy bơm chữa cháy CB10/60 PL8/48 ⇒ Tải xuống file PDF bản vẽ : Bản vẽ kỹ thuật xe cứu hỏa cabin đơn Isuzu của Cơ quan Cứu hỏa Liên bang Nigeria. Bản vẽ kỹ thuật xe tải Isuzu của Sở Cứu hỏa Liên bang Nigeria Nigeria có hơn 250 nhóm dân tộc, trong đó Hồi giáo và Cơ Đốc giáo là hai tôn giáo chính. Lagos, thành phố lớn nhất, là trung tâm kinh tế và sở hữu một cảng quan trọng ở Tây Phi. Quốc gia này có khí hậu nóng, với sông Niger cung cấp nguồn nước dồi dào, nhưng tình hình an ninh khá phức tạp, với các nhóm cực đoan hoạt động mạnh ở vùng đông bắc. Nigeria có nền văn hóa đa dạng và tiềm năng du lịch to lớn, nhưng cần đặc biệt chú ý đến vấn đề an ninh ở một số khu vực. Bản vẽ kỹ thuật xe cứu hỏa Isuzu 6000L của Liên bang Nigeria. ⇒ Mô tả sản phẩm Mã sản phẩm: PST5180GXF Xe cứu hỏa phun nước và bọt 2. Kích thước: Xấp xỉ 8640*2500*3560mm 3. Trọng lượng toàn tải: Khoảng 18000kg 4. Số lượng thành viên phi hành đoàn: 6 người (bao gồm cả tài xế) 5. Tốc độ tối đa: 95km/h 6. Ngăn chứa: Chất liệu hoàn toàn bằng nhôm và không bao giờ bị gỉ. 7. Dung tích: 5000L nước và 1000L bọt. 8. Lưu lượng bơm chữa cháy: 60L/s @ 10bar 9. Lưu lượng nước của vòi phun trên mái nhà: 48L/s 10. Sơn: Màu đỏ hoặc các màu khác Cơ quan Cứu hỏa Liên bang Nigeria là ai? Hơn 119 năm kinh nghiệm Lực lượng cứu hỏa ở Nigeria được thành lập năm 1901 với tư cách là một bộ phận của Lữ đoàn cứu hỏa thuộc Sở Cảnh sát Lagos. Vào tháng 4 năm 1963, một đạo luật của quốc hội đã thành lập Lực lượng cứu hỏa Liên bang. Đào tạo và Giáo dục Chúng tôi cung cấp các khóa đào tạo phát triển chuyên môn cho nhân viên cứu hỏa và cứu hộ trên toàn quốc. Điều này phù hợp với Tuyên bố Sứ mệnh của ngành, đó là đào tạo những lính cứu hỏa thành thạo trong việc phòng ngừa và giảm thiểu thiệt hại do hỏa hoạn và các tình huống khẩn cấp khác. Học viện Cứu hỏa Quốc gia (NFA), liên kết với Học viện Quốc phòng Nigeria (NDA), đang cung cấp các chương trình sau đại học trong nhiều lĩnh vực an toàn và an ninh. Điều này nhằm trang bị thêm cho các nhân viên những kỹ năng cần thiết để thực hiện trách nhiệm của mình. Cuộc cải cách của Chính phủ Liên bang đối với Sở Cứu hỏa Liên bang năm 2007 đã định nghĩa lại nhiệm vụ của sở này, bao gồm: -- Quy định về dịch vụ cứu hỏa nhà nước và tư nhân --Đề xuất và giám sát các tiêu chuẩn nhằm thúc đẩy giáo ...
