Cách chọn phụ kiện máy bơm xe chữa cháy? Tài liệu tham khảo thực tế

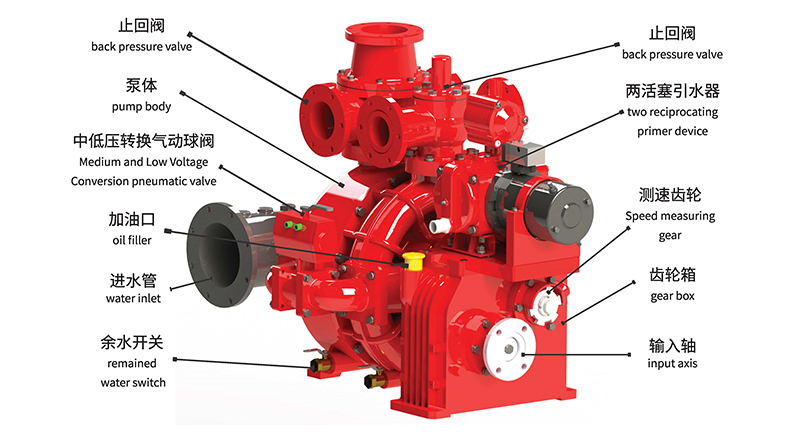

Máy bơm chữa cháy là trái tim của hệ thống cung cấp nước trên mọi xe chữa cháy. Dù ứng phó với đám cháy công trình, sự cố công nghiệp, sự cố tại sân bay hay hoạt động chữa cháy vùng hoang dã, máy bơm chữa cháytrên một xe chữa cháy chịu trách nhiệm cung cấp nước áp suất cao đến vòi chữa cháy, súng phun chữa cháy và hệ thống bọt.Thiết kế cánh bơm ly tâm và hệ thống dẫn động PTO đảm bảo áp suất ổn định cùng lưu lượng cao, trực tiếp nâng cao hiệu quả chữa cháy hơn 40%, đồng thời giảm thời gian ứng phó xuống 3 lần. Nó có thể được gọi là người bảo vệ vô hình của các hoạt động chữa cháy và là nền tảng kỹ thuật của công tác ứng phó khẩn cấp hiện đại. Tìm hiểu cách máy bơm chữa cháy hoạt động, bao gồm nguyên lý làm việc, các bộ phận chính, quy trình dòng nước, tạo áp suất và các ứng dụng. Khám phá cách máy bơm trên xe chữa cháy cung cấp nguồn nước đáng tin cậy cho công tác chữa cháy và cách lựa chọn máy bơm phù hợp cho phương tiện chữa cháy của bạn.Hãy cùng tìm hiểu về nó hôm nay. » I. Trước tiên, chúng ta cần biết ba bộ phận chính của hệ thống máy bơm chữa cháy: 1. Cánh bơm: Bộ phận quay hút nước vào và đẩy nước ra ngoài bằng lực ly tâm. Thường được làm bằng đồng, thép không gỉ hoặc gang. 2. Vỏ bơm: Vỏ chứa cánh bơm và định hướng dòng chảy của nước. Được thiết kế để chuyển đổi vận tốc thành áp suất. 3. Bộ trích công suất (PTO): Kết nối cơ khí truyền công suất động cơ từ hộp số của xe đến máy bơm chữa cháy. » II. Sau khi biết các bộ phận chính, nguyên lý hoạt động cốt lõi của máy bơm chữa cháy như sau: 1. Công suất được truyền từ động cơ thông qua PTO Động cơ xe dẫn động PTO, bộ phận này kết nối với trục bơm. Khi người vận hành kích hoạt PTO, công suất động cơ được chuyển hướng để làm quay cánh bơm ở tốc độ cao. 2. Cánh bơm bắt đầu quay Cánh bơm quay ở tốc độ 1.500–2.500 vòng/phút, hút nước vào bơm thông qua cửa hút. Các cánh quay tạo ra vùng áp suất thấp ở trung tâm, kéo nước từ bồn chứa trên xe, trụ nước chữa cháy hoặc nguồn nước tự nhiên vào. 3. Lực ly tâm làm tăng áp suất nước Khi cánh bơm quay, nó đẩy nước ra ngoài bằng lực ly tâm. Vận tốc của nước tăng lên khi di chuyển từ trung tâm đến mép ngoài của cánh bơm. Sau đó vỏ bơm chuyển đổi vận tốc này thành áp suất, đẩy nước áp suất cao ra ngoài qua cửa xả. 4. Nước áp suất cao thoát ra khỏi cửa xả Nước được tạo áp suất (thường 0,8–1,2 MPa) thoát ra qua cửa xả và được đưa đến vòi chữa cháy, súng phun chữa cháy hoặc hệ thống trộn bọt để phục vụ hoạt động chữa cháy. » III. Máy bơm chữa cháy lấy nước từ đâu? Máy bơm chữa cháy có thể lấy nước từ ba nguồn: Bồn chứa nước trên xe: Nguồn nước chính cho giai đoạn tấn công ban đầu. Dung tích điển hình: 2.000–12.000 lít. Cung cấp nước ngay lập tức khi xe đến hiện trường. Trụ nước chữa cháy: Kết nối thông qua các ống cấp nước. Cung cấp nguồn nước liên tục cho các hoạt động kéo dài. Áp suất từ trụ nước giúp máy bơm duy trì lưu lượng. Nguồn nước tự nhiên (hút nước): Hồ, sông, ao hoặc bể bơi. Máy bơm sử dụng hệ thống mồi để loại bỏ không khí khỏi ống hút trước khi hút n...

Hệ thống bơm và phun của xe chữa cháy là bộ phận cốt lõi trong hoạt động chữa cháy. Nó đóng vai trò như "cánh tay mạnh mẽ" của xe chữa cháy. Bằng cách chuyển đổi công suất động cơ thành áp suất (từ 0,8 đến 1,4 MPa), hệ thống này đưa chất chữa cháy lên độ cao tới 85 mét — dù đó là đám cháy tại tòa nhà cao tầng ở trung tâm thành phố đông đúc hay cháy bồn chứa hóa dầu trong khu công nghiệp, xe chữa cháy phụ thuộc vào hệ thống này để đạt được hiệu quả dập lửa. Những yếu tố nào ảnh hưởng đến độ cao phun của xe chữa cháy, và áp suất bơm, lưu lượng, cùng vòi phun chữa cháy phối hợp với nhau như thế nào? Đây là những vấn đề được nhiều khách hàng quan tâm. Hãy cùng tìm hiểu hôm nay. » I. Ba bộ phận chính quyết định độ cao phun 1. Hệ thống bơm chữa cháy: Trái tim của xe chữa cháy. Bơm ly tâm được dẫn động bởi PTO. Các cấp áp suất phổ biến: 0,8 MPa, 1,0 MPa, 1,2 MPa, 1,4 MPa. Lưu lượng từ 2.000 đến hơn 5.000 L/phút. 2. Vòi phun chữa cháy: Bộ phận cuối cùng trước khi chất chữa cháy rời khỏi xe. Có các loại vòi phun nước, vòi phun bọt và vòi phun hai chức năng. Dòng PL (PL48) có lưu lượng lên tới 4.000 L/phút và độ cao phun hơn 70 mét. 3. Hệ thống dẫn truyền: Đường ống, ống dẫn và đầu phun đưa chất chữa cháy từ bơm đến vòi phun. Đường kính ống, chiều dài và loại đầu phun đều ảnh hưởng đến độ cao phun cuối cùng. » II. Các yếu tố cốt lõi quyết định độ cao phun 1.1. Áp suất bơm Áp suất bơm của xe chữa cháy là lực do bơm chữa cháy tạo ra để đẩy chất chữa cháy qua ống dẫn và phun ra từ đầu phun hoặc vòi phun. Đây là yếu tố chính quyết định cả lưu lượng và khoảng cách phun. Áp suất cao hơn tạo ra vận tốc lớn hơn tại đầu ra của vòi phun, trực tiếp làm tăng độ cao phun. Mối quan hệ này được biểu diễn bởi công thức H ≈ P/(ρg), trong đó mỗi lần tăng 0,1 MPa sẽ thêm khoảng 10 mét độ cao theo lý thuyết — nhưng tổn thất thực tế sẽ làm giảm giá trị này. Trong hoạt động chữa cháy thực tế, các phạm vi sau được áp dụng: Áp suất bơm Độ cao phun điển hình 0,8 MPa 35–45 mét 1,0 MPa 45–55 mét 1,2 MPa 55–70 mét 1,4 MPa 70–85 mét 1.2. Cách thức hoạt động của bơm chữa cháy: Bơm thường là bơm ly tâm được dẫn động bởi động cơ xe thông qua bộ trích công suất (PTO). Khi cánh bơm quay, nó hút chất chữa cháy vào và đẩy ra ngoài nhờ lực ly tâm, tạo áp suất để đẩy chất chữa cháy qua hệ thống xả. Áp suất định mức so với áp suất vận hành: Thuật ngữ Định nghĩa Áp suất định mức Áp suất tối đa mà bơm có thể duy trì liên tục trong điều kiện thiết kế Áp suất vận hành Áp suất thực tế được sử dụng trong quá trình chữa cháy, thường thấp hơn áp suất định mức để tạo khoảng dự phòng     2. Lưu lượng (L/phút) Lưu lượng đủ lớn quan trọng không kém áp suất. Áp suất cao nhưng lưu lượng thấp không thể cung cấp đủ chất chữa cháy để dập tắt đám cháy. Hệ thống bơm phải duy trì đồng thời cả áp suất và lưu lượng. Mối quan hệ giữa lưu lượng và độ cao phun: 2.000 L/phút → hiệu quả đối với các đám cháy đô thị 3.000 L/phút → phù hợp cho các khu công nghiệp 4.000 L/phút → yêu cầu cho các cơ sở hóa dầu 5.000+ L/phút → ...

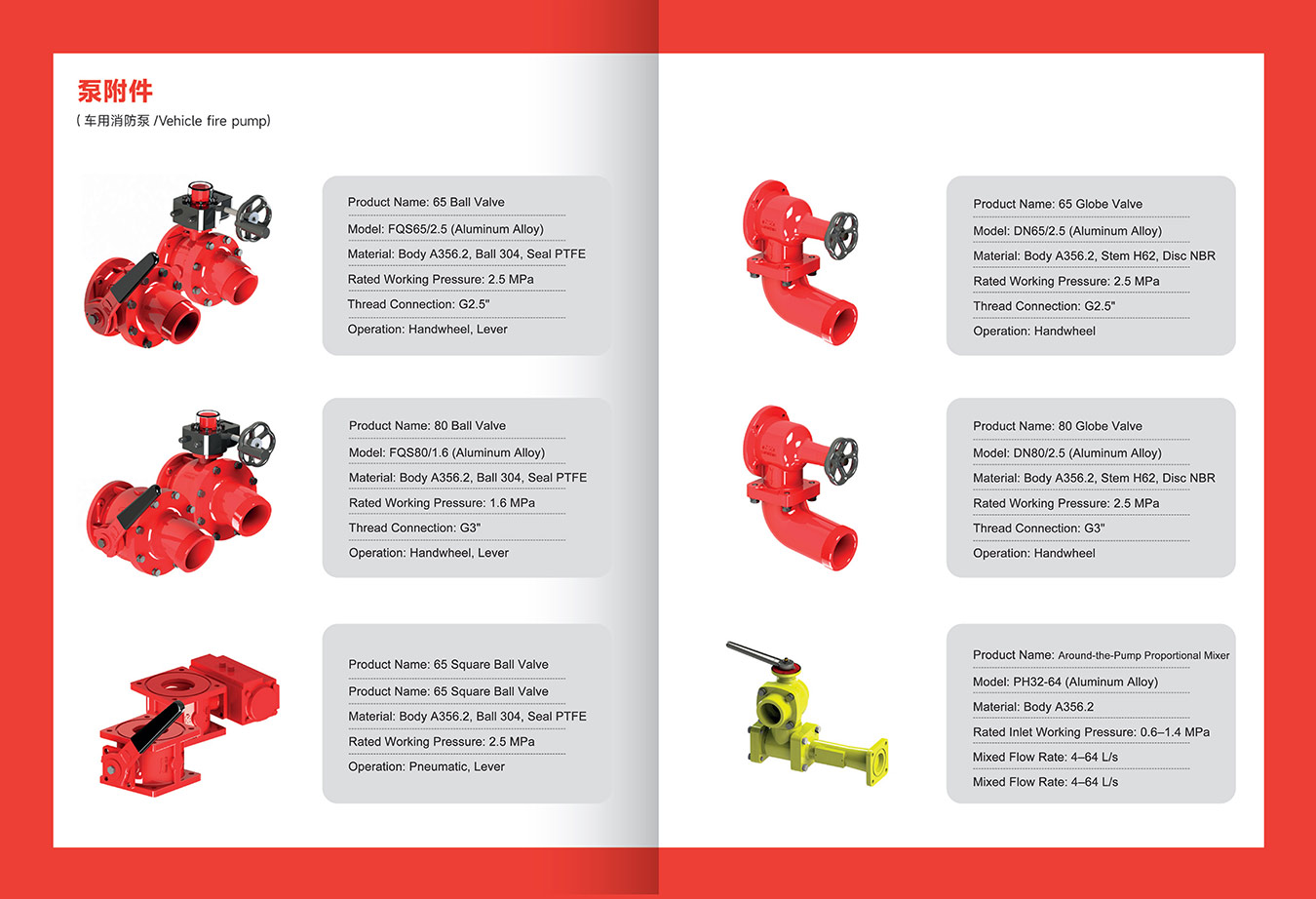

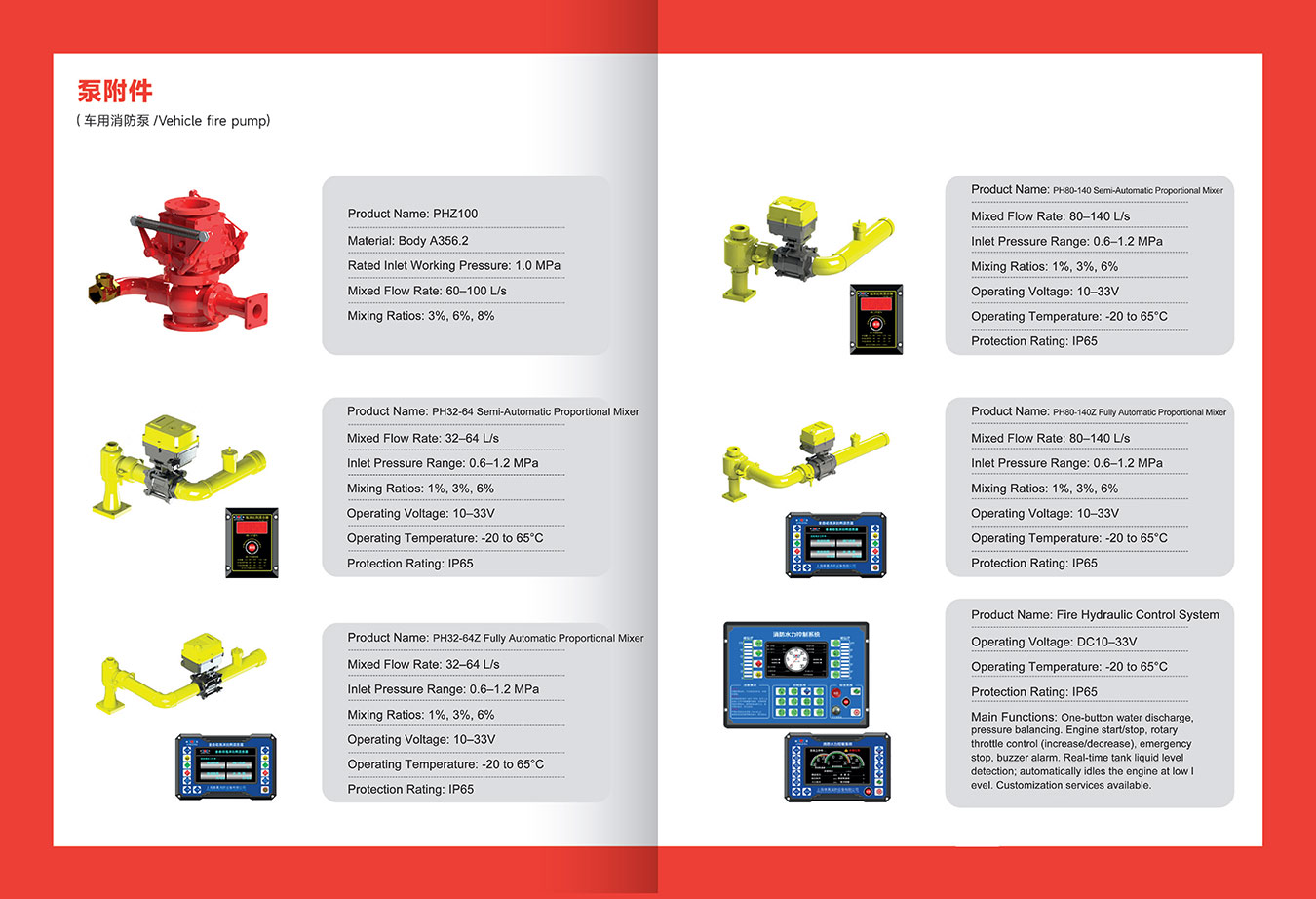

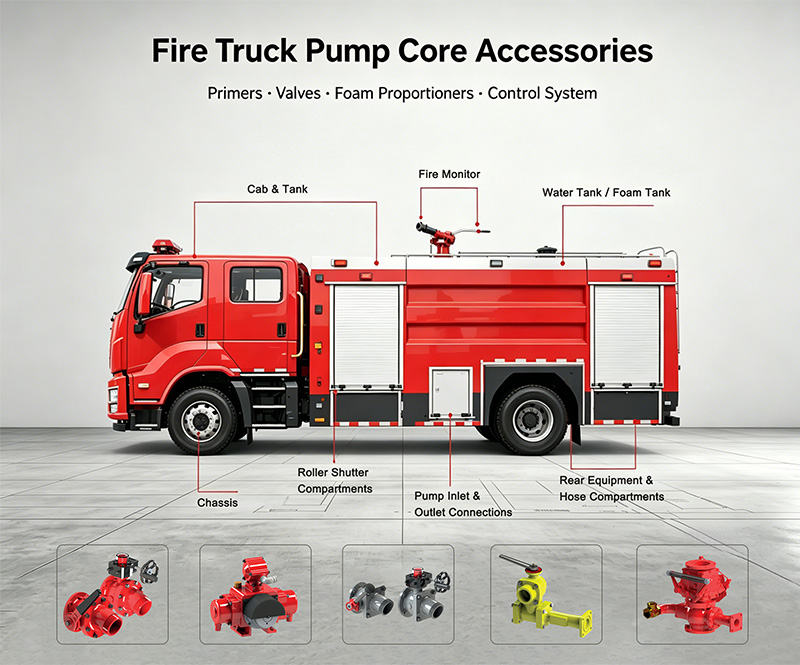

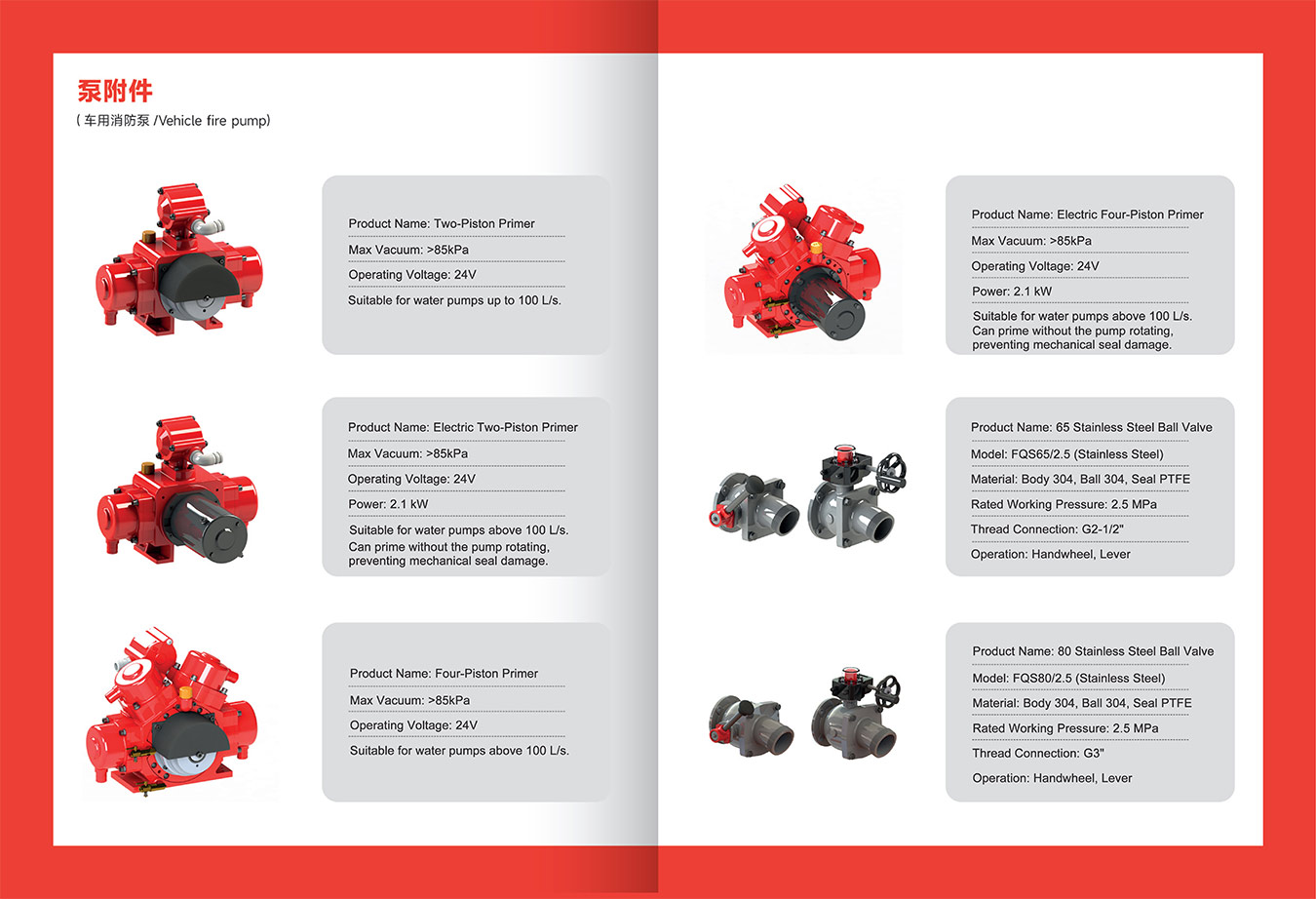

Hệ thống bơm của xe cứu hỏa chỉ đáng tin cậy khi các bộ phận cấu thành của nó hoạt động tốt. Từ việc hút nước từ nguồn đến xả nước ở áp suất cao, mọi phụ kiện đều đóng vai trò quan trọng. Hướng dẫn này bao gồm xe cứu hỏa năm nhóm phụ kiện chính: thiết bị mồi, van bi, van cầu, bộ định lượng bọt và hệ thống điều khiển thủy lực. Hiểu rõ các bộ phận này giúp lính cứu hỏa bảo dưỡng thiết bị và lựa chọn phụ kiện phù hợp cho từng ứng dụng cụ thể. I. Dòng thiết bị mồi (Thiết bị mồi chân không) Thiết bị mồi rất cần thiết để hút nước từ hồ, sông hoặc các nguồn nước tĩnh khác khi không có trụ nước cứu hỏa. Chúng loại bỏ không khí khỏi bơm và ống hút, cho phép áp suất khí quyển đẩy nước vào bơm. Tổng quan sản phẩm   Sản phẩm Độ chân không tối đa Điện áp Công suất Kích thước bơm phù hợp Thiết bị mồi 2 piston >85kPa 24V - Dưới 100 L/s Thiết bị mồi điện 2 piston >85kPa 24V 2.1KW Dưới 100 L/s Thiết bị mồi 4 piston >85kPa 24V - Trên 100 L/s Thiết bị mồi điện 4 piston >85kPa 24V 2.1KW Trên 100 L/s     Đặc điểm chính: Thiết bị mồi điện Thiết bị mồi điện có một ưu điểm đáng kể — chúng có thể mồi bơm mà không cần bơm quay. Điều này bảo vệ phớt cơ khí khỏi hư hỏng do chạy khô. Khi thiết bị mồi tiêu chuẩn yêu cầu bơm phải quay, phiên bản điện hoạt động độc lập, giúp kéo dài tuổi thọ phớt. II. Dòng van bi (Điều khiển dòng chảy) Van bi kiểm soát dòng nước qua các ống dẫn và cửa xả. Chúng được thiết kế để đóng/mở nhanh chóng chỉ với thao tác xoay 90° đơn giản. Van bi bằng thép không gỉ   Mẫu Vật liệu Áp suất định mức Ren Vận hành FQS65/2.5 Thân & bi: thép không gỉ 304; Gioăng: PTFE 2.5 MPa G2-1/2" Tay quay / Cần gạt FQS80/2.5 Thân & bi: thép không gỉ 304; Gioăng: PTFE 2.5 MPa G3" Tay quay / Cần gạt     Van bi hợp kim nhôm (Trọng lượng nhẹ hơn)   Mẫu Vật liệu Áp suất định mức Ren Vận hành FQS65/2.5 Thân: A356.2; Bi: 304; Gioăng: PTFE 2.5 MPa G2.5" Tay quay / Cần gạt FQS80/1.6 Thân: A356.2; Bi: 304; Gioăng: PTFE 1.6 MPa G3" Tay quay / Cần gạt FQS65/2.5 Vuông Thân: A356.2; Bi: 304; Gioăng: PTFE 2.5 MPa - Khí nén / Cần gạt     III. Dòng van cầu (Điều chỉnh áp suất & lưu lượng) Khác với van bi được thiết kế để đóng/mở, van cầu cho phép kiểm soát chính xác lưu lượng và áp suất. Chúng lý tưởng cho các tình huống cần điều chỉnh tăng giảm dần.   Mẫu Vật liệu Áp suất định mức Ren Vận hành DN65/2.5 Thân: A356.2; Ty: H62; Gioăng: NBR 2.5 MPa G2.5" Tay quay DN80/2.5 Thân: A356.2; Ty: H62; Gioăng: NBR 2.5 MPa G3" Tay quay     Khi nào sử dụng van cầu Sử dụng van cầu tại các điểm xả cần điều khiển áp suất chính xác, chẳng hạn như khi nạp vào bình chứa của một phương tiện khác hoặc cấp cho đường ống vòi với áp suất cụ thể. IV. Dòng thiết bị trộn bọt (Thiết bị trộn bọt) Thiết bị định lượng bọt trộn chất cô đặc bọt với nước theo các tỷ lệ chính xác. Điều này rất cần thiết để chữa cháy loại B (chất lỏng dễ cháy), nơi chỉ sử dụng nước là không hiệu quả. Thiết bị định lượng bọt thủ công / tiêu chuẩn   Model Vật liệu Áp suất đầu vào Phạm vi lưu lượng Tỷ lệ trộn PH32-64 T...

Với tư cách là một người thợ rèn chuyên nghiệp nhà sản xuất máy bơm chữa cháy ở Trung Quốc, Xe tải Powerstar Công ty sở hữu thương hiệu riêng "Xiongzhen" với dòng sản phẩm bao gồm bơm chữa cháy áp suất thấp, bơm chữa cháy áp suất trung bình thấp và bơm chữa cháy gắn trên xe áp suất cao thấp, cũng như các thiết bị hỗ trợ như vòi phun nước và máy trộn bọt. Bơm chữa cháy của công ty sử dụng các vật liệu mới như hợp kim nhôm và thép không gỉ, được trang bị thiết bị tự động ngắt ly hợp điện từ và van một chiều, mang lại hiệu suất tuyệt vời, vận hành đơn giản và bảo trì thuận tiện. Sản phẩm của công ty đã vượt qua kiểm định loại của Trung tâm Giám sát và Kiểm tra Chất lượng Thiết bị Phòng cháy chữa cháy Quốc gia, đạt chứng nhận CCC và chứng nhận hệ thống quản lý chất lượng ISO9001. Các loại máy bơm chữa cháy Xiongzhen chủ yếu bao gồm các mẫu sau: CB10/20-XZ, CB10/30-XZ , CB10/40-XZ, CB10/60-XZ , CB10/80-XZ, CB10/100-XZ, CB20.10/15.30-XZ, CB20.10/20.40-XZ, CB20.10/30.60-XZ, v.v. Bơm chữa cháy CB10/20-XZ dành cho xe cứu hỏa Bơm chữa cháy CB10/30-XZ dành cho xe cứu hỏa Máy bơm chữa cháy Model CB10/40-XZ dành cho xe cứu hỏa Trung Quốc Máy bơm chữa cháy Model CB10-60 dành cho xe cứu hỏa. Bơm chữa cháy khẩn cấp CB10/80-XZ dành cho xe cứu hỏa Bơm chữa cháy CB10/100-XZ dành cho xe cứu hỏa Thông số kỹ thuật hệ thống bơm chữa cháy xiongzhen CB10/100-XZ Nhà sản xuất máy bơm chữa cháy dòng CB của Xiongzhen Thông số kỹ thuật bộ bơm chữa cháy CB10/150 Hệ thống bơm chữa cháy CB10/160-XZ nhà máy Xiongzhen Thông số kỹ thuật máy bơm chữa cháy khẩn cấp CB10/170-XZ Xe tải Powerstar sở hữu năng lực kỹ thuật vượt trội, nắm giữ bốn bằng sáng chế, và sử dụng các thiết bị sản xuất tiên tiến như phần mềm thiết kế CAD và máy công cụ CNC để đảm bảo tỷ lệ sản phẩm đạt chất lượng cao và sự hài lòng của khách hàng. Sản phẩm của hãng chủ yếu nhắm đến các nhà máy chuyên độ xe cứu hỏa và các đội cứu hỏa. Thông số kỹ thuật chi tiết của bơm chữa cháy CB20.10 20.40 Máy bơm chữa cháy CB20.10 30.60-XZ do nhà máy Xiongzhen sản xuất. Máy bơm chữa cháy dòng CB20/15-XZ Máy bơm chữa cháy khẩn cấp dòng CB20/20-XZ Chi tiết lắp đặt bơm chữa cháy CB20 25 Dưới đây là lịch bảo dưỡng định kỳ cho đồng hồ XIONGZHEN của bạn. máy bơm chữa cháy Được phân loại theo tuần, tháng, quý và năm để dễ dàng tra cứu: 01. Kiểm tra định kỳ hàng ngày máy bơm chữa cháy Powersar: Kiểm tra áp suất và tần số khởi động/dừng của bơm ổn định áp suất. Kiểm tra công suất ắc quy khởi động của máy bơm chữa cháy động cơ diesel. Kiểm tra tình trạng bên ngoài của các van điều khiển nguồn nước và cụm van báo động xem có hư hỏng gì không. 02, Máy bơm chữa cháy Powersar Kiểm tra hàng tuần: Thử nghiệm vận hành động cơ khởi động tự động của bơm chữa cháy. Kiểm tra mức nhiên liệu của bơm chữa cháy động cơ diesel. 03, Máy bơm chữa cháy Powersar Kiểm tra định kỳ hàng tháng: Chạy thử động cơ khởi động bằng tay máy bơm chữa cháy và máy bơm chữa cháy động cơ diesel. Kiểm tra mực nước của bể chứa nước chữa cháy và bể chứa nước chữa cháy trên cao...

Máy bơm chữa cháy bọt CB10/140 là một hệ thống cấp nước chữa cháy thông dụng, có thể gắn trên xe hoặc đặt cố định, với áp suất định mức 1,0 MPa và lưu lượng định mức 140 L/s, đáp ứng nhu cầu cấp nước cơ bản của hệ thống chữa cháy. Thân bơm và cánh quạt được chế tạo từ vật liệu chất lượng cao, chống mài mòn, có khả năng chống ăn mòn và chịu áp suất cao. Máy có thiết kế hai đầu vào giúp chuyển đổi nguồn nước nhanh chóng và được vận hành bởi động cơ điện hoặc động cơ diesel hiệu suất cao, đạt thời gian khởi động chỉ 30 giây hoặc ít hơn. Với thiết kế nhỏ gọn, dễ bảo trì và hoạt động đáng tin cậy, máy này... Máy bơm chữa cháy bọt CB10/140 Đây là một thiết bị thiết yếu để đảm bảo cung cấp nước hiệu quả cho các hoạt động chữa cháy. Máy bơm chữa cháy gắn trên xe tải áp suất thấp CB10/140-XZ có cấu trúc ly tâm một tầng với vỏ bơm bằng hợp kim nhôm và cánh quạt bằng đồng thau. Nó sử dụng hệ thống mồi nước bốn piston điện với công tắc điện. Máy bơm tạo bọt CB10/20 tùy chọn sử dụng cơ chế tách khí nén. Sản phẩm này mang lại hiệu suất tuyệt vời, cấu trúc nhỏ gọn, vận hành đơn giản và dễ bảo trì. Máy bơm chữa cháy CB10/140-XZ là máy bơm nước ly tâm một tầng được sử dụng trong xe cứu hỏa, đặc trưng bởi thiết bị mồi hai piston tự động đóng và mở. Nó được thiết kế để hoạt động hiệu quả cao với cấu trúc nhỏ gọn, vận hành dễ dàng và bảo trì thuận tiện. Các thông số kỹ thuật chính bao gồm lưu lượng 140 lít/giây và áp suất đầu ra 1,0 MPa ở tốc độ định mức 2600 vòng/phút. » . Nguyên lý hoạt động của bơm chữa cháy bọt CB10/140 ● Lượng nước và chất tạo bọt cần dùng: Nước được lấy từ nguồn cung cấp, và chất tạo bọt đậm đặc được lấy từ bể chứa của nó. ● Phân bổ tỷ lệ: Bộ phận định lượng sẽ trộn chất tạo bọt đậm đặc với nước theo tỷ lệ đã được xác định trước. ● Tăng áp suất: Máy bơm tạo áp suất cho hỗn hợp, làm tăng vận tốc và áp suất của nó. ● Phóng điện: Dung dịch bọt chữa cháy được nén áp suất và đẩy qua ống dẫn đến vòi phun, từ đó được phun lên đám cháy. ● Dập lửa: Lớp bọt bao phủ nguồn nhiên liệu, ngăn cách nó với oxy và dập tắt đám cháy. » . Giới thiệu chi tiết về máy bơm chữa cháy bằng bọt CB10/140 1. Thiết kế kết cấu vượt trội, hiệu suất ổn định và đáng tin cậy: ● Cái Máy bơm chữa cháy CB10/140 Sản phẩm có thiết kế ly tâm một tầng và được chế tạo từ hợp kim nhôm cường độ cao, mang lại những ưu điểm như trọng lượng nhẹ, khả năng chống ăn mòn và chịu nhiệt độ cao. ● Cấu trúc bên trong của bơm được gia công chính xác, đảm bảo dòng chảy trơn tru và hiệu suất thủy lực tuyệt vời. Phớt cơ khí ngăn ngừa rò rỉ và đảm bảo độ tin cậy hoạt động lâu dài. ● Máy bơm chữa cháy này có khả năng hút và xả mạnh mẽ, phù hợp với nhiều loại xe chữa cháy cỡ trung và lớn cũng như các thiết bị chữa cháy khẩn cấp. 2. Dễ sử dụng và khả năng thích ứng cao: ♦ Máy bơm chữa cháy bằng bọt CB10/140 có thể được kết nối trực tiếp với động cơ thông qua bộ truyền động PTO (Power Take-Off), cho phép vận hành khởi động và dừng linh hoạt cũng như phản ứng nhanh chóng. ♦ Máy bơm này có khả năng tự mồi tuyệ...
