Xe cứu hỏa chở nước Isuzu

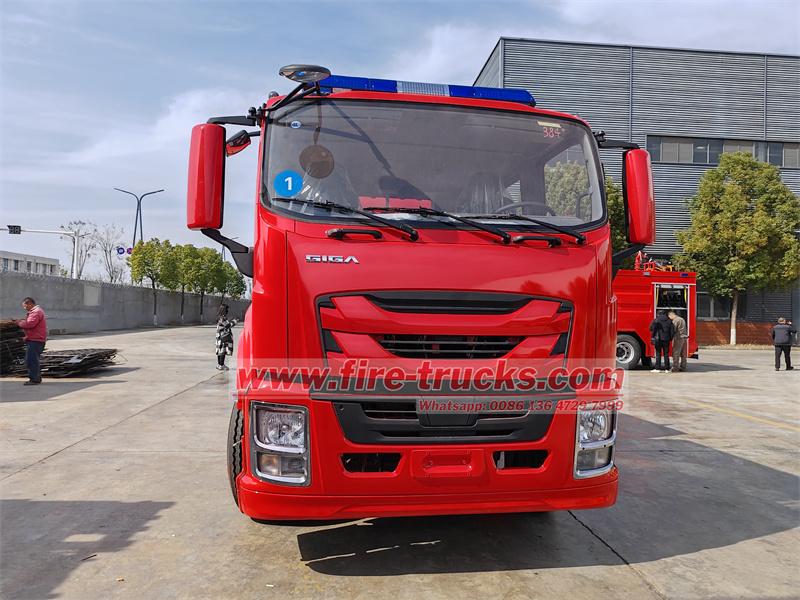

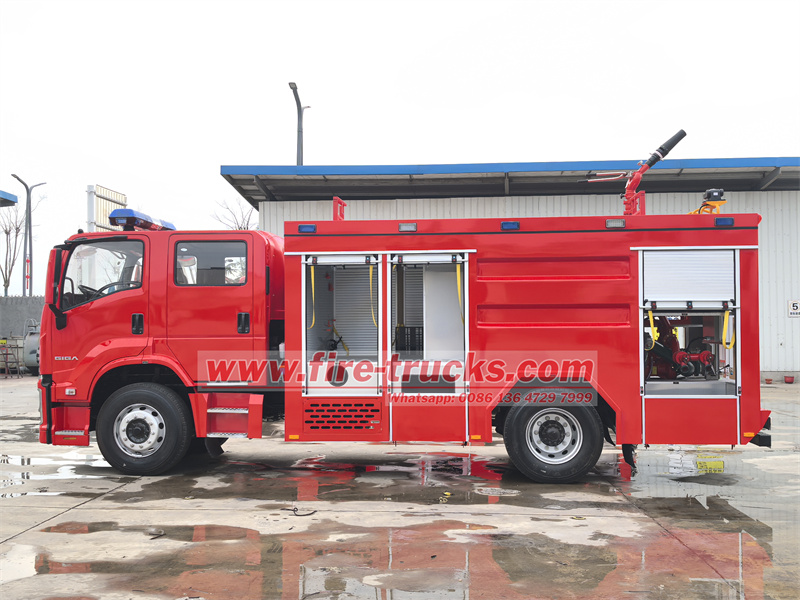

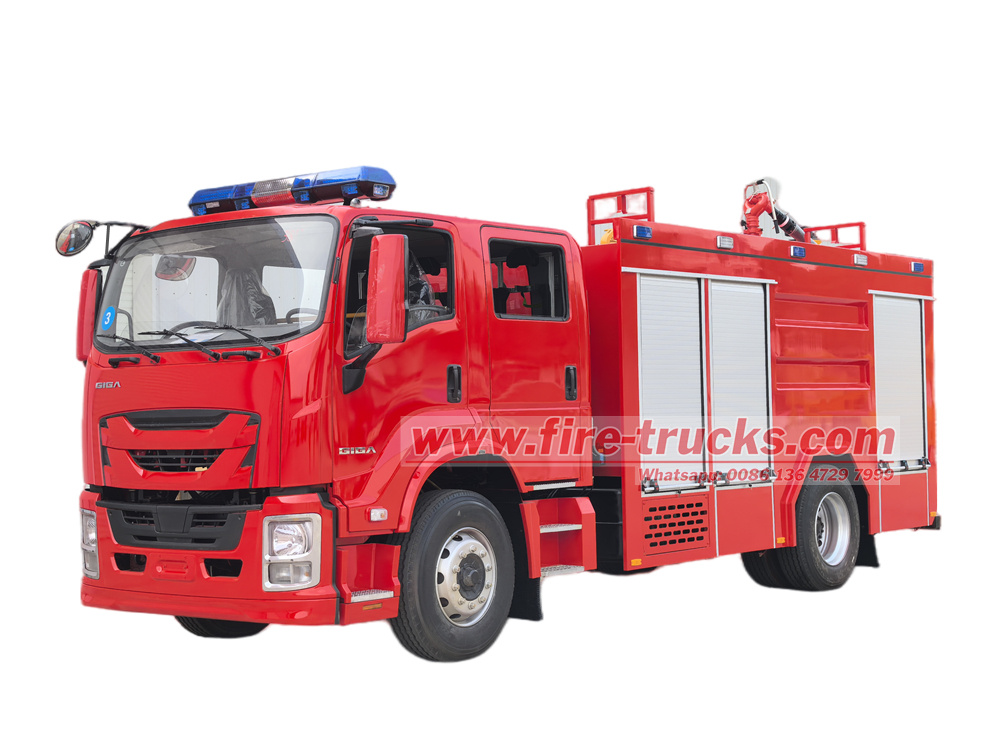

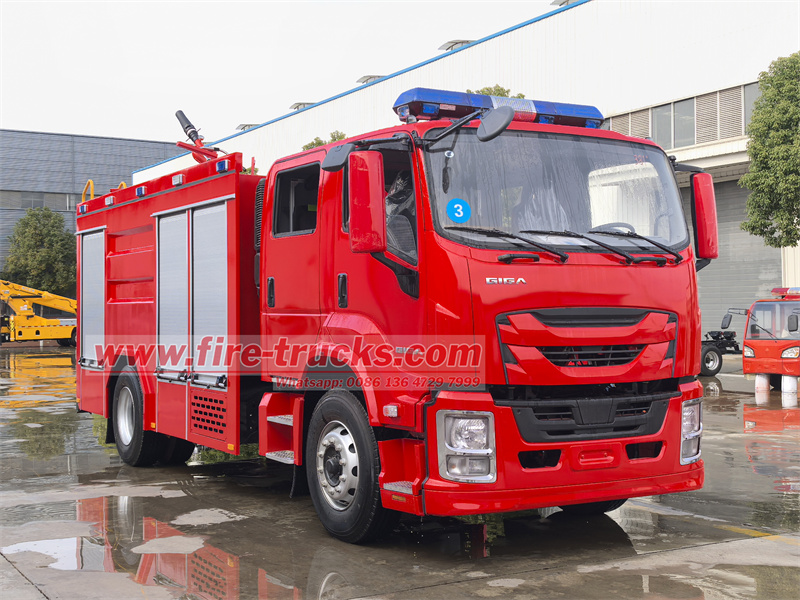

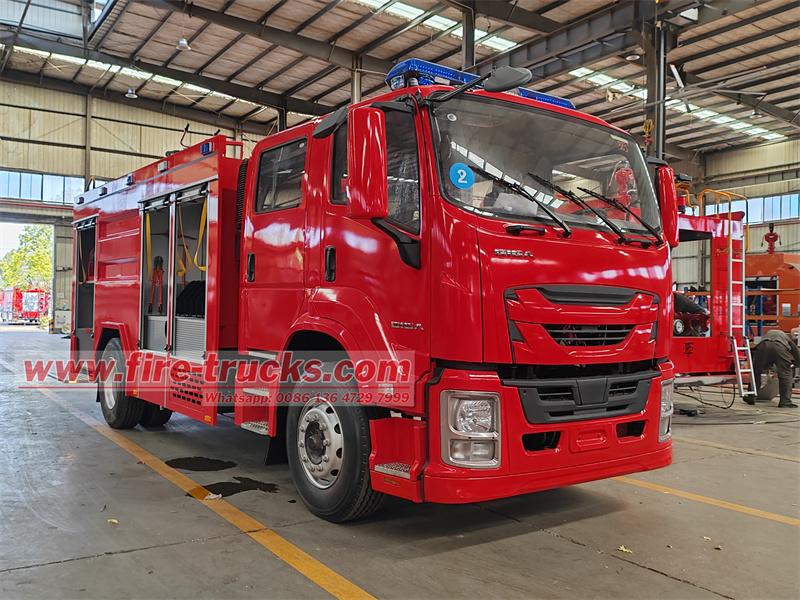

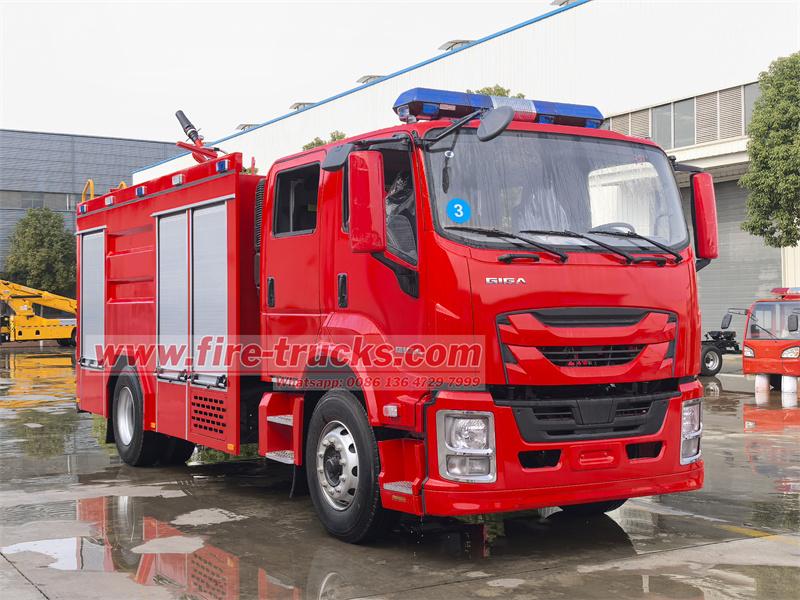

Xe chữa cháy cứu hộ chuyên dụng Isuzulà xe chữa cháy cỡ trung được độ chế dựa trên khung gầm FTR GIGA 4X. Xe được trang bị động cơ 4HK1-TCG60 205 mã lực và hộp số MLD 6 cấp, khả năng cơ động cao. Cấu hình cốt lõi bao gồm bồn nước 5m³ + bồn bọt 1m³, thực hiện chữa cháy đa chế độ nước/bọt thông qua hệ thống trộn tỷ lệ thông minh, phù hợp với đám cháy loại A (chất rắn) và loại B (chất lỏng). Máy bơm chữa cháy CB10/40 (lưu lượng 40L/s) trên xe cung cấp nguồn nước áp suất cao ổn định, và khoang bơm phía sau tích hợp nhóm van điều khiển hỗ trợ chuyển đổi nhanh chóng chế độ hoạt động.Mái xe được trang bị súng phun cố định PL8/32 với tầm bắn

≥

60 mét, có thể phun nước hoặc hỗn hợp bọt để thực hiện dập tắt đám cháy từ xa. Hộp dụng cụ được trang bị vòi chữa cháy, bộ phận phân phối nước, dụng cụ phá dỡ (rìu, cuốc, xẻng) và thiết bị bảo dưỡng, hỗ trợ cấp nước đa hướng và phối hợp chiến đấu cận chiến. Xe sử dụng hệ thống liên kết thông minh "bơm-súng-bọt", kết hợp với phun từ xa và vòi nước đặt thủ công tạo thành mạng lưới chữa cháy ba chiều. Phù hợp với công tác chữa cháy đô thị, nhà máy và dầu khí, hiệu quả, linh hoạt và đáng tin cậy cao.●Nhà máy sản xuất xe chữa cháy khẩn cấp tốt nhất Trung Quốc

●Hơn 500 công nhân, sản xuất quy mô lớn và tiên tiến● Được thiết kế theo yêu cầu của bạn

● Giao hàng nhanh chóng, mọi đơn đặt hàng đều được chào đón●

24

tháng bảo hành chất lượng

Xe chữa cháy bọt nước Isuzu FTR GIGA 6cbmKhung gầmThương hiệu khung gầm

ISUZU

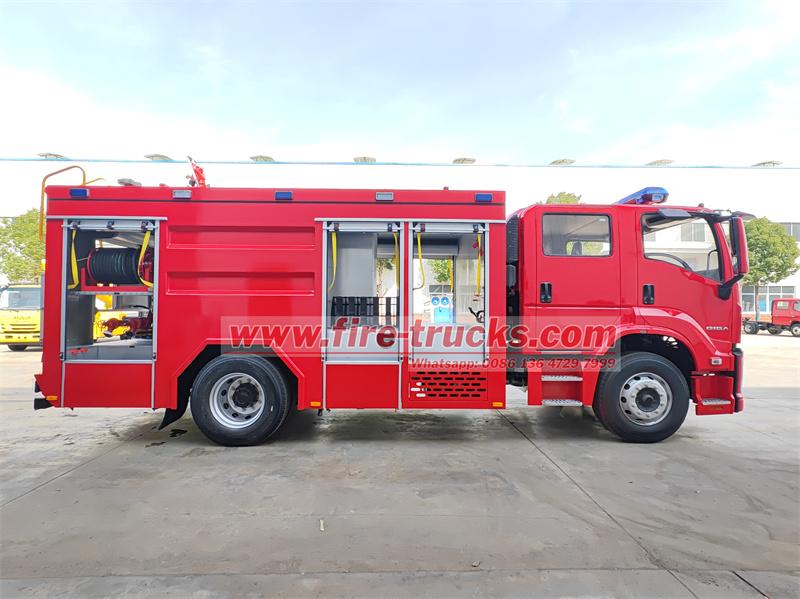

Xe chữa cháy được trang bị bồn nước 5 khối đặt ở giữa và bồn bọt 1 khối. Thiết kế này không chỉ tối ưu hóa sự phân bố trọng tâm của xe, cải thiện độ ổn định khi lái xe, mà còn đảm bảo dự trữ đủ dung môi chữa cháy.

●

Thiết kế đóng gói bồn đôi

5

m³ bồn nước: được làm bằng thép cacbon, có xử lý chống ăn mòn bên trong, và được trang bị tấm chắn sóng để đảm bảo độ ổn định khi lái xe; một cổng bơm nước nhanh được đặt ở trên cùng để hỗ trợ bơm nước hai kênh (bơm hút nước/bơm trực tiếp bên ngoài).

1

m³ bồn bọt: thân bồn thép không gỉ độc lập, được trang bị bộ trộn bọt điện tử, tỷ lệ trộn điều chỉnh được (3%-6%), tương thích với bọt loại A/loại B, được liên kết với bồn nước, tự động trộn theo tỷ lệ cài đặt sẵn trong quá trình chữa cháy, đảm bảo cung cấp chính xác chất lỏng bọt.

Điều khiển mức chất lỏng thông minh: Cả hai bồn đều được trang bị hệ thống hiển thị mức chất lỏng chính xác, cho phép người vận hành nắm bắt được lượng dung môi còn lại theo thời gian thực, cung cấp sự bảo vệ đáng tin cậy cho hoạt động chữa cháy.

● Tối ưu hóa đường ống

Ống dẫn ra của bồn và ống dẫn vào máy bơm chữa cháy sử dụng thiết kế kết nối cứng + giảm xóc bằng cao su để giảm tổn thất áp suất; đường ống bọt có van một chiều tích hợp để ngăn ngừa dòng chảy ngược và đảm bảo độ chính xác của hỗn hợp.

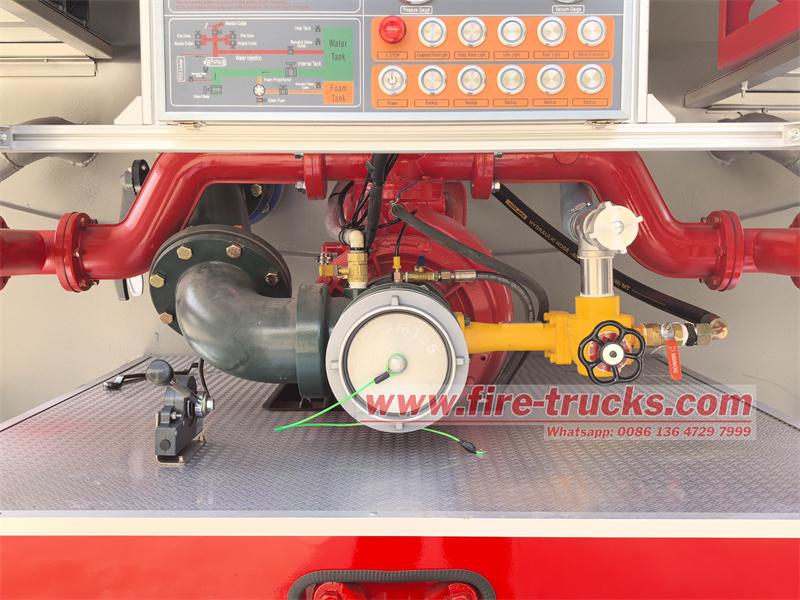

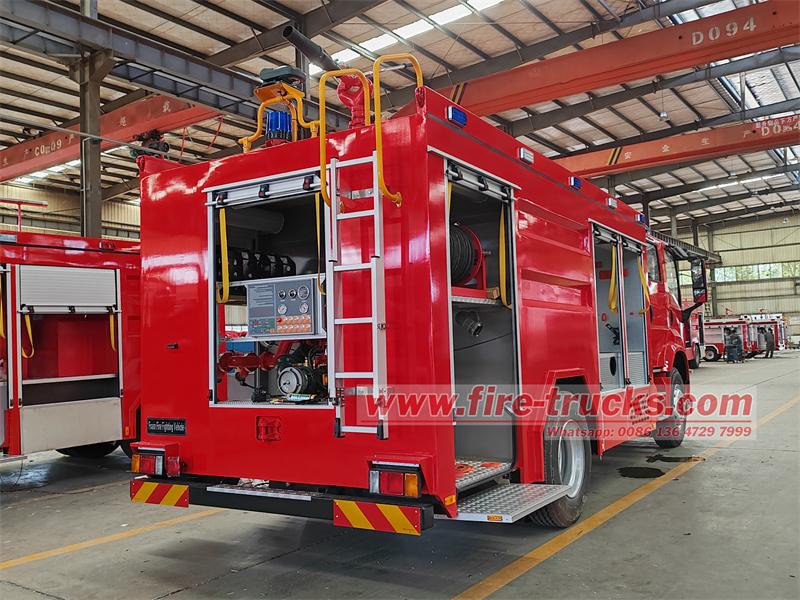

Máy bơm chữa cháy CB10/40: Lõi nguồn mạnh mẽ đa năng áp suất trung bình và thấpMáy bơm chữa cháy CB10/40 được lắp đặt trong khoang bơm phía sau xe là nguồn năng lượng cốt lõi của xe chữa cháy này. Máy bơm có khả năng hút nước mạnh và đặc tính đầu ra áp suất cao, và có thể nhanh chóng thiết lập áp suất nước và lưu lượng cần thiết để chữa cháy trong thời gian ngắn. Máy bơm CB10/40 được thiết kế với nhiều đầu ra, có thể điều chỉnh linh hoạt đầu ra và áp suất của dòng chảy nước hoặc hỗn hợp bọt theo nhu cầu thực tế của hiện trường chữa cháy để đảm bảo hiệu quả và độ chính xác của hoạt động chữa cháy. Thân máy bơm có cấu trúc nhỏ gọn, dễ bảo dưỡng và khả năng tự mồi tốt. Nó có thể nhanh chóng được đưa vào trận chiến ngay cả trong môi trường có nguồn nước xa hoặc điều kiện khắc nghiệt.

•Thông số hiệu suất

Lưu lượng định mức 40L/s@1.0MPa (chế độ áp suất thấp), 28L/s@1.3MPa (chế độ áp suất cao), độ sâu hút tối đa 7m, hỗ trợ chế độ kép tự mồi/đa nguồn cấp nước.

•Điều khiển thông minh

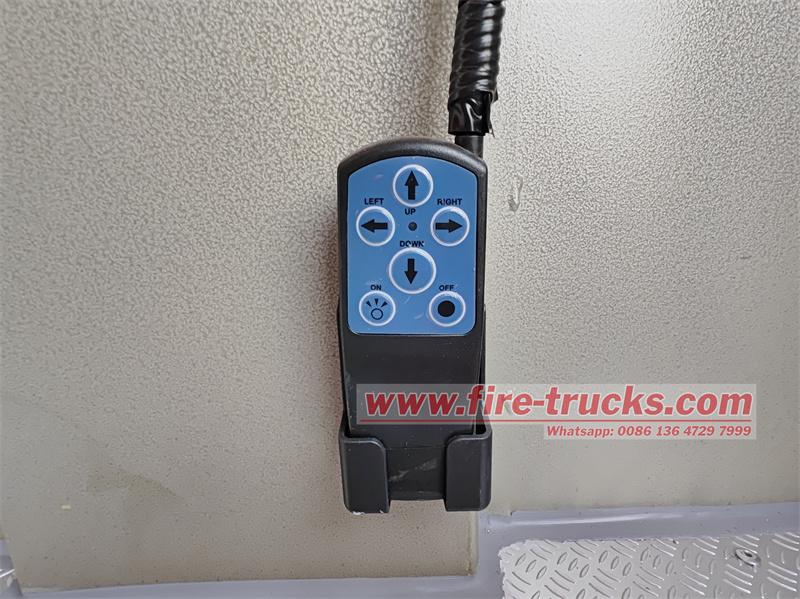

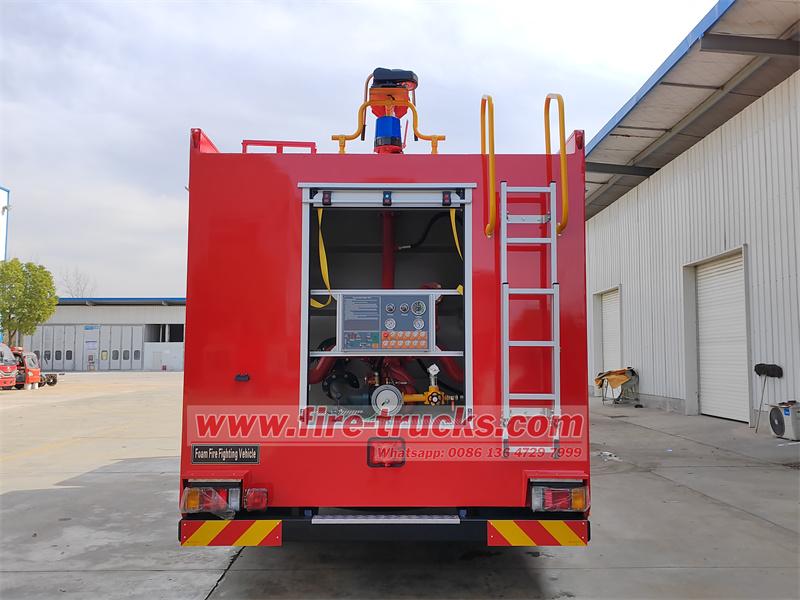

Khoang bơm được trang bị van tiết lưu điều khiển điện tử, van điều chỉnh áp suất và màn hình hiển thị điều kiện hoạt động. Người lái có thể điều chỉnh áp suất đầu ra thông qua điều khiển từ xa không dây hoặc bảng điều khiển khoang bơm, và thời gian phản hồi nhỏ hơn 3 giây.

•

Cấu hình đa đầu ra

Đầu ra chính (Ø80mm) được kết nối với súng phun chữa cháy, và các đầu ra phụ (Ø65mm) ở hai bên được sử dụng cho vòi chữa cháy. Nhóm van sử dụng điều khiển khí nén để tránh sự chậm trễ do thao tác thủ công.

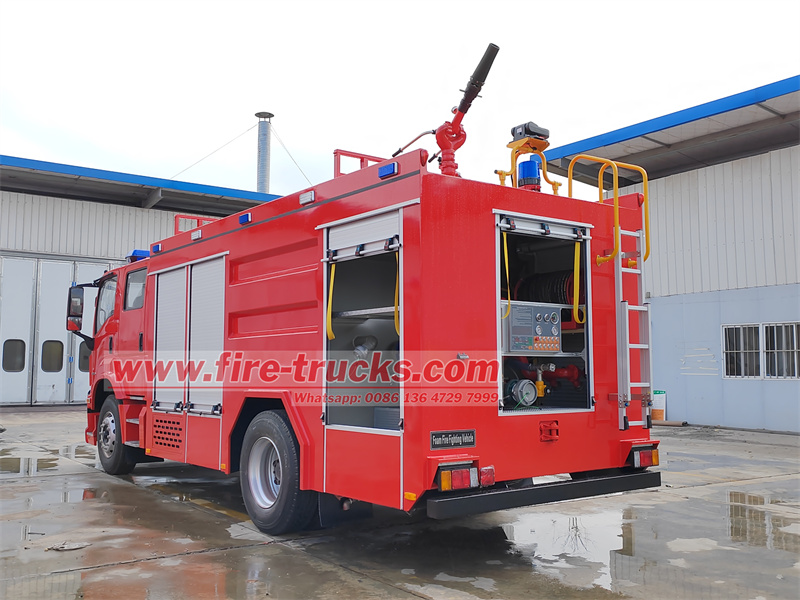

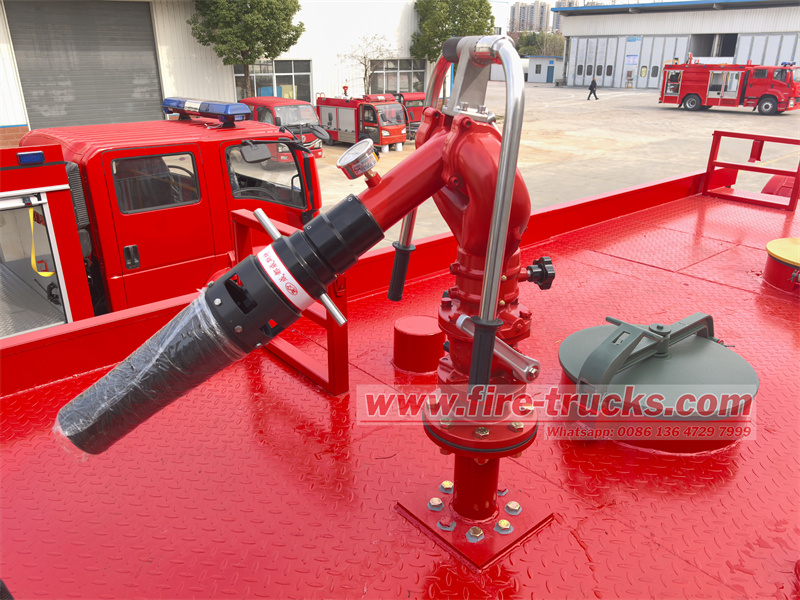

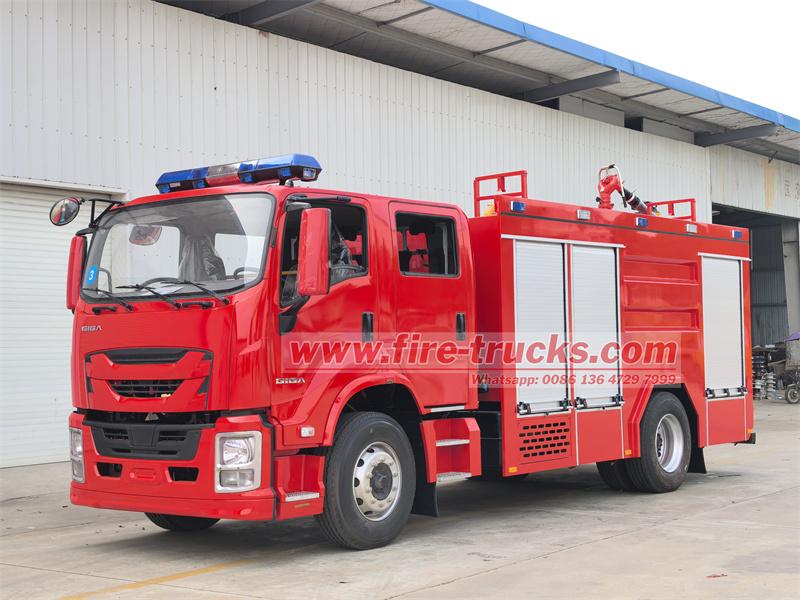

Súng phun chữa cháy PL8/32: Bộ phận tấn công chính xác tầm xa

Súng phun chữa cháy đa năng nước-bọt cố định PL8/32 được trang bị trên đỉnh xe là "thanh kiếm sắc" trong các hoạt động chữa cháy. Súng phun có thể được điều khiển từ xa để đạt được việc chuyển đổi nhanh chóng giữa cột nước và dòng chảy bọt để đáp ứng nhu cầu của các điều kiện cháy khác nhau. Súng phun chữa cháy PL8/32 có phạm vi phun rộng và tầm xa cao. Nó có thể bao phủ hiệu quả nguồn lửa trong địa hình phức tạp và không gian hẹp và nhanh chóng khống chế đám cháy. Khả năng phun hướng chính xác của nó, kết hợp với dòng chảy nước hoặc dòng chảy bọt mạnh mẽ, có thể nhanh chóng giảm nhiệt độ của hiện trường cháy, ngăn cách oxy và dập tắt hiệu quả tất cả các loại cháy.

•

Hiệu suất phun

Lưu lượng 32L/s@0.8MPa, tầm bắn

≥

60m (nước),≥

48m (bọt), góc nâng -45

°

~+70°

, xoay ngang 360

°

, đầu súng có thiết kế phân tán để giảm độ giật.•

Điều khiển liên kết

Cần điều khiển vị trí súng tích hợp điều chỉnh tỷ lệ điện tử và được liên kết với hệ thống bọt: bộ trộn được tự động khởi động khi chọn chế độ bọt, và lưu lượng thay đổi đồng bộ với việc mở đầu nòng.

Thiết bị chữa cháy

Thiết bị chữa cháy của

Isuzu FTR GIGA 6cbm

xe cứu hỏa đa năng

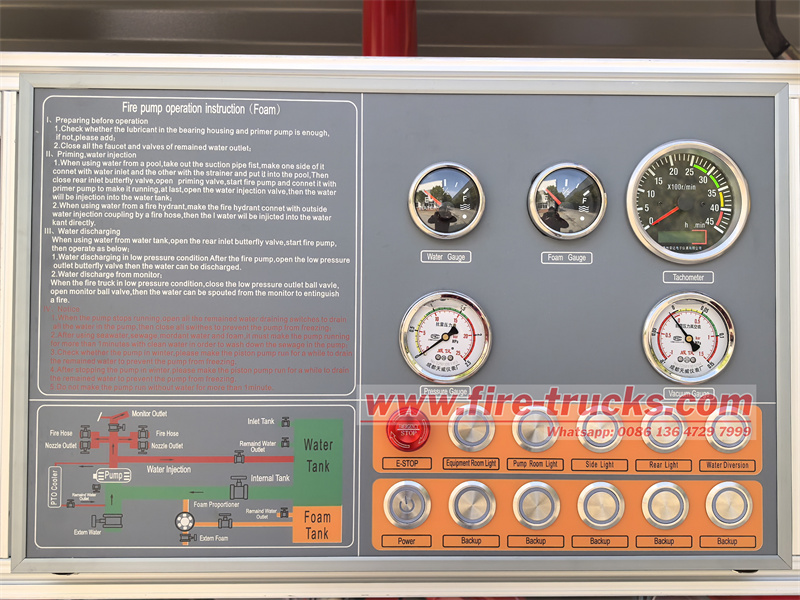

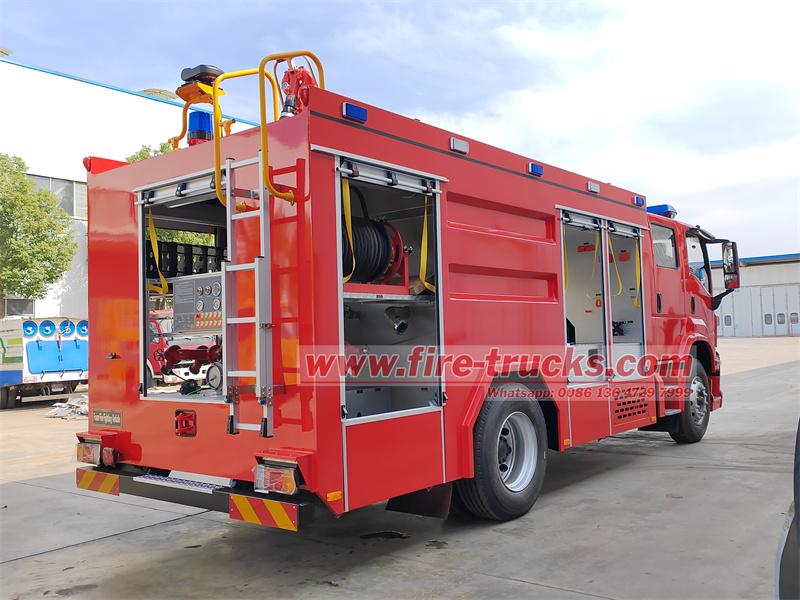

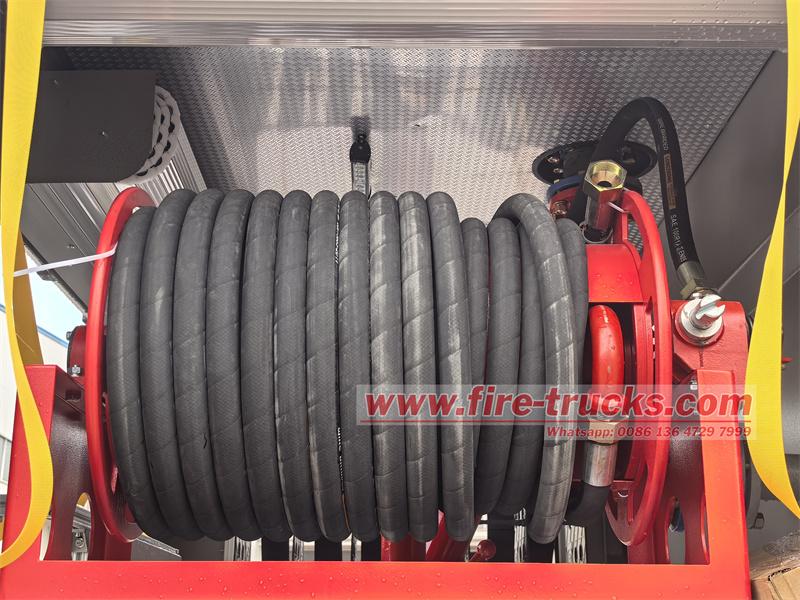

Hoàn chỉnh và thiết thực. Phòng bơm được trang bị vòi chữa cháy có chiều dài đủ để bao phủ hiện trường cháy rộng, đảm bảo nguồn nước có thể nhanh chóng tiếp cận tuyến đầu chữa cháy. Đồng thời, nó cũng được trang bị thiết bị thu nước và lọc nước để đảm bảo độ sạch của chất lượng nước và hiệu quả chữa cháy. Hệ thống phân phối nước có thể linh hoạt phân bổ lưu lượng nước để đáp ứng nhu cầu chữa cháy đa điểm cùng lúc. Ngoài ra, hộp dụng cụ còn được trang bị rìu, cuốc, xẻng, cờ lê và các dụng cụ khác để tạo điều kiện thuận lợi cho lính cứu hỏa phá bỏ vật cản và sửa chữa thiết bị. Ngoài máy bơm chữa cháy CB10/40 mạnh mẽ, phòng bơm còn được trang bị đồng hồ đo áp suất, đồng hồ đo chân không, đồng hồ đo mực nước, đồng hồ đo mực bọt, đồng hồ đo tốc độ, v.v., có thể giám sát dữ liệu liên quan trong thời gian thực.Xe chữa cháy áp dụng **hệ thống chữa cháy đa phương tiện "nước + bọt"**, kết hợp phun từ xa và thiết bị chiến đấu cận chiến cùng hoạt động để đạt hiệu quả dập tắt cháy cao.

1. Chữa cháy bằng nước (làm mát)● Bình chứa nước 5m³ cung cấp dòng nước áp suất cao, được tăng áp bởi máy bơm chữa cháy CB10/40 (40L/s), phun bởi súng phun chữa cháy PL8/32 hoặc vòi nước, và sử dụng hiệu ứng hấp thụ nhiệt và làm mát của nước để dập tắt đám cháy chất rắn (như nhà cửa, gỗ, v.v.).2. Chữa cháy bằng bọt (cô lập bằng cách ngăn chặn oxy)● Bình chứa bọt 1m³ chứa chất lỏng tạo bọt loại A/loại B, được trộn với nước thông qua bộ trộn tỷ lệ (có thể điều chỉnh 3%-6%) để tạo thành dung dịch bọt.● Sau khi được phun ra từ súng phun bọt, nó phủ lên bề mặt vật đang cháy, ngăn cách oxy và dập tắt hơi dễ cháy, đặc biệt phù hợp với đám cháy chất lỏng như dầu và hóa chất.3. Liên kết phối hợp chữa cháy của thiết bị chữa cháyTrong hoạt động chữa cháy, các thành phần khác nhau của xe chữa cháyIsuzu GIGA 6cbm bọtchữa cháy

hoạt động chặt chẽ với nhau để tạo thành một hệ thống chữa cháy hiệu quả. Khi nhận được tín hiệu báo cháy, tài xế nhanh chóng lái xe đến hiện trường, bắt đầu hút nước thông qua máy bơm chữa cháy CB10/40 trong phòng bơm, hoặc trực tiếp lấy chất chữa cháy từ bồn nước và bồn bọt và tăng áp suất lên súng phun chữa cháy. Người vận hành chọn chế độ và góc phun chữa cháy phù hợp theo tình hình cháy, và súng phun chữa cháy PL8/32 ngay lập tức tiến hành tấn công mạnh mẽ. Các thiết bị phụ trợ như vòi chữa cháy, bình cứu hỏa và dụng cụ phá dỡ được trang bị trong hộp dụng cụ có thể được triển khai nhanh chóng tại hiện trường khi cần thiết, tạo thành liên kết với máy bơm chữa cháy và súng phun chữa cháy để cùng xây dựng mạng lưới chữa cháy ba chiều.

•Linkage control

The gun position joystick integrates electronic proportional adjustment and is interlocked with the foam system: the mixer is automatically started when the foam mode is selected, and the flow rate changes synchronously with the muzzle opening.

Firefighting equipment

The firefighting equipment of the Isuzu FTR GIGA 6cbmmultipurpose fire tender is complete and practical. The pump room is equipped with a fire hose, which is long enough to cover a wide fire scene, ensuring that the water source can quickly reach the firefighting front line. At the same time, it is also equipped with a water collector and a water filter to ensure the cleanliness of the water quality and the efficiency of firefighting. The water distributor can flexibly distribute the water flow to meet the needs of multiple firefighting at the same time. In addition, the equipment box is also equipped with fire axes, picks, shovels, wrenches and other tools to facilitate firefighters to break obstacles and repair equipment. In addition to the powerful CB10/40 fire pump, the pump room is also equipped with pressure gauges, vacuum gauges, water level gauges, foam level gauges, tachometers, etc., which can monitor relevant data in real time.

The fire truck adopts **"water + foam" dual-media fire extinguishing system**, combining remote spraying and close combat equipment to work together to achieve efficient fire suppression.

1. Water fire extinguishing (cooling)

● The 5m³ water tank provides high-pressure water flow, which is pressurized by the CB10/40 fire pump (40L/s), sprayed by the PL8/32 fire monitor or water hose, and uses the heat absorption and cooling effect of water to extinguish solid fires (such as buildings, wood, etc.).

2. Foam fire extinguishing (asphyxiation isolation)

● The 1m³ foam tank stores Class A/Class B foam liquid, which is mixed with water through a proportioning mixer (3%-6% adjustable) to form a foam solution.

● After the foam monitor is sprayed, it covers the surface of the burning object, isolates oxygen and suppresses combustible vapors, which is especially suitable for liquid fires such as oils and chemicals.

3. Firefighting equipment coordinated firefighting linkage

In firefighting operations, the various components of the Isuzu GIGA 6cbm foamfire fighting truck work closely together to form an efficient firefighting system. When receiving a fire alarm, the driver quickly drives the vehicle to the scene, starts to absorb water through the CB10/40 fire pump in the pump room, or directly extracts fire extinguishing agents from water tanks and foam tanks and pressurizes them to the fire monitor. The operator selects the appropriate firefighting mode and spray angle according to the fire situation, and the PL8/32 fire monitor immediately launches a fierce attack. The auxiliary equipment such as fire hoses, fire extinguishers, and demolition tools equipped in the equipment box can be quickly deployed on site as needed, forming a linkage with the fire pump and fire monitor to jointly build a three-dimensional firefighting network.
