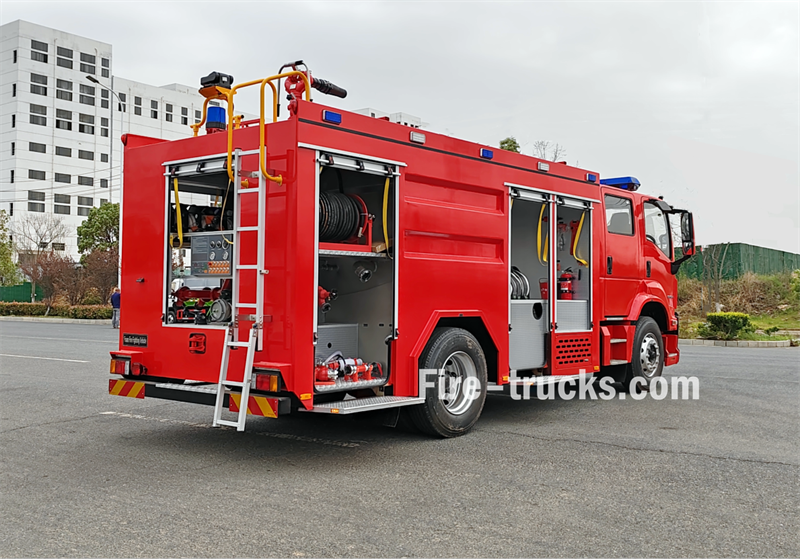

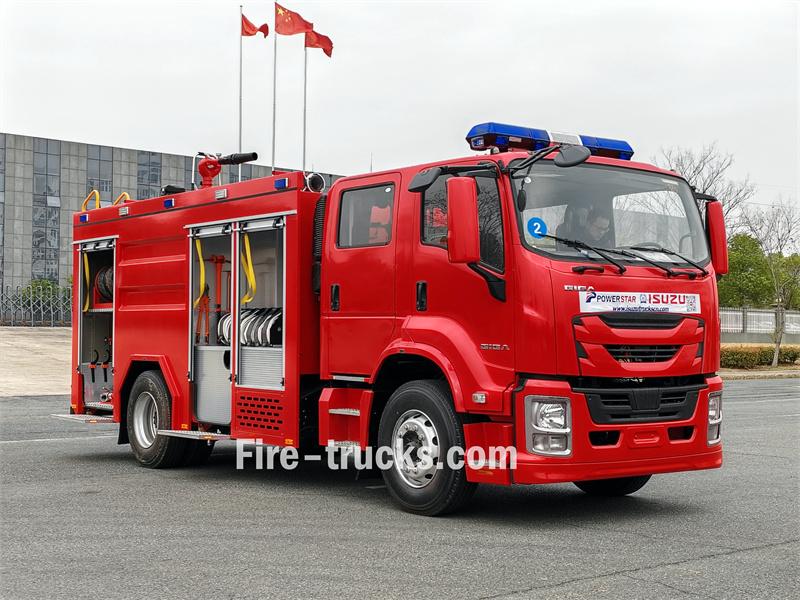

Xe cứu hỏa gắn bình chứa bọt chữa cháy Isuzu FVZ của Banama

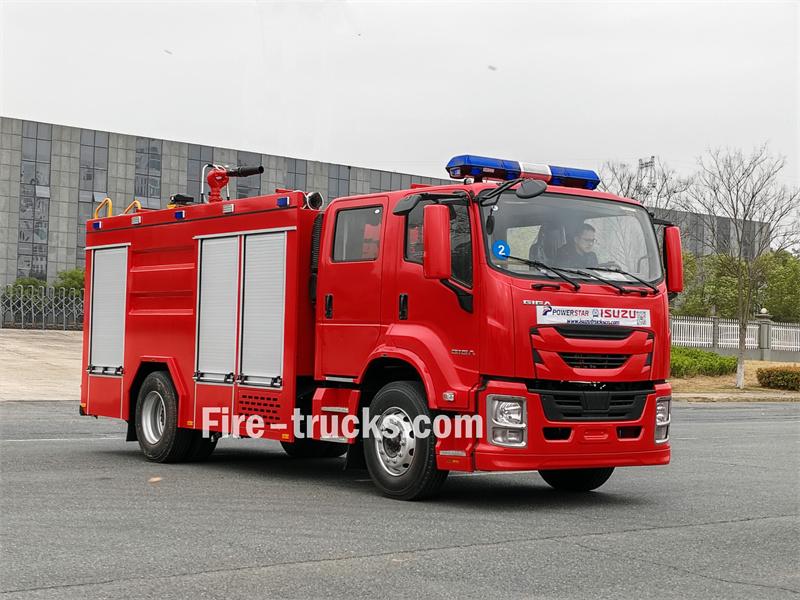

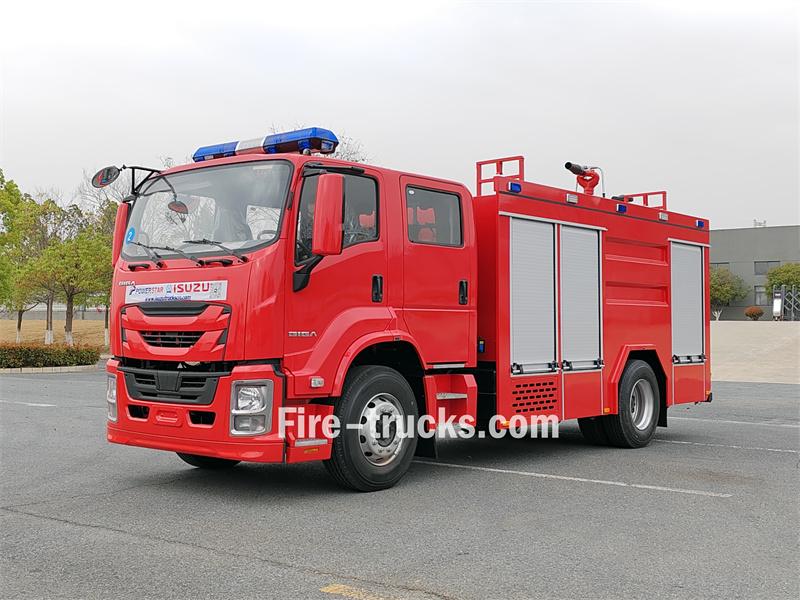

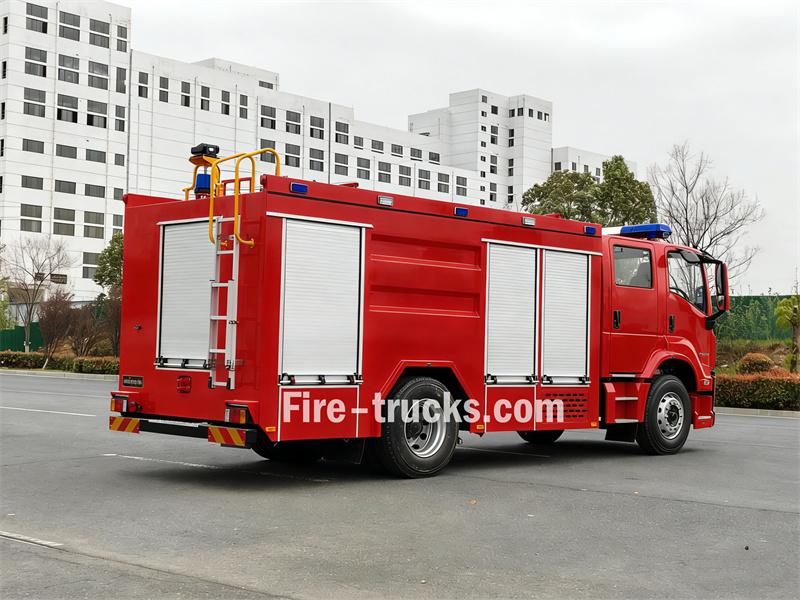

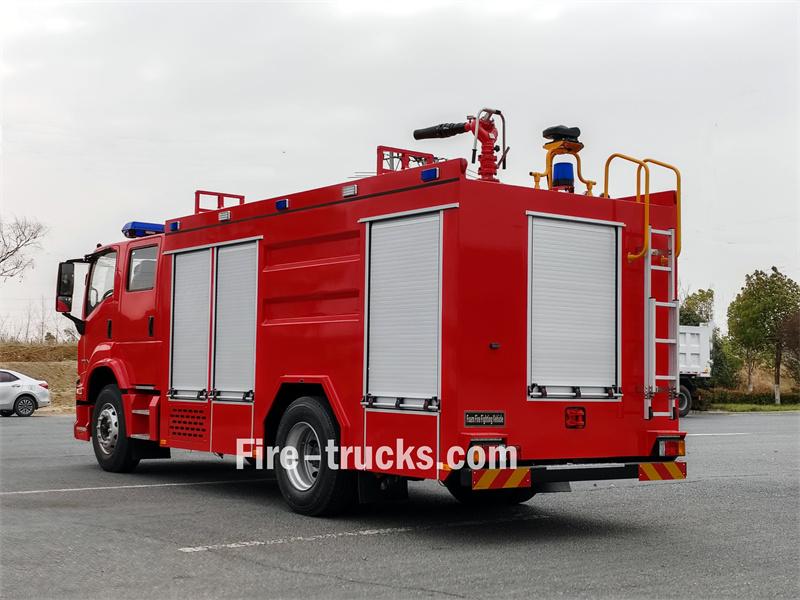

Xe cứu hỏa tạo bọt Isuzu FVZ GIGA 6 mét khối được chế tạo dựa trên khung gầm Isuzu FVZ GIGA, với chiều dài cơ sở 4500mm. Xe được trang bị động cơ Isuzu 6HK1-TCG60 và hộp số tự động 9 cấp Fast. Phần trước của thân xe là khoang thiết bị, phần giữa chứa bồn chứa nước bằng thép carbon 5000L và bồn chứa bọt bằng thép không gỉ 1000L, phần sau là phòng bơm, được trang bị bơm chữa cháy CB10/40-XZ, bảng điều khiển, vòi chữa cháy, thiết bị chữa cháy, v.v. Một vòi phun chữa cháy PL8/32 được đặt trên nóc xe.

Khung gầm xe tải:
ISUZU FVZ GIGA
Khả năng làm việc:
5000L water +1000L foam
Công suất động cơ:
300 HP/ 6HK1-TCG60
Bơm chữa cháy:
China CB10/40-XZ
Lưu lượng bơm:
40L/s
Áp suất công việc:
1.0 Mpa
Vòi phun chữa cháy:
China PL8/32
Giám sát dòng chảy:
32L/s
Phạm vi giám sát:
Water≥60 m,Foam≥48m

Danh mục sản phẩm

Tự thiết kế xe cứu hỏa của bạn ngay bây giờ

Chúng tôi hướng đến việc cung cấp xe cứu hỏa chất lượng siêu việt cho khách hàng toàn cầu. Đối tác đáng tin cậy và tốt nhất của bạn mãi mãi.

Liên hệ với chúng tôi

Sản phẩm mới

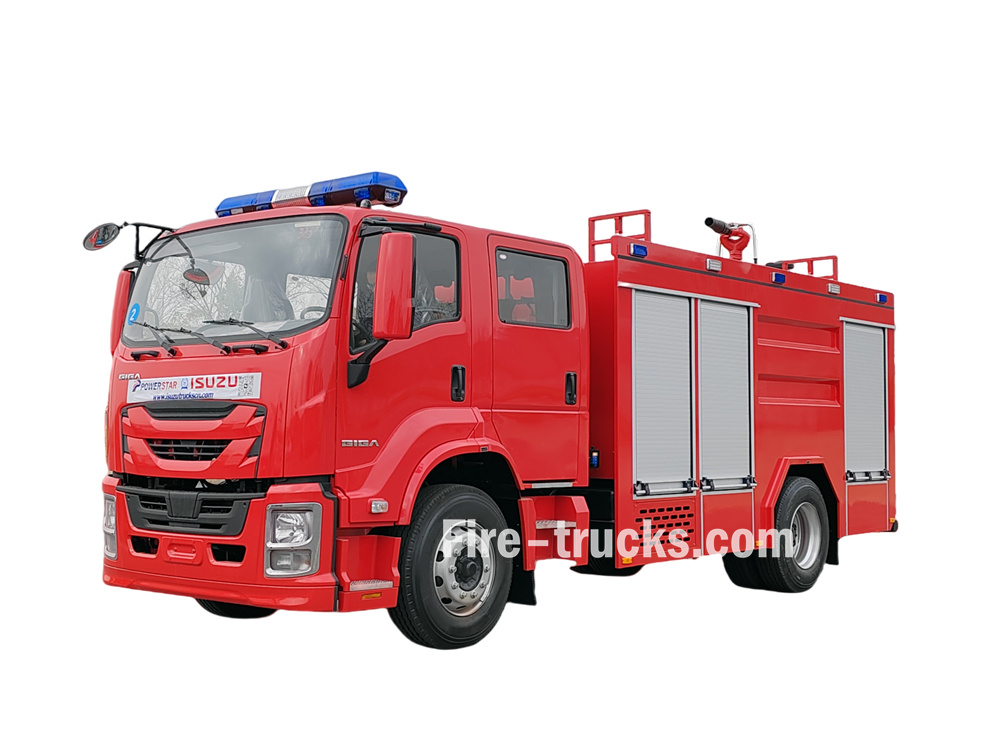

♦ Xe bồn chở bọt chữa cháy gắn trên xe cứu hỏa Isuzu FVZ của Banama ♦

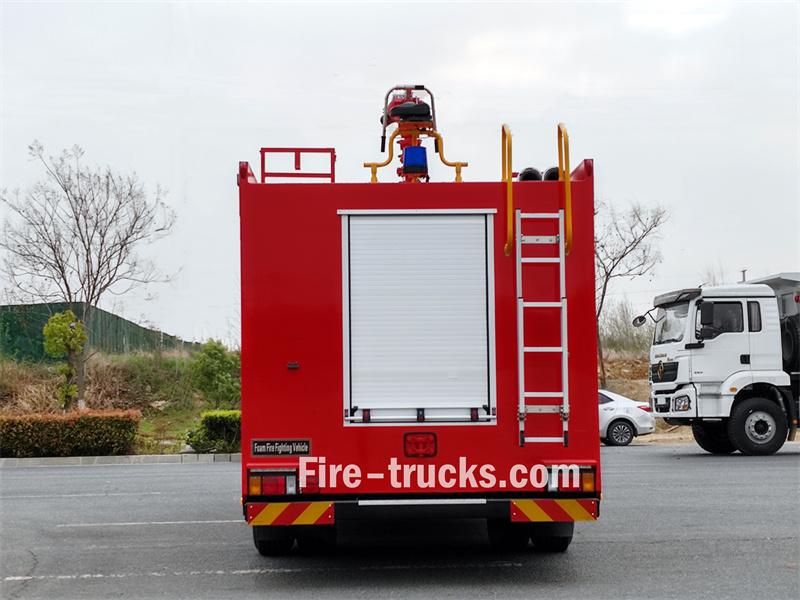

Banama Isuzu FVZ fire truck mounted foam tanker

Năng lực làm việc

Mô hình động cơ

Chiều dài cơ sở

Cấu trúc thượng tầng

5000 lít nước + 1000 lít bọt

6HK1/ 300HP

4500mm

★Bồn chứa nước bằng thép carbon

★Bồn chứa bọt 304 Thép không gỉ,

★ Máy bơm chữa cháy CB10/40-XZ nổi tiếng của Trung Quốc

★ Máy phun chữa cháy PL8/32 nổi tiếng của Trung Quốc

★ Năm 2025, hoàn toàn mới.

» Ⅰ. Các tính năng chính:

★ Động cơ Isuzu 300 mã lực mạnh mẽ, chạy 100.000 km không gặp sự cố.

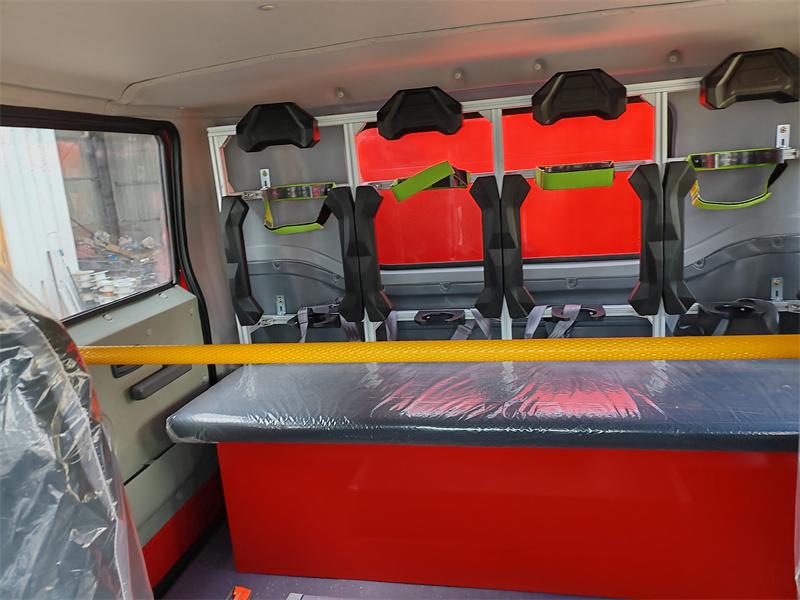

★ Isuzu FVZ GIGA 4x2 cabin kép, thiết kế kiểu Châu Âu

★ Máy bơm chữa cháy CB10/40 nổi tiếng của Trung Quốc, siêu đáng tin cậy.

★ Dung tích bình chứa có thể được tùy chỉnh

» II. Thông số sản phẩm:

Xe cứu hỏa phun bọt và nước ISUZU FVZ GIGA 6000L
Tổng quan	Năng lực làm việc	Bồn chứa nước 5000L, bồn chứa bọt chữa cháy 1000L
	Khung gầm xe tải	Isuzu FVZ GIGA 4X2
	Công suất động cơ	300 mã lực / Isuzu 6HK1-TCG60
	Máy bơm chữa cháy	CB10/40-XZ
Khung gầm	Loại truyền động	4X2
	Quá trình lây truyền	Hộp số sàn 9 cấp FAST
	Chiều dài cơ sở	4500mm
	Lốp xe	Lốp trước 385/65R22.5, lốp sau Lốp 315/80R22.5, 6+1 bánh
Máy bơm chữa cháy	Người mẫu	CB10/40-XZ
	Áp lực	1MPa
	Áp suất làm việc tối đa	1.100MPa
	Áp suất đầu vào tối đa cho phép	0,4 MPa
	Tuôn ra	40 lít/giây
	Chiều cao hút tối đa	7m
	Tốc độ định mức	2825 ± 50 vòng/phút
	Thời gian chuyển hướng dòng nước	≤ 35 giây
Máy trộn định lượng nước tạo bọt	Người mẫu	PH64-RS
	Tỷ lệ pha trộn	6%
	Phạm vi áp suất làm việc	0,6 ~ 1,4 MPa
	Phạm vi lưu lượng	16 ~ 64 lít/giây
	Các loại chất lỏng tạo bọt phù hợp	Hạng mục B
giám sát hỏa hoạn	Người mẫu	PL8/32
	Chảy	32 lít/giây
	Áp suất làm việc định mức	0,8 MPa
	Áp suất làm việc tối đa	1,0 MPa
	Phạm vi	Nước	≥ 60 m
		Bọt	≥ 48m
	Xoay góc	- 45 ~ +70°
	Xoay ngang	0 ~ 360°
Cuộn vòi chữa cháy	JPSC2.5-25 30m, 2.50MPa
Ống hút	125*2m, 4 cái
Cấu hình tiêu chuẩn	Tất cả phụ kiện tiêu chuẩn: Vòi chữa cháy, bộ lọc, khớp nối, cờ lê, súng phun nước/bọt, bộ dụng cụ cơ bản, sách hướng dẫn sử dụng tiếng Anh…

---- - Vật liệu tàu chở dầu : Thép cacbon, thép không gỉ, hợp kim nhôm, vật liệu PP

----- Máy bơm chữa cháy : Dựa trên thân tàu chở dầu và khoảng cách phun, tùy chọn kiểu Mỹ. Darley thương hiệu

----- Không bắt buộc: Ống dẫn, cuộn vòi, thang nhôm, kiểu ghép nối (kiểu Trung Quốc, Châu Âu, Mỹ)

Hệ thống khung gầm

Người mẫu: Khung gầm chuyên dụng dòng Isuzu FVZ GIGA.

Chiều dài cơ sở: 4500mm.

Động cơ: Được trang bị động cơ diesel Isuzu 6HK1-TCG60 chính hãng, công suất 300 mã lực/221 kW, dung tích 7790 ml.

Quá trình lây truyền: Được trang bị hộp số sàn 9 cấp tốc độ cao. Các bánh răng được thiết lập hợp lý, với phạm vi tỷ số truyền rộng và khả năng truyền lực hiệu quả.

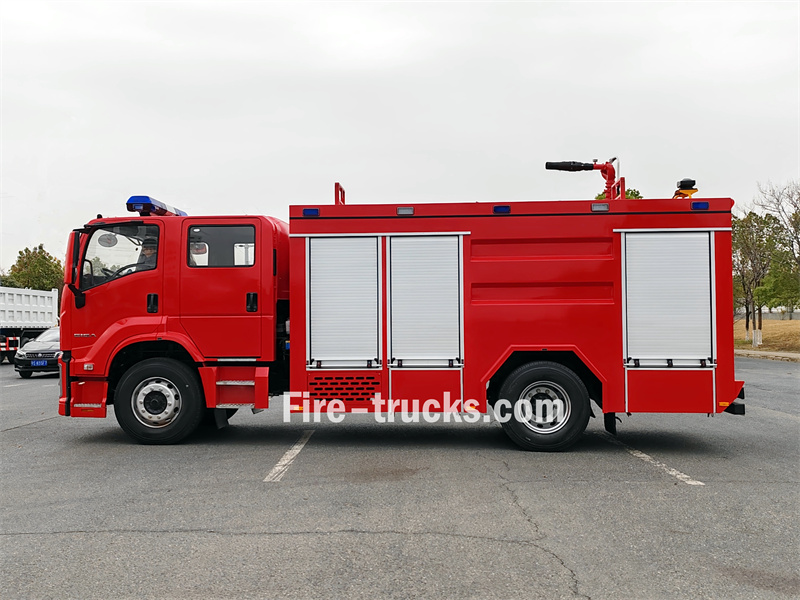

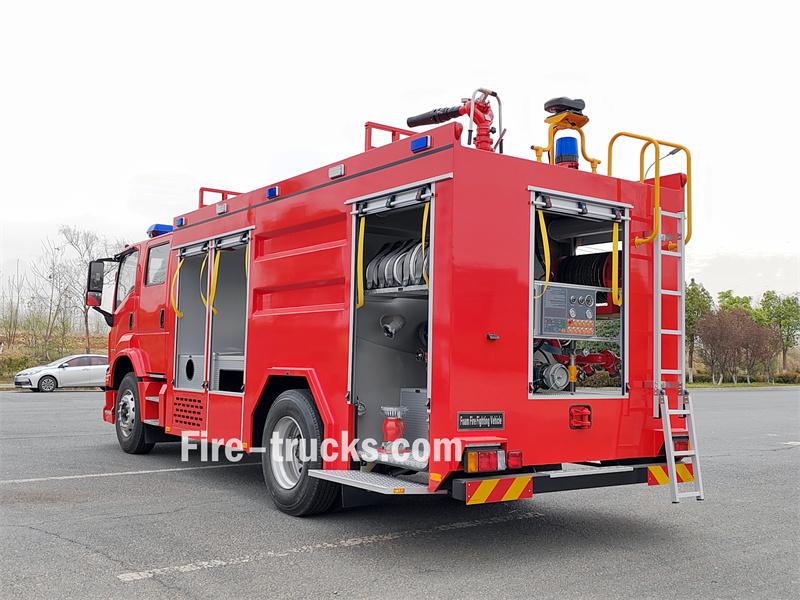

Banama Isuzu FVZ GIGA 6 cbm foam fire truck

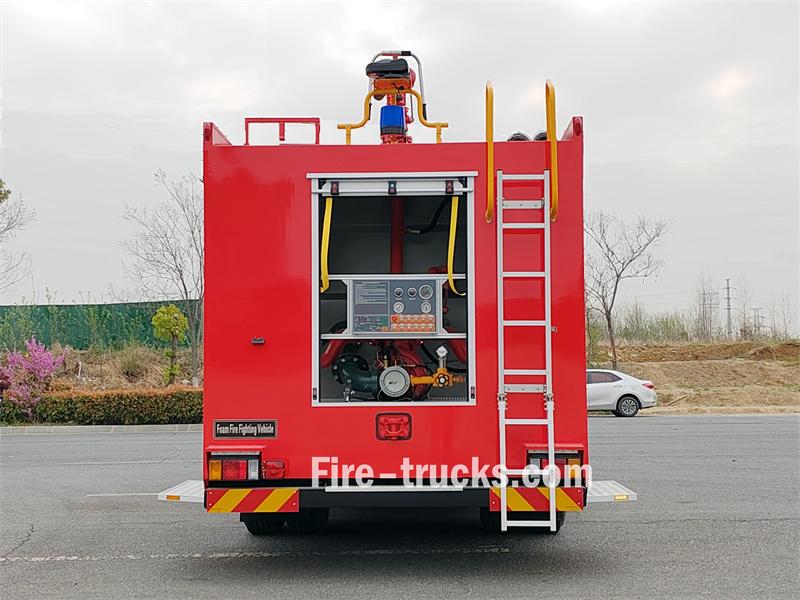

» III. Hệ thống bơm chữa cháy:

Máy bơm chữa cháy:

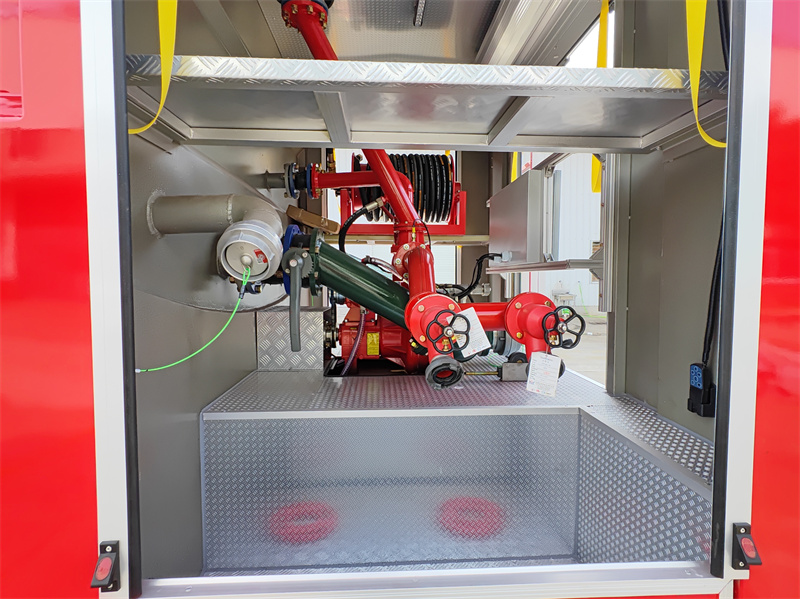

Phòng bơm đuôi tích hợp bơm chữa cháy loại CB10/40-XZ với lưu lượng định mức 40L/s@1.0MPa và độ sâu hút tối đa 7m. Bơm có hiệu suất ổn định và đáng tin cậy, phù hợp cho cả việc cung cấp nước đường dài áp suất trung bình và các hoạt động chữa cháy áp suất thấp thông thường.

Hệ thống định lượng bọt tích hợp với tỷ lệ pha trộn 6% cũng được bao gồm, phù hợp với các chất tạo bọt loại B.

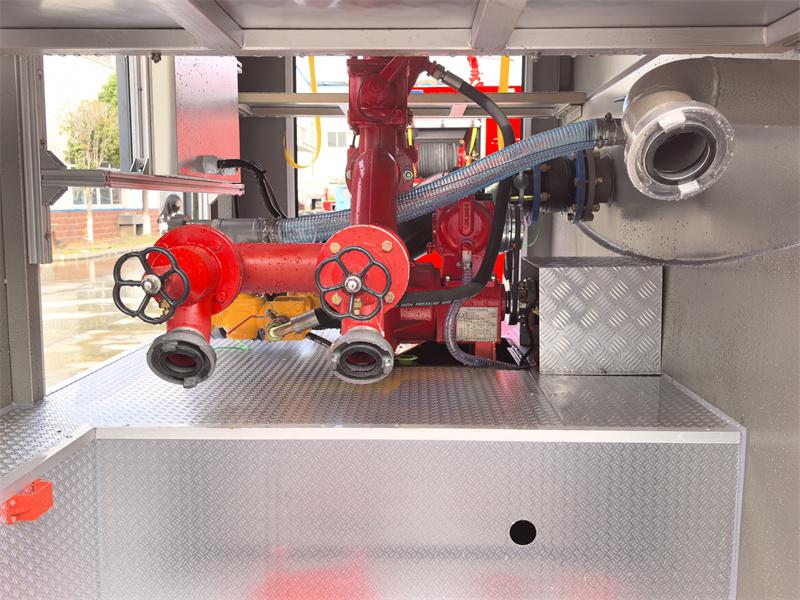

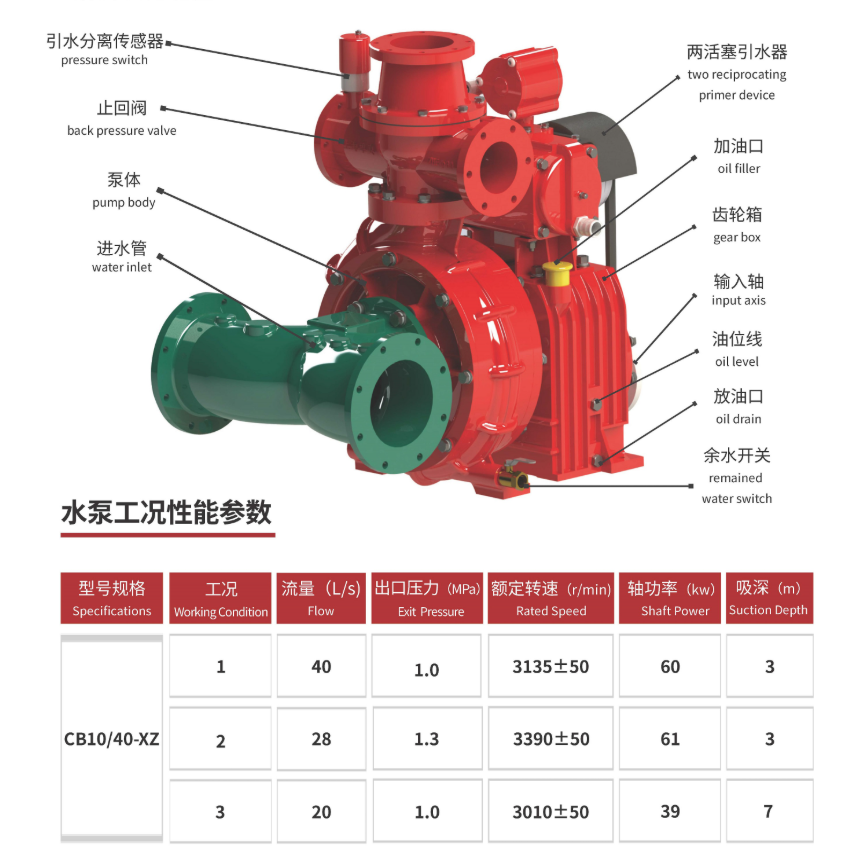

CB10/40-XZ fire pump

Máy bơm chữa cháy	Chảy	Áp lực	Áp suất làm việc tối đa	Áp suất đầu vào tối đa cho phép
CB10/40-XZ	40 lít/giây	1,0 MPa	1.100MPa	0,4 MPa

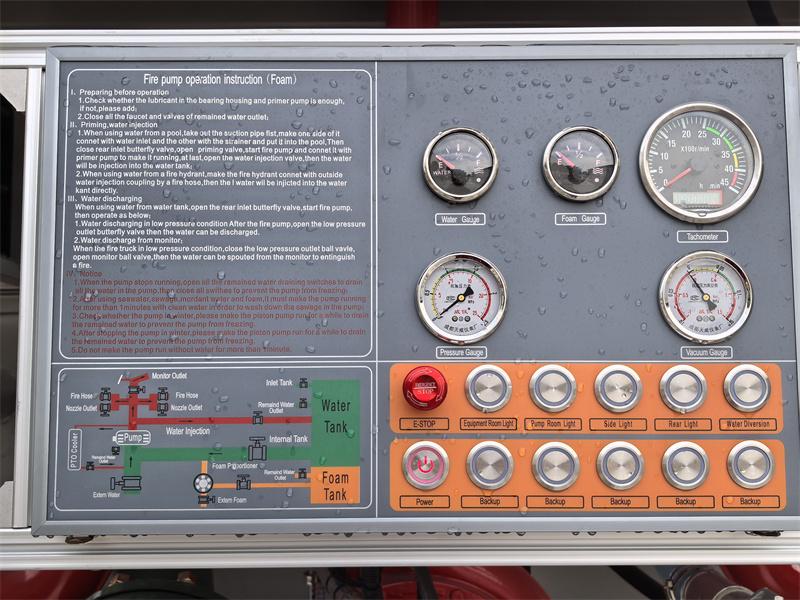

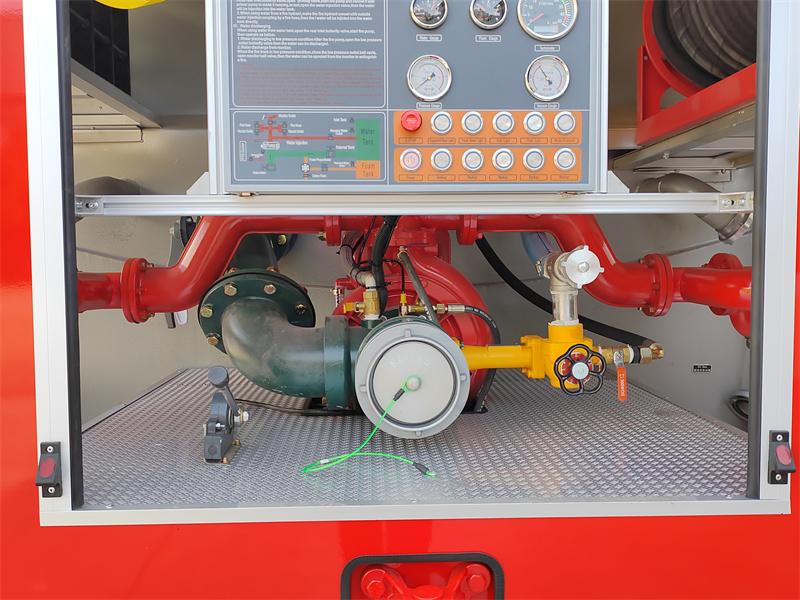

Bảng điều khiển: Tích hợp đồng hồ đo tốc độ, đồng hồ đo chân không, đồng hồ đo áp suất, đồng hồ đo mức bọt, đồng hồ đo mực nước, hướng dẫn vận hành, sơ đồ đường ống, đèn báo PTO, đèn hộp thiết bị, công tắc bơm chân không, công tắc đèn ngoài, công tắc nguồn chính, điều khiển ga điện tử, công tắc dừng khẩn cấp và các nút khác.

Control panel

» IV . Hệ thống giám sát hỏa hoạn:

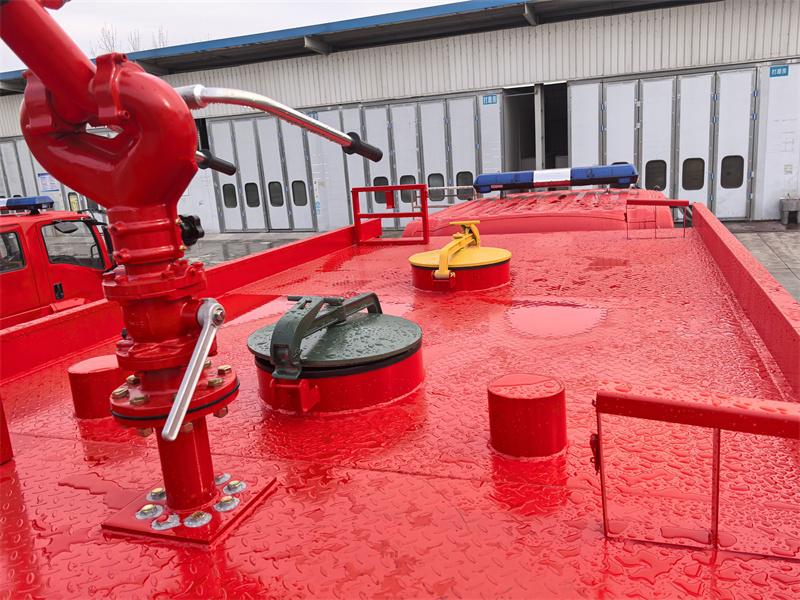

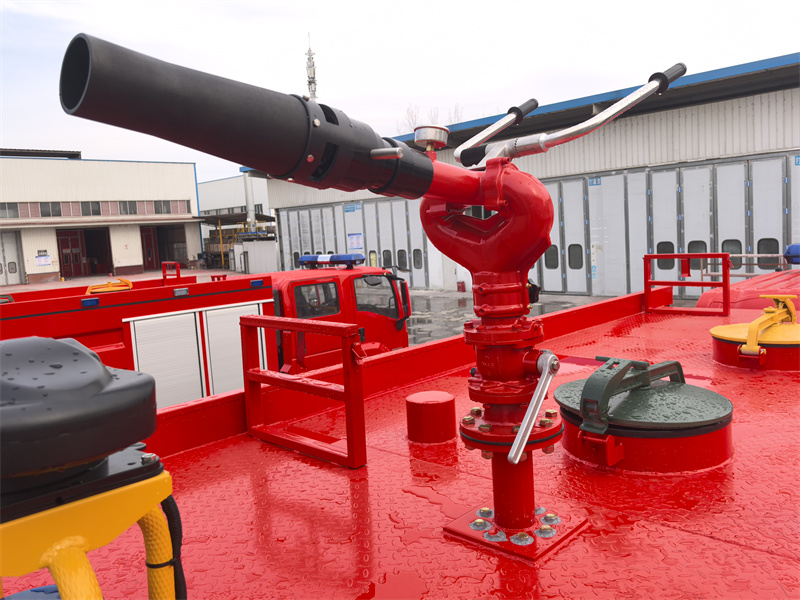

Vòi phun chữa cháy loại PL8/32 được gắn trên nóc xe, với lưu lượng 32L/s@0.8MPa, phạm vi nâng hạ từ -45° đến +70° và khả năng xoay ngang 360°. Vòi phun này có lưu lượng lớn và tầm phun xa, có thể thực hiện nhiều chế độ phun khác nhau như phun dòng trực tiếp và phun sương.

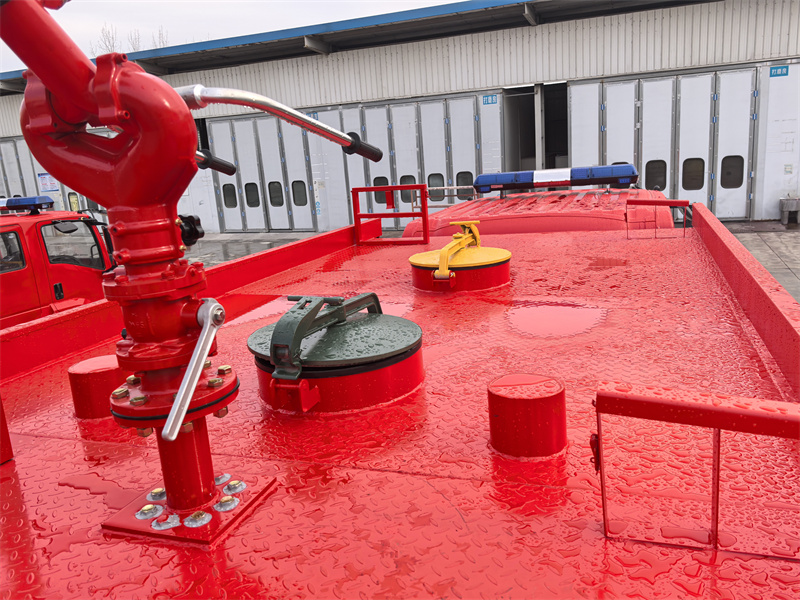

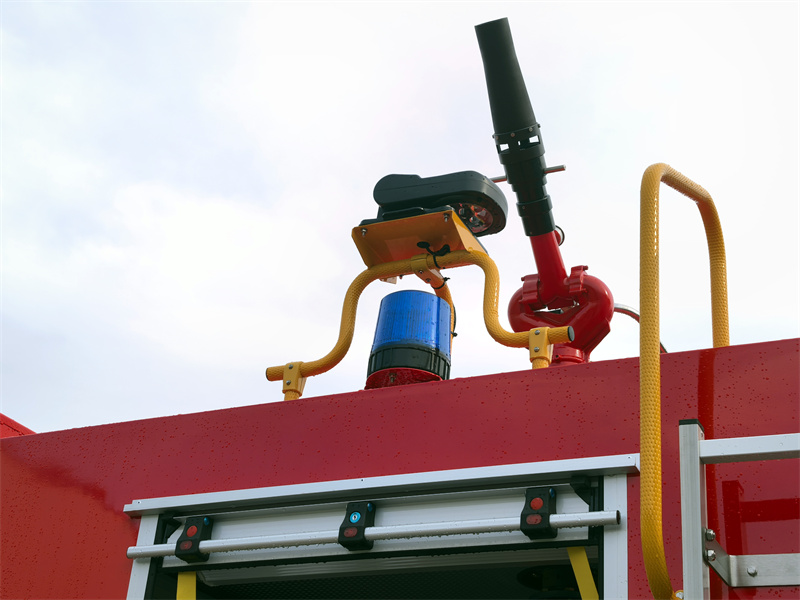

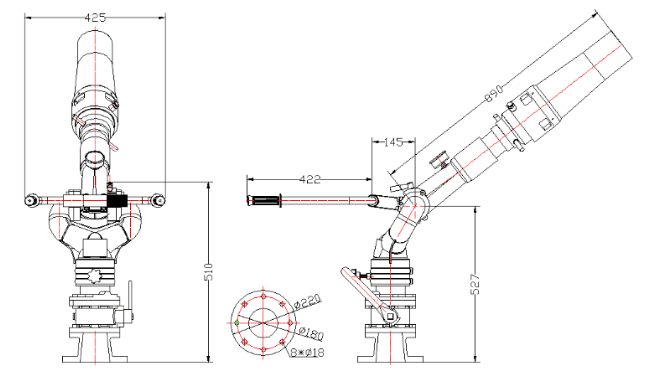

PL8/32 fire monitor

Mô hình thiết bị giám sát hỏa hoạn

Chảy

Phạm vi

Áp suất định mức

Xoay góc

Xoay ngang

Cân nặng

PL8/32

32 lít/giây

Nước sâu ≥60m,

bọt ≥48m

0,80 MPa

-45 ° ~+70 °

0～360 °

23kg

» V . Thiết bị chữa cháy:

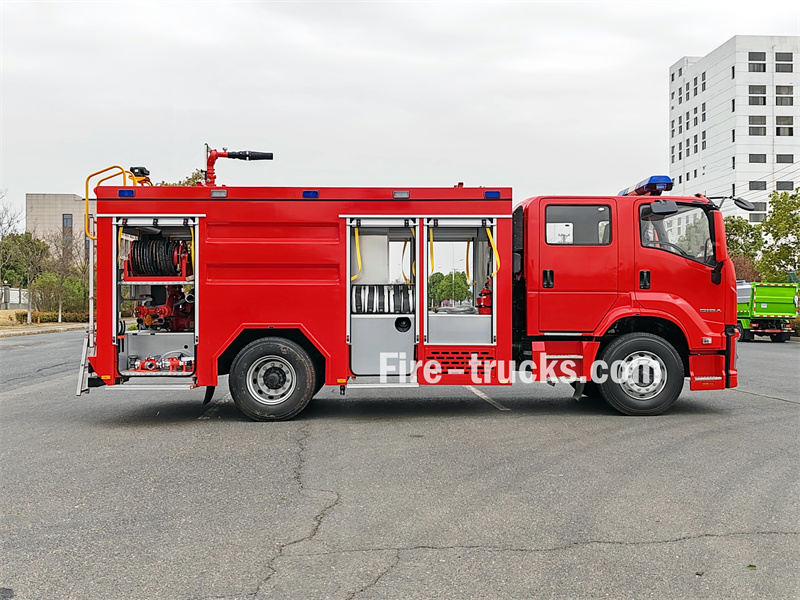

E Kho chứa thiết bị: Phòng chứa thiết bị phía trước được thiết kế cửa cuốn bằng hợp kim nhôm khép kín hoàn toàn, cho phép lưu trữ có tổ chức các thiết bị chữa cháy khác nhau, chẳng hạn như vòi chữa cháy, rìu chữa cháy, xẻng, cuốc, bình chữa cháy, quần áo chống cháy và cầu treo vòi chữa cháy, giúp lính cứu hỏa dễ dàng tiếp cận nhanh chóng.

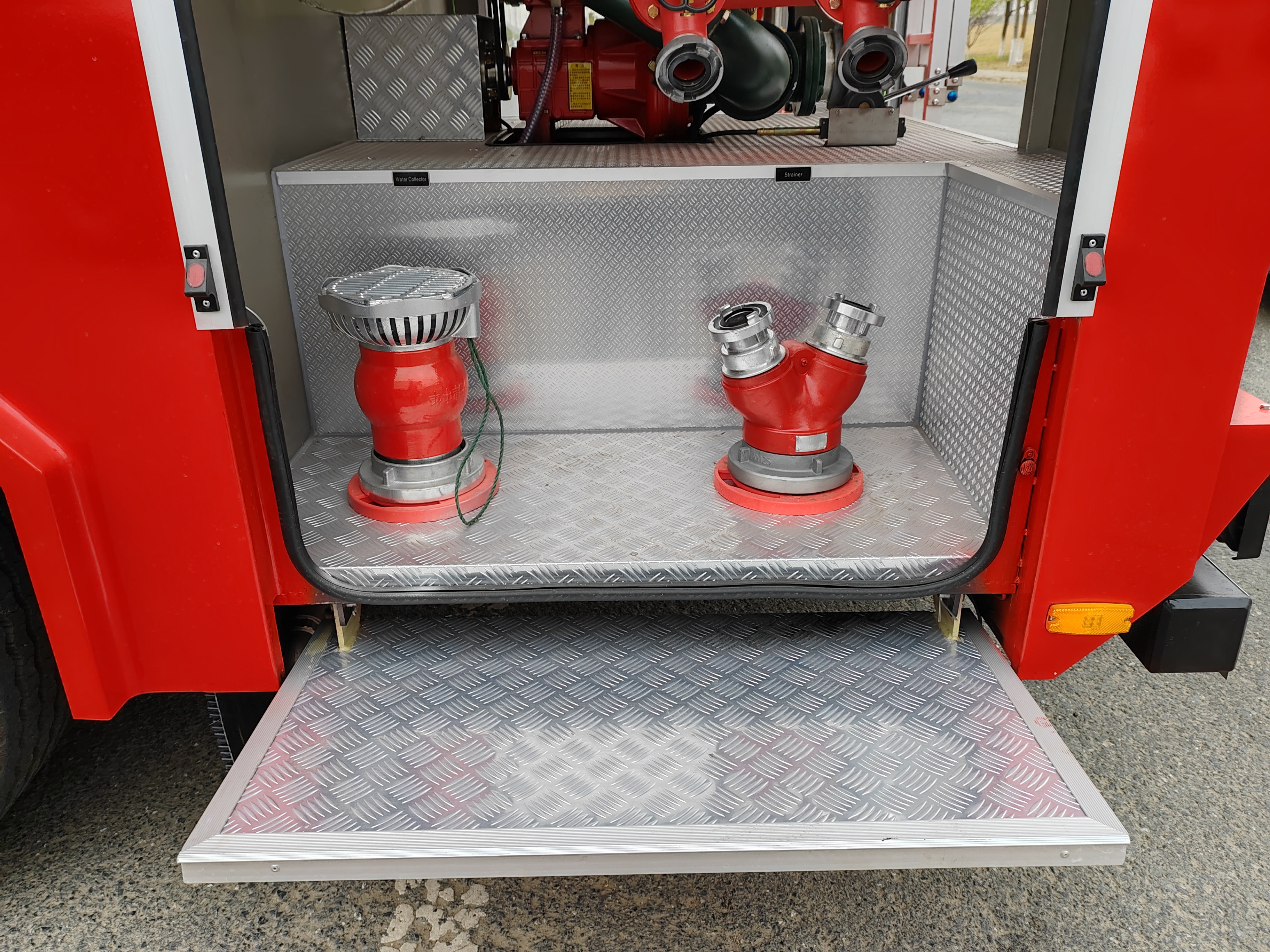

Phòng bơm cũng được trang bị vòi chữa cháy, cuộn dây, vòi phun, súng phun bọt, thiết bị thu gom nước, thiết bị phân phối và bộ lọc.

» VI . Thiết kế kỹ thuật:

Bộ phận Nghiên cứu và Phát triển của POWERSTAR chịu trách nhiệm thiết kế:

Có thể tùy chỉnh hoàn toàn ngoại hình, thiết kế dung tích bồn chứa nước + bọt, hộp đựng dụng cụ chữa cháy, cũng như kích thước toàn bộ xe. .

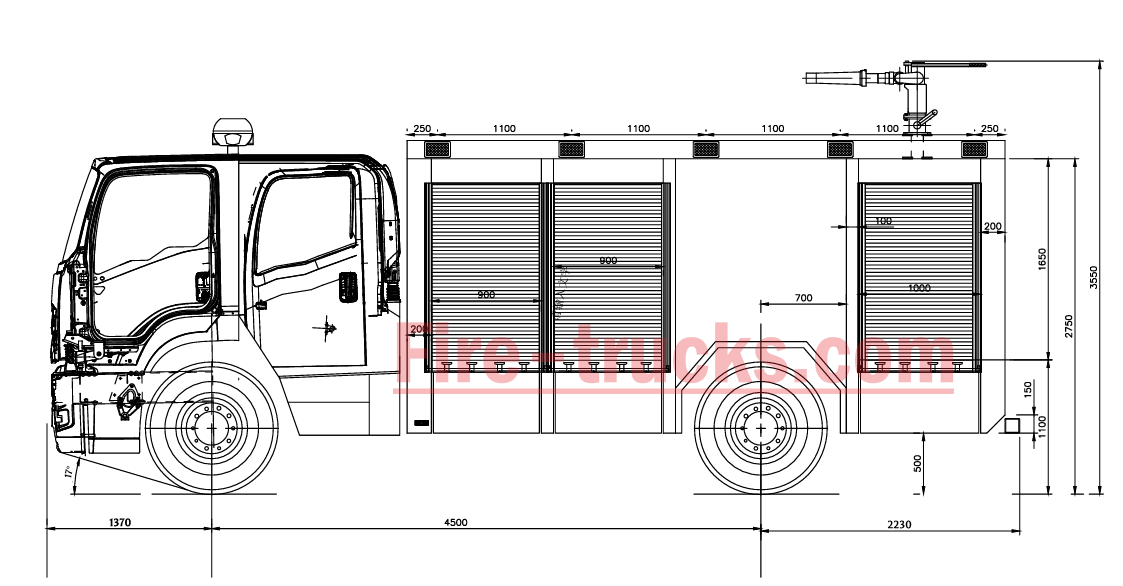

ISUZU FVZ GIGA 6000L foam water fire truck technical drawing

» Ⅶ Kiểm tra trước khi giao hàng:

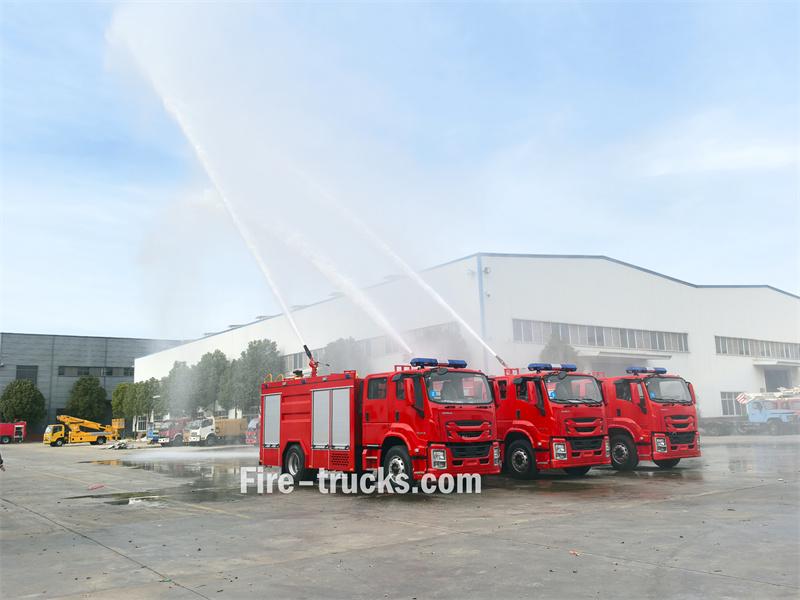

Trước khi xuất xưởng xe cứu hỏa động cơ Isuzu FVZ 6HK1 của Banama từ nhà máy, chúng tôi đã tiến hành kiểm tra tại nhà máy, bao gồm thử nghiệm khả năng chịu nước mưa, kiểm tra hiệu suất của bơm chữa cháy và vòi phun nước, và kiểm tra cuối cùng về quy trình hàn, sơn và các khía cạnh khác.

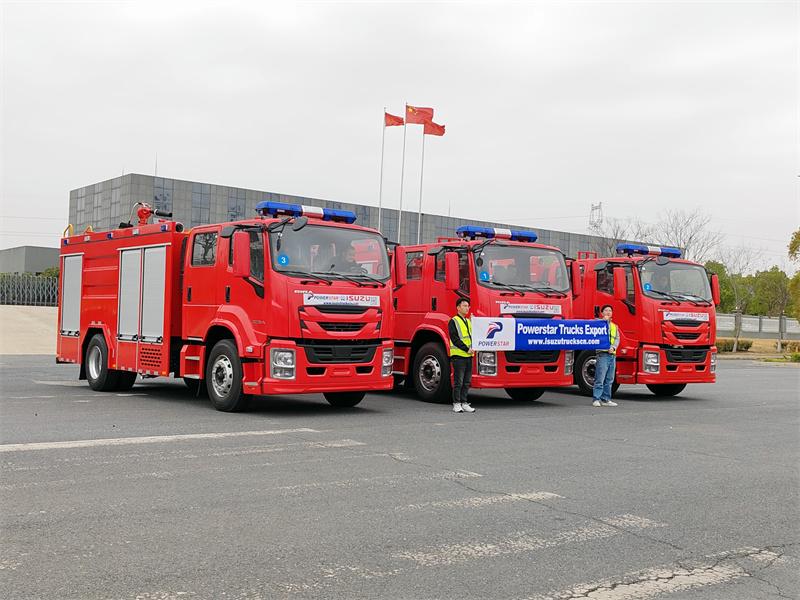

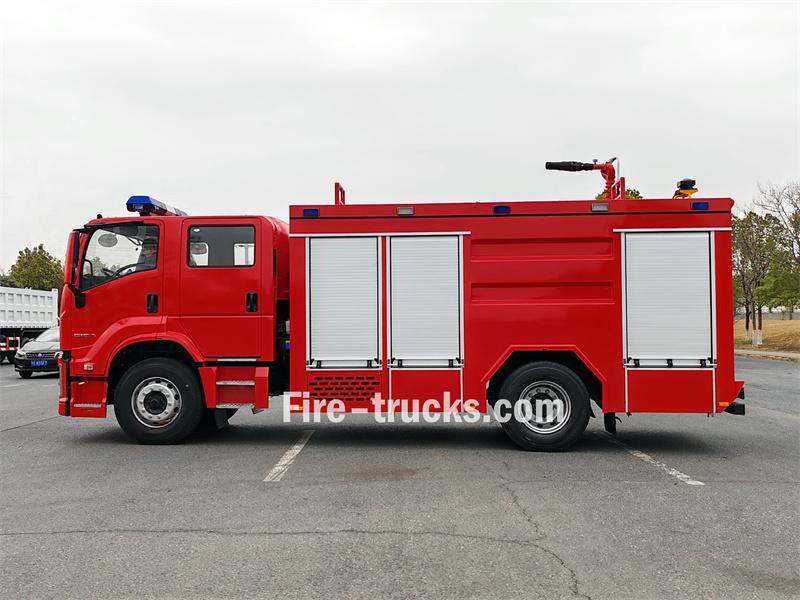

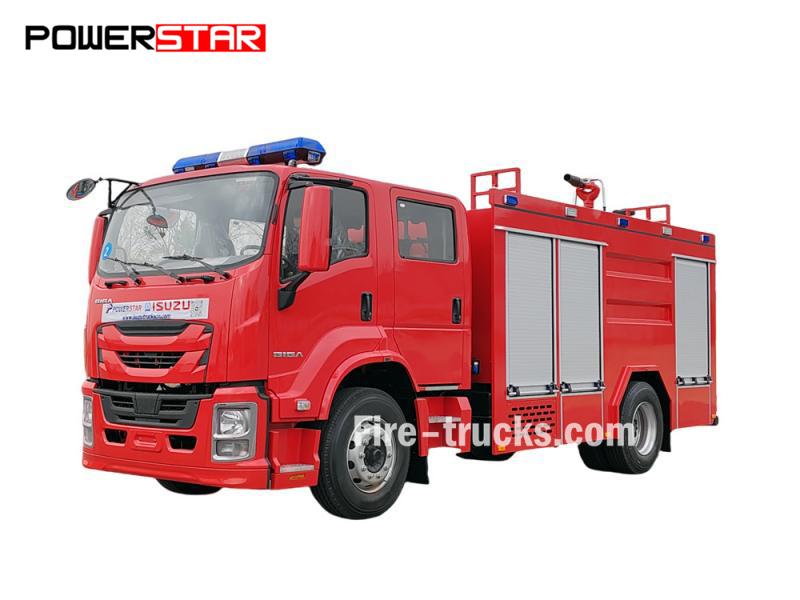

Banama Isuzu FVZ 6HK1 engine fire tender

» Ⅷ . Các kịch bản ứng dụng :

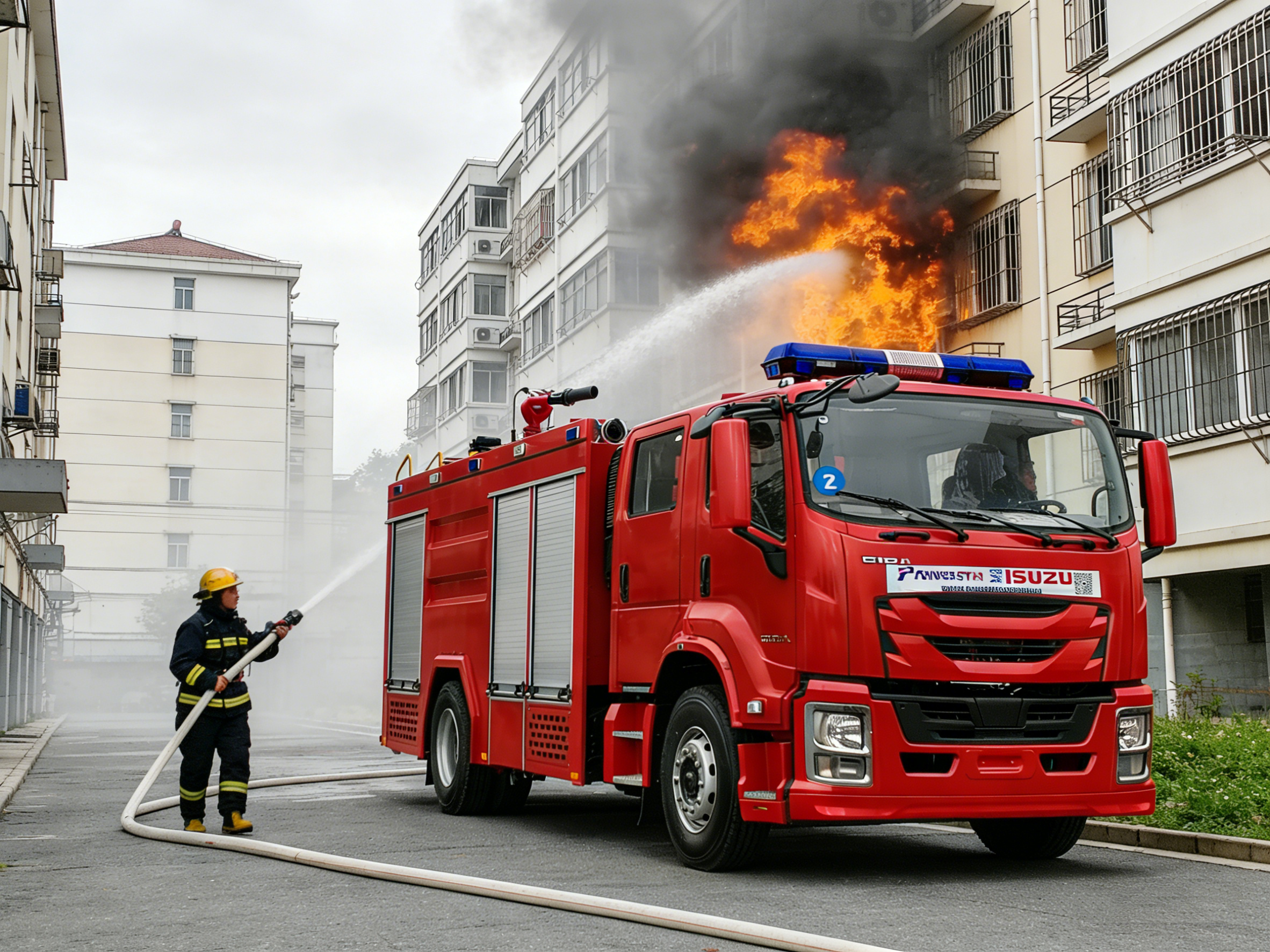

Tại thị trường châu Phi, Xe cứu hỏa bọt Isuzu FVZ GIGA 6 m³ của Banama Nhờ hiệu suất đáng tin cậy và khả năng thích ứng cao, nó đã trở thành một thiết bị cốt lõi cho các hoạt động chữa cháy và cứu hộ. Động cơ mạnh mẽ 300 mã lực, thùng chứa bọt 6 mét khối, bơm chữa cháy hiệu suất cao CB10/40 và vòi phun chữa cháy PL8/32 cùng nhau tạo thành một tuyến phòng cháy chữa cháy mạnh mẽ ở khu vực đô thị và rừng, giảm thiểu thiệt hại do hỏa hoạn.
