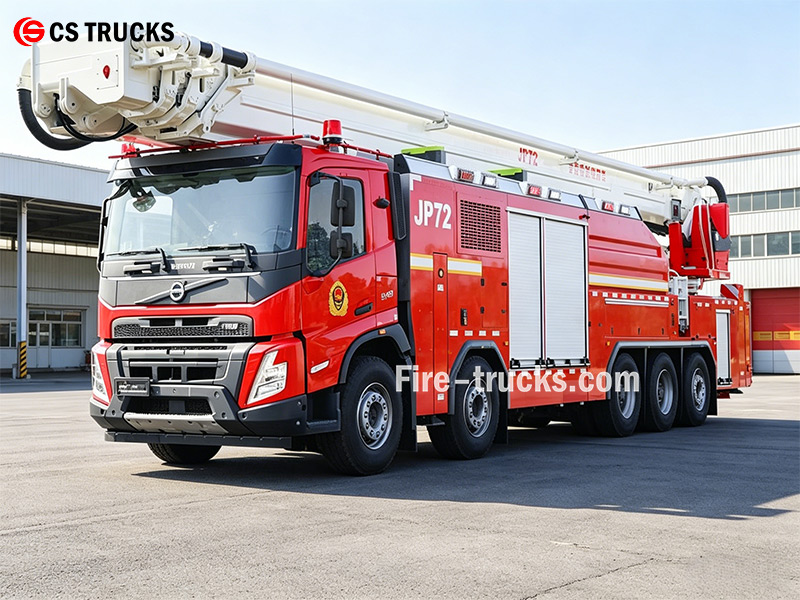

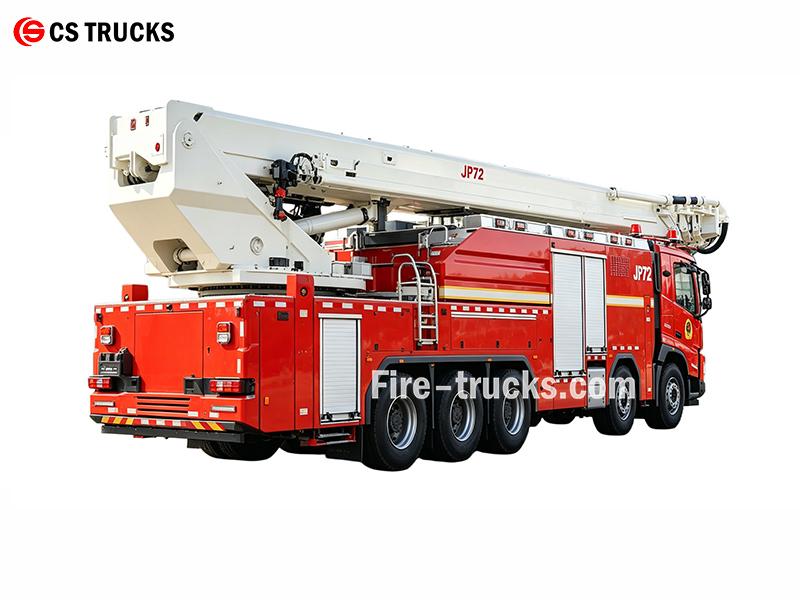

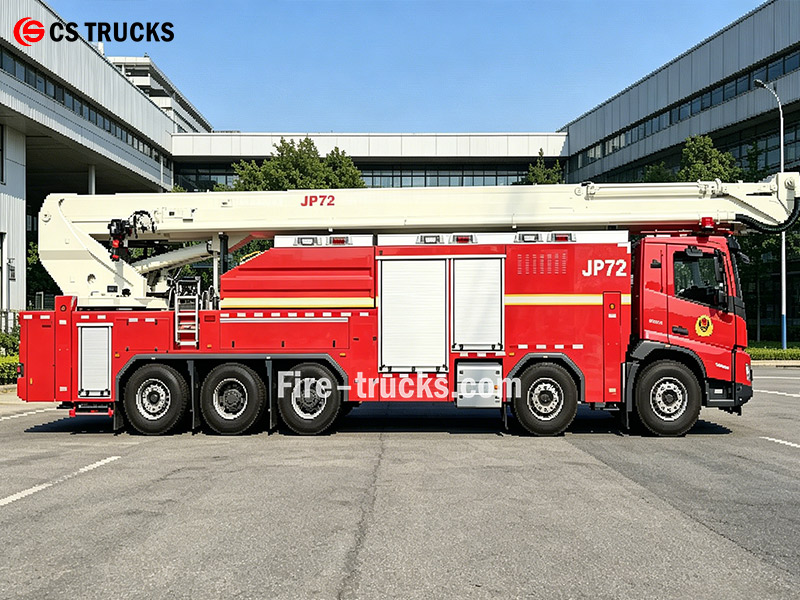

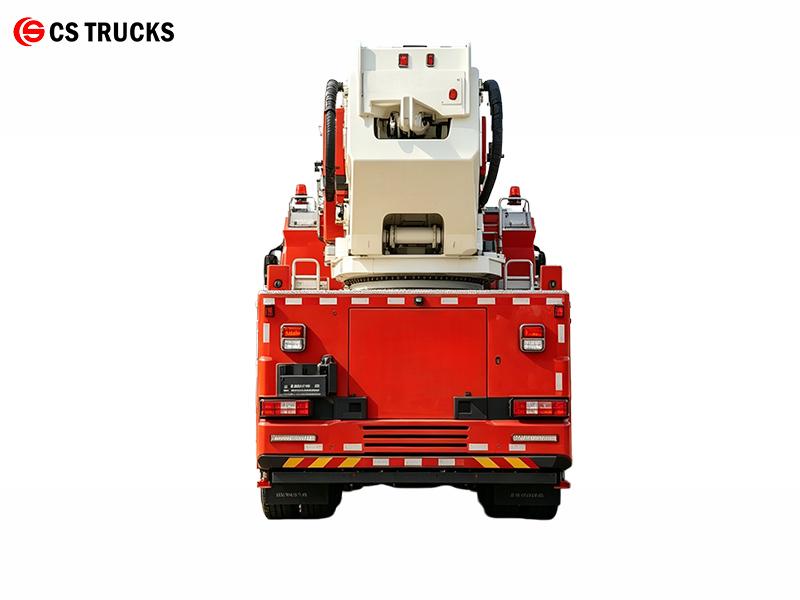

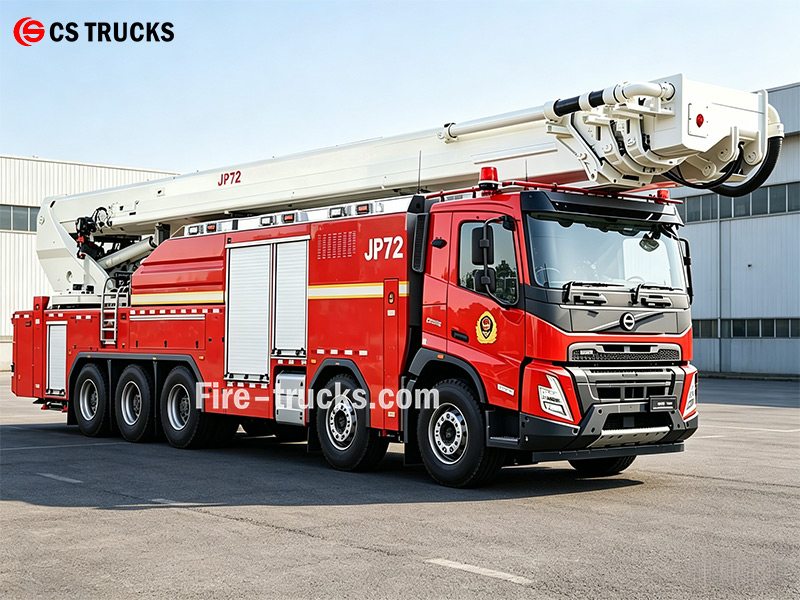

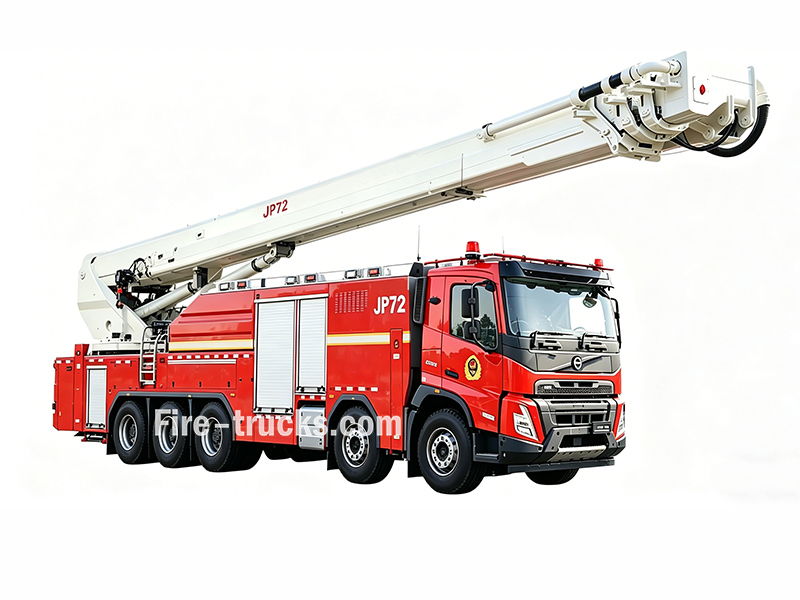

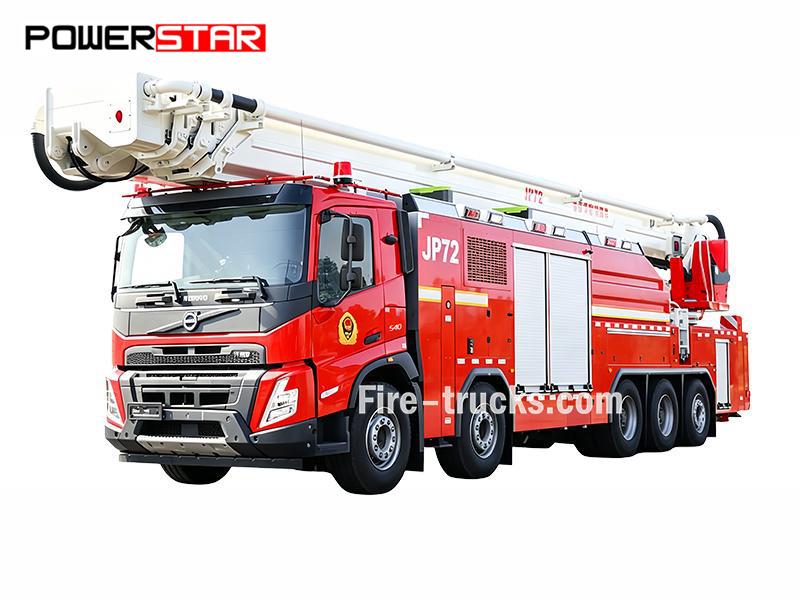

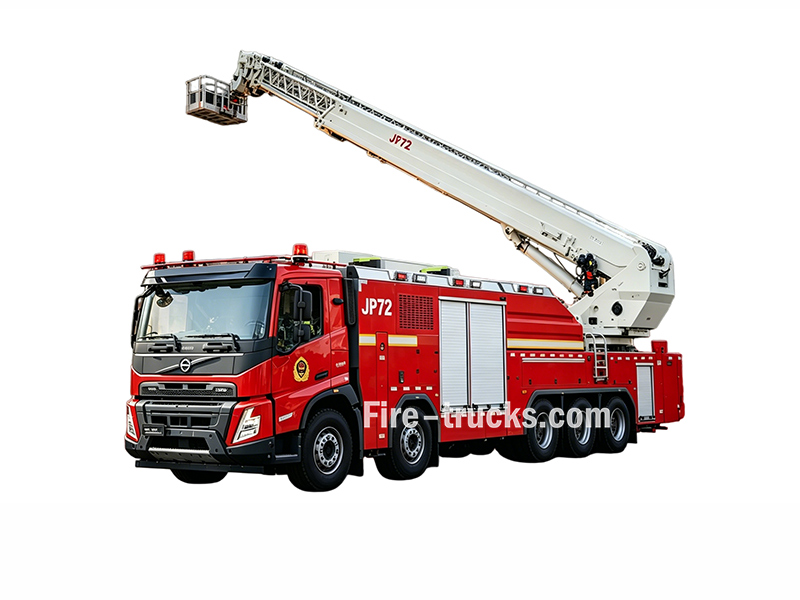

Xe cứu hỏa thang nâng người trên không này vận hành bằng động cơ D13K540E (406 kW) với khung gầm 10×4. Xe được trang bị hệ thống cần nâng 7 đoạn đạt độ cao 72m và vươn xa 33m. Xe chở 6.500L nước và 2.000L bọt chữa cháy. Bơm chữa cháy ZSP2650 cung cấp 10.200 L/phút, và vòi phun trên nóc có tầm phun nước 86m. Sàn công tác 300 kg bao gồm chức năng tự cân bằng. Các tính năng an toàn bao gồm ngắt quá tải, bảo vệ chống nghiêng và hệ thống chiếu sáng LED toàn bộ cho hoạt động ban đêm.
Khung gầm xe tải:
Volvo FM540 10×4Khả năng làm việc:
6,500L water + 2,000L foamCông suất động cơ:
550 HP/ D13K540EBơm chữa cháy:
US Fire Pump ZSP2650Lưu lượng bơm:
10,200 L/min (max) / 4,800 L/min at ladder height (1.2 MPa)Vòi phun chữa cháy:
Akron PLKD10/120B-5178Giám sát dòng chảy:
7,200 L/min @ 0.8 MPaPhạm vi giám sát:
Water ≥86 m / Foam ≥81 m:
72 m

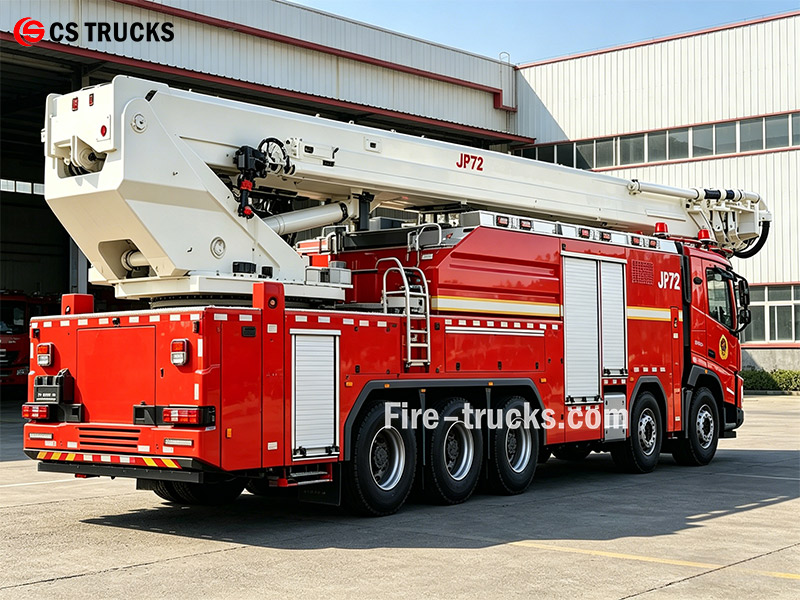

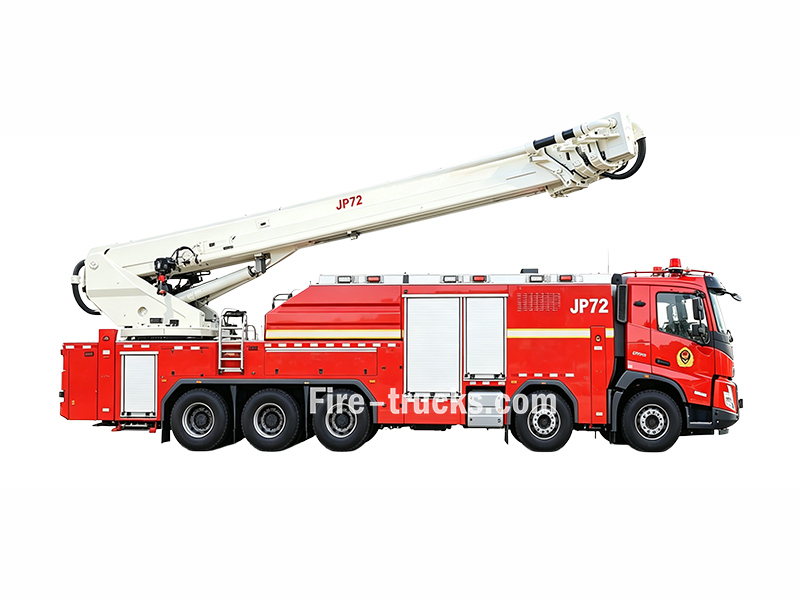

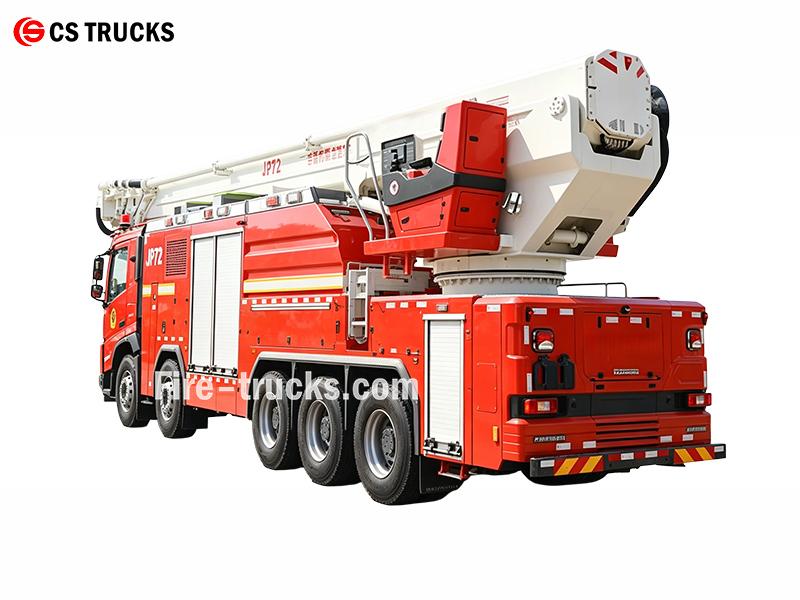

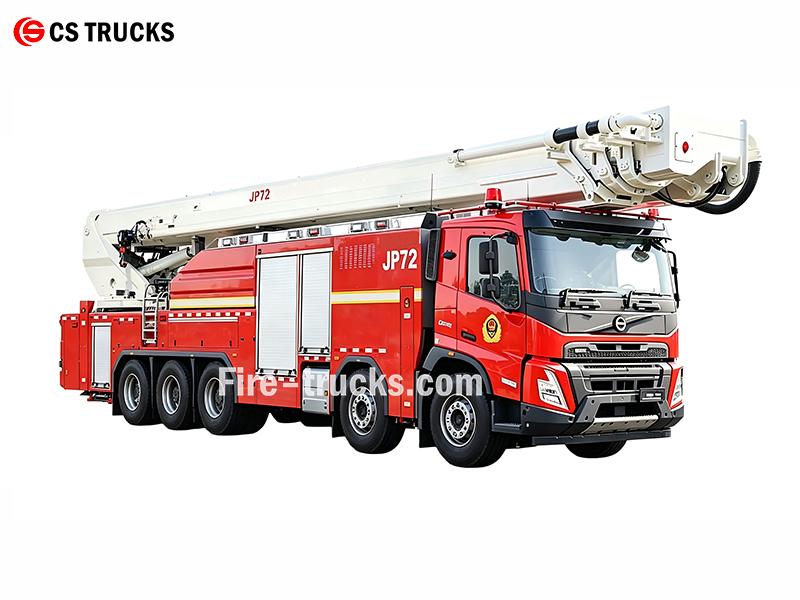

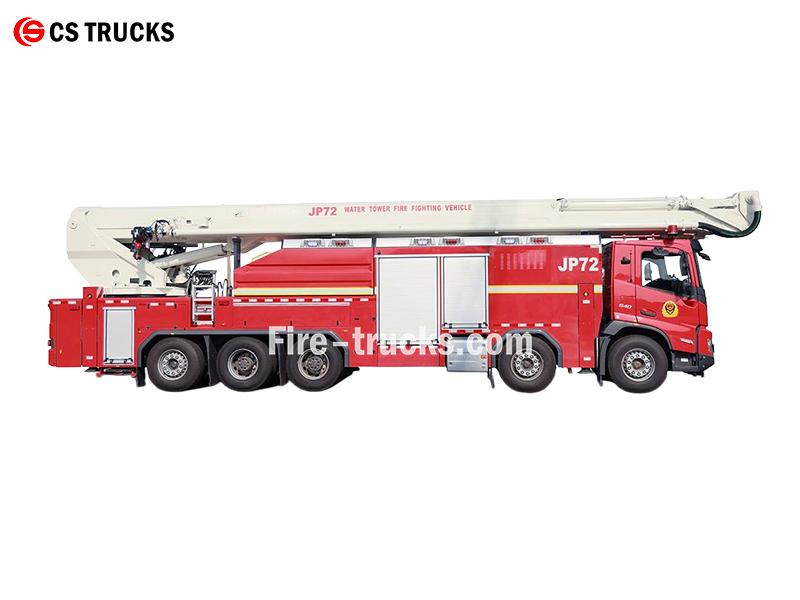

Xe chữa cháy bọt chữa cháy thang trên không 72m này (còn được gọi là xe chữa cháy cứu hộ khẩn cấp, xe chữa cháy thang trên không hạng nặng hoặc xe tháp nước chữa cháy nhà cao tầng) được chế tạo trên khung gầm 10×4 với động cơ D13K540E công suất 406 kW. Đây là Xe chữa cháy bọt hạng nặng 72m có hệ thống cần đồng bộ 7 đoạn đạt chiều cao làm việc 72m và tầm với 33m, cùng với bình nước 6.500L và bình bọt 2.000L. Bơm chữa cháy ZSP2650 cung cấp lưu lượng 10.200 L/phút, và vòi phun trên nóc PLKD10/120B-5178 có tầm phun nước 86m và tầm phun bọt 81m. Sàn công tác tải trọng 300 kg bao gồm hệ thống tự cân bằng thông minh. Các tính năng an toàn bao gồm bảo vệ quá tải, ngắt khi nghiêng, tránh va chạm và hệ thống chiếu sáng LED đầy đủ cho hoạt động ban đêm—làm cho đây trở thành lựa chọn đáng tin cậy cho cứu hộ chữa cháy nhà cao tầng, bảo vệ cơ sở hóa dầu và các nhiệm vụ khẩn cấp công nghiệp quy mô lớn.
♦ Xe chữa cháy bọt chữa cháy thang trên không 72 mét ♦
| Các hạng mục chính |
Thông số kỹ thuật cho Xe chữa cháy thang trên không 72m |
|
Khả năng làm việc |
|
|
Bình nước |
6500L |
|
Bình bọt |
2000L |
|
Hệ thống thang trên không |
|
|
Chiều cao thang |
72 m |
|
Tầm với làm việc tối đa |
33 m |
|
Tải trọng định mức của sàn công tác |
300 kg |
|
Diện tích sàn |
1.34 m² |
|
Các đoạn thang |
7 đoạn (4 cần chính + 3 cần khớp nối) |
|
Vật liệu thang |
Ống thép định hình cường độ cao đặc biệt |
|
Cân bằng sàn |
Hệ thống cân bằng độc lập thông minh cơ điện-thủy lực |
|
Chiều dài cáp thép |
≥36 m |
|
Lắp đặt |
Phía trước xe, với 4 chân đỡ |
|
Xoay bàn quay |
Liên tục 360° |
|
Thời gian thao tác kết hợp của thang |
≤ 55 s |
|
Lưu lượng phun tự bảo vệ |
≥ 285 L/phút |
|
Bơm chữa cháy |
|
|
Mẫu máy bơm |
Máy bơm chữa cháy US ZSP2650 |
|
Lưu lượng tối đa |
10.200 L/phút @ 1,03 MPa |
|
Lưu lượng @1,2 MPa (chiều cao tối đa của thang) |
4.800 L/phút @ 1,8 MPa |
|
Loại máy bơm |
Bộ PTO trục tách từ động cơ khung gầm |
|
Kết nối đầu ra máy bơm |
DN80 × 2 (bên trái & bên phải) |
|
Kết nối hút máy bơm |
DN150 × 4 (bên trái & bên phải) |
|
Kết nối cấp bộ ghép nối |
DN80 × 2 (bên trái & bên phải) |
|
Hệ thống CAFS |
|
|
Mẫu CAFS |
US Foam Pro FSB120-C |
|
Tỷ lệ bọt |
Điều chỉnh tự động hoàn toàn |
|
Vòi phun chữa cháy |
|
|
Mẫu vòi phun |
Akron PLKD10/120B-5178 |
|
Loại vòi phun |
Điều khiển điện, với khả năng điều chỉnh phương ngang/góc nâng và kiểu dòng chảy |
|
Lưu lượng định mức |
7.200 L/phút @ 0,8 MPa |
|
Tầm phun |
Nước ≥86 m, bọt ≥81 m |
|
Bán kính chữa cháy tối đa |
110 m |
|
Góc quay ngang |
±56° |
|
Cabin |
|
|
Kết cấu |
Hai hàng ghế, 4 cửa, có giao diện radio dự phòng |
|
Ghế ngồi |
2 người |
|
Tính năng bổ sung |
Điều khiển hành trình, hệ thống giám sát xe theo thời gian thực, sưởi điện khởi động lạnh |
|
Hệ thống chiếu sáng cột nâng |
|
|
Đèn cảnh báo |
2× đèn đỏ tròn trên nóc cabin; 2× đèn chớp đỏ vuông ở phía sau |
| Hệ thống còi báo động | Tích hợp trong cabin; báo cháy, còi báo động, chức năng PA |
| Thiết bị khác | |
| Hệ thống hỗ trợ lùi xe | Ra-đa lùi + camera + màn hình cabin |
| Bộ dụng cụ |
Bộ dụng cụ tiêu chuẩn |
| Tài liệu | Sổ tay hướng dẫn sử dụng (2 bản), danh sách dụng cụ, danh sách phụ kiện, danh sách phụ tùng hao mòn, tài liệu khung gầm, chứng nhận |
| Trang bị tiêu chuẩn | Vòi chữa cháy (4 chiếc), vòi hút (4 chiếc), bộ lọc, khớp nối, cờ lê, súng phun bọt, bộ dụng cụ cơ bản, sổ tay tiếng Anh, hệ thống chiếu sáng & cảnh báo hoàn chỉnh, ra-đa lùi + camera, bộ sạc ắc quy tự ngắt |
»Ⅰ. Tính năng chính :
★ Động cơ D13K540E, công suất 406 kW cho cứu hộ chữa cháy nhà cao tầng và các hoạt động trên không quy mô lớn
★ Khung gầm FM540 10×4 với hệ thống cần đồng bộ 7 đoạn, chiều cao làm việc 72m và tầm với 33m
★ Bơm chữa cháy Mỹ ZSP2650 (10.200 L/phút) + màn phun trên nóc Akron PLKD10/120B-5178 (tầm phun nước 86m, tầm phun bọt 81m)
★ Bình chứa nước 6.500L + bình chứa bọt 2.000L, cùng sàn công tác 300 kg có chức năng tự cân bằng
★ Hệ thống chiếu sáng LED toàn bộ, chân chống thông minh kiểu H tự cân bằng, cùng các biện pháp bảo vệ an toàn toàn diện bao gồm ngắt quá tải, bảo vệ nghiêng và giám sát tốc độ gió
»Ⅱ. Thông số sản phẩm :
| Xe chữa cháy thang nâng trên không 72 mét dùng bọt chữa cháy | |||
|
Thông tin chung |
Khung gầm xe |
Volvo FM540 10×4 |
|
|
Công suất động cơ |
550 HP / D13K540E | ||
|
Tốc độ tối đa |
100 km/h |
||
|
Kích thước tổng thể D*R*C |
13630*2550*3800 mm |
||
|
Khối lượng toàn bộ xe |
49000 kg |
||
|
Khối lượng không tải |
39000 kg |
||
|
Động cơ |
Mẫu động cơ |
D13K540E |
|
|
Loại nhiên liệu |
Dầu diesel |
||
|
Công suất |
550 HP（406KW） |
||
|
Tiêu chuẩn khí thải |
Euro VI |
||
|
Loại động cơ |
Động cơ diesel 6 xi-lanh thẳng hàng, làm mát bằng nước, tăng áp, làm mát trung gian |
||
|
Khung gầm |
Kiểu dẫn động |
10x4 | |
|
Chiều dài cơ sở |
1995+4005+1370+1380 mm |
||
|
Lốp xe |
Trước: 385/65 R22.5; Sau: 315/80 R22.5 |
||
|
Số lượng lốp |
10 lốp và 1 lốp dự phòng |
||
|
Bồn chứa |
Bồn nước |
6500L | |
|
Bồn bọt |
2000L | ||
» Ⅲ.Hệ thống thang nâng trên không:
★ Hệ thống cần đồng bộ 7 đoạn với chiều cao làm việc tối đa 72m và tầm với 33m, được chế tạo từ thép cường độ cao giúp độ cứng vững và ổn định vượt trội.
★ Sàn công tác có tải trọng 300 kg, trang bị hệ thống tự cân bằng điện-thủy lực thông minh giúp sàn luôn giữ thăng bằng trong suốt quá trình di chuyển của cần.

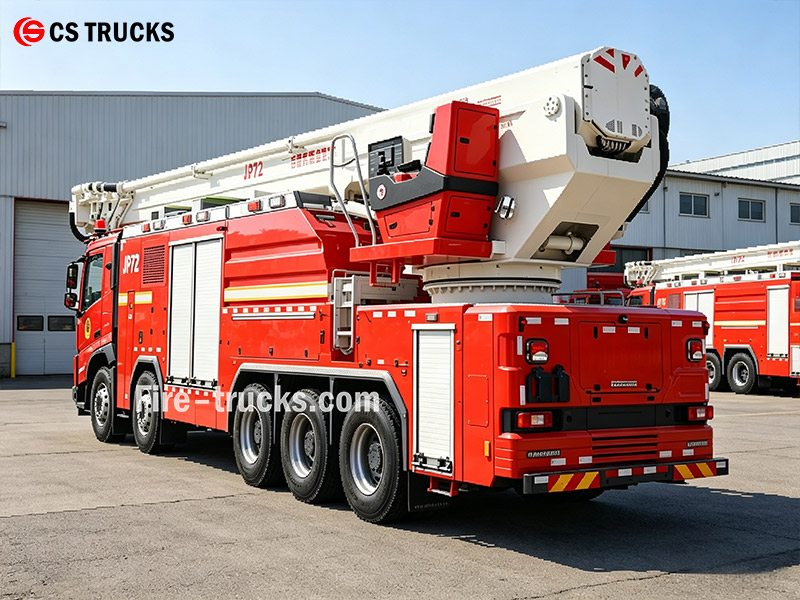

★ Bàn xoay liên tục 360° cho phép định vị linh hoạt; chân chống dạng H với khoảng mở 9.500mm (dài) × 6.000mm (rộng) đảm bảo hỗ trợ ổn định trên mặt đất không bằng phẳng.
★ Thời gian chuyển động kết hợp của cần ≤180 giây, thời gian cân bằng chân chống ≤35 giây; được trang bị chức năng tự cân bằng, thu hồi bằng một nút bấm và tùy chọn điều khiển thủ công khi sử dụng khẩn cấp.
★ Tích hợp các chức năng bảo vệ an toàn: cảnh báo quá tải, ngắt khi nghiêng, tránh va chạm, giám sát tốc độ gió (≤12.5 m/s), khóa liên động chân chống và dừng chậm tự động tại các vị trí giới hạn.

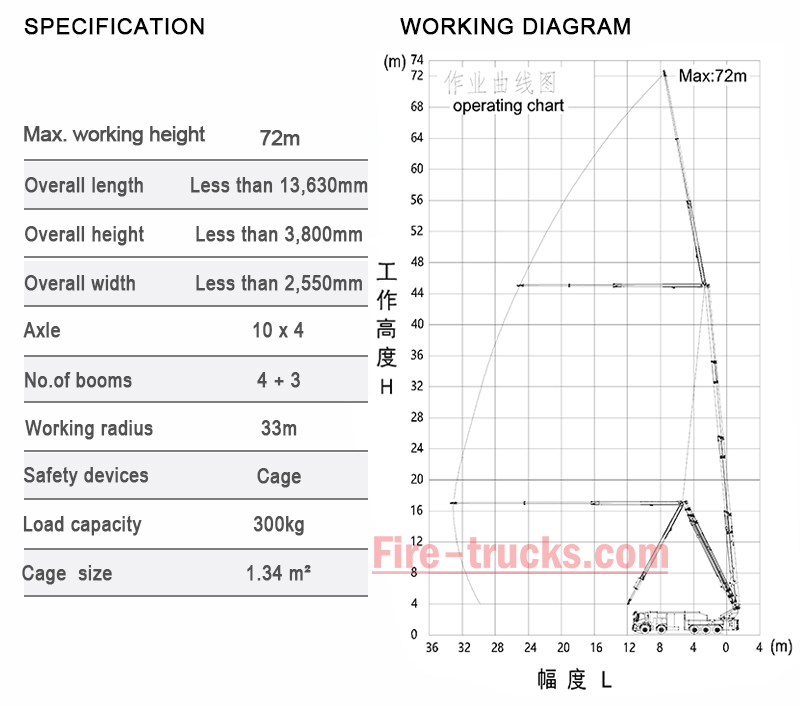

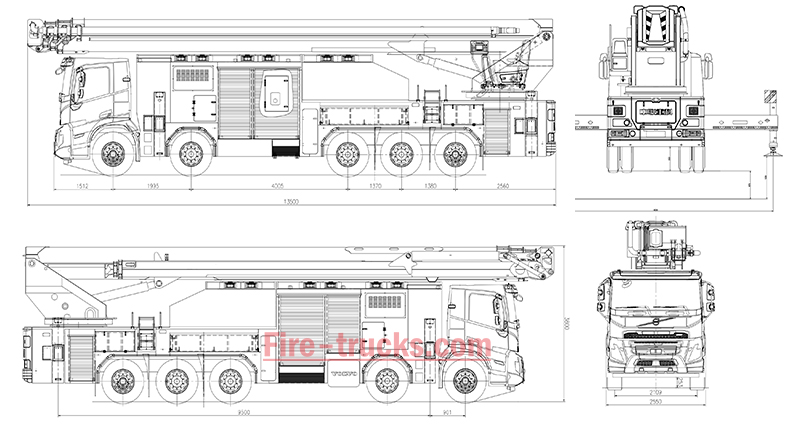

» Ⅳ.ABản vẽ kết cấu xe chữa cháy thang nâng trên không:
» Ⅴ.FThiết bị chữa cháy :
Xe chữa cháy tầm với cao 72m này được trang bị hệ thống cần đồng bộ gồm 7 đoạn để cứu hộ nhà cao tầng và chữa cháy trên cao ở độ cao cực lớn. Xe mang theo bình nước 6.500L và bình bọt 2.000L, kết hợp với bơm chữa cháy US Fire Pump ZSP2650 (10.200 L/phút) và vòi phun mái Akron PLKD10/120B-5178 (tầm phun nước 86m, tầm phun bọt 81m). Sàn công tác tải trọng 300 kg được trang bị hệ thống tự cân bằng thông minh giúp duy trì độ cân bằng của sàn trong suốt quá trình di chuyển của cần. Các hệ thống bảo vệ an toàn bao gồm ngắt khi quá tải, dừng khi nghiêng, tránh va chạm, giám sát tốc độ gió, khóa liên động chân chống và hệ thống đèn LED chiếu sáng toàn bộ để vận hành ban đêm. Cấu hình chi tiết như sau:
