Xe chữa cháy bột khô HOWO 6×6 là một phương tiện chữa cháy mạnh mẽ và hiệu suất cao, phù hợp với nhiều tình huống cháy khác nhau, bao gồm cháy nhà cửa đô thị, cháy rừng và cháy nhà máy hóa chất. Hệ thống điện mạnh mẽ, hệ thống chữa cháy hiệu quả và hệ thống dập lửa bột khô linh hoạt giúp xe đóng vai trò quan trọng trong các hiện trường cháy phức tạp và nguy hiểm. Hệ thống dẫn động bốn bánh và thiết kế khung gầm chắc chắn đảm bảo khả năng vượt địa hình và độ ổn định tuyệt vời trên nhiều địa hình và điều kiện đường sá khác nhau, làm cho nó trở nên lý tưởng cho các hoạt động kéo dài trong môi trường khắc nghiệt.
Mô hình xe tải:
PT5270GXFGLCấu trúc bồn chứa:
Carbon steel and stainless steelKhả năng làm việc:
12 CBMChiều dài cơ sở:
4600+1400 mmDẫn động cầu:
6×6Công suất động cơ:
380 HPMô hình động cơ:
D10.38-30Bơm chữa cháy:
CB20·10/30·60Vòi phun chữa cháy:
PL48Ghi chú:
Water, foam and dry powder combination fire truckXe chữa cháy bột khô HOWO 6×6 là một phương tiện chữa cháy đa chức năng, được thiết kế đặc biệt để xử lý các tình huống cháy phức tạp. Xe được trang bị cabin đôi HOWO HW76, có thể chứa 2+4 thành viên phi hành đoàn, phù hợp cho các hoạt động kéo dài tại hiện trường cháy lớn. Xe được trang bị hệ thống dẫn động 6×6, cung cấp khả năng vượt địa hình và khả năng cơ động vượt trội, cho phép tiếp cận nhanh chóng các điểm cháy trên nhiều địa hình khác nhau. Với tốc độ tối đa 90 km/h, xe đảm bảo phản ứng nhanh chóng trong trường hợp khẩn cấp. Kích thước tổng thể của xe là 10100×2500×3200 mm, với chiều dài cơ sở 4600+1400 mm. Trọng lượng không tải là 14500 kg và trọng lượng toàn bộ xe (GVW) là 27000 kg, cung cấp khả năng chịu tải và độ ổn định cao.
Hệ thống chữa cháy là thành phần cốt lõi củaxe chữa cháy HOWO 6×6, bao gồm bồn chứa nước, bồn chứa bọt và hệ thống bột khô, cho phép xử lý nhiều loại cháy khác nhau. Bồn chứa nước có dung tích 8000 lít và được làm bằng thép cacbon Q235, có khả năng chống ăn mòn và độ bền cao, đảm bảo không bị rò rỉ hay hư hỏng trong quá trình sử dụng lâu dài. Bồn chứa bọt có dung tích 2000 lít và được làm bằng thép không gỉ 304, có khả năng chống ăn mòn và khả năng bịt kín tuyệt vời, phù hợp để chứa nhiều loại chất chữa cháy dạng bọt. Máy bơm chữa cháy, model CB20·10/30·60, hoạt động ở cả chế độ áp suất bình thường và áp suất thấp, với lưu lượng tối đa 60 L/s ở 1.0 MPa và 30 L/s ở 2.0 MPa. Áp suất định mức là 1.0 MPa và độ sâu hút tối đa là 7 mét, với thời gian hút không quá 50 giây, đảm bảo cung cấp nước nhanh chóng tại hiện trường cháy. Vòi phun chữa cháy, model PL48, có lưu lượng 48 L/s, với tầm bắn hơn 65 mét ở chế độ nước và hơn 60 mét ở chế độ bọt. Vòi phun có góc quay ngang 0~360° và góc nghiêng -35°~75°, cung cấp phạm vi phủ sóng rộng và hoạt động linh hoạt.
Ngoài hệ thống chữa cháy bằng nước và bọt, xe chữa cháy HOWO 6×6 còn được trang bị hệ thống chữa cháy bằng bột khô, phù hợp để dập tắt các đám cháy chất lỏng dễ cháy, khí đốt và điện. Bồn chứa bột khô có dung tích 2 mét khối và được trang bị vòi phun bột khô PF30, cung cấp tốc độ phun 30 kg/s ở áp suất làm việc 1.4 MPa, đảm bảo khả năng chữa cháy mạnh mẽ. Hệ thống bột khô cũng bao gồm ống dẫn bột khô dài 30 mét DN25 và súng phun bột khô, cho phép hoạt động chữa cháy tầm xa. Nguồn cung cấp nitơ cho hệ thống bột khô được cung cấp bởi sáu bình nitơ 70 lít, đảm bảo việc phun bột khô liên tục và ổn định.
â 30 năm kinh nghiệm trong thiết kế xe chữa cháy
â Thời gian giao hàng nhanh, Thời gian vận chuyển nhanh 10 ngày
â Bảo hành dài hạn 24 tháng
â Dịch vụ linh kiện CKD, SKD, Vận chuyển container, Tiết kiệm cước phí
â Dịch vụ tùy chỉnh OEM, in logo công ty của bạn
â Nhà máy sản xuất xe chữa cháy tốt nhất Trung Quốc
Thông số kỹ thuật sản phẩm
Thông số khung gầm |
||||
Model xe |
PT5270GXFGL |
|||
Cabin |
HW76, cabin đôi, 2+4 chỗ ngồi |
|||
Kiểu dẫn động |
Dẫn động 6X6; Tay lái bên trái |
|||
Tốc độ tối đa (km/h) |
90 |
|||
Kích thước tổng thể (mm) |
10100*2500*3200 |
|||
GVW (kg) |
27000 |
|||
Trọng lượng không tải (kg) |
14500 |
|||
Chiều dài cơ sở (mm) |
4600+1400 |
|||
Lốp xe |
Loại |
12.00R20 |
||
Số lượng |
Tổng cộng 11 cái, bao gồm 1 lốp dự phòng |
|||
Hộp số |
Model |
HW19710 |
||
Loại |
Sổ tay |
|||
Số tiến |
10 |
|||
Số lùi |
2 |
|||
Cầu |
Số cầu |
3 |
||
Động cơ |
Thương hiệu |
Sinotruk |
||
Model |
D10.38-30 |
|||
Tiêu chuẩn khí thải |
EURO 3 |
|||
Loại nhiên liệu |
Nhiên liệu diesel |
|||
Hình thức nạp khí |
6 xy lanh thẳng hàng, làm mát bằng nước, tăng áp và làm mát trung gian, phun nhiên liệu trực tiếp |
|||
Số xy lanh |
6 |
|||
Công suất tối đa (kw) |
279 |
|||
Dung tích (ml) |
9726 |
|||
Công suất tối đa (hp) |
380 |
|||
Mô-men xoắn cực đại/tốc độ mô-men xoắn cực đại (N.M/rpm) |
1590N.M@1200-1500rpm |
|||
Hệ thống điện |
24V |
|||
Thông số kỹ thuật hệ thống siêu cấu trúc |
||||
Bồn chứa |
Bồn chứa nước |
Dung tích |
8000L |
|
Chất liệu |
Thép cacbon Q235 |
|||
Bồn chứa bọt |
Dung tích |
2000L |
||
Chất liệu |
Thép không gỉ 304 |
|||
Máy bơm chữa cháy |
Loại |
Máy bơm chữa cháy áp suất bình thường & thấp |
||
Model |
CB20·10/30·60 |
|||
Lưu lượng |
60L/s @1.0MPa; 30L/s @2.0MPa |
|||
Áp suất định mức |
1.0 Mpa |
|||
Độ sâu hút tối đa |
7m |
|||
Thời gian hút nước |
≤50s (ở độ sâu hút tối đa) |
|||
Vòi phun chữa cháy |
Model |
PL48 |
||
Lưu lượng |
48 L/S |
|||
Tầm bắn |
Nước: ≥ 65m; Bọt: ≥ 60m |
|||
Góc quay nghiêng |
-35°~ 75° |
|||
Góc quay ngang |
0 ~360° |
|||
Hệ thống bột khô |
Dung tích bồn chứa bột khô |
2 CBM |
||
Model vòi phun |
PF30, loại tay |
|||
Cường độ phun |
30 kg/s |
|||
Áp suất làm việc |
1.4 Mpa |
|||
Cuộn ống |
30m, DN25, có súng phun bột khô |
|||
Bình nitơ |
6 bình |
|||
Dung tích bình nitơ |
70L |
|||
Phòng bơm |
Ở phía sau xe, có hệ thống bơm và đường ống, cấu trúc hợp lý. Dễ dàng vận hành tất cả các đồng hồ đo và công tắc vận hành. |
|||
Cửa cuốn |
Cửa cuốn hợp kim nhôm nhẹ và chất lượng cao, mở và đóng gọn gàng, kín khít tốt, tiếng ồn thấp, vẻ ngoài đẹp mắt và có một bộ khóa. |
Quy trình vận hành xe chữa cháy bột khô HOWO 6×6
(I) Quy trình vận hành phun bọt:
1. Khởi động xe, nhấn côn và vào số bơm. Nhả côn.
2. Bật nguồn chính và công tắc hệ thống.
3. Mở van hút nước phía sau và công tắc điều khiển bộ tạo bọt, đặt ở chế độ tự động.
4. Mở van cấp bọt và van hút bọt. Tỷ lệ bọt có thể được điều chỉnh bằng tay.
5. Sau khi sử dụng, đóng van cấp bọt và van hút bọt.
6. Mở van xả bọt để rửa sạch bọt còn lại trong đường ống.
7. Sau khi rửa sạch, đóng van xả bọt, công tắc điều khiển bộ tạo bọt, van hút nước phía sau và công tắc hệ thống.
8. Tắt nguồn chính.
9. Sau khi hoàn thành thao tác, nhấn côn, về số bơm, nhả côn và tắt xe.
(II) Quy trình vận hành phun bột khô:
1. Mở các bình nitơ thẳng đứng từng cái một. Nếu áp suất không đủ, hãy tiếp tục mở thêm các bình khác.
2. Mở van khóa và quan sát đồng hồ đo áp suất. Khi áp suất đạt mức yêu cầu, mở van khí của bình.
3. Giám sát áp suất bình cho đến khi đạt 0.5-1 MPa.
4. Kéo dài súng phun bột khô, đảm bảo ống không bị rối và không bị tắc nghẽn.
5. Mở van xả của súng để phun bột khô.
6. Sau khi sử dụng, đóng van xả của súng và mở van xả ngược để làm sạch bột còn lại trong ống.
7. Sau khi hoàn thành, đóng van xả ngược và mở van xả để xả khí còn lại trong bình.
8. Mở van xả ngược một lần nữa để xả cuối cùng, sau đó đóng lại.
9. Thu gọn và cố định ống đúng cách.
Tính năng sản phẩm
Khung gầm HOWO 6×6
Xe chữa cháy bột khô HOWO 6×6 được chế tạo trên khung gầm dẫn động 6×6 của Sinotruk, cung cấp khả năng vượt địa hình vượt trội trên địa hình phức tạp như bùn, cát, tuyết hoặc sườn dốc. Cấu hình dẫn động này đặc biệt phù hợp cho xe chữa cháy để nhanh chóng tiếp cận hiện trường cháy ở các khu vực hoang dã, miền núi hoặc đô thị.
Bồn chứa
Bồn chứa nước được làm bằng thép cacbon chất lượng cao, với độ dày 5 mm đối với tấm đáy, 4 mm đối với tấm thân và 3 mm đối với tấm trên. Bên trong được xử lý bằng lớp phủ chống ăn mòn, đảm bảo độ bền lâu dài. Bồn chứa bọt được làm bằng thép không gỉ 304, có khả năng chống ăn mòn và khả năng bịt kín tuyệt vời, phù hợp để chứa nhiều loại chất chữa cháy dạng bọt.
Máy bơm chữa cháy
Máy bơm chữa cháy rất cần thiết để tăng áp lực nước trong quá trình chữa cháy để đáp ứng các yêu cầu về áp lực và lưu lượng nước. Xe chữa cháy HOWO 6×6 được trang bị máy bơm chữa cháy ly tâm áp suất trung bình - thấp của một thương hiệu nổi tiếng của Trung Quốc. Máy bơm có cả chế độ làm việc bình thường và áp suất thấp, với lưu lượng cao và thời gian hút nước ngắn, đảm bảo cung cấp nước nhanh chóng tại hiện trường cháy.

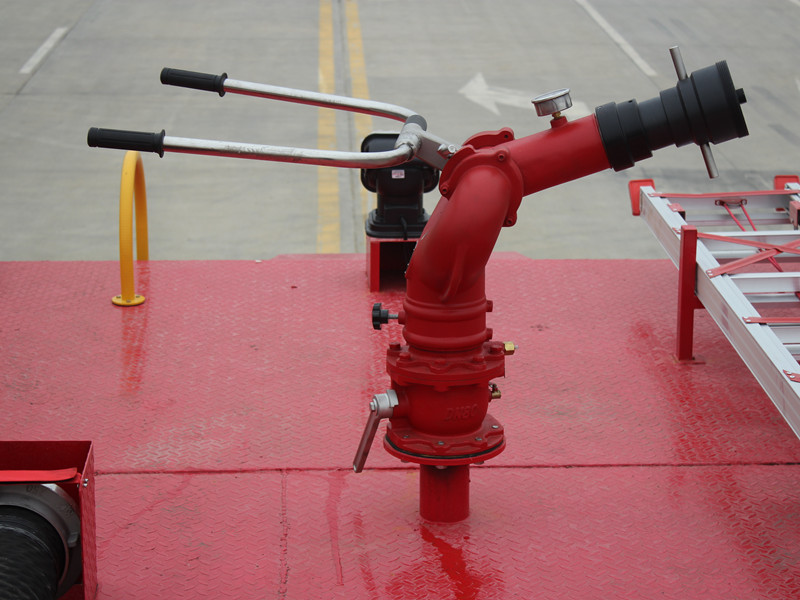

Vòi phun chữa cháy
Được lắp đặt trên nóc xe, vòi phun chữa cháy có thể phun vòi nước trên phạm vi xa để chữa cháy. Vòi có thể quay 360° và được điều chỉnh để phun cả tia thẳng và tia sương mù.
Ngăn chứa thiết bị chữa cháy
Bố trí ngăn chứa thiết bị chữa cháy được thiết kế tốt, cho phép dễ dàng tiếp cận thiết bị. Bên trong được lót bằng tấm nhôm hoa văn, làm cho nó chắc chắn và bền bỉ.
