How Does a Fire Truck PTO (Power Take-Off) Work?

How Does a Fire Truck PTO (Power Take-Off) Work?

July 03, 2026

The fire truck PTO (Power Take-Off) is a power transmission device that transfers engine power to the fire pump. When the firefighter activates the PTO, mechanical power from the engine is transmitted through the transmission and PTO to the fire pump — this is the core working principle of how a fire fighting truck PTO system operates — enabling the pump to deliver high-pressure, high-flow water or foam without the need for a separate auxiliary engine.

Modern fire trucks typically use side-mounted PTO or full power PTO systems. These offer stable power output, convenient operation, and low maintenance costs, making them an essential component of the fire truck's firefighting system.

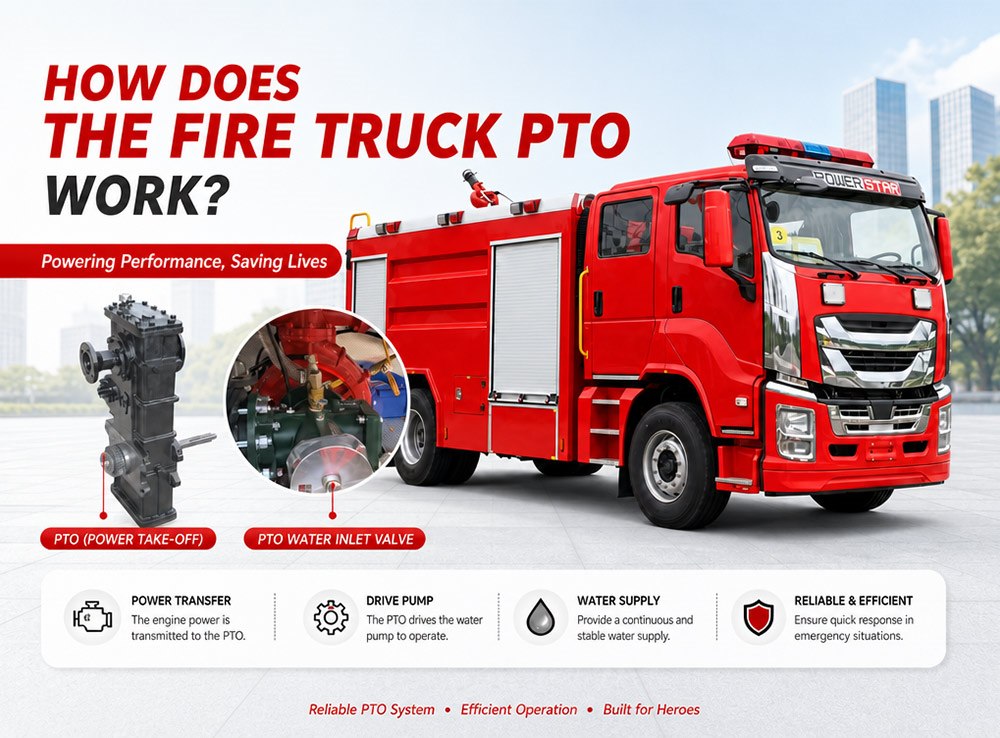

How Does a Fire Truck PTO(Power Take Off) Work

» I. What Is a Fire Truck PTO?

1. PTO Definition

PTO (Power Take-Off) is a critical component in the fire truck's power system. It is a gear transmission device installed between the engine and the transmission, designed to "divert" a portion of mechanical power from the vehicle's engine or transmission to the fire pump or other auxiliary equipment, without affecting the vehicle's normal driving capability.

The fire truck engine is originally responsible only for driving the wheels. However, once the fire truck arrives at the fire scene, the wheels no longer need power, while the fire pump requires power to draw and pressurize water. The PTO is the device that accomplishes this "power switch."

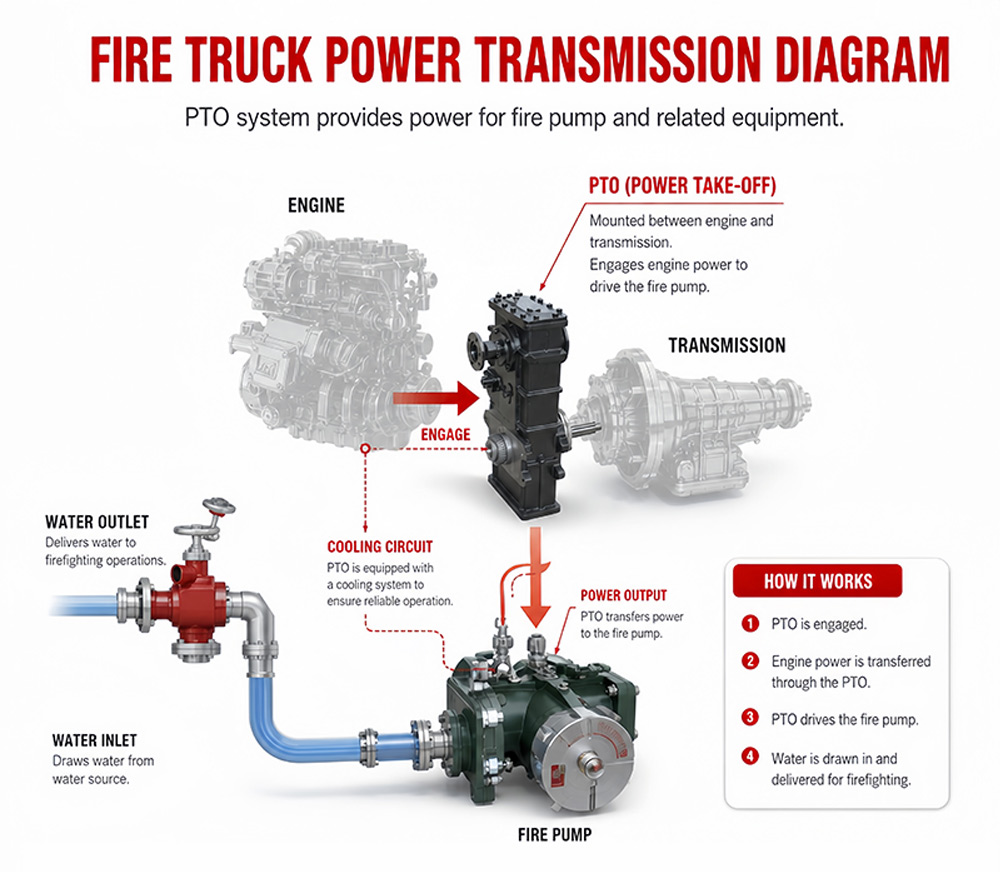

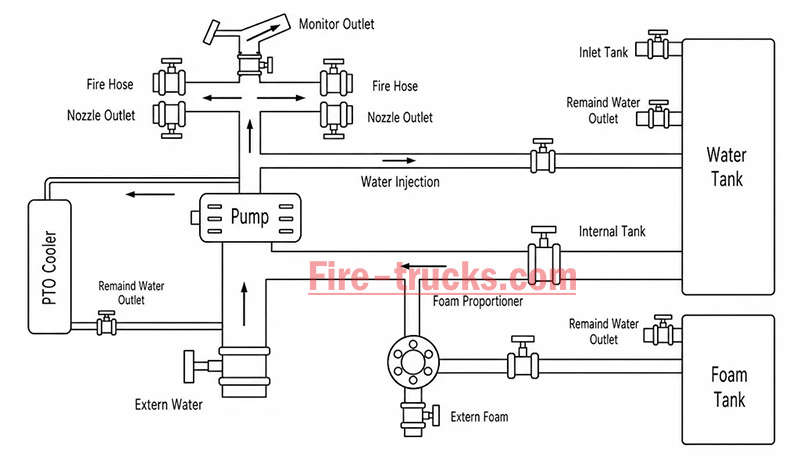

fire truck power transmission diagram

2. What Does Power Take-Off Mean?

Power Take-Off (PTO) literally means "power output device."

On a fire truck, it refers to extracting rotational power from the engine flywheel or transmission gears through gear engagement, and delivering it to the fire pump or other auxiliary equipment.

Its name describes its function:

  • Engine = Power source

  • PTO = Power distributor

  • Fire pump = Power consumption end

Therefore, the PTO is the bridge connecting the "power source" and the "firefighting system."

» II. Why Does a Fire Truck Need a PTO?

The core reason fire trucks must be equipped with a PTO is that firefighting operations require continuous, stable, high-power output that cannot rely on the vehicle's driving state.

Main reasons:

1. Provides continuous firefighting power

The fire pump needs to run for extended periods during firefighting operations. The PTO allows the engine to continuously drive the fire pump at idle or fixed RPM, ensuring stable water pressure and flow.

2. Improves power utilization efficiency

Without a PTO, a separate auxiliary engine would be required to drive the fire pump, which would increase:

  • Cost

  • Maintenance complexity

  • Risk of failure

  • Space occupation

The PTO directly utilizes the vehicle's engine power, improving overall efficiency.

3. Supports multiple firefighting systems

Modern industrial fire trucks may include not only water pumps but also:

  • Foam systems

  • Dry powder systems

  • High-pressure water systems

  • Remote-controlled fire monitors

Without a PTO, there are only two solutions:

  • Install a separate engine to drive the pump → increases weight, cost, maintenance points, and occupies space

  • Keep the pump permanently connected to the transmission → pump stops when vehicle stops, unable to pump water on site

The PTO solves both problems at once:

Mode PTO Status Power Destination Result
Driving mode Disengaged All to wheels Normal driving
Firefighting mode Engaged All to fire pump Pumping while stationary

» III. How Does a Fire Truck PTO Work?

The PTO is essentially a "power distribution and conversion system" that transforms vehicle driving power into firefighting operational power.

From an engineering perspective, the complete power path is:

Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor/Hose System

The PTO's working principle can be summarized in three key stages: power take-off, engagement, and transmission.

1. Power Take-Off — Where Does the Power Come From?

The PTO draws power from the engine. Depending on the installation position, the power take-off method differs:

PTO Type Installation Position Power Source Characteristics
Side-mounted PTO Transmission side Transmission countershaft gear Simple structure, lower power (≤50% engine power)
Sandwich PTO Between engine and transmission Engine flywheel Full power output, mainstream configuration
Split-shaft PTO Between transmission and driveshaft Transmission output shaft High power, allows pumping while driving



2. Engagement — How Is Power Connected?

After the driver presses the PTO switch in the cab, the engagement mechanism activates:

Engagement Method Working Principle Common On
Electric solenoid control Electrical signal activates solenoid, pushing shift fork Mainstream on modern fire trucks
Pneumatic control Compressed air pushes piston, actuating fork Large fire trucks
Manual cable Mechanical cable directly pulls fork Older vehicles

Operation sequence:

Press PTO switch → Solenoid/cylinder actuates → Shift fork pushes sliding gear → Meshes with flywheel or transmission gear → Power connected

3. Transmission — How Does Power Reach the Pump?

After the PTO output shaft begins rotating, power is transmitted through the drive shaft to the fire pump:

PTO output shaft rotates → Drive shaft → Fire pump input shaft → Pump impeller rotates → Water is pressurized and discharged

4. Complete Working Sequence



Step Action Result
Step 1 Engine starts, vehicle idling or driving Engine running, PTO disengaged
Step 2 Arrive at scene, driver presses PTO switch Driving power disengaged (on some models), PTO gear activated
Step 3 PTO establishes power connection with transmission Transmission power is diverted to PTO output shaft
Step 4 Drive shaft transmits power to fire pump Fire pump begins receiving continuous mechanical power
Step 5 Fire pump impeller rotates at high speed Suction → Pressurization → Delivery to discharge lines → Firefighting
Step 6 System reaches balanced RPM Stable output, adjustable pressure, flow, and spray pattern

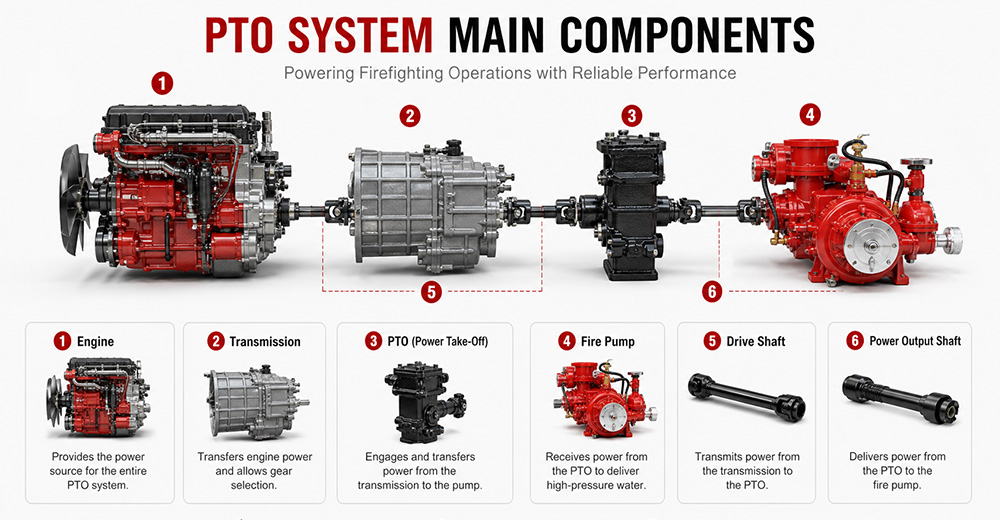

» IV. Main Components of the PTO System

The fire truck PTO system is a complete power transmission chain, with multiple components working together to transfer engine power to the fire pump. The system can be broken down into six core components:

1. Engine

The engine is the power source of the PTO system and the heart of the entire fire truck.

  • Function: Generates raw rotational power, driving the flywheel or crankshaft.

  • Power output: Typically 300–600 HP (depending on chassis model and configuration).

  • Relationship with PTO: The PTO draws power from the engine flywheel or crankshaft — it is the starting point of power.

  • Key characteristic: Engine RPM directly affects PTO output speed and the fire pump's water discharge capability. Fire trucks are typically equipped with high-power diesel engines, which not only drive the vehicle but also provide ample power reserve for the fire pump. After PTO engagement, the operator can control pump discharge pressure by adjusting engine RPM.

2. Transmission

The transmission is responsible for power delivery and speed matching.

  • Function: Receives engine power and adjusts speed and torque through different gear combinations.

  • Relationship with PTO: Side-mounted PTO draws power from internal transmission gears; sandwich PTO is installed at the front of the transmission.

  • Key characteristic: Transmission gear position does not affect PTO output speed — PTO operates independently of gear selection.

  • Two power take-off positions:

    • Transmission side window take-off: PTO mounted on transmission side, drawing power from countershaft or intermediate shaft gears; common on medium-duty fire trucks.

    • Transmission rear-end take-off (sandwich): PTO installed between engine and transmission, drawing power directly from the flywheel, enabling full power output.

3. PTO Unit

The PTO is the core of the entire system, responsible for "extracting" power from the engine and delivering it to the fire pump.

  • Function: Extracts power from the engine or transmission and converts it to the speed and torque suitable for the fire pump.

  • Installation position: Transmission side (side-mounted) or between engine and transmission (sandwich).

  • Key characteristic: Determines power transmission efficiency, speed matching, and operational convenience.

4. Drive Shaft

The drive shaft is the "power bridge" connecting the PTO and the fire pump.

  • Function: Transmits rotational power from the PTO output shaft to the fire pump input.

  • Structure: Typically consists of a metal shaft tube, universal joints, and splined connections.

  • Key characteristic: Must be precisely aligned to avoid vibration; universal joints allow angular compensation.



5. Fire Pump

The fire pump is the final load of the PTO system, responsible for converting mechanical energy into water pressure energy.

  • Function: Receives rotational power from the PTO, drives the impeller to rotate, draws water in, and discharges it under high pressure.

  • Type: Centrifugal pump (single-stage, two-stage, or multi-stage).

  • Typical flow rate: 20 L/s – 180 L/s (1,200 – 6,000 L/min).

  • Typical pressure: 1.0 – 2.5 MPa (10 – 25 bar).

6. PTO Control System

The PTO control system is the "command center" between the driver and the PTO system, responsible for engagement, disengagement, safety protection, and status indication.

  • Function: Controls PTO engagement and disengagement, monitors system status, and provides safety protection.

  • Operating location: Cab interior (primary control) and pump panel (auxiliary control).

  • Control methods: Manual cable, electric solenoid, pneumatic.

Specific control functions:

(1) PTO Engagement Control

The operator presses the PTO switch (electric solenoid/pneumatic) or pulls the lever (manual) in the cab. The control system sends a signal to engage the PTO's internal gears with the power source. After successful engagement is confirmed, an indicator light illuminates, allowing the operator to increase engine RPM.

(2) PTO Disengagement Control

The operator presses the switch again or resets the lever. The control system cuts the signal, and the PTO gears disengage. After disengagement is confirmed, the indicator light turns off.

» V. Different Types of Fire Truck PTO

1. Comparison of Three PTO Types

PTO Type Installation Position Power Source Power Output Typical Application
Sandwich PTO Between engine and transmission Engine flywheel Full power (≥90%) Fire pumpers, aerial trucks
Split-shaft PTO Middle of chassis driveshaft Transmission output shaft Full power Large vacuum trucks, airport fire trucks
Side-mounted PTO Transmission side Transmission gears Partial power (lower) Sprinkler trucks, small vacuum trucks



2. Advantages and Disadvantages of Each PTO Type

Sandwich PTO

  • Advantages: Full power output (≥90%), supports "pumping while driving" (dual-function), high transmission efficiency, easy lubrication.

  • Disadvantages: Higher cost, complex installation, requires modification to the engine-transmission connection.

Split-shaft PTO

  • Advantages: Full power output, no additional space required, high reliability, good dynamic balance, can replace auxiliary engine to drive large pumps.

  • Disadvantages: Requires cutting the original driveshaft, installation position selection must consider driveshaft angle and length compensation.

Side-mounted PTO

  • Advantages: Low cost, simple installation, can draw power directly from the transmission side.

  • Disadvantages: Only partial power available, lower output torque, cannot drive high-power fire pumps, mainly used for low-speed, low-power equipment.

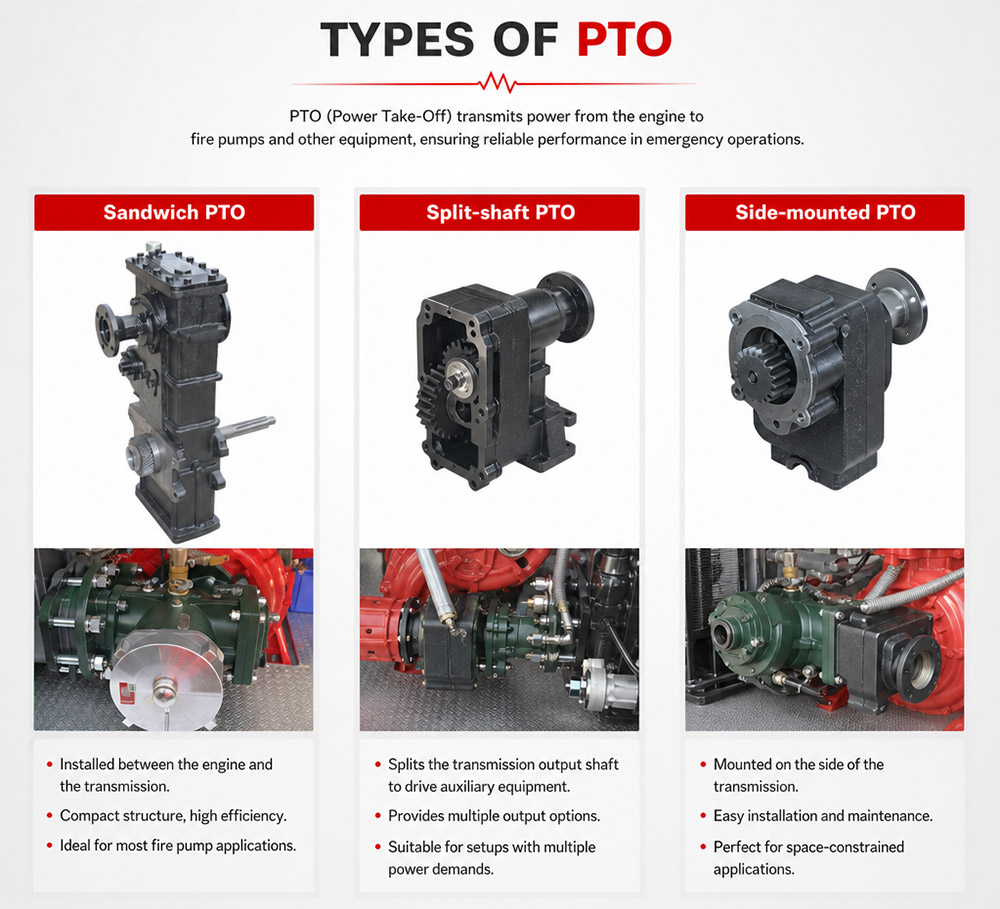

Types of Power Take-off (PTO) for Fire Trucks

» VI. How Does the PTO Drive the Fire Pump?

1. Power Transmission Chain

The process follows a clear mechanical transmission chain:

Engine → PTO → Drive Shaft → Fire Pump → Impeller Rotation → Suction → Pressurization → Fire Monitor

2. Why Is Fire Pump Pressure Stable?



Factor Role
Centrifugal pump characteristic When impeller speed is constant, discharge pressure remains naturally stable
PTO rigid connection No slippage or power loss, ensuring continuous stable power input
Pressure governor Automatically detects flow changes and adjusts engine RPM to maintain set pressure
Relief valve Automatically bypasses when pressure exceeds limit, preventing equipment damage

3. Why Does Engine RPM Affect Pump Pressure?

① Pump speed is determined by engine RPM

Fire pump impeller speed = Engine RPM × PTO ratio. The PTO ratio is fixed (e.g., 1.75:1), so pump speed changes directly with engine RPM.

Calculation formula:

Engine RPM × PTO ratio = Pump speed (RPM)

② Physical relationship between pressure and speed

The pressure generated by a centrifugal pump is proportional to the square of the impeller speed. This physical law means that small changes in RPM cause significant pressure fluctuations.

  • Speed increases → Centrifugal force increases → Discharge pressure rises

  • Speed decreases → Centrifugal force decreases → Discharge pressure drops

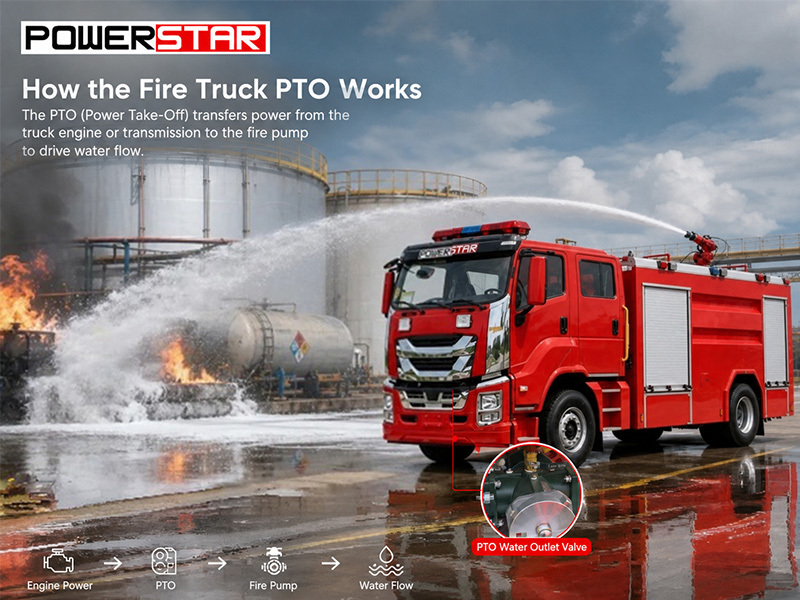

How Does a Isuzu Fire Truck PTO Work

» VII. Common PTO Faults and Solutions

1. PTO will not engage

  • Possible causes: Low air pressure (pneumatic type), faulty solenoid, damaged or stuck cable, interlock conditions not met (parking brake not applied, transmission not in neutral).

  • Solutions: Check air system pressure (must be ≥0.6 MPa); test solenoid; inspect cable; confirm parking brake is applied and transmission is in neutral.

2. PTO engages but pump does not work

  • Possible causes: PTO clutch failure, broken drive shaft or worn splines, damaged internal gears.

  • Solutions: Check PTO clutch engagement; inspect drive shaft for breakage or loose connections; disassemble and inspect internal gears.

3. PTO unusual noise

  • Possible causes: Poor gear meshing or wear, worn bearings, insufficient or degraded lubrication, PTO not fully disengaged.

  • Solutions: Check gear clearance and tooth wear; inspect bearings; replace with qualified lubricant; confirm PTO is fully disengaged.

4. PTO oil leakage

  • Possible causes: Worn or deteriorated seals, cracked housing, loose mounting bolts.

  • Solutions: Replace seals (O-rings, oil seals); inspect housing for cracks; tighten mounting bolts.

5. PTO overheating

  • Possible causes: Prolonged high-load operation, insufficient or degraded lubricating oil, cooling system failure.

  • Solutions: Reduce load or shut down for cooling; replace with qualified lubricant; inspect cooling lines.

6. PTO insufficient power

  • Possible causes: Improper PTO ratio selection, engine RPM set too low, clutch slippage.

  • Solutions: Confirm PTO ratio matches the fire pump; increase engine RPM to rated operating range; inspect clutch for slippage.

» VIII. FAQ

Q1. What does PTO stand for on a fire truck?

PTO stands for Power Take-Off. It is a mechanical system that transfers engine power from the truck's transmission to the fire pump. In simple terms, PTO allows the fire truck's engine to power the pumping system so it can deliver high-pressure water or foam for firefighting operations without needing a separate engine. It is a critical component in industrial and municipal fire trucks.

Q2. Why do fire trucks need a PTO?

Fire trucks need a PTO because it enables the vehicle's main engine to drive the fire pump efficiently. Without a PTO, the fire pump would require a separate engine, which increases cost, weight, and maintenance complexity. PTO systems provide a compact, reliable, and fuel-efficient way to ensure continuous water or foam supply during firefighting operations.

Q3. Can a fire truck operate without a PTO?

Most modern fire trucks cannot operate their pumping system without a PTO because the PTO is responsible for transferring engine power to the fire pump. However, some specialized fire vehicles may use an independent auxiliary engine to drive the pump. These designs are less common due to higher cost, increased maintenance, and lower efficiency compared to PTO-based systems.

Q4. What is the difference between PTO and a fire pump?

The PTO is a power transmission device, while the fire pump is a water or foam pumping system. The PTO delivers mechanical power from the engine to the pump, and the fire pump converts that power into hydraulic pressure to move water or foam. In short, PTO is the "power source connector," and the fire pump is the "firefighting output device."

Q5. How much power can a fire truck PTO provide?

The power output of a fire truck PTO depends on the vehicle design and transmission system. Typically, PTO systems can provide between 50 kW to over 300 kW of mechanical power. Heavy-duty industrial and airport fire trucks often use high-capacity PTO systems capable of supporting large-flow fire pumps and continuous high-pressure operations.

Q6. What are the different types of fire truck PTOs?

There are several types of fire truck PTO systems, including side-mounted PTO, rear-mounted PTO, split shaft PTO, and full power PTO. Side-mounted PTO is commonly used in standard fire trucks, while split shaft and full power PTO systems are used in industrial and airport fire trucks where higher power output and continuous operation are required.

Q7. How do you maintain a fire truck PTO?

PTO maintenance includes regular inspection of lubrication oil levels, checking for leaks, tightening mounting bolts, and ensuring proper alignment of the drive shaft. Operators should also test engagement and disengagement functions regularly. Preventive maintenance is essential to avoid overheating, mechanical wear, and unexpected failure during emergency operations.

Q8. What causes a fire truck PTO to fail?

Common causes of PTO failure include insufficient lubrication, worn gears, misalignment of the drive shaft, overheating, and improper operation by the driver. Electrical or hydraulic control system failures can also prevent PTO engagement. Regular maintenance and correct operating procedures significantly reduce the risk of PTO failure.

Q9. Which PTO is best for industrial fire trucks?

For industrial fire trucks, the best option is usually a split shaft PTO or full power PTO system. These systems can handle high power output, continuous operation, and large-capacity fire pumps. They are widely used in petrochemical plants, refineries, airports, and large industrial facilities where reliable and long-duration firefighting performance is required.

Q10. What should buyers consider when choosing a fire truck PTO?

Buyers should consider engine power compatibility, required fire pump flow rate, vehicle type, and working environment. It is also important to evaluate PTO durability, cooling performance, maintenance accessibility, and compatibility with the chassis. For export projects, compliance with international standards and local regulations should also be taken into account to ensure approval and operational reliability.

» IX. Key Takeaways

  • PTO (Power Take-Off) is the core system that transfers engine power to the fire pump — it determines whether the entire firefighting system can operate properly.

  • The fire truck power chain is: Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor. Any weak link in this chain affects final firefighting performance.

  • The primary function of the PTO is to provide stable, continuous mechanical power output, enabling the fire truck to deliver efficient water or foam supply without requiring a separate engine.

  • Different PTO types (Side-mounted, Rear-mounted, Split shaft, Full power) are suited to different fire truck classes. Industrial fire trucks typically prioritize high-power PTO systems.

  • PTO performance must match the fire pump flow rate and vehicle chassis, otherwise issues such as insufficient power, unstable pressure, or system overload may occur.

  • Regular PTO system maintenance (lubrication, tightening, alignment inspection) is key to ensuring reliable fire truck operation, especially in high-intensity industrial applications.

  • When purchasing industrial fire trucks, buyers should not focus solely on price. PTO power, stability, compatibility, and after-sales support are equally critical factors to evaluate.

  • For high-risk scenarios such as petrochemical plants, airports, and large industrial parks, Full Power PTO or Split Shaft PTO systems are recommended to ensure continuous operational capability.



Facebook Linkedin Youtube Twitter Pinterest

Thông tin liên quan

Bạn có thể quan tâm đến các thông tin sau

Xe cứu hỏa dùng nước hay xe cứu hỏa dùng bọt: Nên chọn loại nào?
Xe cứu hỏa dùng nước hay xe cứu hỏa dùng bọt: Nên chọn loại nào?

Xe cứu hỏa nước Xe cứu hỏa dùng bọt chữa cháy các đám cháy thông thường liên quan đến gỗ, giấy và vải. Xe cứu hỏa dùng bọt chữa cháy các đám cháy chất lỏng dễ cháy như xăng và dầu. Loại xe nào phù hợp hơn phụ thuộc vào mối nguy hiểm hiện có. MỘT xe cứu hỏa nước Xe cứu hỏa loại này có thùng chứa nước lớn và dựa vào máy bơm áp suất cao để cung cấp nước qua vòi phun hoặc súng phun trên nóc xe. Đây là loại xe cứu hỏa phổ biến nhất được các sở cứu hỏa thành phố và các khu công nghiệp trên toàn thế giới sử dụng. MỘT xe cứu hỏa bọt Ngược lại, bình phun nước được thiết kế đặc biệt để mang và phun bọt chữa cháy. Khi nước không thể dập tắt đám cháy hiệu quả — chẳng hạn như đám cháy chất lỏng dễ cháy, hóa chất hoặc nhiên liệu — bọt là lựa chọn tốt hơn. Bọt hoạt động bằng cách tạo ra một lớp phủ trên đám cháy, cắt đứt nguồn oxy và ngăn ngừa bùng cháy trở lại. I. Xe cứu hỏa dùng nước là gì? Xe cứu hỏa nước đúng như tên gọi của nó - một phương tiện được trang bị một bồn chứa nước lớn, một máy bơm mạnh mẽ và các vòi phun hoặc đầu phun để cung cấp nước cho đám cháy. Bồn chứa nước thường có dung tích từ 500 đến 3.000 gallon (khoảng 2.000 đến 12.000 lít). Máy bơm hút nước từ bồn hoặc từ nguồn bên ngoài như trụ cứu hỏa, hồ hoặc ao, sau đó đẩy nước qua các vòi phun dưới áp suất cao. Nơi xe chữa cháy bằng nước hoạt động hiệu quả nhất: Xe cứu hỏa dùng nước rất lý tưởng cho Đám cháy loại A , bao gồm các chất dễ cháy thông thường: Gỗ và ván gỗ Giấy và bìa cứng Vải vóc Cao su và nhựa Cỏ, bụi rậm và vật liệu rừng Nếu đám cháy liên quan đến các vật liệu dễ cháy trong nhà, nhà kho hoặc ngoài đồng, nước thường sẽ dập tắt được. Những hạn chế của nước: Nước có một điểm yếu lớn. Khi phun lên các chất lỏng đang cháy như xăng, dầu hoặc hóa chất, nước sẽ chìm xuống vì nặng hơn các nhiên liệu này. Nhiên liệu sẽ nổi lên trên và tiếp tục cháy. Trong một số trường hợp, nước thậm chí có thể làm lan rộng đám cháy ra khu vực rộng hơn. Đó là lý do tại sao chỉ dùng nước thôi không hiệu quả đối với các đám cháy chất lỏng dễ cháy. Thông số kỹ thuật máy bơm chữa cháy trên xe cứu hỏa: Xe cứu hỏa nước giám sát hỏa hoạn Thông số kỹ thuật: II. Xe cứu hỏa phun bọt là gì? Xe chữa cháy bọt là loại xe chuyên dụng được thiết kế để vận chuyển và phun bọt chữa cháy. Nó có hai thùng chứa riêng biệt — một thùng chứa nước và một thùng chứa chất tạo bọt đậm đặc. Hệ thống pha trộn bọt sẽ trộn hai thành phần này theo tỷ lệ cụ thể, thường là 1%, 3% hoặc 6% chất tạo bọt đậm đặc so với nước. Hỗn hợp này sau đó đi qua vòi phun bọt, nơi không khí được thêm vào, tạo ra một lớp bọt nở rộng và ổn định. Cơ chế hoạt động của bọt: Lớp bọt tạo thành một lớp phủ trên chất lỏng hoặc vật liệu đang cháy. Tấm phủ này: Cắt đứt nguồn cung cấp oxy cho đám cháy. Làm mát bề mặt nhiên liệu Ngăn chặn hơi dễ cháy thoát ra ngoài Ngăn lửa bùng phát trở lại Nơi xe chữa cháy bằng bọt hoạt động hiệu quả nhất: Xe chữa cháy bằng bọt là thiết yếu cho Đám cháy loại B , liên quan đến chất lỏng dễ cháy và dễ bắt lửa: Xăng và dầu diesel Nhiên li...

Chi tiết
Xe cứu hỏa hoạt động như thế nào: Các hệ thống và bộ phận thiết yếu
Xe cứu hỏa hoạt động như thế nào: Các hệ thống và bộ phận thiết yếu

Xe cứu hỏa Hệ thống này hoạt động thông qua sự phối hợp chức năng của nhiều hệ thống để cung cấp nước, tạo áp lực và dập lửa. Hiểu rõ những nguyên tắc này giúp đội cứu hỏa hoạt động hiệu quả trong các tình huống khẩn cấp. » 1. Xe cứu hỏa hoạt động như thế nào: ▪ A. Hệ thống bơm: Trái tim của công tác dập lửa: Trái tim của bất kỳ xe cứu hỏa nào chính là máy bơm. Bộ phận công suất cao này hút nước từ bồn chứa trên xe hoặc từ nguồn bên ngoài—như trụ cứu hỏa, hồ hoặc ao—và bơm nước qua các ống dẫn dưới áp suất cao. Loại bơm được sử dụng phổ biến nhất là bơm ly tâm, hoạt động dựa trên cánh quạt quay để tạo áp suất và di chuyển nước. Lính cứu hỏa điều khiển lưu lượng nước bằng một loạt cần gạt và đồng hồ đo trên bảng điều khiển máy bơm. Họ có thể điều chỉnh áp suất khi cần thiết và dẫn nước đến nhiều vòi phun cùng một lúc. Loại bơm Đặc trưng Ứng dụng tốt nhất Bơm ly tâm một tầng Lưu lượng cao, áp suất vừa phải Công tác chữa cháy đô thị nói chung Bơm ly tâm hai cấp Có thể chuyển đổi giữa âm lượng và áp suất. Các tòa nhà cao tầng, những ống dẫn dài nằm rải rác. Bơm nhiều tầng Áp suất rất cao Cơ sở công nghiệp, hệ thống tạo bọt ▪ Các thông số chính của bơm: › Lưu lượng: 1.200 - 6.000 lít/phút (tùy thuộc vào từng mẫu) › Áp suất tối đa: 1,0 - 2,5 MPa (10-25 bar) › Thời gian mồi: ≤30 giây ▪ B. Bể chứa nước và hệ thống trữ nước: › Dung tích bình chứa: 500 - 1.500 gallon (khoảng 2.000 đến 6.000 lít), tùy thuộc vào kích thước và loại xe. › Vật liệu bồn chứa: Thép không gỉ chống ăn mòn hoặc thép carbon phủ lớp bảo vệ › Vách ngăn bên trong: Nhiều ngăn với thiết kế chống dâng áp để kiểm soát sự chuyển động của nước trong trường hợp ứng phó khẩn cấp. › Thời gian nạp đầy: ≤3 phút thông qua vòi cứu hỏa hoặc hút nước › Chỉ báo mực nước: Đồng hồ đo trực quan ở bên hông bồn chứa; màn hình hiển thị tùy chọn trong cabin. Thùng chứa được chế tạo từ vật liệu chống ăn mòn, thường là thép không gỉ hoặc thép carbon phủ lớp bảo vệ, với các tấm chắn bên trong giúp kiểm soát sự dâng trào của nước trong quá trình lái xe ứng phó khẩn cấp. ▪ C. Hệ thống ống mềm và vòi phun Xe cứu hỏa mang theo nhiều loại vòi phun nước với các chức năng khác nhau: › Vòi chữa cháy: đường kính 1,5 - 2,5 inch — cung cấp nước trực tiếp đến nguồn lửa. › Ống dẫn nước: Đường kính 4 - 5 inch — vận chuyển nước từ trụ cứu hỏa hoặc các máy bơm khác. › Vòi tăng áp: đường kính nhỏ, cuộn dây — dùng cho các đám cháy nhỏ như cháy cỏ hoặc cháy xe. Ở cuối vòi phun, các đầu phun cho phép lính cứu hỏa điều khiển dòng nước, điều chỉnh áp suất, kiểu phun và hướng phun dựa trên loại đám cháy. ▪ D. Thiết bị giám sát hỏa hoạn › Vòi phun nước: Cung cấp dòng nước lưu lượng lớn để dập tắt đám cháy quy mô lớn; có thể lắp đặt cố định hoặc vận hành từ xa. › Máy phun bột khô: Phun bột hóa chất khô để dập tắt đám cháy chất lỏng, khí và điện dễ cháy. › Màn hình kết hợp: Có khả năng xả cả nước và bột khô; tự động chuyển đổi giữa các môi chất khi cần thiết. ▪ E. Hệ thống điều khiển động cơ, hệ thống truyền động và bơm Hệ thống động cơ ...

Chi tiết
Thiết kế tốt cho xe cứu hỏa Isuzu 700P năm 2026.
Thiết kế tốt cho xe cứu hỏa Isuzu 700P năm 2026.

Là nhà máy sản xuất xe cứu hỏa Isuzu chuyên nghiệp nhất, thiết kế cốt lõi của xe cứu hỏa phun bọt nước Isuzu NPR là tích hợp hệ thống chữa cháy bằng bọt vào xe bồn chở nước, tạo thành thiết bị chữa cháy tổng hợp có thể phun cả nước và bọt. Nó có thể tự dập tắt đám cháy; cung cấp nước hoặc hỗn hợp bọt cho các thiết bị khác; và phù hợp cho hoạt động ở các khu vực khô hạn và khan hiếm nước. ★ Kỹ thuật Thông số kỹ thuật Tất cả xe cứu hỏa đều do CS Trucks sản xuất, 100% dựa trên yêu cầu của khách hàng. Dung tích Mô hình động cơ Nước Bọt Máy bơm chữa cháy Giám sát hỏa hoạn 2.500 lít ISUZU 4HK1 / 19 0 mã lực 2.500 lít 500 lít Máy bơm chữa cháy CB10/40 PL8/32 Xe cứu hỏa ISUZU chính thức năm 2026, khung gầm dạng cabin. Bản vẽ khung gầm xe cứu hỏa nguyên bản năm 2026 Mục Chi tiết thiết kế xe cứu hỏa Isuzu Thiết kế cốt lõi Tích hợp hệ thống chữa cháy bằng bọt vào xe cứu hỏa chở nước, tạo thành xe chữa cháy đa năng có khả năng phun cả nước và bọt. Các tính năng bao gồm: • Hệ thống dập lửa độc lập • Cung cấp hỗn hợp nước hoặc bọt cho các thiết bị khác • Thích hợp cho các khu vực khô hạn hoặc khan hiếm nước, cho phép sử dụng đa chức năng. Khái niệm thiết kế tổng thể Được thiết kế để đáp ứng nhu cầu chữa cháy trong các xưởng và khu vực xung quanh, với khả năng nâng cao trong việc chữa cháy dầu, điện và vật liệu rắn; xe bao gồm khung gầm và thiết bị thân xe chuyên dụng, nhấn mạnh độ tin cậy, tính đa chức năng và dễ vận hành. Lựa chọn khung gầm • Sử dụng khung gầm loại II hạng trung hoặc hạng nặng đã được kiểm chứng. • Nên chọn hệ dẫn động bốn bánh để cải thiện khả năng di chuyển và độ bám đường trên địa hình phức tạp. XE CỨU HỎA BẰNG NƯỚC ISUZU 700P THIẾT KẾ MỚI NĂM 2026 Các thành phần cốt lõi của hệ thống và những điểm chính trong thiết kế. 1. Bồn chứa nước và bồn chứa dung dịch tạo bọt • Chất liệu: Thép không gỉ, chống ăn mòn • Dung tích khuyến nghị: Bình chứa nước 3000–5000L, bình chứa dung dịch tạo bọt 300–600L • Tối ưu hóa cấu trúc: Các vách ngăn bên trong phân tách khoang chứa nước và khoang chứa bọt, có thể chuyển đổi qua các cổng kết nối sang chế độ một khoang chứa nước duy nhất, cho phép sử dụng đa mục đích. 2. Hệ thống định lượng bọt • Sử dụng bộ định lượng áp suất cân bằng (thành phần cốt lõi) để trộn chính xác nước và chất tạo bọt theo tỷ lệ 3% hoặc 6%. • Công suất đầu ra ổn định, không bị ảnh hưởng bởi sự dao động lưu lượng hoặc áp suất, phù hợp cho người vận hành không chuyên. • Được trang bị đầu hút bọt chữa cháy bên ngoài để bổ sung bọt tại chỗ. 3. Hệ thống xả • Bơm chữa cháy: Bơm ly tâm nhiều tầng hiệu suất cao, tiết kiệm năng lượng, lưu lượng ≥ 4 0 L/S • Vòi phun chữa cháy: Vòi phun nước/bọt đa năng điều khiển từ xa, tầm phun ≥50 mét, góc điều chỉnh được. • Hỗ trợ kết nối với vòi chữa cháy và vòi phun bọt để vận hành linh hoạt. XE CỨU HỎA BẰNG BỌT ISUZU NPR THIẾT KẾ MỚI NĂM 2026 Các kịch bản ứng dụng và lợi thế Hội thảo về sự cố tràn dầu và cháy. Rất phù hợp; bọt chữa cháy nhanh chóng dập tắt đám cháy bằng cách cách ly nguồn oxy. Vụ cháy thiết ...

Chi tiết
Máy đo bột khô cố định PF5-15 của Trung Quốc
Máy đo bột khô cố định PF5-15 của Trung Quốc

PF5-15 màn hình bột khô cố định Sản phẩm sử dụng bột khô làm chất dẫn và dựa vào chất nền cố định để phun ổn định. Nó thích hợp cho các khu vực hóa chất và nhà kho, và có thể nhanh chóng bao phủ bề mặt đang cháy trong giai đoạn đầu của đám cháy, nâng cao hiệu quả dập lửa. Cái Máy đo bột khô cố định PF5-15 Có cấu trúc chắc chắn, dễ vận hành và có thể kết nối với hệ thống điều khiển tự động để kích hoạt từ xa và phun thuốc chính xác. » Ⅰ. Máy đo bột khô cố định PF5-15 kết cấu: Các tính năng của máy đo bột khô cố định PF5-15: ● Hoạt động hoàn toàn bình thường; ● Cấu trúc đơn giản và mới lạ; ● Hiệu năng ổn định và dễ bảo trì; ● Áp suất đầu vào thấp; ● Được trang bị van xả tự động với chức năng khóa ngang và dọc; ● Vật liệu: Hợp kim nhôm đúc chính xác; ● Đầu pháo: Hợp kim nhôm. » II. Máy phun bọt PL24 Thông số kỹ thuật: Người mẫu Chảy ( kg /S () Phạm vi ( m () Áp suất làm việc định mức ( Mpa () Xoay góc ( ° () Xoay ngang ( ° () Dài × Rộng × Cao ( mm () Cân nặng ( Kg () PF5-15/40 40 ≥42 0,80 -45 ~ +70 0 ~ 360 980x340x550 28,5 » III. Ứng dụng sản phẩm: Xe cứu hỏa trang bị vòi phun bột khô cố định PF5-15 Thử nghiệm giám sát bột khô cố định PF5-15 Thiết bị phun bột khô cố định PF5-15 có tầm phun xa và phạm vi bao phủ rộng, có thể nhanh chóng tạo thành hàng rào dập lửa bằng bột khô. Thiết bị này phù hợp cho các vị trí cố định như nhà máy hóa chất, kho chứa dầu và khu vực lưu trữ, cung cấp khả năng dập lửa liên tục và ổn định cho các khu vực rộng lớn.

Chi tiết
Mã lỗi động cơ xe cứu hỏa Isuzu 6HK1-TC
Mã lỗi động cơ xe cứu hỏa Isuzu 6HK1-TC

Xe cứu hỏa Isuzu 6HK1-TC , còn được gọi là Xe cứu hỏa Isuzu Chẩn đoán và giải pháp mã lỗi động cơ. Động cơ Isuzu 6HK1-TC sử dụng hệ thống điều khiển điện tử bơm phun nhiên liệu TICS tiên tiến, và ECU (Bộ điều khiển động cơ) có chức năng tự chẩn đoán. Khi hệ thống phát hiện lỗi, đèn cảnh báo "CHECK ENGINE" sẽ sáng lên và mã lỗi tương ứng sẽ được lưu lại. Hiểu được ý nghĩa và giải pháp cho các mã lỗi này có thể giúp nâng cao hiệu quả bảo trì động cơ. Các mã lỗi thường gặp và giải pháp Mã lỗi dòng P P0101 (Mạch cảm biến lưu lượng khí nạp bị lỗi) Kiểm tra cảm biến nhiệt độ nước làm mát động cơ và dây dẫn của nó. Xác minh điện áp nguồn cấp cho cảm biến và kết nối nối đất. Thay thế ECU hoặc cảm biến nếu cần thiết. P0102 (Mạch cảm biến lưu lượng khí nạp cao) Kiểm tra chất lượng nhiên liệu và tình trạng bộ lọc. Vệ sinh hệ thống nhiên liệu. Kiểm tra bộ điều chỉnh áp suất nhiên liệu, bơm nhiên liệu và mạch phun. P0103 (Mạch cảm biến lưu lượng khí A bị lỗi cao) Kiểm tra mạch tín hiệu cảm biến xem có bị đoản mạch không. Kiểm tra trạng thái hoạt động của cảm biến. Thay thế cảm biến hoặc ECU nếu cần thiết. Mã lỗi kỹ thuật số 10 (Lỗi cảm biến giá đỡ) Kiểm tra cảm biến giá đỡ và dây dẫn của nó. Xác minh việc truyền tín hiệu bình thường. 11 (Lỗi hệ thống servo điều chỉnh tốc độ) Kiểm tra trạng thái hoạt động của hệ thống servo điều chỉnh tốc độ. Kiểm tra các kết nối mạch liên quan. 14 (Lỗi cảm biến tốc độ phụ) Kiểm tra vị trí lắp đặt cảm biến tốc độ phụ. Kiểm tra tín hiệu đầu ra của cảm biến. 15 (Lỗi cảm biến N-TDC) Kiểm tra kết nối cảm biến N-TDC Kiểm tra độ chính xác của tín hiệu Bảo trì hệ thống và các biện pháp phòng ngừa SN Các mục chẩn đoán Thời điểm quyết định Điều khiển sao lưu dữ liệu Bộ điều khiển điện tử Trước khi bạn đi du lịch 10 Lỗi cảm biến giá đỡ 160ms Tắt dầu hoặc tốc độ không đổi Kiểm soát bình thường 11 Lỗi hệ thống servo điều khiển 1 giây Tắt dầu hoặc tốc độ không đổi Kiểm soát bình thường 14 Lỗi cảm biến tốc độ thứ cấp 10 giây Kiểm soát bình thường Kiểm soát bình thường 15 Lỗi cảm biến N-TDC — Kiểm soát bình thường Kiểm soát bình thường 14/15 Lỗi cảm biến N-TDC và cảm biến tốc độ thứ cấp 2,5 giây Dầu bị vỡ Tắt điều khiển 211 Lỗi cảm biến nhiệt độ nhiên liệu 3 giây 20℃ Tắt điều khiển 22 Lỗi cảm biến nhiệt độ không khí 1 giây 25℃ 23 Lỗi cảm biến nhiệt độ nước làm mát động cơ 3 giây 55℃ Kiểm soát bình thường Đầu nối Nhà ga số Tín hiệu Đường kính/độ dày dây (Bộ dây dẫn bơm phun nhiên liệu) SWP 8 cực Đen 1 Điện áp điều khiển bộ chấp hành - 1 RM 2 2 Mạch điều khiển GND-1 W/1.2 3 Vị trí giá đỡ mục tiêu - 1 U1 2 4 Điện áp vị trí giá đỡ G/1.2 5 Mạch điều chỉnh 5V-1 Y/1.2 6 Cảm biến N dự phòng (GND) BR/1.2 7 Cảm biến N dự phòng (SIG) 0/1.2 8 Kéo xuống B/1.2 SWP6- thiết bị đầu cuối Đen g Điện áp điều khiển bộ chấp hành - 2 R/1.2 10 Vị trí giá đỡ mục tiêu - 2 L/1.2 11 Mạch điều khiển GND-2 W/1.2 12 Mạch điều khiển SIG-GND BR/1.2 13 Mạch điều chỉnh 5V-2 Y/1.2 SWP 3- thiết bị đầu cuối Đen 14 về nhà trong tình trạng khập khiễng. W1.2 15 Cuộn dây phụ (Không ...

Chi tiết
Mẹo bảo dưỡng động cơ xe cứu hỏa Isuzu 6HK1
Mẹo bảo dưỡng động cơ xe cứu hỏa Isuzu 6HK1

Xe cứu hỏa Isuzu 6HK1 , còn được gọi là Xe cứu hỏa Isuzu , Nếu động cơ xe cứu hỏa Isuzu bị quá nhiệt, trước tiên cần kiểm tra các khu vực sau: 1. Hệ thống làm mát: Các vấn đề như quạt bị hỏng, két nước bị tắc, bộ điều nhiệt bị hỏng hoặc thiếu nước làm mát đều có thể góp phần làm động cơ quá nóng. 2. Chất lượng và lượng dầu: Dầu kém chất lượng hoặc lượng dầu không đủ cũng có thể gây ra hiện tượng động cơ quá nóng. 3. Các lỗi cơ khí như nổ xi lanh, nứt lớp lót xi lanh hoặc các vết nứt khác ở lớp lót xi lanh cũng có thể gây ra hiện tượng này. Là một hệ thống truyền động diesel hạng nặng, động cơ Isuzu 6HK1 đòi hỏi phải tuân thủ nghiêm ngặt các thông số kỹ thuật để bảo trì. Các điểm chính như sau: 1. Hiểu biết về cấu trúc và thông số kỹ thuật tháo lắp Cơ cấu trục khuỷu - thanh truyền Ống lót xi lanh có thiết kế lắp lỏng, cần dụng cụ chuyên dụng để tránh bị rơi ra trong quá trình tháo lắp. Khe hở tiêu chuẩn là 0,122–0,156mm. Đường kính ngoài của piston có dung sai rất nhỏ (114,894–114,909mm). Trong quá trình lắp đặt, cần chú ý đến hướng mở của vòng piston và việc điều chỉnh "ba khe hở" (khe hở đầu, khe hở bên và khe hở phía sau). Vỏ trục khuỷu phía dưới là một cấu trúc nguyên khối và phải được nâng lên trong quá trình bảo dưỡng để tránh bị biến dạng. Căn chỉnh hệ thống định thời Trong quá trình lắp ráp hộp số, hãy căn chỉnh các dấu trên bánh răng trục khuỷu và bánh răng trung gian. Dấu B trên trục cam phải nằm ngang bằng với bề mặt đầu xi lanh. Động cơ phải ở vị trí điểm chết trên (TDC) ở kỳ nén của xi lanh đầu tiên. Khi lắp đặt bơm phun nhiên liệu, hãy căn chỉnh điểm đánh dấu thời điểm với điểm S trên đầu nối và căn chỉnh vạch đánh dấu bộ phận điều chỉnh thời điểm phun với điểm đánh dấu trên thân bơm. • Động cơ DC tuyến tính đẩy cuộn dây lên xuống theo tín hiệu đầu ra của bộ điều khiển. • Thanh truyền được lắp trên cụm cuộn dây truyền chuyển động lên xuống của cuộn dây đến khối truyền động, và khối truyền động được lắp ở cuối thanh răng. Dưới tác động của khối truyền động, thanh răng di chuyển sang trái và phải để thay đổi lượng nhiên liệu phun. Khi cụm cuộn dây di chuyển lên, thanh truyền động đẩy thanh răng làm tăng lượng dầu; ngược lại, khi cụm cuộn dây di chuyển xuống, thanh răng di chuyển theo hướng giảm lượng dầu, và chức năng của thanh truyền động là chuyển đổi chuyển động thẳng đứng thành chuyển động theo chiều cao của thanh răng. • Khối đồng được gắn trên phần trên của khối kết nối để tạo thành cảm biến thanh răng. Cảm biến thanh răng phát hiện hành trình thanh răng và truyền giá trị này trở lại bộ điều khiển để có thể liên tục so sánh hành trình thanh răng thực tế và hành trình thanh răng mục tiêu cho đến khi sự khác biệt giữa hai giá trị này tiến gần đến không. Quá trình này rất quan trọng đối với độ chính xác và khả năng phản hồi của bộ điều khiển. 2. Các điểm bảo trì hệ thống chính Hệ thống bôi trơn và làm mát Chu kỳ thay dầu: Dầu khoáng: cứ sau 5.000 km hoặc sáu tháng; dầu tổng hợp: 8.000–10.000 km. Cửa hút nước làm mát có thiết kế bậc ...

Chi tiết

Để lại lời nhắn

Để lại lời nhắn
Nếu bạn quan tâm đến sản phẩm của chúng tôi và muốn biết thêm chi tiết, vui lòng để lại tin nhắn ở đây, chúng tôi sẽ trả lời bạn sớm nhất có thể.
Gửi
Liên hệ với chúng tôi:info@fire-trucks.com

Trang chủ

Các sản phẩm

whatsapp

liên hệ
