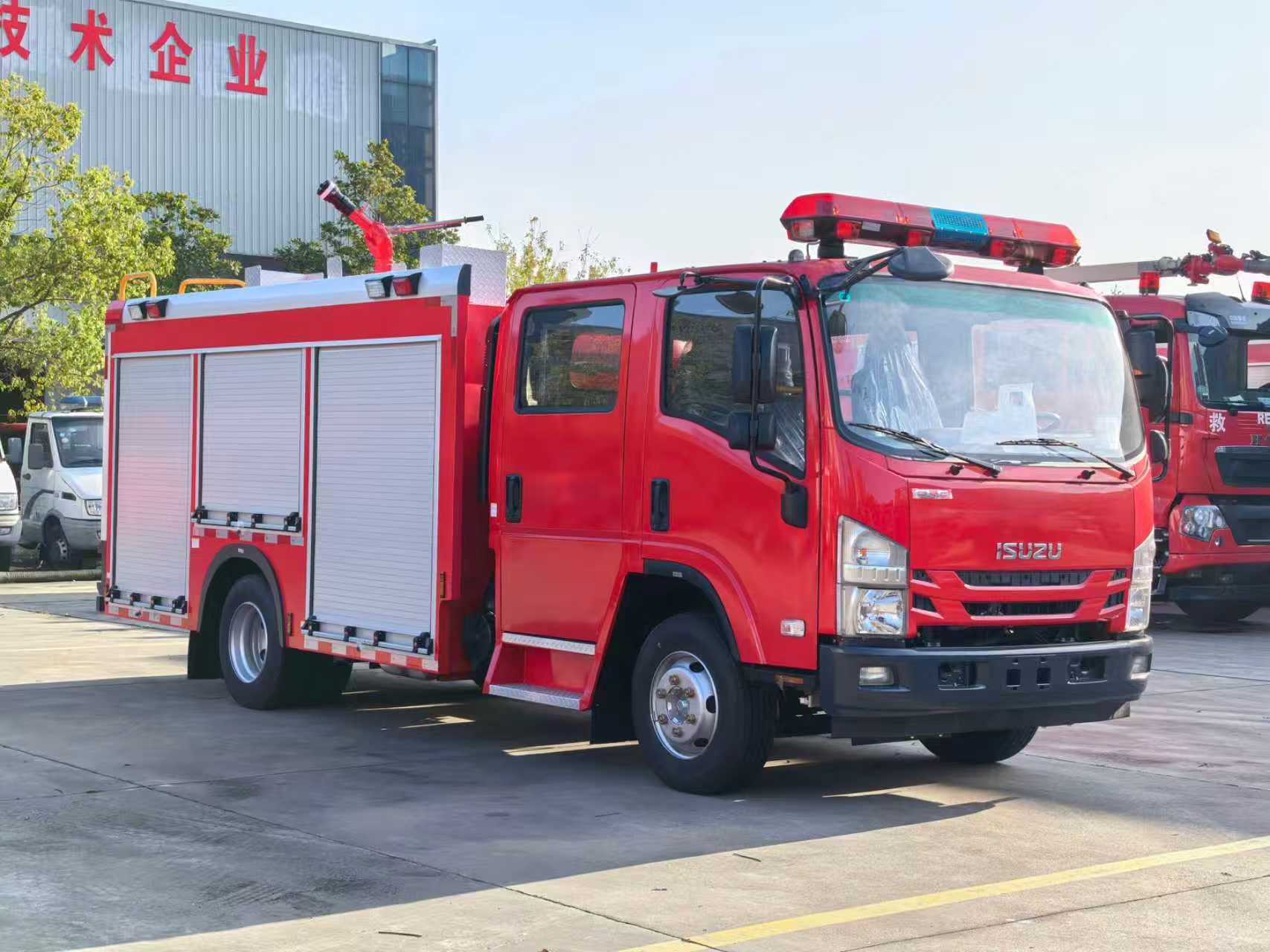

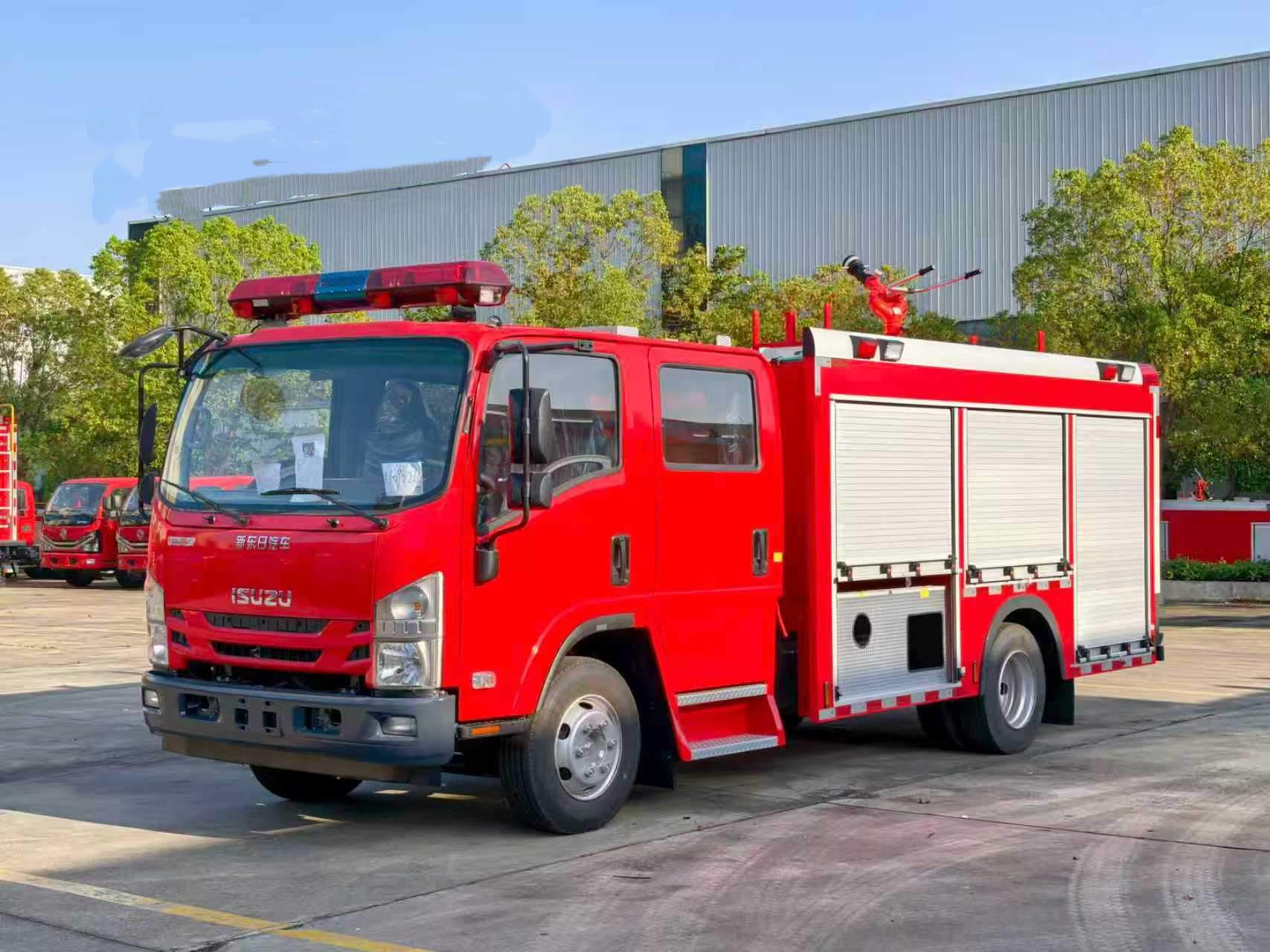

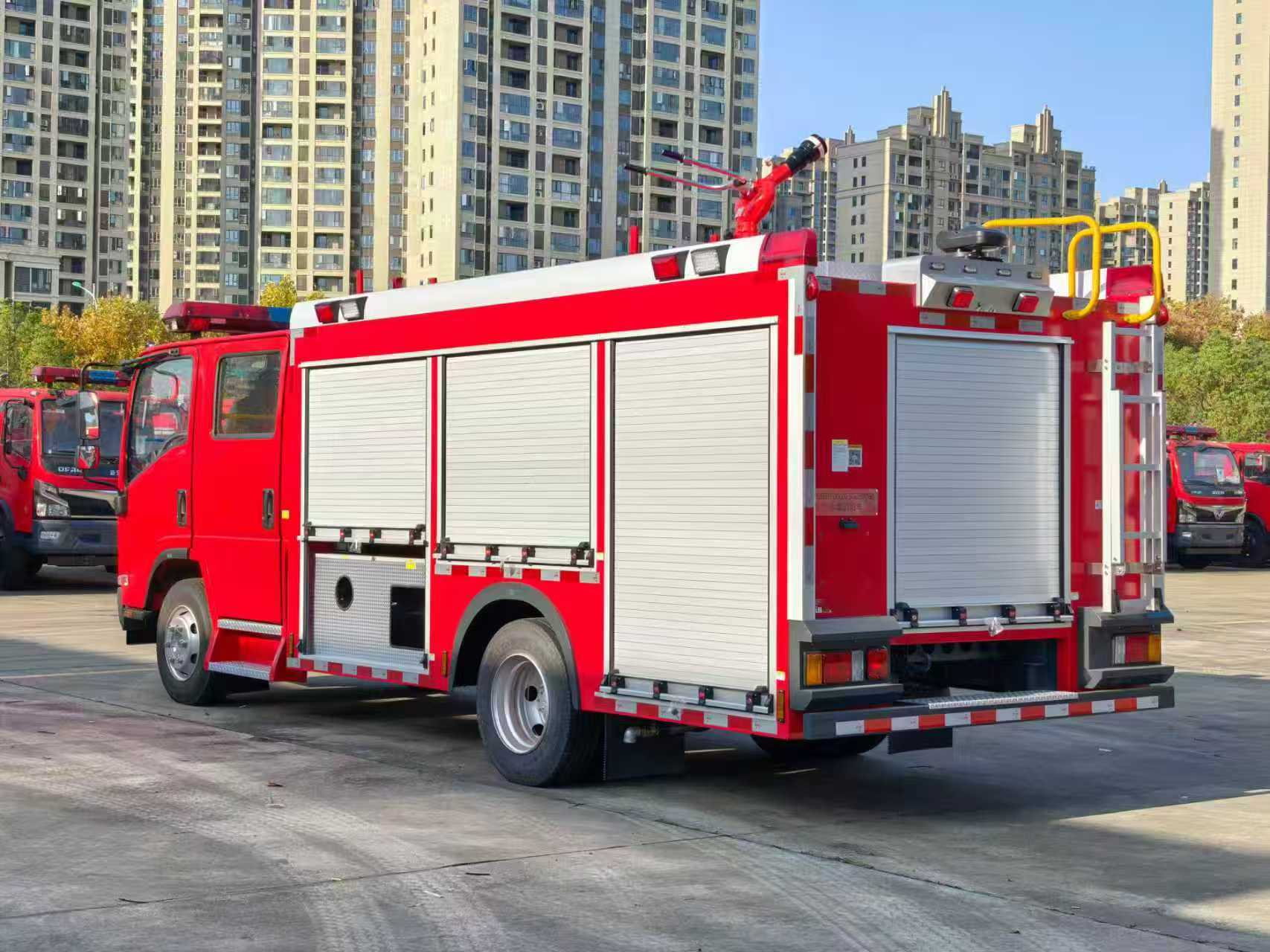

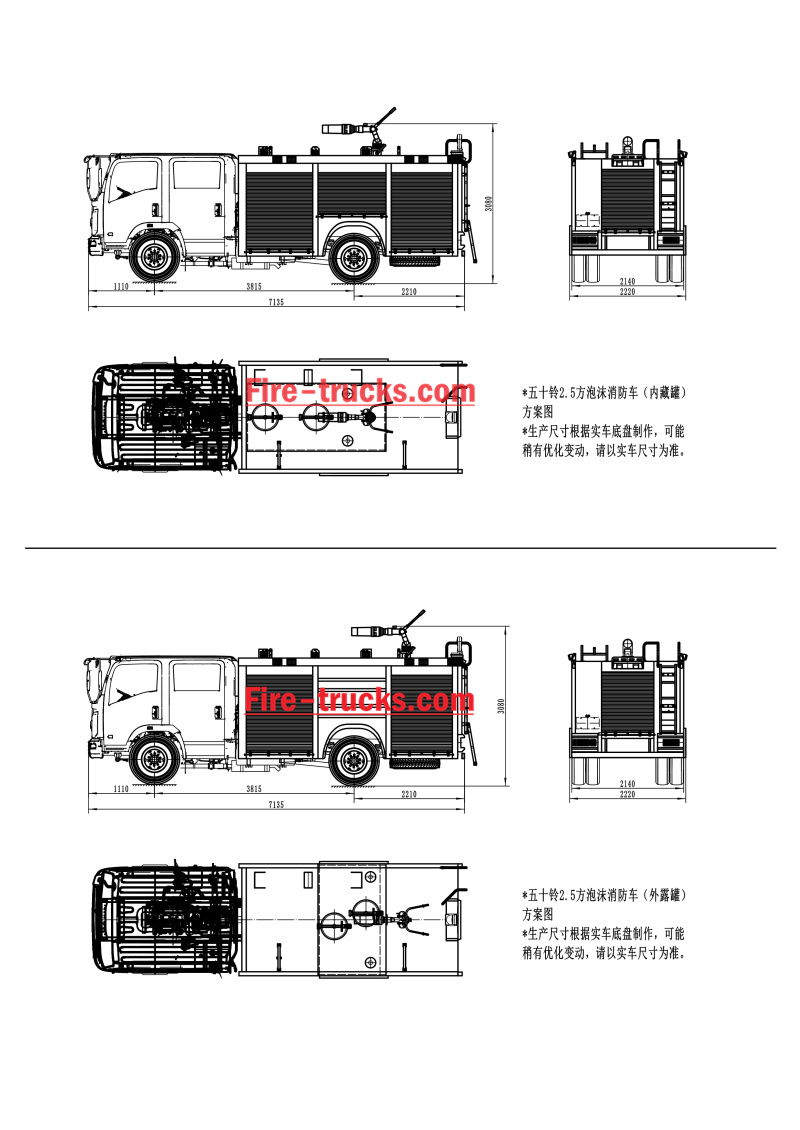

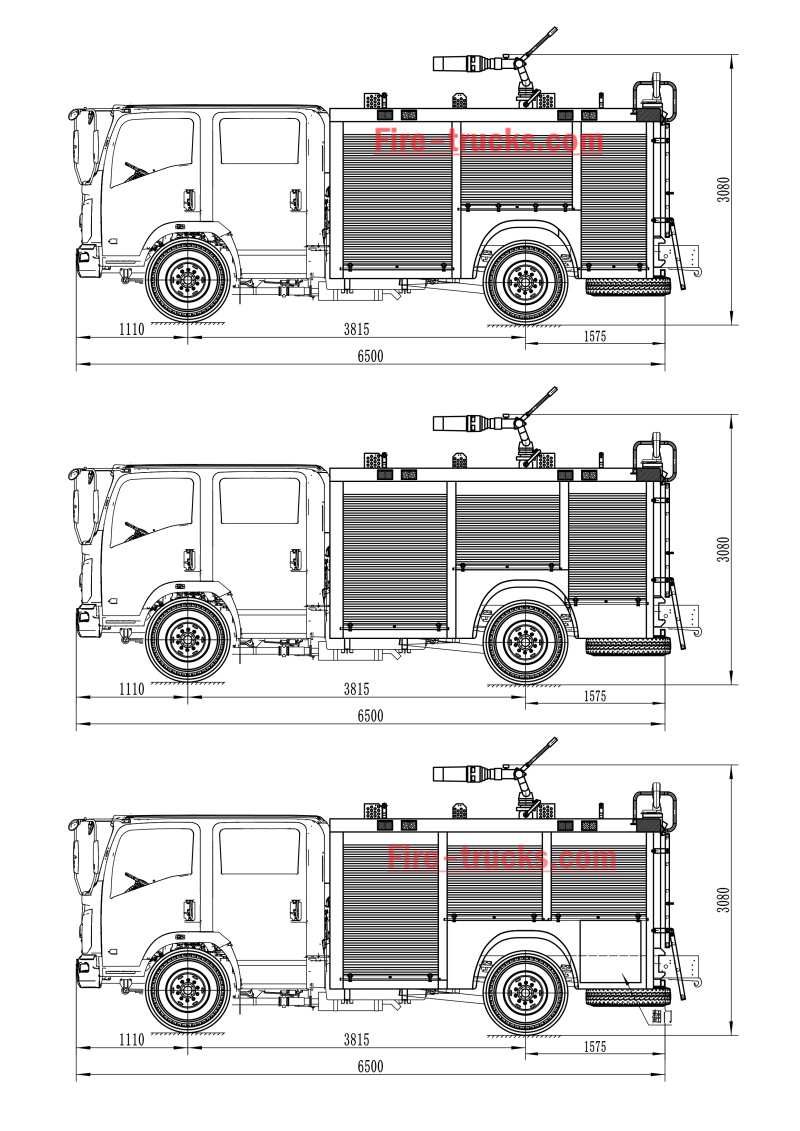

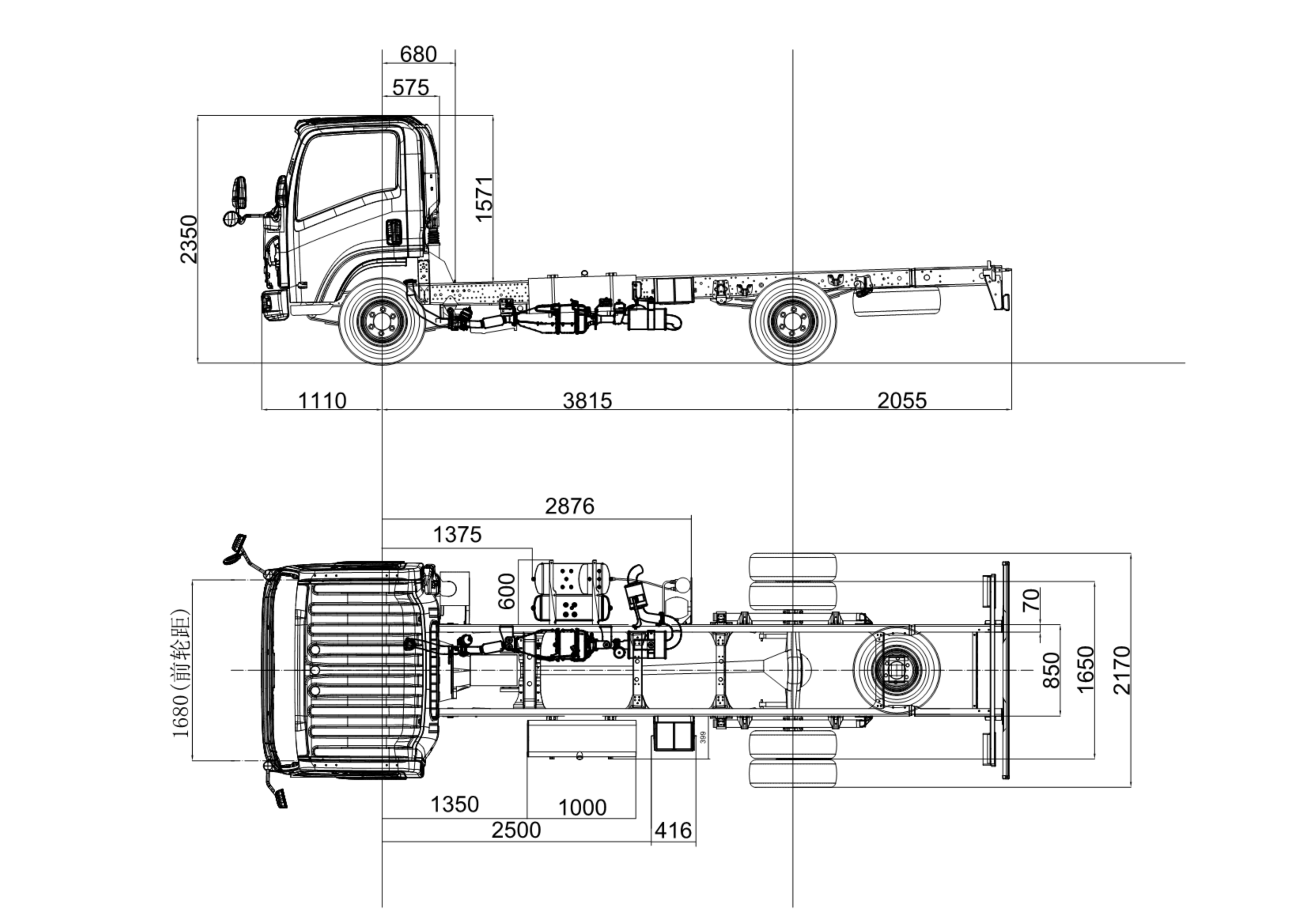

2026 year good design for Isuzu 700P Fire fighting vehicle

PF5-15 màn hình bột khô cố định Sản phẩm sử dụng bột khô làm chất dẫn và dựa vào chất nền cố định để phun ổn định. Nó thích hợp cho các khu vực hóa chất và nhà kho, và có thể nhanh chóng bao phủ bề mặt đang cháy trong giai đoạn đầu của đám cháy, nâng cao hiệu quả dập lửa. Cái Máy đo bột khô cố định PF5-15 Có cấu trúc chắc chắn, dễ vận hành và có thể kết nối với hệ thống điều khiển tự động để kích hoạt từ xa và phun thuốc chính xác. » Ⅰ. Máy đo bột khô cố định PF5-15 kết cấu: Các tính năng của máy đo bột khô cố định PF5-15: ● Hoạt động hoàn toàn bình thường; ● Cấu trúc đơn giản và mới lạ; ● Hiệu năng ổn định và dễ bảo trì; ● Áp suất đầu vào thấp; ● Được trang bị van xả tự động với chức năng khóa ngang và dọc; ● Vật liệu: Hợp kim nhôm đúc chính xác; ● Đầu pháo: Hợp kim nhôm. » II. Máy phun bọt PL24 Thông số kỹ thuật: Người mẫu Chảy ( kg /S () Phạm vi ( m () Áp suất làm việc định mức ( Mpa () Xoay góc ( ° () Xoay ngang ( ° () Dài × Rộng × Cao ( mm () Cân nặng ( Kg () PF5-15/40 40 ≥42 0,80 -45 ~ +70 0 ~ 360 980x340x550 28,5 » III. Ứng dụng sản phẩm: Xe cứu hỏa trang bị vòi phun bột khô cố định PF5-15 Thử nghiệm giám sát bột khô cố định PF5-15 Thiết bị phun bột khô cố định PF5-15 có tầm phun xa và phạm vi bao phủ rộng, có thể nhanh chóng tạo thành hàng rào dập lửa bằng bột khô. Thiết bị này phù hợp cho các vị trí cố định như nhà máy hóa chất, kho chứa dầu và khu vực lưu trữ, cung cấp khả năng dập lửa liên tục và ổn định cho các khu vực rộng lớn.

Xe cứu hỏa Isuzu 6HK1-TC , còn được gọi là Xe cứu hỏa Isuzu Chẩn đoán và giải pháp mã lỗi động cơ. Động cơ Isuzu 6HK1-TC sử dụng hệ thống điều khiển điện tử bơm phun nhiên liệu TICS tiên tiến, và ECU (Bộ điều khiển động cơ) có chức năng tự chẩn đoán. Khi hệ thống phát hiện lỗi, đèn cảnh báo "CHECK ENGINE" sẽ sáng lên và mã lỗi tương ứng sẽ được lưu lại. Hiểu được ý nghĩa và giải pháp cho các mã lỗi này có thể giúp nâng cao hiệu quả bảo trì động cơ. Các mã lỗi thường gặp và giải pháp Mã lỗi dòng P P0101 (Mạch cảm biến lưu lượng khí nạp bị lỗi) Kiểm tra cảm biến nhiệt độ nước làm mát động cơ và dây dẫn của nó. Xác minh điện áp nguồn cấp cho cảm biến và kết nối nối đất. Thay thế ECU hoặc cảm biến nếu cần thiết. P0102 (Mạch cảm biến lưu lượng khí nạp cao) Kiểm tra chất lượng nhiên liệu và tình trạng bộ lọc. Vệ sinh hệ thống nhiên liệu. Kiểm tra bộ điều chỉnh áp suất nhiên liệu, bơm nhiên liệu và mạch phun. P0103 (Mạch cảm biến lưu lượng khí A bị lỗi cao) Kiểm tra mạch tín hiệu cảm biến xem có bị đoản mạch không. Kiểm tra trạng thái hoạt động của cảm biến. Thay thế cảm biến hoặc ECU nếu cần thiết. Mã lỗi kỹ thuật số 10 (Lỗi cảm biến giá đỡ) Kiểm tra cảm biến giá đỡ và dây dẫn của nó. Xác minh việc truyền tín hiệu bình thường. 11 (Lỗi hệ thống servo điều chỉnh tốc độ) Kiểm tra trạng thái hoạt động của hệ thống servo điều chỉnh tốc độ. Kiểm tra các kết nối mạch liên quan. 14 (Lỗi cảm biến tốc độ phụ) Kiểm tra vị trí lắp đặt cảm biến tốc độ phụ. Kiểm tra tín hiệu đầu ra của cảm biến. 15 (Lỗi cảm biến N-TDC) Kiểm tra kết nối cảm biến N-TDC Kiểm tra độ chính xác của tín hiệu Bảo trì hệ thống và các biện pháp phòng ngừa SN Các mục chẩn đoán Thời điểm quyết định Điều khiển sao lưu dữ liệu Bộ điều khiển điện tử Trước khi bạn đi du lịch 10 Lỗi cảm biến giá đỡ 160ms Tắt dầu hoặc tốc độ không đổi Kiểm soát bình thường 11 Lỗi hệ thống servo điều khiển 1 giây Tắt dầu hoặc tốc độ không đổi Kiểm soát bình thường 14 Lỗi cảm biến tốc độ thứ cấp 10 giây Kiểm soát bình thường Kiểm soát bình thường 15 Lỗi cảm biến N-TDC — Kiểm soát bình thường Kiểm soát bình thường 14/15 Lỗi cảm biến N-TDC và cảm biến tốc độ thứ cấp 2,5 giây Dầu bị vỡ Tắt điều khiển 211 Lỗi cảm biến nhiệt độ nhiên liệu 3 giây 20℃ Tắt điều khiển 22 Lỗi cảm biến nhiệt độ không khí 1 giây 25℃ 23 Lỗi cảm biến nhiệt độ nước làm mát động cơ 3 giây 55℃ Kiểm soát bình thường Đầu nối Nhà ga số Tín hiệu Đường kính/độ dày dây (Bộ dây dẫn bơm phun nhiên liệu) SWP 8 cực Đen 1 Điện áp điều khiển bộ chấp hành - 1 RM 2 2 Mạch điều khiển GND-1 W/1.2 3 Vị trí giá đỡ mục tiêu - 1 U1 2 4 Điện áp vị trí giá đỡ G/1.2 5 Mạch điều chỉnh 5V-1 Y/1.2 6 Cảm biến N dự phòng (GND) BR/1.2 7 Cảm biến N dự phòng (SIG) 0/1.2 8 Kéo xuống B/1.2 SWP6- thiết bị đầu cuối Đen g Điện áp điều khiển bộ chấp hành - 2 R/1.2 10 Vị trí giá đỡ mục tiêu - 2 L/1.2 11 Mạch điều khiển GND-2 W/1.2 12 Mạch điều khiển SIG-GND BR/1.2 13 Mạch điều chỉnh 5V-2 Y/1.2 SWP 3- thiết bị đầu cuối Đen 14 về nhà trong tình trạng khập khiễng. W1.2 15 Cuộn dây phụ (Không ...

Xe cứu hỏa Isuzu 6HK1 , còn được gọi là Xe cứu hỏa Isuzu , Nếu động cơ xe cứu hỏa Isuzu bị quá nhiệt, trước tiên cần kiểm tra các khu vực sau: 1. Hệ thống làm mát: Các vấn đề như quạt bị hỏng, két nước bị tắc, bộ điều nhiệt bị hỏng hoặc thiếu nước làm mát đều có thể góp phần làm động cơ quá nóng. 2. Chất lượng và lượng dầu: Dầu kém chất lượng hoặc lượng dầu không đủ cũng có thể gây ra hiện tượng động cơ quá nóng. 3. Các lỗi cơ khí như nổ xi lanh, nứt lớp lót xi lanh hoặc các vết nứt khác ở lớp lót xi lanh cũng có thể gây ra hiện tượng này. Là một hệ thống truyền động diesel hạng nặng, động cơ Isuzu 6HK1 đòi hỏi phải tuân thủ nghiêm ngặt các thông số kỹ thuật để bảo trì. Các điểm chính như sau: 1. Hiểu biết về cấu trúc và thông số kỹ thuật tháo lắp Cơ cấu trục khuỷu - thanh truyền Ống lót xi lanh có thiết kế lắp lỏng, cần dụng cụ chuyên dụng để tránh bị rơi ra trong quá trình tháo lắp. Khe hở tiêu chuẩn là 0,122–0,156mm. Đường kính ngoài của piston có dung sai rất nhỏ (114,894–114,909mm). Trong quá trình lắp đặt, cần chú ý đến hướng mở của vòng piston và việc điều chỉnh "ba khe hở" (khe hở đầu, khe hở bên và khe hở phía sau). Vỏ trục khuỷu phía dưới là một cấu trúc nguyên khối và phải được nâng lên trong quá trình bảo dưỡng để tránh bị biến dạng. Căn chỉnh hệ thống định thời Trong quá trình lắp ráp hộp số, hãy căn chỉnh các dấu trên bánh răng trục khuỷu và bánh răng trung gian. Dấu B trên trục cam phải nằm ngang bằng với bề mặt đầu xi lanh. Động cơ phải ở vị trí điểm chết trên (TDC) ở kỳ nén của xi lanh đầu tiên. Khi lắp đặt bơm phun nhiên liệu, hãy căn chỉnh điểm đánh dấu thời điểm với điểm S trên đầu nối và căn chỉnh vạch đánh dấu bộ phận điều chỉnh thời điểm phun với điểm đánh dấu trên thân bơm. • Động cơ DC tuyến tính đẩy cuộn dây lên xuống theo tín hiệu đầu ra của bộ điều khiển. • Thanh truyền được lắp trên cụm cuộn dây truyền chuyển động lên xuống của cuộn dây đến khối truyền động, và khối truyền động được lắp ở cuối thanh răng. Dưới tác động của khối truyền động, thanh răng di chuyển sang trái và phải để thay đổi lượng nhiên liệu phun. Khi cụm cuộn dây di chuyển lên, thanh truyền động đẩy thanh răng làm tăng lượng dầu; ngược lại, khi cụm cuộn dây di chuyển xuống, thanh răng di chuyển theo hướng giảm lượng dầu, và chức năng của thanh truyền động là chuyển đổi chuyển động thẳng đứng thành chuyển động theo chiều cao của thanh răng. • Khối đồng được gắn trên phần trên của khối kết nối để tạo thành cảm biến thanh răng. Cảm biến thanh răng phát hiện hành trình thanh răng và truyền giá trị này trở lại bộ điều khiển để có thể liên tục so sánh hành trình thanh răng thực tế và hành trình thanh răng mục tiêu cho đến khi sự khác biệt giữa hai giá trị này tiến gần đến không. Quá trình này rất quan trọng đối với độ chính xác và khả năng phản hồi của bộ điều khiển. 2. Các điểm bảo trì hệ thống chính Hệ thống bôi trơn và làm mát Chu kỳ thay dầu: Dầu khoáng: cứ sau 5.000 km hoặc sáu tháng; dầu tổng hợp: 8.000–10.000 km. Cửa hút nước làm mát có thiết kế bậc ...
